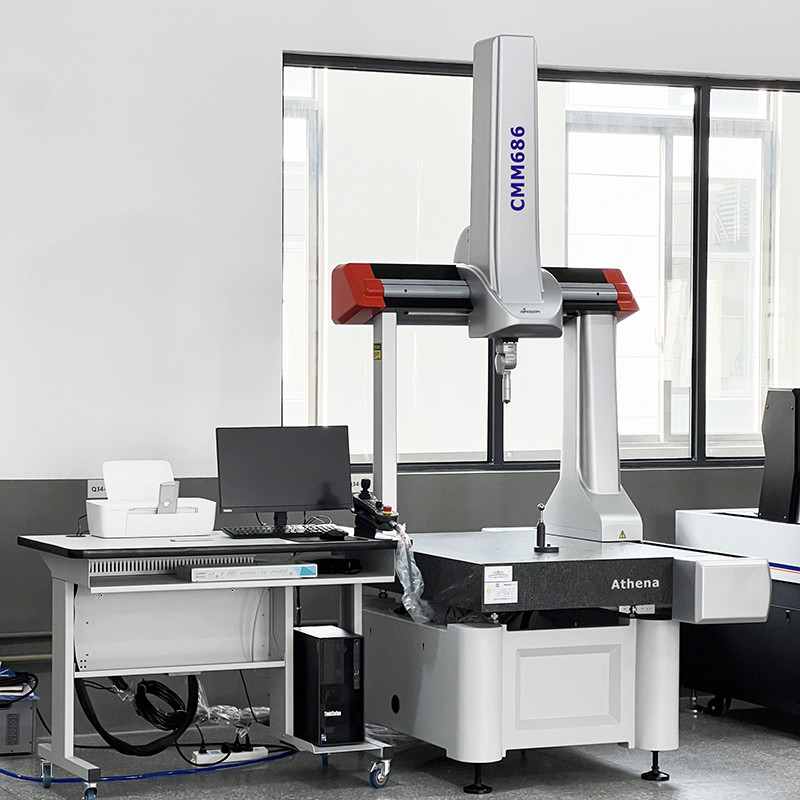

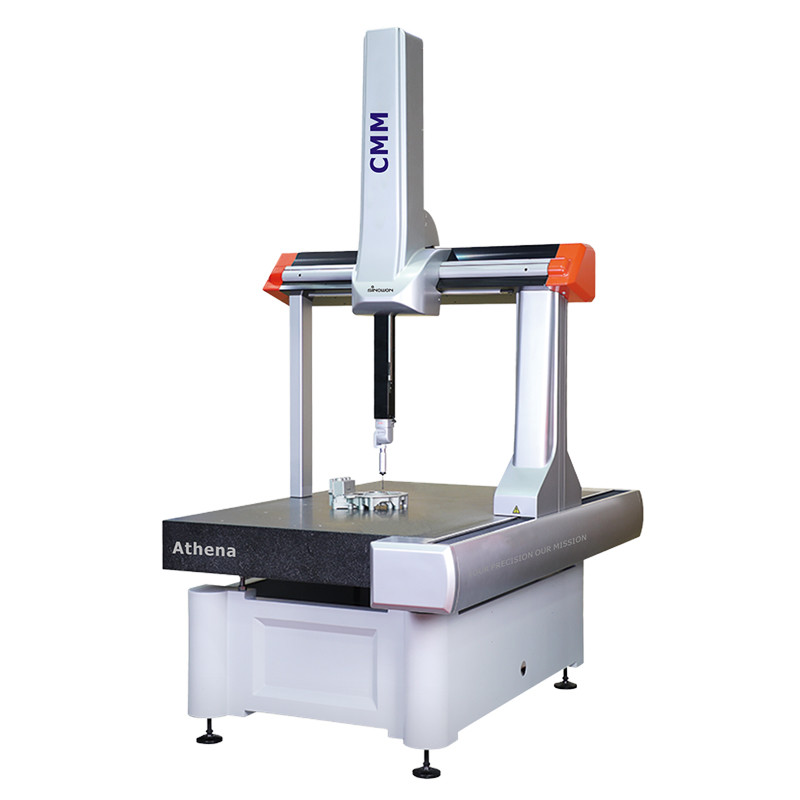

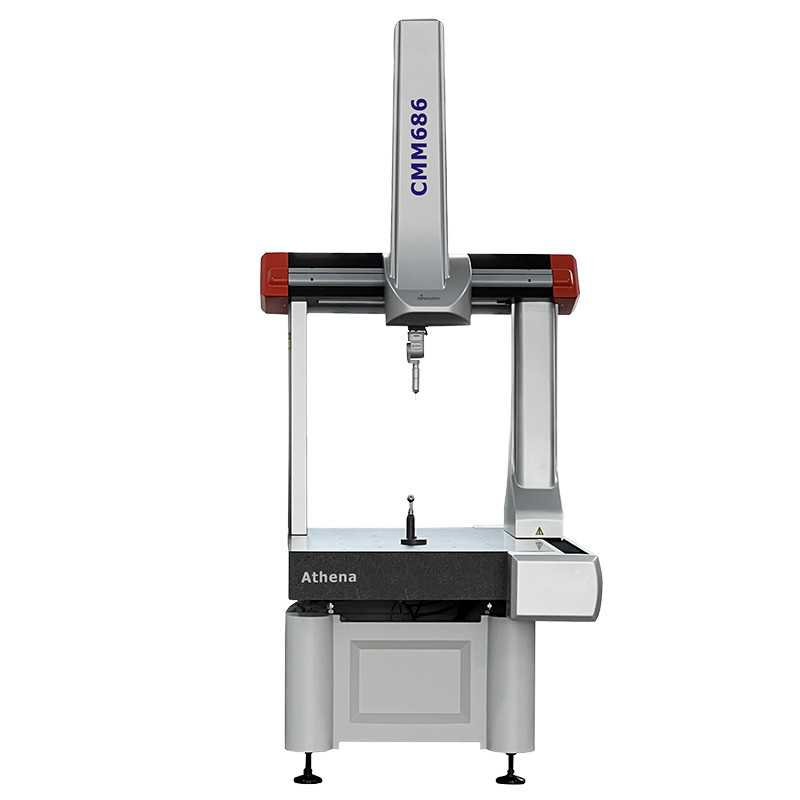

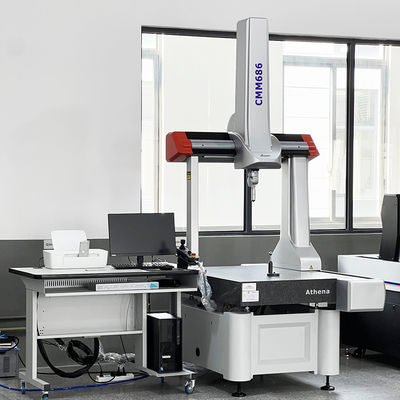

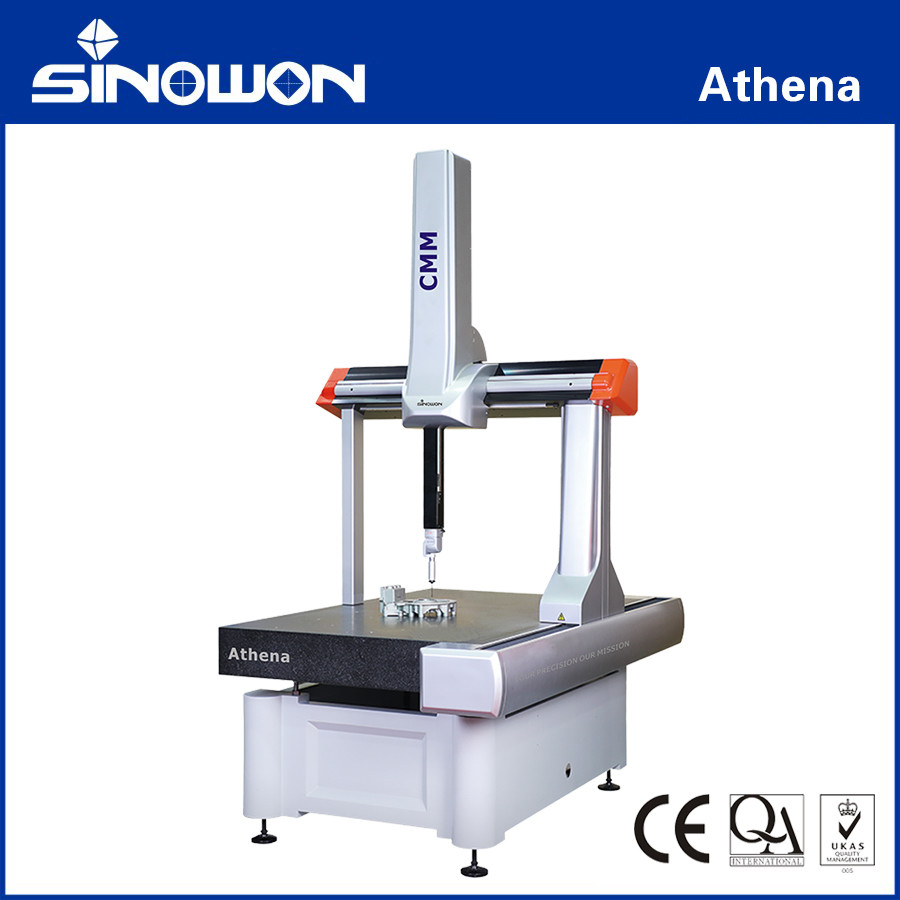

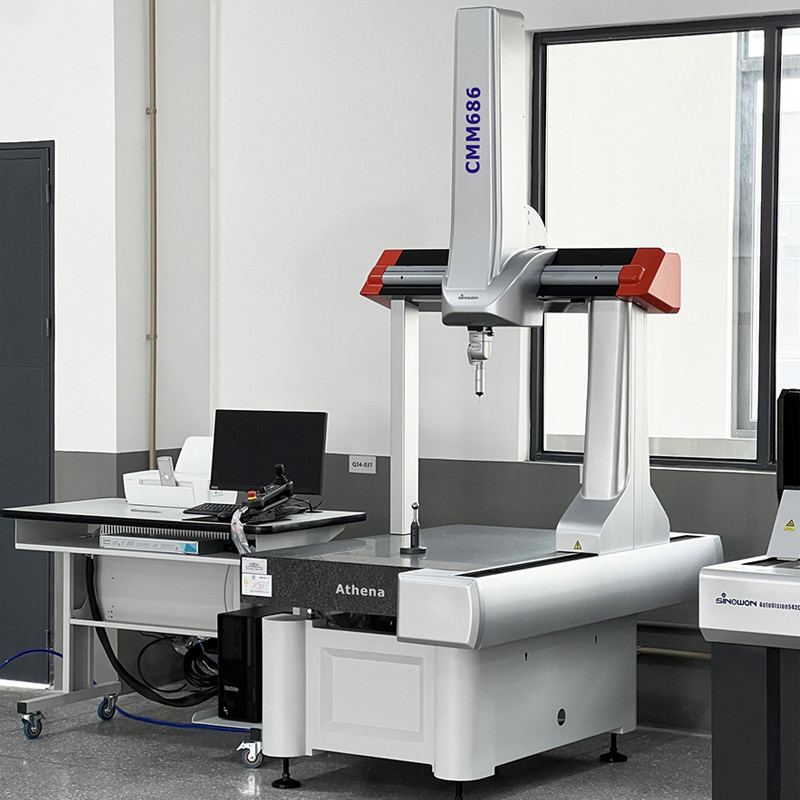

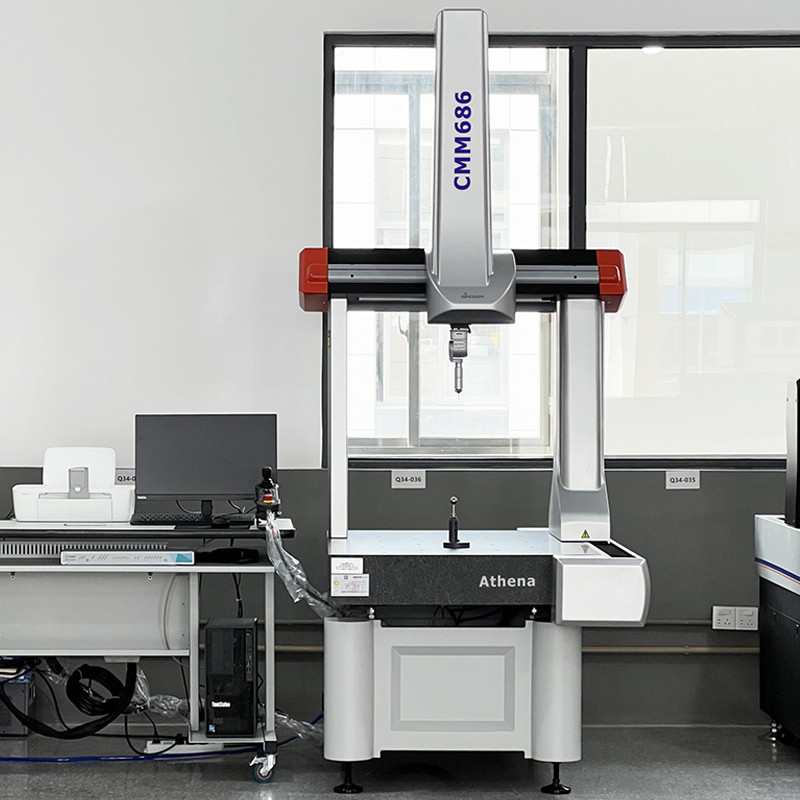

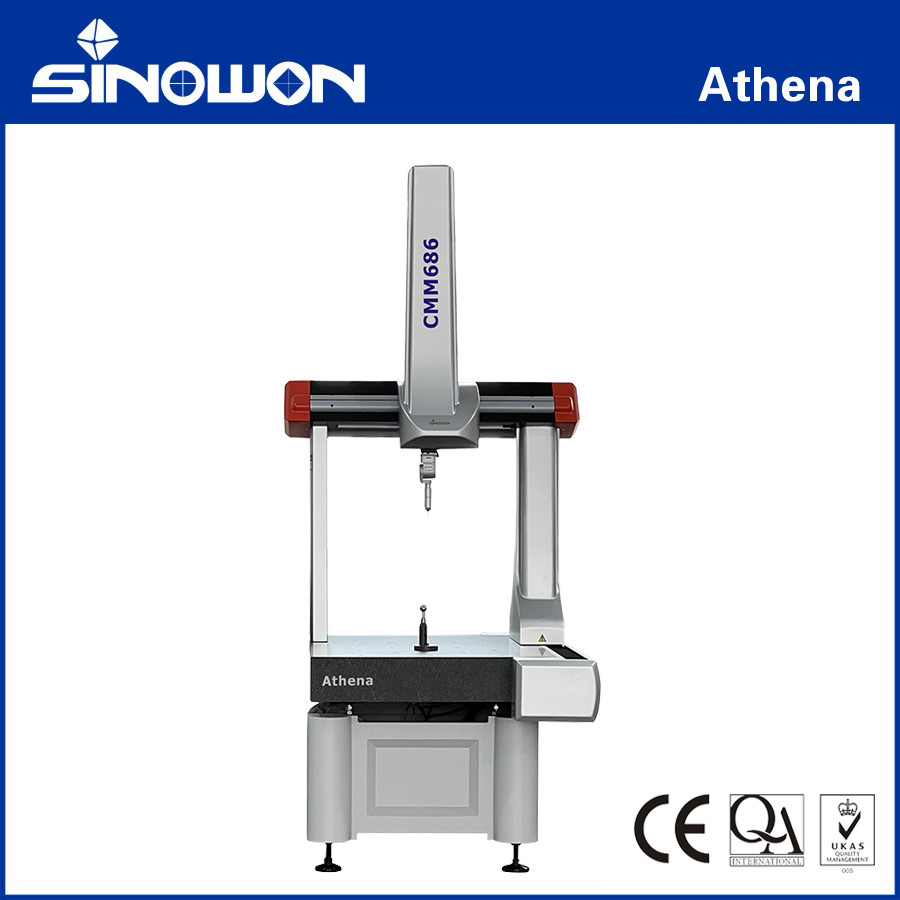

Máy đo tọa độ Athena Scỏ
Sản phẩm giới thiệu:
Từ quan điểm cấu trúc máy cơ bản, Athena có cấu trúc hoàn toàn nhôm và sử dụng các kỹ thuật CAD toàn diện, bao gồm Phân tích phần tử hữu hạn (FEA) và Phân tích mô-đun,với kết quả cải thiện nhiệt, độ ổn định kích thước / xoắn và hình học và giảm độ lệch cấu trúc và tác động của rung động và biến đổi nhiệt đối với hiệu suất đo.Thiết kế vòng không khí bao quanh tối ưu hóa chuyển động động học trụcDo đó, toàn bộ hệ thống đặc trưng cho khả năng đo lường lặp lại tối ưu và tính nhất quán hệ thống lâu dài.
Đặc điểm của sản phẩm:
Thông số kỹ thuật:
|
Mô hình |
Lỗi tối đa được phép MPE ((μm), L ((mm), (ISO10360-2) | 3D Max. Tốc độ (mm/s) | 3D Max. Tốc độ gia tốc (mm/s2) | ||||||
| HP-TMe | HP-THDe | HP-S-X1 | |||||||
| MPEE | MPEP | MPEE | MPEP | MPEE | MPEP | MPETHP/T | |||
| Athena 564 | 2.3+L/300 | 2.5 | 2.1+L/300 | 2.3 | 1.9+L/300 | 2.1 | 3.0/68 | 520 | 1730 |
| Athena 686 | 2.3+L/300 | 2.5 | 2.1+L/300 | 2.3 | 1.9+L/300 | 2.1 | 3.0/68 | 520 | 1730 |
| Athena 8106 | 2.4+L/300 | 2.6 | 2.2+L/300 | 2.5 | 2.0+L/300 | 2.2 | 3.5/68 | 520 | 1730 |
| Athena 8126 | 2.4+L/300 | 2.6 | 2.2+L/300 | 2.5 | 2.0+L/300 | 2.2 | 3.5/68 | 520 | 1730 |
| Athena 8156 | 2.4+L/300 | 2.6 | 2.2+L/300 | 2.5 | 2.0+L/300 | 2.2 | 3.5/68 | 520 | 1730 |
| Athena 10128 | 2.6+L/300 | 2.8 | 2.4+L/300 | 2.7 | 2.3+L/300 | 2.5 | 4.0/68 | 520 | 1730 |
| Athena 10158 | 2.6+L/300 | 2.8 | 2.4+L/300 | 2.7 | 2.3+L/300 | 2.5 | 4.0/68 | 520 | 1730 |
| Athena 10218 | 2.6+L/300 | 2.8 | 2.4+L/300 | 2.7 | 2.3+L/300 | 2.5 | 4.0/68 | 520 | 1730 |
| Athena 10308 | 2.6+L/300 | 2.8 | 2.4+L/300 | 2.7 | 2.3+L/300 | 2.5 | 4.0/68 | 520 | 1730 |
| Athena 121510 | 2.9+L/300 | 3.4 | 2.7+L/300 | 3.3 | 2.6+L/300 | 3.1 | 5.0/68 | 433 | 1040 |
| Athena 122210 | 2.9+L/300 | 3.4 | 2.7+L/300 | 3.3 | 2.6+L/300 | 3.1 | 5.0/68 | 433 | 1040 |
| Athena 123010 | 2.9+L/300 | 3.4 | 2.7+L/300 | 3.3 | 2.6+L/300 | 3.1 | 5.0/68 | 433 | 1040 |
| Athena 152210 | 3.4+L/300 | 3.9 | 3.2+L/300 | 3.8 | 3.1+L/300 | 3.6 | 5.2/68 | 433 | 1040 |
| Athena 153010 | 3.4+L/300 | 3.9 | 3.2+L/300 | 3.8 | 3.1+L/300 | 3.6 | 5.2/68 | 433 | 1040 |
| Athena 152212 | 3.9+L/300 | 4.4 | 3.7+L/300 | 4.3 | 3.6+L/300 | 4.1 | 5.2/68 | 433 | 1040 |
| Athena 153012 | 3.9+L/300 | 4.4 | 3.7+L/300 | 4.3 | 3.6+L/300 | 4.1 | 5.2/68 | 433 | 1040 |
| Mô hình | Phạm vi di chuyển ((mm) | Kích thước ((mm) | Ánh sáng ban ngày ((mm) |
Trọng lượng tối đa của mảnh đo được (Kg) |
Trọng lượng máy (kg) | ||||||
| X | Y | Z | Lx | Ly | Lz | Dx | Dz | Dz1 | |||
| Athena 564 | 500 | 600 | 400 | 1055 | 1535 | 2247 | 634 | 114 | 594 | 300 | 590 |
| Athena 686 | 600 | 800 | 600 | 1150 | 1735 | 2630 | 734 | 114 | 794 | 300 | 730 |
| Athena 8106 | 800 | 1000 | 600 | 1350 | 1935 | 2640 | 934 | 114 | 794 | 500 | 1074 |
| Athena 8126 | 800 | 1200 | 600 | 1350 | 2135 | 2640 | 934 | 114 | 794 | 500 | 1196 |
| Athena 8156 | 800 | 1500 | 600 | 1350 | 2435 | 2640 | 934 | 114 | 794 | 500 | 1379 |
| Athena 10128 | 1000 | 1200 | 800 | 1615 | 2220 | 2940 | 1130 | 118 | 940 | 1300 | 1785 |
| Athena 10158 | 1000 | 1500 | 800 | 1615 | 2520 | 2940 | 1130 | 118 | 940 | 1500 | 2090 |
| Athena 10218 | 1000 | 2100 | 800 | 1615 | 3120 | 2950 | 1130 | 118 | 940 | 1800 | 2625 |
| Athena 10308 | 1000 | 2980 | 800 | 1615 | 4020 | 3010 | 1130 | 118 | 940 | 2000 | 4400 |
| Athena 121510 | 1200 | 1500 | 1000 | 1840 | 2895 | 3360 | 1339 | 150 | 1173 | 1800 | 3792 |
| Athena 122210 | 1200 | 2200 | 1000 | 1840 | 3595 | 3410 | 1339 | 150 | 1173 | 2250 | 5696 |
| Athena 123010 | 1200 | 3000 | 1000 | 1840 | 4395 | 3440 | 1339 | 150 | 1173 | 2250 | 7637 |
| Athena 152210 | 1500 | 2200 | 1000 | 2140 | 3595 | 3410 | 1639 | 150 | 1173 | 2250 | 6730 |
| Athena 153010 | 1500 | 3000 | 1000 | 2140 | 4395 | 3440 | 1639 | 150 | 1173 | 2250 | 9046 |
| Athena 152212 | 1500 | 2200 | 1200 | 2140 | 3595 | 3810 | 1639 | 150 | 1373 | 2250 | 6760 |
| Athena 153012 | 1500 | 3000 | 1200 | 2140 | 4395 | 3840 | 1639 | 150 | 1373 | 2250 | 9076 |
|
Cấu hình của tàu thăm dò để kiểm tra hiệu suất: HP-TMe / HP-THDe: đo lực tiêu chuẩn, Máy thăm dò dài 10mm, Độ kính đầu là 4 mm. HP-S-X1:HP-S-X1S / HP-S-X1H / HP-S-X1C, Máy thăm dò dài 50mm, Độ kính đầu là 5mm. Các chỉ số hiệu suất có giá trị trong các điều kiện sau: Nhiệt độ môi trường xung quanh tiêu chuẩn: 18 - 22°C Biến đổi nhiệt độ môi trường: 1°C/h - 2°C/24h Độ nghiêng nhiệt độ: 1°C/m Độ ẩm tương đối: 25% - 75% |
RationalDMIS2Phần mềm đo:
Nó đã đạt được chứng nhận tiêu chuẩn ANSI, ISO, GB, PTB, luôn đồng bộ với các tiêu chuẩn tiên tiến và các khái niệm thiết kế tiên tiến,và hỗ trợ đầy đủ giao thức kiểm soát I ++ phổ biến quốc tếNó có một giao diện phần mềm dễ sử dụng và đơn giản, hoạt động nhanh kéo và thả độc đáo, và kết nối liền mạch với dữ liệu CAD.cung cấp một giải pháp đo lường hoàn chỉnh cho các doanh nghiệp.
Phần mềm DMIS hợp lý tích hợp các mô-đun CAD, tường mỏng và quét để đáp ứng nhu cầu đo lường ngày càng tăng của khách hàng.
Đặc điểm của DMIS hợp lý:
● Hỗ trợ IGES, STEP, DXF, STL, XYZ và các định dạng khác;
● Hỗ trợ CATIA, UG, PRO-E, Solidworks, giao diện đọc trực tiếp Parasolid;
● Khám phá thông minh: mô phỏng thời gian thực của đường phát hiện, tối ưu hóa tự động đường phát hiện;
● Tính toán dung sai hoàn chỉnh và nhanh chóng: phù hợp với GB, ISO, Y14.5, ANSI, DIN, AGMA và các tiêu chuẩn khác
● Phát hành báo cáo đa dạng; Hỗ trợ định dạng HTML, Excel, PDF, OUT, TXT;
● Các mô-đun đặc biệt phong phú: phân tích thống kê SPC, hình ảnh tổng hợp CCD, quét laser đường, phân tích lưỡi dao, phân tích bánh răng xoắn ốc, phân tích cam, lập trình mạng, báo cáo mạng;
● Các thuật toán cốt lõi được chứng nhận bởi Physikalisch-Technischen Bundesanstalt (PTB).
