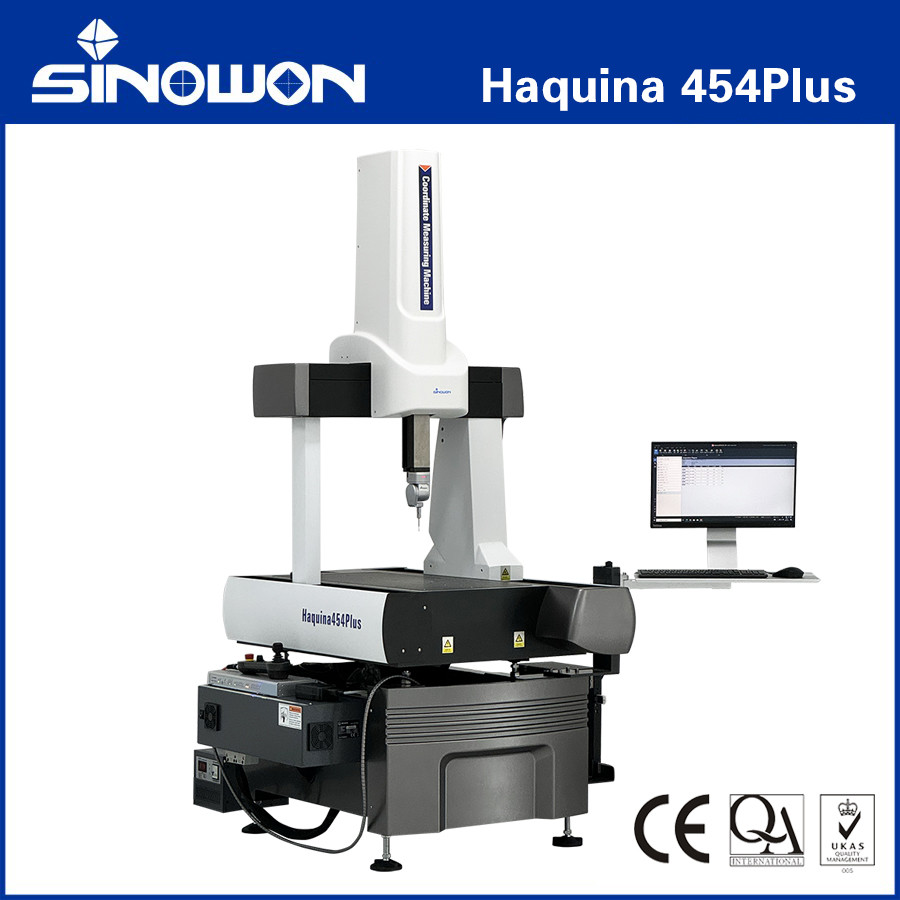

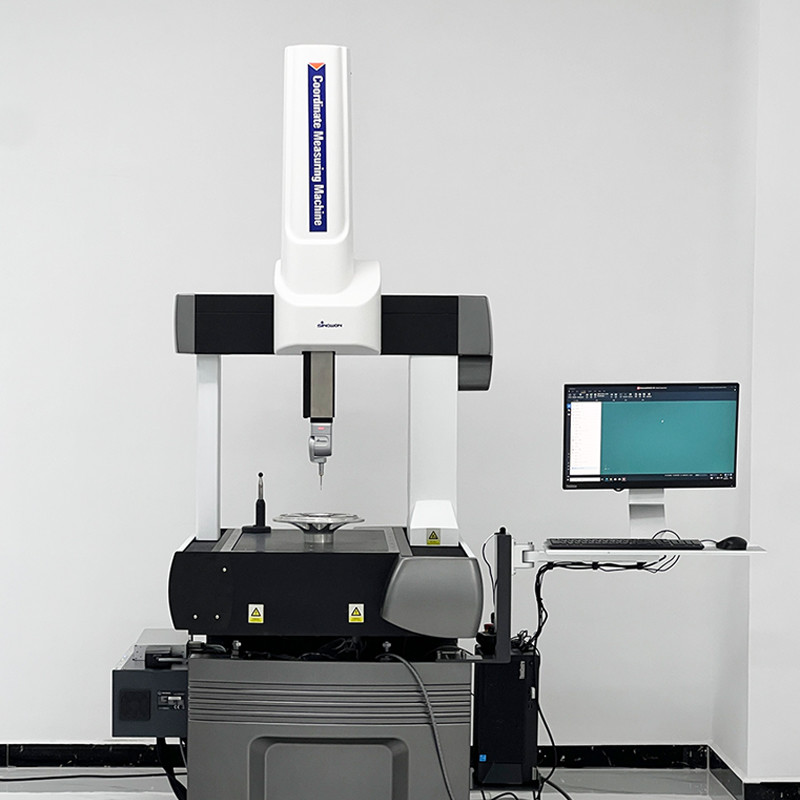

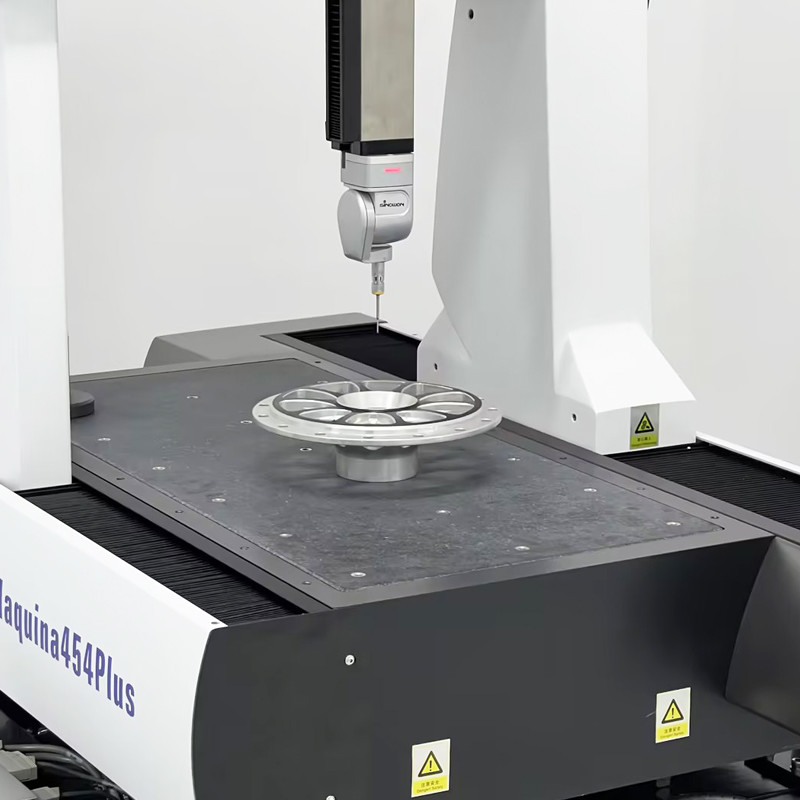

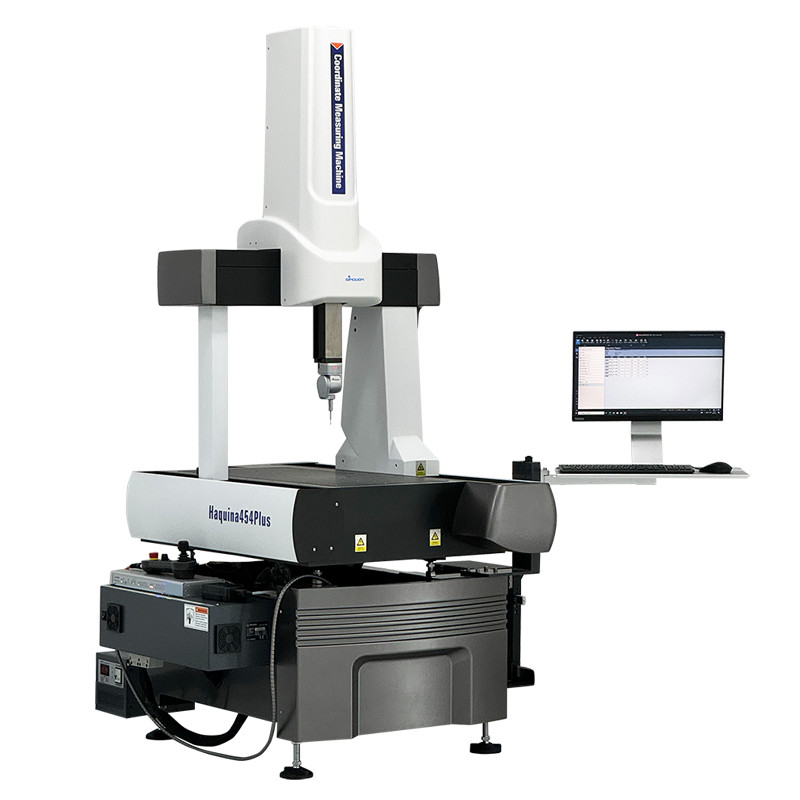

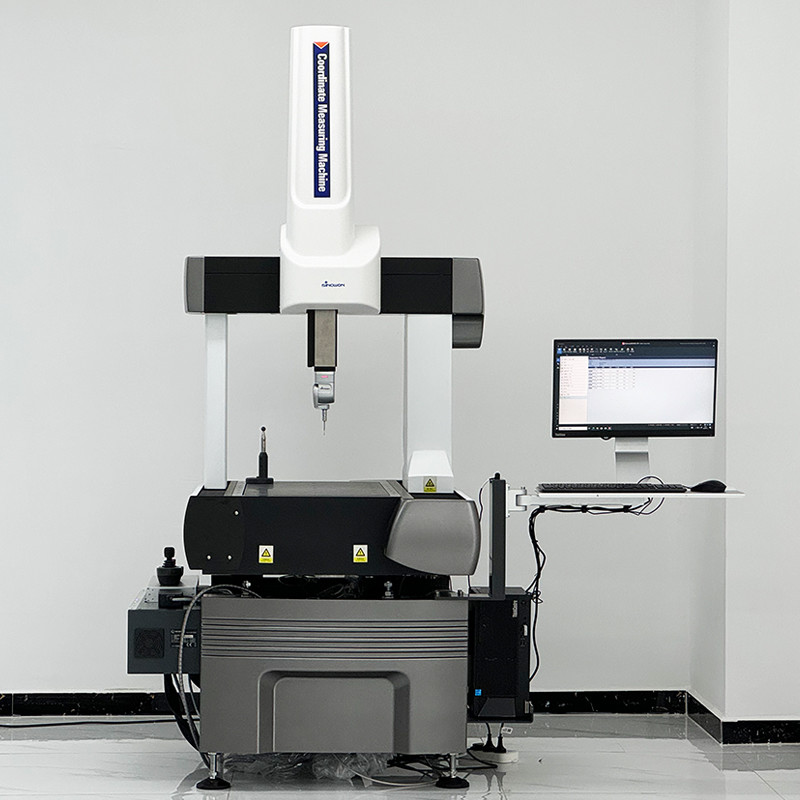

Cầu di chuyển bán tự động Máy đo tọa độ Haquina 454Plus
Mô tả kỹ thuật
Điểm nổi bật về kỹ thuật:
Pecifications:
| Hành trình đo (mm) |
Kích thước tổng thể (mm) |
Trọng lượng máy (Kg) |
Trọng lượng bộ phận tối đa (Kg)
|
|||||
| X | Y | Z | Lx | Ly | Lz | |||
| 400 | 470 | 358 | 917 | 1400 | 2230 | 758 | 160 | |
| Độ chính xác theo ISO 10360 – 2 | ||||||||
| Sai số cho phép tối đa của chỉ báo CMM để đo kích thước (mm) | Sai số dò tối đa cho phép (mm) | |||||||
|
3.5+L/300(20±2°) 4.5+L/300(20±5°) |
4.0 | |||||||
| Hiệu suất động | ||||||||
| Tốc độ định vị 3D (mm/s²) | Gia tốc 3D (mm/s²) | |||||||
| 520 | 1730 | |||||||
Thông số kỹ thuật môi trường:
| Thông số kỹ thuật phòng yêu cầu | |
| Nhiệt độ phòng | 18～22°C |
| Độ dốc nhiệt độ (theo thời gian) | 1°C /h |
| Độ dốc nhiệt độ (theo thời gian) | 2°C /24h |
| Độ dốc nhiệt độ (trong thể tích) | 1°C /m |
| Thông số kỹ thuật độ ẩm yêu cầu | |
| Độ ẩm tương đối | 45-75％ |
| Thông số kỹ thuật hệ thống cung cấp khí yêu cầu | |
| Áp suất không khí tối thiểu | 5 bar [0.5 MPa] |
| Tiêu thụ không khí | 150 NL/phút |
| Yêu cầu về điện | |
| Điện áp | 220 V ± 10% |
| Tần số | 50/60 Hz |
| Dòng điện | 15 A |
| Cần có nối đất tốt (nhỏ hơn 4 W) để vận hành đáng tin cậy các bộ điều khiển điện. | |
Lưu ý: Hướng dẫn chuẩn bị địa điểm sẽ giúp khách hàng biết cách đáp ứng các Yêu cầu về phòng.
CMM Phần mềm đo lường & kiểm tra:
External-array Software, Inc được thành lập vào đầu năm 2001. Chúng tôi có hơn 25 năm kinh nghiệm phát triển phần mềm CMM thành công, RationalDMIS là một thế hệ phần mềm CMM mới, nó được phát triển hoàn toàn độc lập, nổi bật với chức năng đơn giản, mạnh mẽ và hiệu quả cao. Nó không chỉ được các chuyên gia trong ngành CMM đánh giá cao kể từ khi được tung ra thị trường mà còn nhận được sự tin tưởng của khách hàng. Doanh số bán hàng toàn cầu đã có hơn 10000 bộ.
Một số khách hàng bao gồm: General Dynamics, General Electric, Boeing, Corning, Xerox Corporation, Pratt & Whitney, Siemens, BMW, ABB Inc, Bruker…
Giao diện người dùng độc đáo và ngắn gọn, không có cửa sổ bật lên, không có quy trình nhập và xác minh phức tạp, Tránh dư thừa giao diện do nhiều hơn một cửa sổ bật lên. Kéo và thả tối đa hóa sự đơn giản của quy trình vận hành.
RationalDMIS hỗ trợ I++, đã vượt qua thành công chứng thực của PTB.
Hiển thị đồ họa 100%: Tất cả các quy trình vận hành có thể được hiển thị 100% bằng đồ họa.

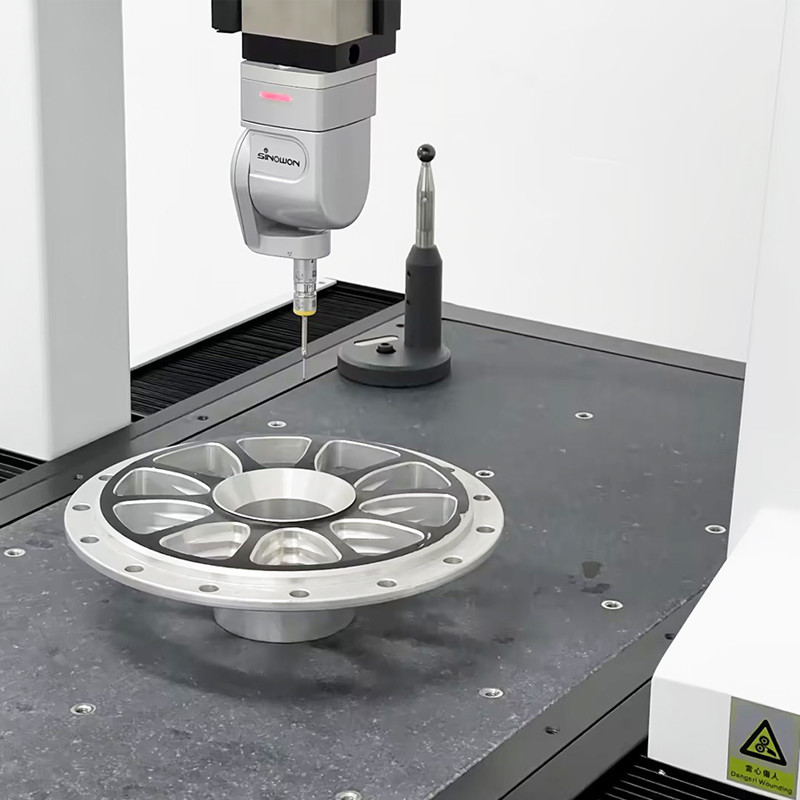

Hệ thống đầu dò:
Đầu dò lập chỉ mục thủ công Renishaw MH20i
MH20i là đầu dò có thể điều chỉnh thủ công với việc thay đổi mô-đun từ Renishaw.
Nó kết hợp giá đỡ động học TP20 với lập chỉ mục 2 trục.
Nó có thể đạt được 168 vị trí lặp lại với gia số 15°. Một mô-đun lực tiêu chuẩn cũng được bao gồm.
| Đặc điểm | ||
| Trục có thể lập chỉ mục A (Pitch) | từ 0° đến 90°, bước 15° | |
| Trục có thể lập chỉ mục B (Roll) | ±180°, bước 15° | |
| Cân nặng | 210 g | |
| Độ lặp lại định vị | 1.5 µm | |
| Thanh mở rộng tối đa | 75 mm | |
| Đặc điểm TP20 | ||
| Hướng cảm biến | 5 cách, ±X, ± Y, +Z | |
| Độ lặp lại một chiều | 0.35 µm | |
| Độ lặp lại thay đổi mô-đun | 2.0 µm | |
