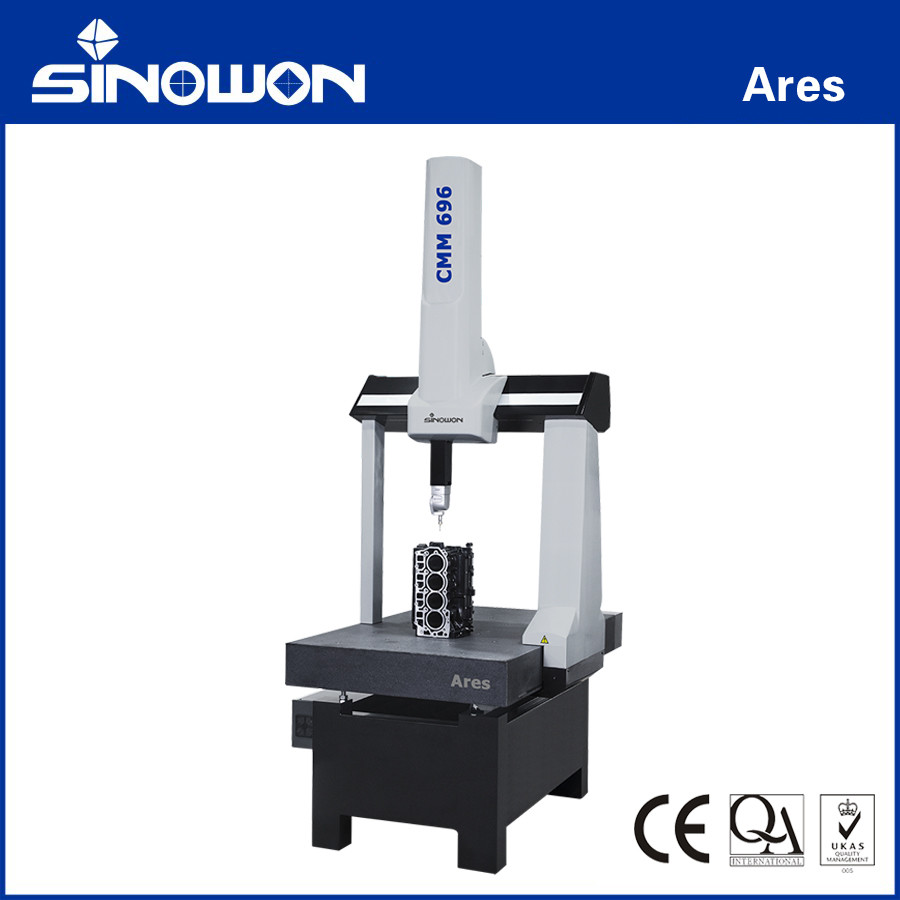

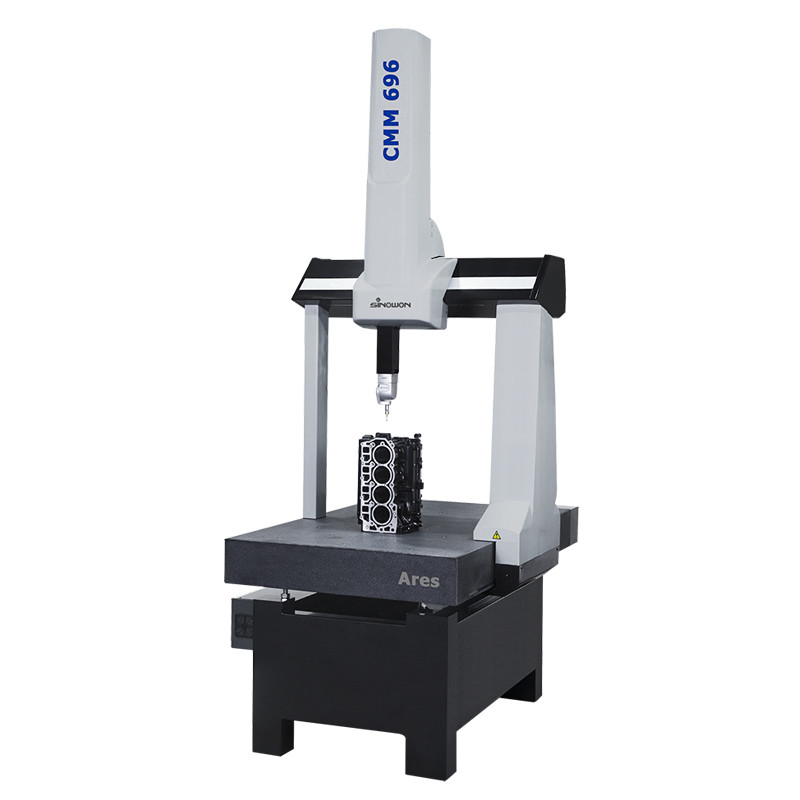

Máy đo phối hợp kinh tế AresDòng
Lời giới thiệu:
Đơn vị chính Ares sử dụng cấu trúc nhôm hoàn toàn, và đồng thời,một loạt các nguyên tắc phân tích yếu tố hữu hạn thiết kế hỗ trợ máy tính và các nguyên tắc thiết kế mô-đun được áp dụng trong quá trình thiết kế. Điều này làm cho toàn bộ hệ thống máy có cải thiện nhiệt độ kháng và deformation / xoắn kháng, cải thiện sự ổn định của cấu trúc không gian của toàn bộ máy,và giảm ảnh hưởng của vi biến dạng cấu trúc, rung động và gradient nhiệt độ thay đổi trên hiệu suất đo lường.Kết quả là, hệ thống hoàn chỉnh thể hiện mức độ lặp lại cao trong quá trình đo lường và sự ổn định lâu dài của hệ thống.
FChất ăn:
l Đường chiếu X sử dụng công nghệ chùm hình tam giác độ cứng cực cao (Tricision ®). Hiệu suất của toàn bộ máy được cải thiện bằng cách giảm tải chuyển động,và nó là thiết kế cấu trúc tốt nhất để đảm bảo sự ổn định và độ cứng.
l Ba trục đều được điều khiển bởi các dây đai đồng bộ, nhỏ gọn, không trượt, nhanh, tiếng ồn thấp và dễ bảo trì.
l Được trang bị phần mềm đo tọa độ, nó có thể đáp ứng mọi nhu cầu kiểm tra sàn nhà máy chung.
l Chúng tôi có thể cung cấp các giải pháp thiết kế tích hợp chuyên nghiệp (bao gồm nền móng, giảm rung động, phòng điều hòa không khí, tải và thả, v.v.).
Thông số kỹ thuật:
|
Mô hình |
Lỗi tối đa được phép MPE ((μm), L ((mm), (ISO10360-2) | 3D Max. Tốc độ (mm/s) |
3D Max. Tốc độ gia tốc (mm/s2) |
|||||
| HP-TMe | HP-THDe | |||||||
| E0/E150 | PFTU | R0 | E0/E150 | PFTU | R0 | |||
| Ares 696 | 2.5 + L/300 | 2.8 | 2.5 | 2.3+ L/300 | 2.6 | 2.3 | 520 | 1730 |
| Ares 8116 | 2.7+ L/300 | 2.9 | 2.7 | 2.5+ L/300 | 2.7 | 2.5 | 520 | 1730 |
|
Mô hình |
Phạm vi di chuyển ((mm) | Kích thước ((mm) | Trọng lượng tối đa của mảnh đo (kg) | Trọng lượng máy (kg) | ||||
| X | Y | Z | Lx | Ly | Lz | |||
| Ares 696 | 600 | 900 | 600 | 991 | 1488 | 2610 | 300 | 730 |
| Ares 8116 | 800 | 1100 | 600 | 1191 | 1688 | 2610 | 500 | 1080 |
|
Cấu hình của tàu thăm dò để kiểm tra hiệu suất: HP-TMe / HP-THDe:Cường độ lực tiêu chuẩn. Các chỉ số hiệu suất có giá trị trong các điều kiện sau: Nhiệt độ môi trường tiêu chuẩn:18 - 22°C; Thay đổi nhiệt độ môi trường xung quanh:1°C/h - 2°C/24h; Độ nghiêng nhiệt độ:1°C/m; Độ ẩm tương đối: 25% - 75% |
Biểu đồ cấu trúc:
RationalDMIS2Phần mềm đo lường:
Nó đã đạt được chứng nhận tiêu chuẩn ANSI, ISO, GB, PTB, luôn đồng bộ với các tiêu chuẩn tiên tiến và các khái niệm thiết kế tiên tiến,và hỗ trợ đầy đủ giao thức kiểm soát I ++ phổ biến quốc tếNó có một giao diện phần mềm dễ sử dụng và đơn giản, hoạt động nhanh kéo và thả độc đáo, và kết nối liền mạch với dữ liệu CAD.cung cấp một giải pháp đo lường hoàn chỉnh cho các doanh nghiệp.
Phần mềm DMIS hợp lý tích hợp các mô-đun CAD, tường mỏng và quét để đáp ứng nhu cầu đo lường ngày càng tăng của khách hàng.
Đặc điểm củaDMIS hợp lý:
l Hỗ trợ các định dạng IGES, STEP, DXF, STL, XYZ và các định dạng khác;
l Hỗ trợ CATIA, UG, PRO-E, Solidworks, giao diện đọc trực tiếp Parasolid;
l Khám phá thông minh: mô phỏng thời gian thực của con đường phát hiện, tối ưu hóa tự động của con đường phát hiện;
l Tính toán độ khoan dung hoàn chỉnh và nhanh chóng: phù hợp với GB, ISO, Y14.5, ANSI, DIN, AGMA và các tiêu chuẩn khác
l Khả năng xuất báo cáo đa dạng; Hỗ trợ định dạng HTML, Excel, PDF, OUT, TXT;
l Các mô-đun đặc biệt phong phú: phân tích thống kê SPC, hình ảnh tổng hợp CCD, quét laser đường, phân tích lưỡi dao, phân tích bánh răng xoay trụ, phân tích cam, lập trình mạng, báo cáo mạng;
l Các thuật toán cốt lõi được chứng nhận bởi Physikalisch-Technischen Bundesanstalt (PTB).
