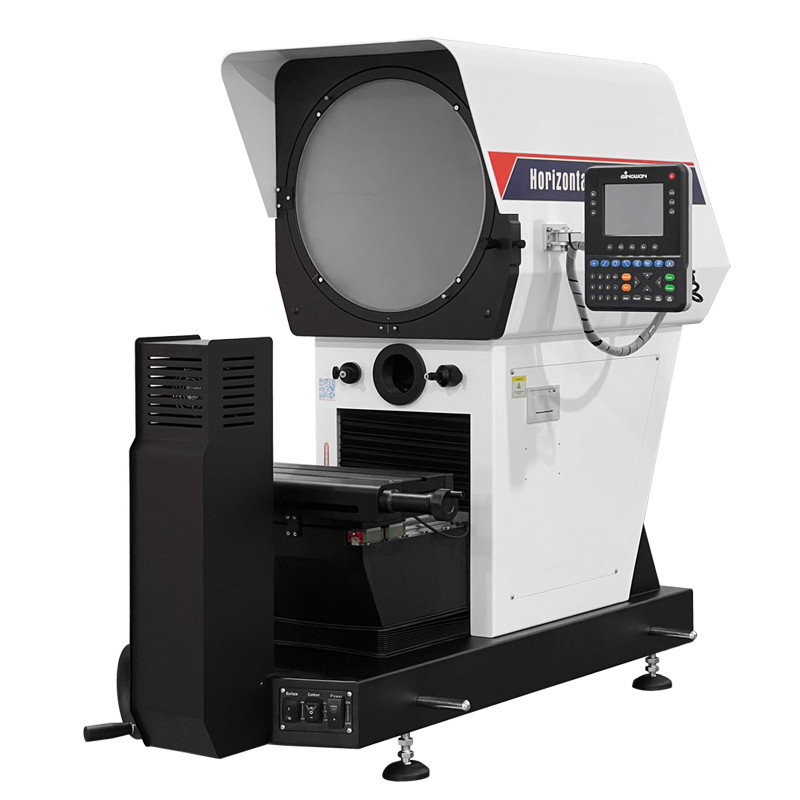

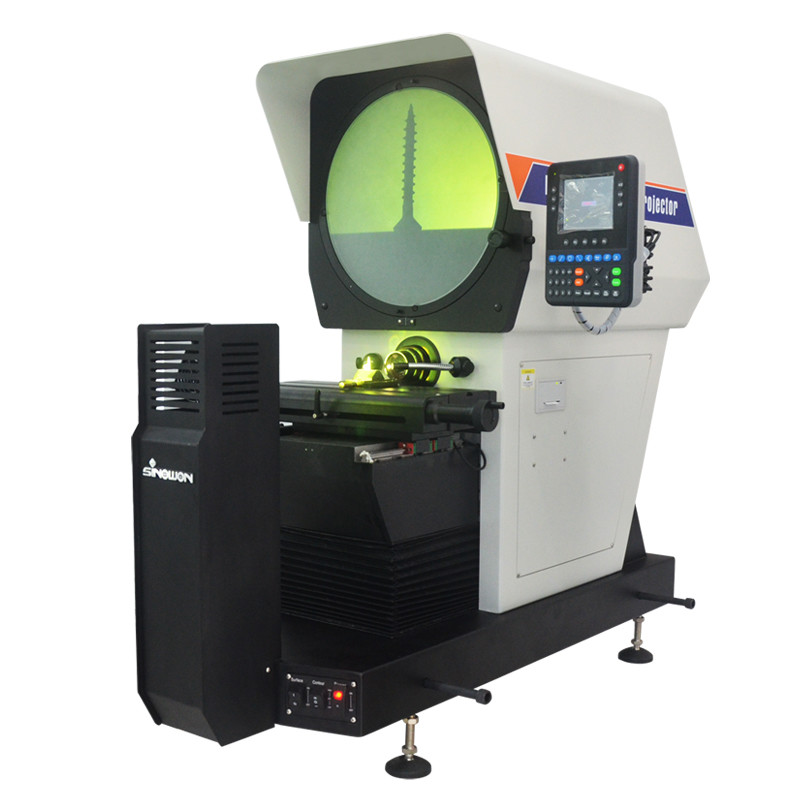

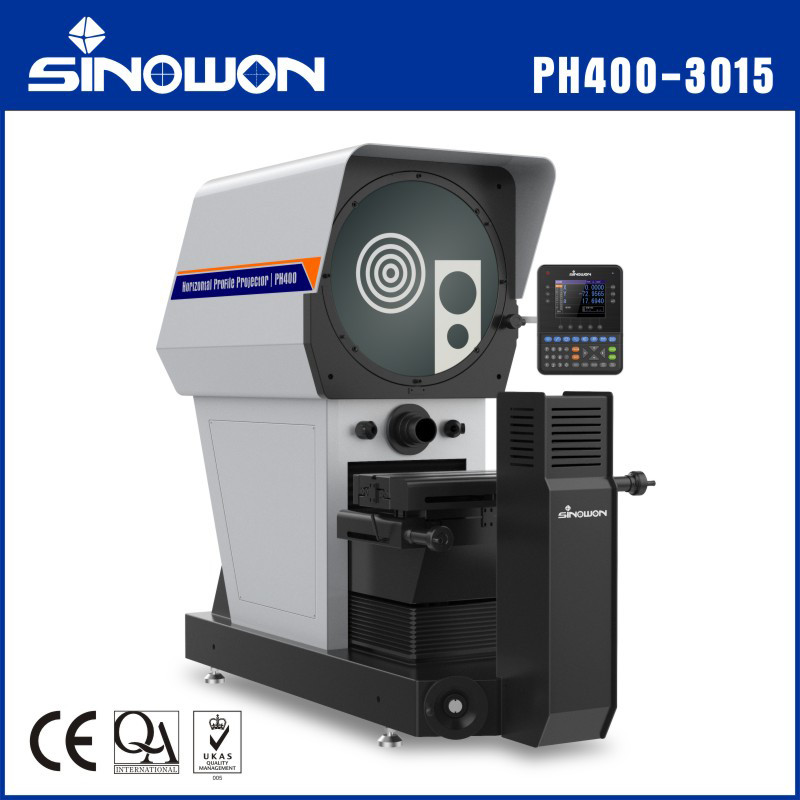

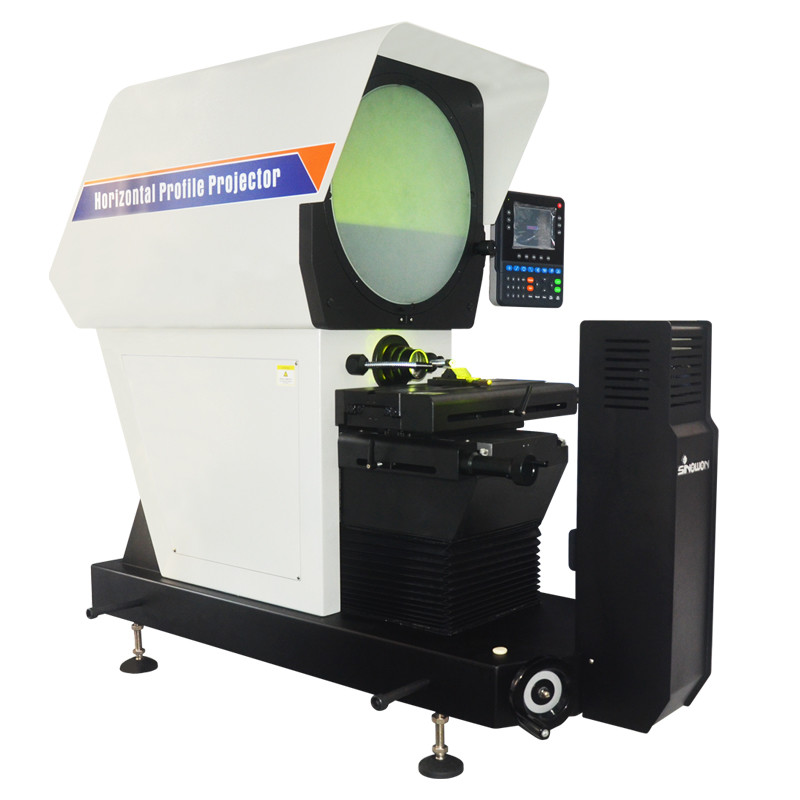

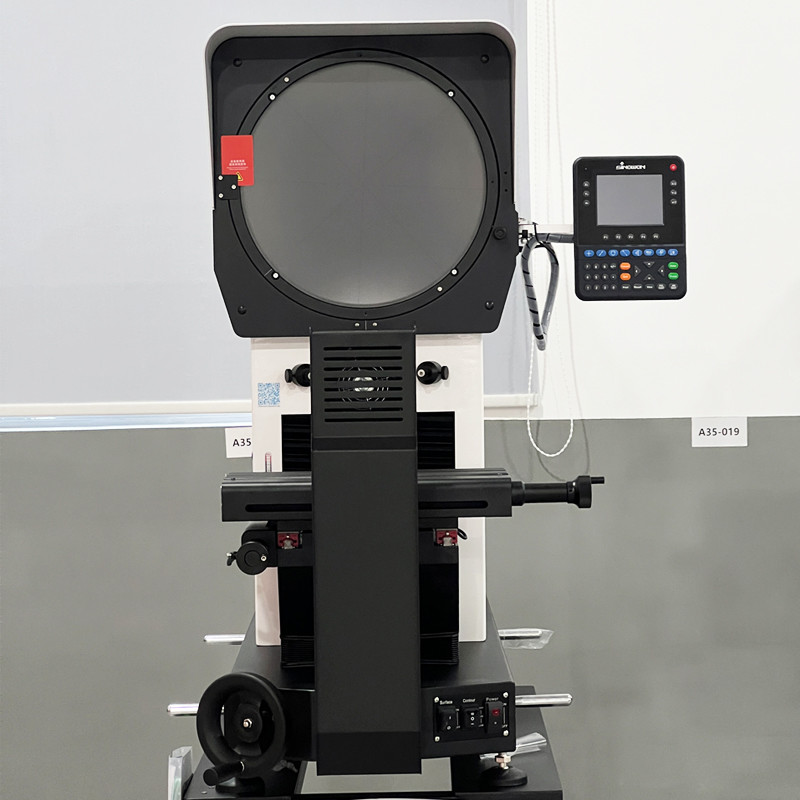

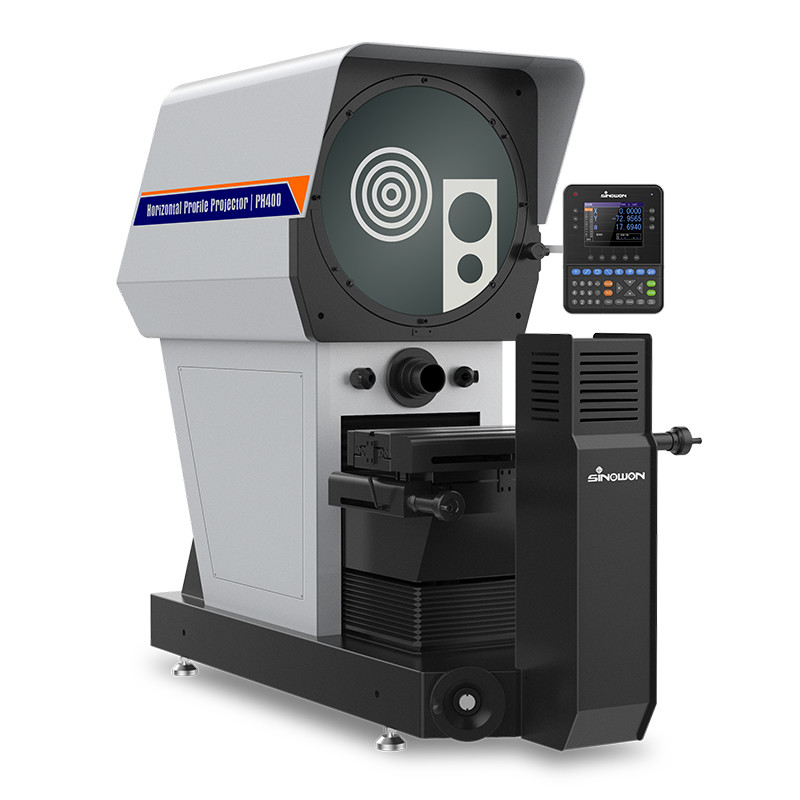

Máy chiếu hình dạng kỹ thuật số ngang Ø400mm PH400-3015
Tính năng:
Thông số kỹ thuật:
| Hàng hóa | Máy chiếu hình dạng kỹ thuật số ngang Ø400mm |
| Chế độ | PH400-3015 |
|
Mã số |
512-400 |
| Kích thước bàn làm việc | 455x126mm |
| Hành trình bàn làm việc | 300x150mm |
| Tiêu điểm | 120mm |
| Độ chính xác | ≤3+L/200(um) |
| Độ phân giải | 0.0005mm |
| Trọng lượng tải | 15Kg |
| Màn hình | Đường kính:412mm, Phạm vi đo ≥ Ø400 |
| Góc xoay 0~360° ;Độ phân giải: 1’hoặc 0.01°, độ chính xác 6’ | |
| Đầu đọc kỹ thuật số | Đầu đọc kỹ thuật số LCD đa chức năng DP400 đầy màu sắc |
| Chiếu sáng |
Đèn chiếu sáng đường viền: LED 3.2V/10W Đèn chiếu sáng bề mặt: Đèn halogen 220V/130W |
| Môi trường làm việc | Nhiệt độ: 20℃±5℃, Độ ẩm: 40％－70％RH |
| Nguồn điện | AC110V/60Hz; 220V/50Hz,200W |
| Kích thước (D×R×C) | 1210*633*1455mm |
| Kích thước đóng gói (D×R×C) | 1630*780*1500mm |
| Tổng/Khối lượng tịnh | 350/300kg |
Ống kính:
| Độ phóng đại | 5X(Tùy chọn) | 10X(Tiêu chuẩn) | 20X(Tùy chọn) | 50X(Tùy chọn) |
| Trường nhìn | φ80mm | Φ40mm | Φ20mm | Φ8mm |
| Khoảng cách làm việc | 65mm | 80mm | 67.7mm | 51.4mm |
Đầu đọc kỹ thuật số đa chức năng màn hình màu DP400
Tính năng:
Ø Màn hình màu 5.6〃và nút cảm ứng silicon kín, với đầy đủ thông tin, vận hành thân thiện, tuổi thọ sử dụng lâu dài;
Ø Lưu 100 yếu tố hình ảnh vĩnh viễn, có thể đặt và lưu ngày hiện tại;
Ø Đo lường đa chức năng: Điểm, đường, vòng tròn, góc, khoảng cách, hình chữ nhật, ren vít, hình elip, khe, bo tròn, cài đặt trước, xây dựng, v.v.;
Ø Chức năng đếm hướng thuận hoặc ngược, giá trị 1/2, điểm giữa, chức năng cho phép, chức năng Gọi, chức năng REC (ghi) và đo chu kỳ;
Ø Bù trừ mặt cắt và tuyến tính có sẵn cho 3 trục, đảm bảo độ chính xác đo lường cao;
Ø Có thể kết nối công tắc chân, máy in, phát hiện cạnh quang học và các công cụ đo lường phụ trợ khác;
Ø Với hệ tọa độ và cực, và có thể hiển thị milimet và inch, và có thể chuyển đổi dễ dàng;
Ø Với chức năng cho phép mật khẩu độc lập, để ngăn chặn khả năng sai lệch dữ liệu do thao tác sai, nó cũng có thể thay đổi cài đặt gốc bằng quyền mật khẩu;
Ø Hỗ trợ nhiều ngôn ngữ: Tiếng Trung, Tiếng Anh và các ngôn ngữ khác.
Thông số kỹ thuật:
| Mô hình | DP400 |
| Mã số | 510-340 |
| Ngôn ngữ | Tiếng Trung giản thể, Tiếng Trung phồn thể, Bồ Đào Nha, Đức và Tiếng Anh, v.v. |
| Kích thước màn hình LCD | 115mm×85mm |
| Độ phân giải màn hình LCD | 640*480 |
| Phạm vi hiển thị kỹ thuật số | 8 chữ số (Với dấu thập phân) |
| Trục hiển thị | 3 trục (X,Y,Z/Q) |
| Mô hình hiển thị Z/Q | Chiều dài hoặc Góc |
| Mô hình hiển thị góc | Độ, Phút và Giây hoặc Độ |
| Tín hiệu thước đo tuyến tính | Sóng vuông TTL hoặc sóng sin AC của hai góc pha 90 ° khác nhau, dung lượng truyền động lớn hơn 10MA |
| Độ phân giải thước đo tuyến tính | 0.1um,0.2um,0.5um, 1um,2um,5um |
| Tốc độ truyền | 4800,9600,14400,19200,38400,57600 |
| Cổng ra dữ liệu | RS232, giao diện DB-9 Mẹ |
| Bàn phím vận hành | Bàn phím kiểu cảm ứng silicon kín |
| Cổng mở rộng | Công tắc chân, Máy in, Máy tìm cạnh quang học, v.v. |
| Nguồn điện đầu vào | AC90V-240V,15W |
| Môi trường hoạt động | Nhiệt độ làm việc: 0 ℃～40 ℃；Nhiệt độ bảo quản: -10 ℃～60℃；Độ ẩm tương đối:<90%RH |
