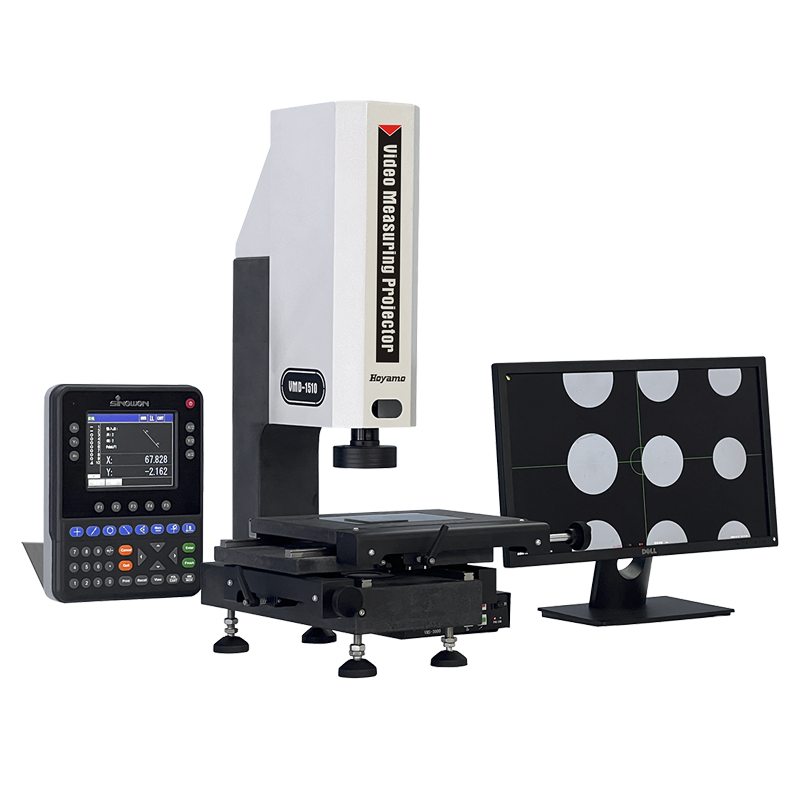

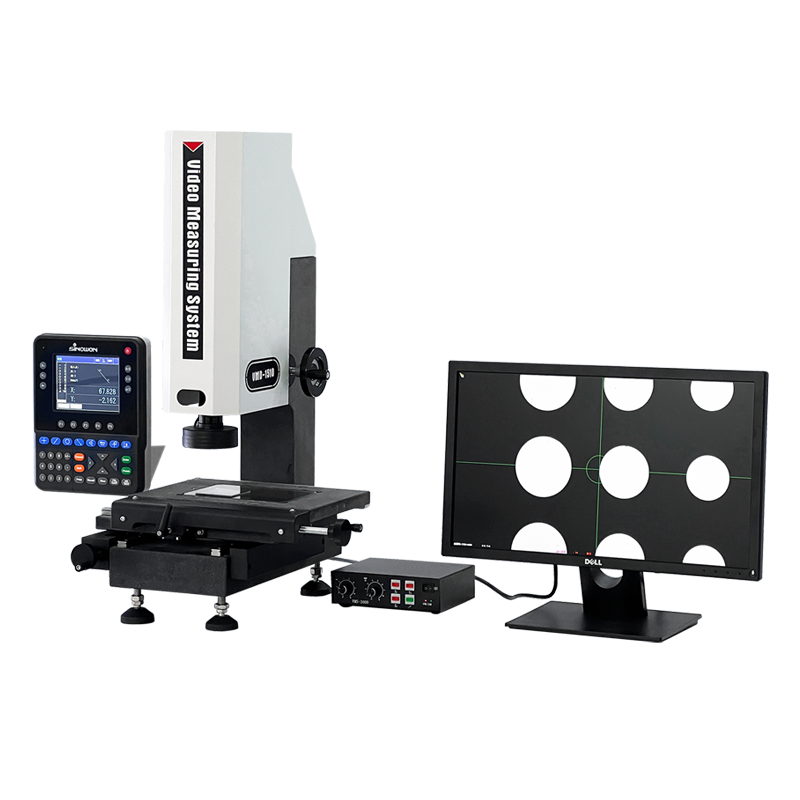

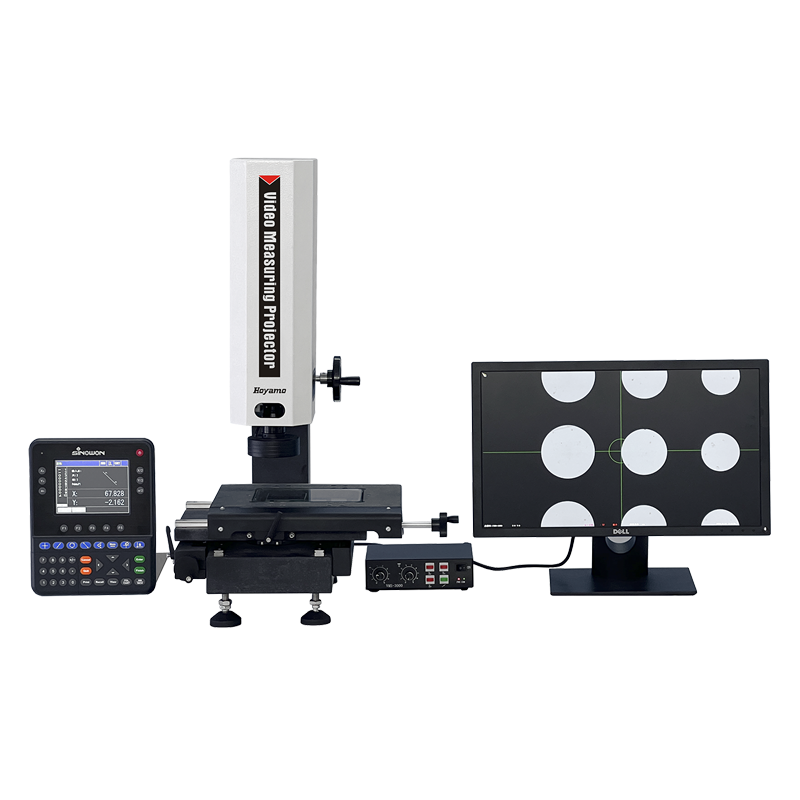

Máy chiếu đo video 300x200x200
Đặc điểm sản phẩm:
l Sử dụng đế và cột đá granite để đảm bảo độ ổn định và độ chính xác của máy;
l Sử dụng thanh đánh bóng không răng và thiết bị khóa di chuyển nhanh để đảm bảo sai số trả về của bàn trong vòng 2um;
l Sử dụng thước quang học chính xác cao và bàn làm việc chính xác để đảm bảo độ chính xác E1 của máy trong phạm vi ≤3+L/200um;
l Sử dụng ống kính zoom và camera kỹ thuật số màu độ phân giải cao để đảm bảo chất lượng hình ảnh rõ nét không bị biến dạng;
l Sử dụng nguồn sáng bề mặt lạnh LED và nguồn sáng song song LED phía dưới làm nguồn chiếu sáng máy chiếu;
l Sử dụng nguồn sáng bề mặt lạnh LED và nguồn sáng song song LED phía dưới làm nguồn chiếu sáng máy chiếu;
l Sử dụng để điều chỉnh màu sắc phù hợp của đường Cross để nhắm vào các điểm đo;
l Sử dụng hệ thống đọc kỹ thuật số đa chức năng đo lường màn hình màu chất lượng cao DP400 làm hệ thống xử lý dữ liệu.
Thông số kỹ thuậtThông số kỹ thuật
| : | MáychiếuđoVideo | ||||
| Đầu đọc kỹ thuật số đa chức năng của Máy chiếu đo video | 150x100x100 | 200x100x100 | 300x200x200 | 400x300x200 | |
| VMD-4030 | Bàn đá Granite | (310*220) mm | (390*220)mm | (505*350)mm | |
| (605*450)mm | Bàn kính | (179.5*129.5) mm | (229.5*129.5)mm | (356*248)mm | |
| (456*348)mm | Hành trình trục X/Y | (150*100) mm | (200*100)mm | (300*200)mm | |
| (400*300)mm | 100mm | 100mm | 200mm | 200mm | |
| 200mm | Thước đo tuyến tính | ||||
| Độ phân giải: 0.5um | Đế và cột thiết bị | ||||
| Đá Granite chính xác cao | Độ chính xác đo* | E1x,y | |||
| 3+L/200um | E1z | ||||
| 5+L/200um | E1z | ||||
| 5+L/200um | Độ chính xác lặp lại | ||||
| 2um | Hệ thống chiếu sáng | ||||
| Ánh sáng bề mặt lạnh LED | |||||
| Ánh sáng song song LED phía dưới | |||||
| Ánh sáng đồng trục tùy chọn | Camera HDMI | ||||
| Camera độ phân giải cao 1/3" 2MPixel: 1920*1080@30fps | Độ phóng đại video | ||||
| Ống kính Zoom độ phân giải cao 6.5X với Độ phóng đại quang học: 0.7X~4.5X, | |||||
| Độ phóng đại video: 26X~172X (Màn hình 21.5') | Chuột không dây | ||||
| Được sử dụng để điều chỉnh màu sắc phù hợp của đường Cross để nhắm vào các điểm đo | Màn hình LCD HDMI | ||||
| Màn hình LCD HDMI 21” | Xử lý dữ liệu đo | ||||
| Đầu đọc kỹ thuật số DP400 với Đa ngôn ngữ Tiếng Anh, Tiếng Trung Quốc truyền thống, Tùy chọn các phiên bản ngôn ngữ khác | Nguồn điện | ||||
| AC220V/50Hz; 110V/60Hz | Kích thước (WxDxH) | (462*401*725) mm | (477*452*725)mm | (744*643*1075)mm | |
| (908*776*1070)mm | Tổng/Trọng lượng tịnh | 60/48Kg | 65/50Kg | 275/208Kg | |
283KgThông số kỹ thuật
| Đầu đọc kỹ thuật số đa chức năng của Máy chiếu đo video | DP400 | Đầu đọc kỹ thuật số đa chức năng của Máy chiếu đo video | DP400 | Đầu đọc kỹ thuật số đa chức năng của Máy chiếu đo video | DP400 |
| 150x100x100 | VMD-1510 | 200x100x100 | VMD-2010 | 250x150x200 | VMD-2515 |
| 300x200x200 | VMD-3020 | 400x300x200 | VMD-4030 | 500x400x200 | VMD-5040 |
525-020JPKhông gian đo của VMDThông số kỹ thuật
| :Hành trình tùy chỉnh tối đa trục Z | Đầu đọc kỹ thuật số đa chức năng của Máy chiếu đo video | DP400 | Code# | Hành trình trục X mm | Hành trình trục Y mm | Hành trình tiêu chuẩn trục Z mm Hành trình tùy chỉnh tối đa trục Z |
| mm | 150x100x100 | VMD-1510 | 250 | 100 | 100 | 100 |
| ------ | 200x100x100 | VMD-2010 | 400 | 100 | 100 | 400 |
| 200 | 250x150x200 | VMD-2515 | 525-020FP | 250 | 400 | 400 |
| 300 | 300x200x200 | VMD-3020 | 400 | 400 | 400 | 200 |
| 400 | 400x300x200 | VMD-4030 | 200 | 400 | 400 | 200 |
| 400 | 500x400x200 | VMD-5040 | 525-020JP | 200 | 400 | 200 |
Hàng hóa Model
DP400Thông số kỹ thuật
:
Ø Màn hình màu 5.6〃và nút cảm ứng silicon kín, với đầy đủ thông tin, vận hành thân thiện, tuổi thọ sử dụng lâu dài;
Ø Lưu 100 yếu tố hình ảnh vĩnh viễn, có thể đặt và lưu ngày hiện tại;
Ø Đo lường đa chức năng: Điểm, đường, vòng tròn, góc, khoảng cách, hình chữ nhật, ren vít, hình elip, khe, bo tròn, cài đặt trước, xây dựng, v.v.;
Ø Chức năng đếm hướng thuận hoặc ngược, giá trị 1/2, điểm giữa, chức năng cho phép, chức năng Gọi, chức năng REC (ghi) và đo Chu kỳ;
Ø Bù trừ mặt cắt và tuyến tính có sẵn cho 3 trục, đảm bảo độ chính xác đo lường cao;
Ø Có thể kết nối công tắc chân, máy in, phát hiện cạnh quang học và các công cụ đo lường phụ trợ khác;
Ø Với hệ tọa độ và hệ tọa độ, và có thể hiển thị milimet và inch, và có thể chuyển đổi dễ dàng;
Ø Với chức năng cho phép mật khẩu độc lập, để ngăn chặn khả năng sai lệch dữ liệu do thao tác sai, nó cũng có thể thay đổi cài đặt ban đầu bằng quyền mật khẩu;
Ø Hỗ trợ nhiều ngôn ngữ: Tiếng Trung, Tiếng Anh và các ngôn ngữ khác. Đầu đọc kỹ thuật số đa chức năng Thông số kỹ thuật
| : | Hàng hóa |
| Đầu đọc kỹ thuật số đa chức năng của Máy chiếu đo video | Model |
| DP400 | Code# |
| 510-340 | Ngôn ngữ |
| Tiếng Trung, Bồ Đào Nha, Đức và Tiếng Anh, v.v. | Kích thước màn hình LCD |
| 115mm×85mm | Độ phân giải màn hình LCD |
| 640*480 | Phạm vi hiển thị kỹ thuật số |
| 8 chữ số (Với dấu thập phân) | Trục hiển thị |
| 3 trục (X,Y,Z/Q) | Mô hình hiển thị Z/Q |
| Chiều dài hoặc Góc | Mô hình hiển thị góc |
| Độ, Phút và Giây hoặc Độ |
Tín hiệu của Thước đo tuyến tính Sóng vuông TTL hoặc sóng sin AC của hai góc pha 90 ° khác nhau, |
| khả năng truyền động lớn hơn 10MA | Độ phân giải thước đo tuyến tính |
| 0.1um,0.2um,0.5um, 1um,2um,5um | Tốc độ truyền |
| 4800,9600,14400,19200,38400,57600 | Cổng xuất dữ liệu |
| RS232,Giao diện mẹ DB-9 | Bàn phím vận hành |
| Bàn phím kiểu cảm ứng Silicone kín | Cổng mở rộng |
| Công tắc chân, Máy in, Tìm cạnh quang học, v.v. | Nguồn điện đầu vào |
AC90V-240V,15W
