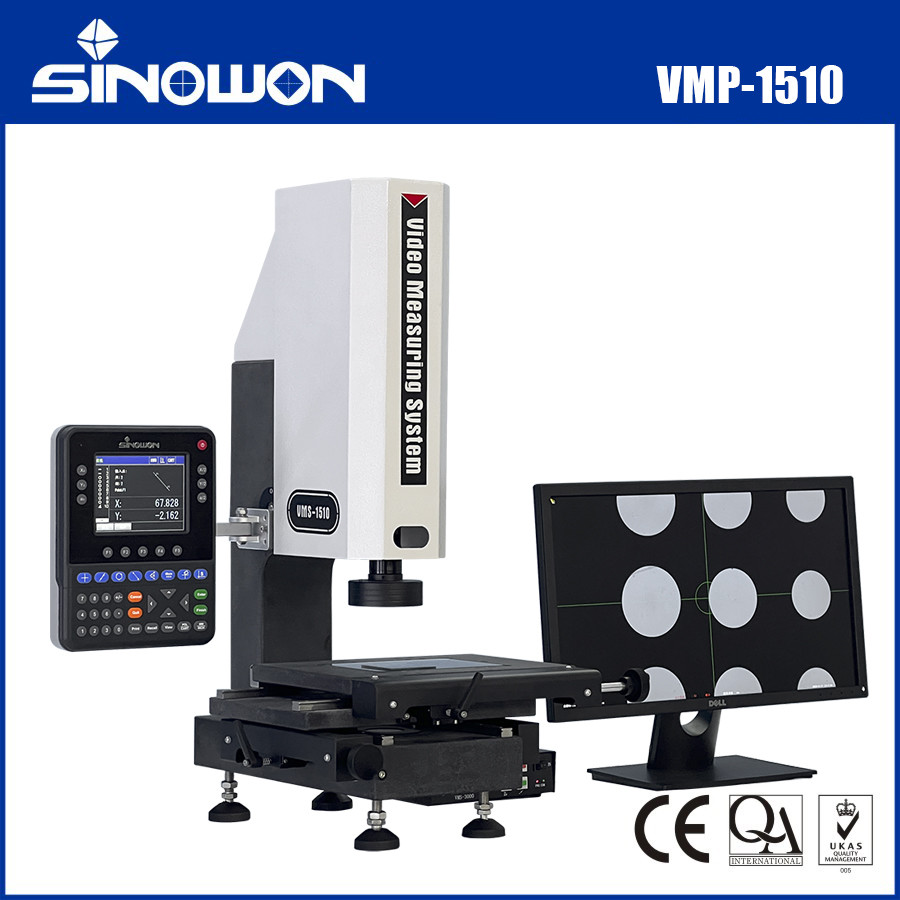

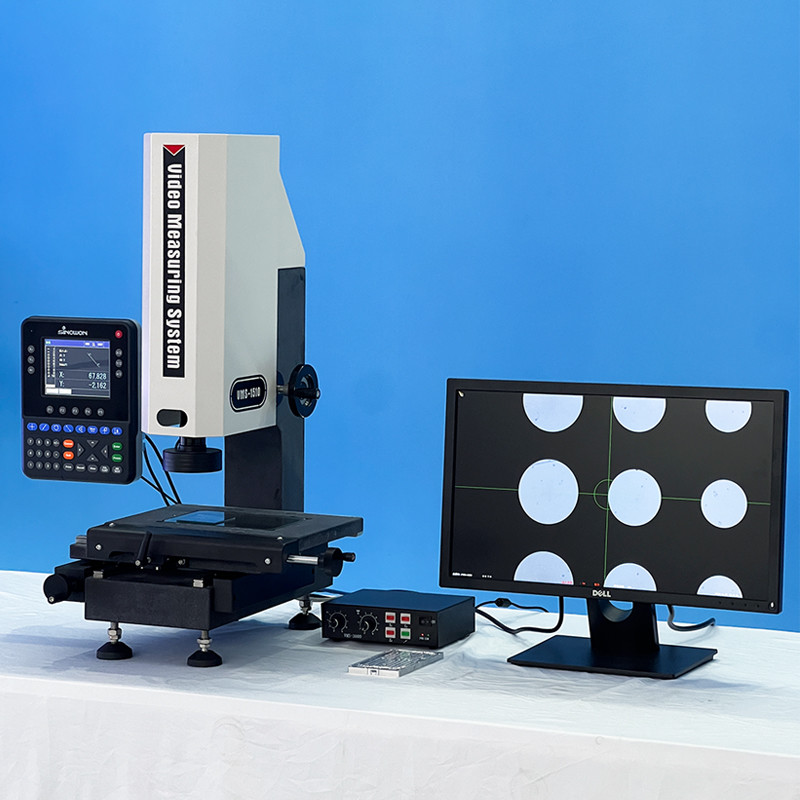

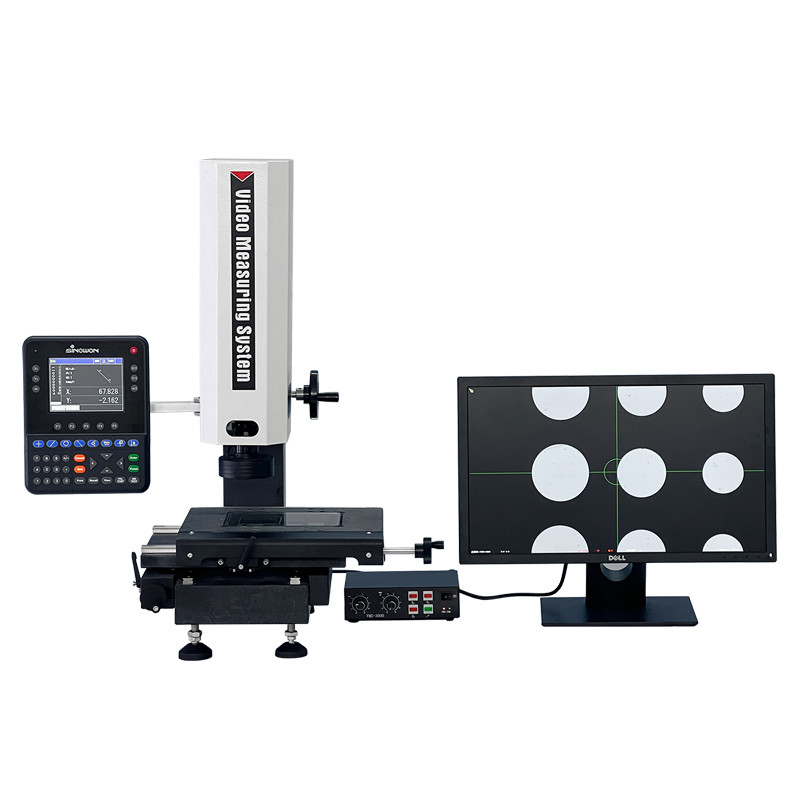

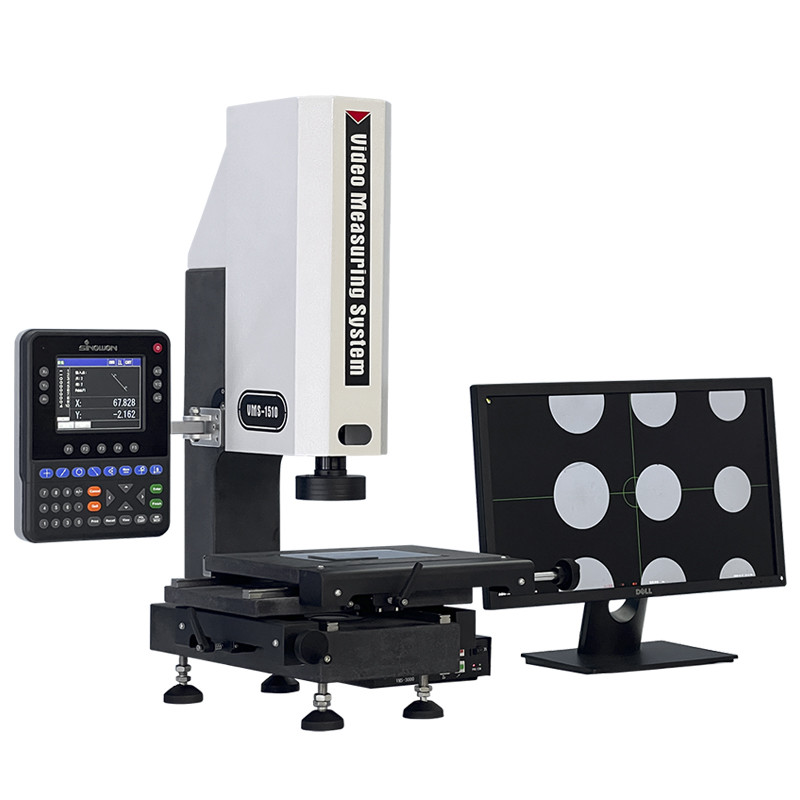

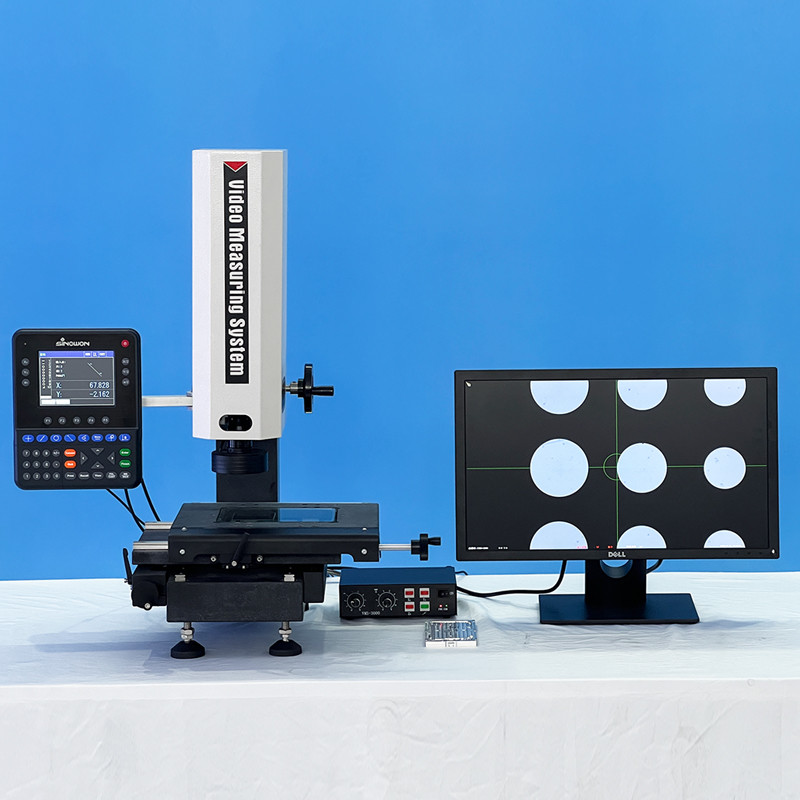

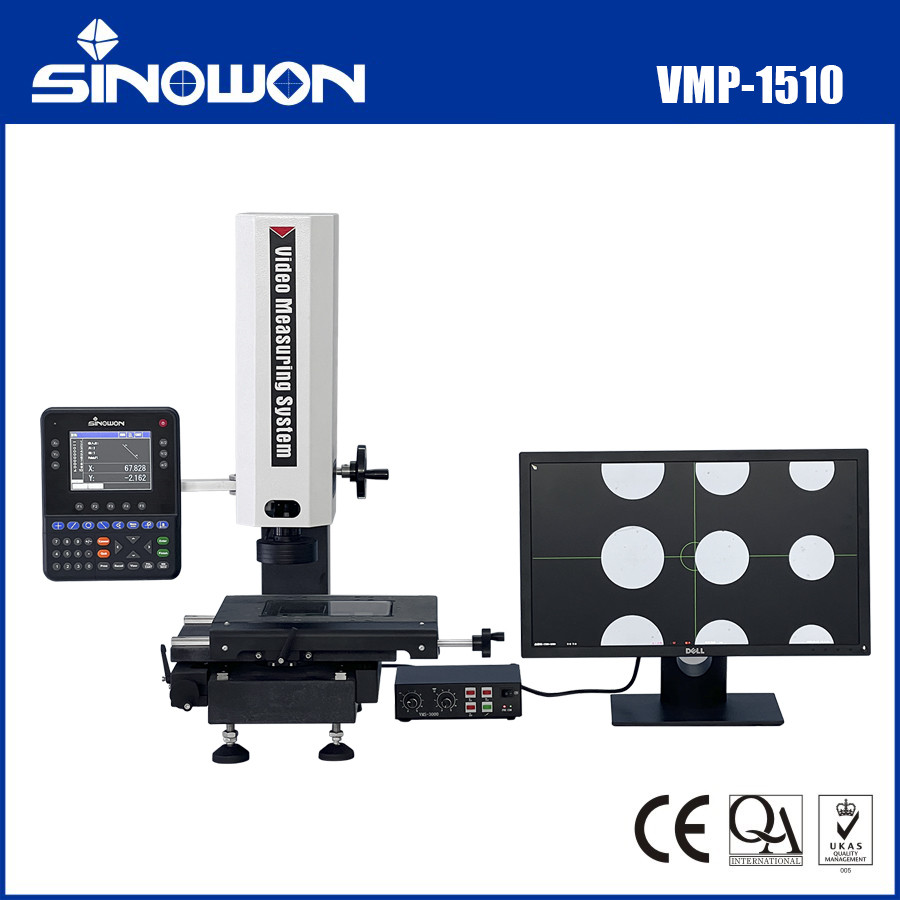

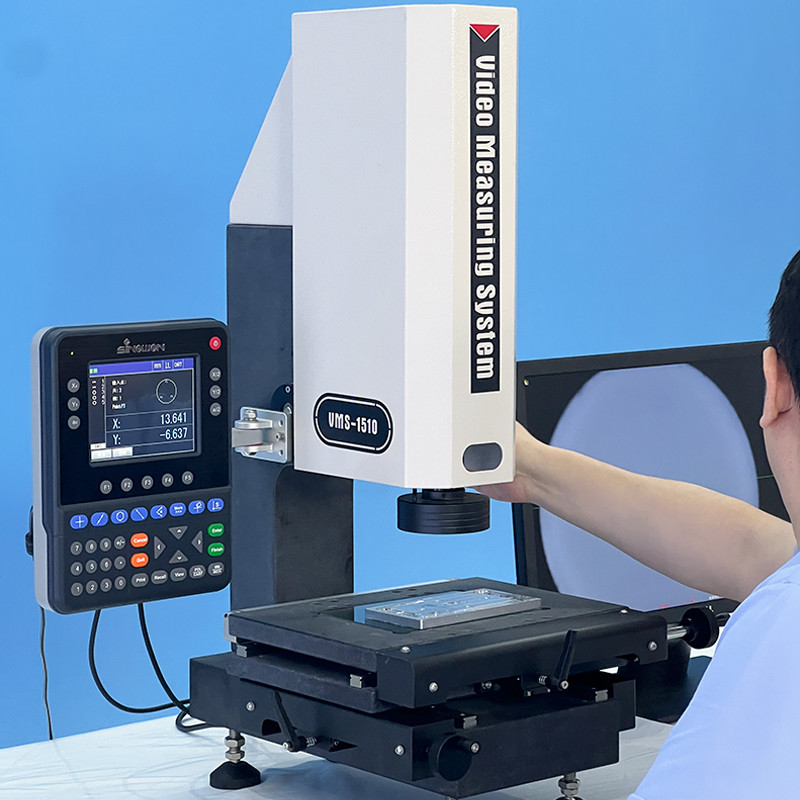

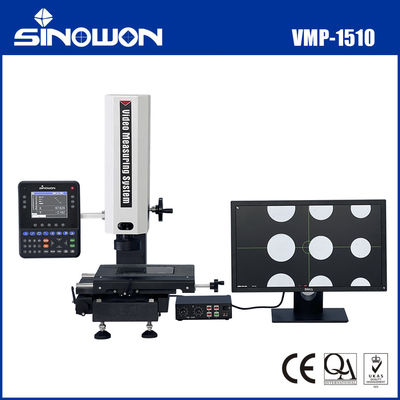

Máy chiếu đo video VMP-1510
Đặc điểm của sản phẩm:
l Sử dụng đá granite cơ sở và cột để đảm bảo sự ổn định và chính xác của máy;
l Tiếp nhận thanh đánh bóng không răng và thiết bị khóa di chuyển nhanh để đảm bảo rằng lỗi trở lại của bảng là trong vòng 2um;
l Sử dụng thước đo quang chính xác cao và bàn làm việc chính xác để đảm bảo độ chính xác E1 của máy trong phạm vi ≤2.5 + L/200um;
l Sử dụng ống kính zoom và máy ảnh kỹ thuật số màu có độ phân giải cao để đảm bảo chất lượng hình ảnh rõ ràng mà không bị biến dạng;
l Sử dụng nguồn ánh sáng bề mặt lạnh LED và nguồn ánh sáng song song LED phía dưới làm đèn chiếu;
l Sử dụng nguồn ánh sáng bề mặt lạnh LED và nguồn ánh sáng song song LED phía dưới làm đèn chiếu;
l áp dụng để điều chỉnh màu sắc phù hợp của đường chéo để nhắm vào các điểm đo;
l Sử dụng hệ thống đo lường màn hình màu chất lượng cao đa chức năng số DP400 như hệ thống xử lý dữ liệu.
Thông số kỹ thuật:
| Hàng hóa | VideoMáy chiếu đo |
| Mô hình | VMP-1510 |
| Mã# | 525-020P |
| Giai đoạn đá granit | (310*220) mm |
| Bức tranh kính | (179.5*129.5) mm |
| Đi bộ theo trục X/Y | (150*100) mm |
| Hành trình theo trục Z | Hướng dẫn tuyến tính chính xác cao, di chuyển hiệu quả 100mm |
| X/Y Linear Scales | Độ phân giải: 0.5um |
| Cơ sở và cột thiết bị | Đá granit chính xác cao |
| Độ chính xác đo* | E1x, y: 2,5+L/200um |
| E2xy: 4+L/200um | |
| Độ chính xác có thể lặp lại | 2m |
| Hệ thống chiếu sáng | Đèn bề mặt lạnh LED |
| Đèn LED song song dưới | |
| Đèn đồng trục tùy chọn | |
| Máy ảnh HDMI | 1/3" 2MPixel Camera độ phân giải cao: 1920*1080@30fps |
| Tăng kích thước video | 6Ống kính Zoom độ phân giải cao 0,5X với Tăng quang: 0,7X ~ 4,5X, |
| Độ phóng to video: 26X ~ 172X (21.5 'Mô hình) | |
| Chuột không dây | Áp dụng để điều chỉnh màu sắc phù hợp của đường chéo để hướng các điểm đo |
| HDMI màn hình LCD | 21 HDMI màn hình LCD |
| Quá trình dữ liệu đo | Đọc kỹ thuật số DP400 với nhiều ngôn ngữ tiếng Anh, Trung Quốc truyền thống, tùy chọn các phiên bản ngôn ngữ khác |
| Cung cấp điện | AC220V/50Hz; 110V/60Hz |
| Kích thước (WxDxH) | (462*401*725) mm |
| Trọng lượng ròng | 60/48kg |

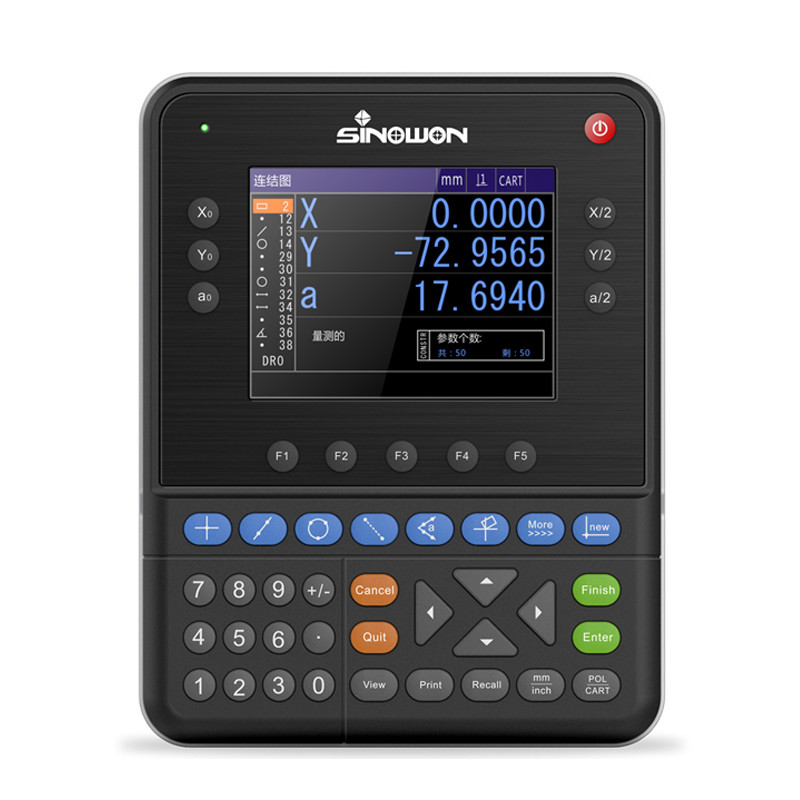

Đánh giá kỹ thuật số đa chức năng của máy chiếu đo video DP400
Đặc điểm:
Ø 5.6~ Màn hình màu và nút cảm ứng silicone kín, với thông tin đầy đủ, hoạt động dễ dàng, sử dụng lâu;
Ø Lưu trữ 100 yếu tố hình ảnh vĩnh viễn, có thể đặt và lưu ngày hiện tại;
Ø Đo nhiều chức năng: Điểm, đường thẳng, vòng tròn, góc, khoảng cách, hình chữ nhật, dây vít, hình elip, khe, làm tròn, đặt trước, xây dựng, v.v.
Ø Chức năng đếm hướng ngược hoặc ngược, giá trị 1/2, điểm giữa, chức năng cho phép, chức năng Call, chức năng REC (đăng ký) và đo chu kỳ;
Ø Phần cắt và bù tuyến tính có sẵn cho 3 trục, đảm bảo độ chính xác đo rất cao;
Ø Có thể kết nối công tắc chân, máy in, phát hiện cạnh quang học và nhiều công cụ đo hỗ trợ khác;
Ø Với hệ thống cực và tọa độ, có thể hiển thị mm và inch, và có thể di chuyển dễ dàng;
Ø Với chức năng cho phép mật khẩu độc lập, để ngăn chặn khả năng sai lệch dữ liệu do hoạt động sai, nó cũng có thể thay đổi cài đặt ban đầu bằng quyền mật khẩu;
Ø Hỗ trợ nhiều ngôn ngữ: tiếng Trung, tiếng Anh và ngôn ngữ khác.
Đọc số đa chức năng Thông số kỹ thuật:
| Hàng hóa | Đánh giá kỹ thuật số đa chức năng của máy chiếu đo video |
| Mô hình | DP400 |
| Mã# | 510-340 |
| Ngôn ngữ | Trung Quốc, Bồ Đào Nha, Đức và tiếng Anh, v.v. |
| Kích thước màn hình LCD | 115mm × 85mm |
| Độ phân giải màn hình LCD | 640*480 |
| Phạm vi hiển thị số | 8 chữ số (với dấu chấm thập phân) |
| Trục hiển thị | 3 trục (X,Y,Z/Q) |
| Mô hình hiển thị Z/Q | Chiều dài hoặc góc |
| Mô hình hiển thị góc | Bằng cấp, phút và thứ hai hoặc cấp |
| Dấu hiệu của thang đo tuyến tính |
sóng hình vuông TTL hoặc sóng sinus AC với hai góc pha khác nhau 90 °, Capacity drive lớn hơn 10MA |
| Độ phân giải quy mô tuyến tính | 0.1m,0.2m,0.5mm, 1mm,2mm,5mm |
| Tỷ lệ Baud | 4800,9600,14400,19200,38400,57600 |
| Cổng đầu ra dữ liệu | RS232,DB-9 Giao diện cha mẹ |
| Khóa phím hoạt động | Bàn phím cảm ứng silicone kín |
| Cổng mở rộng | Chuyển chân, máy in, máy tìm cạnh quang học, vv |
| Cung cấp điện đầu vào | AC90V-240V,15W |
