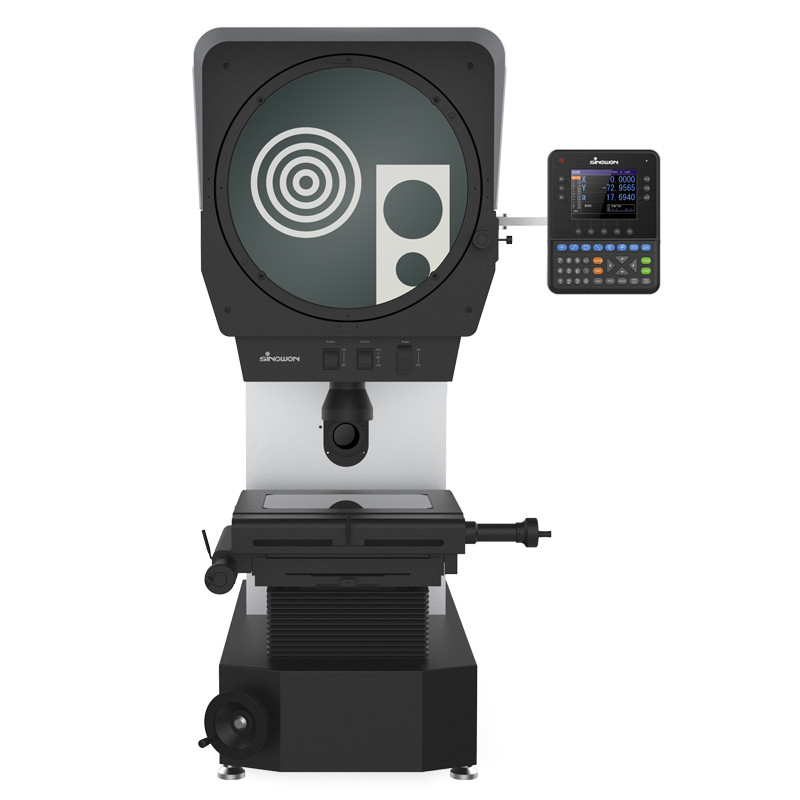

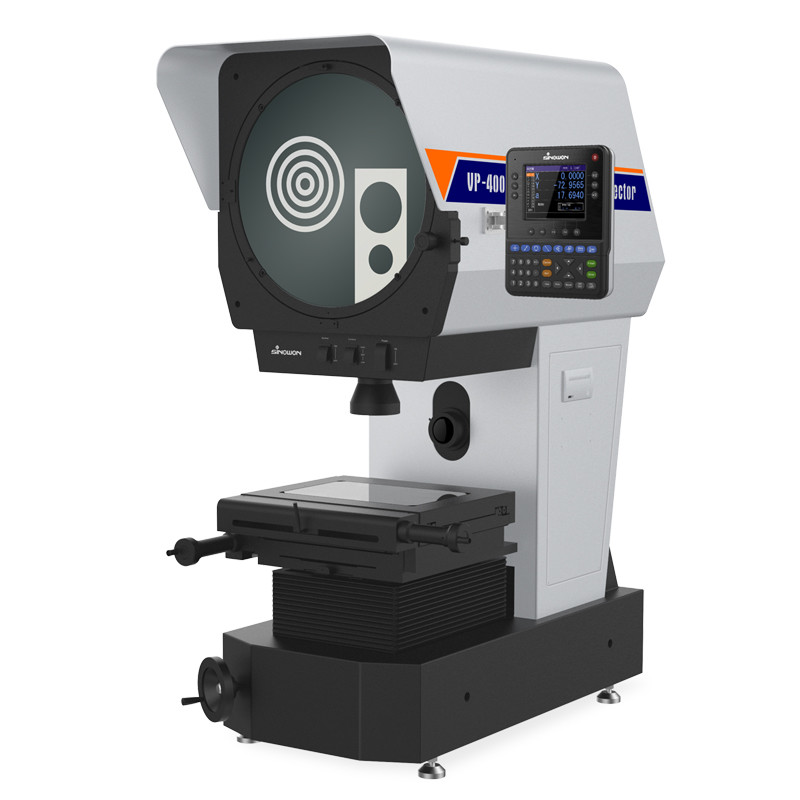

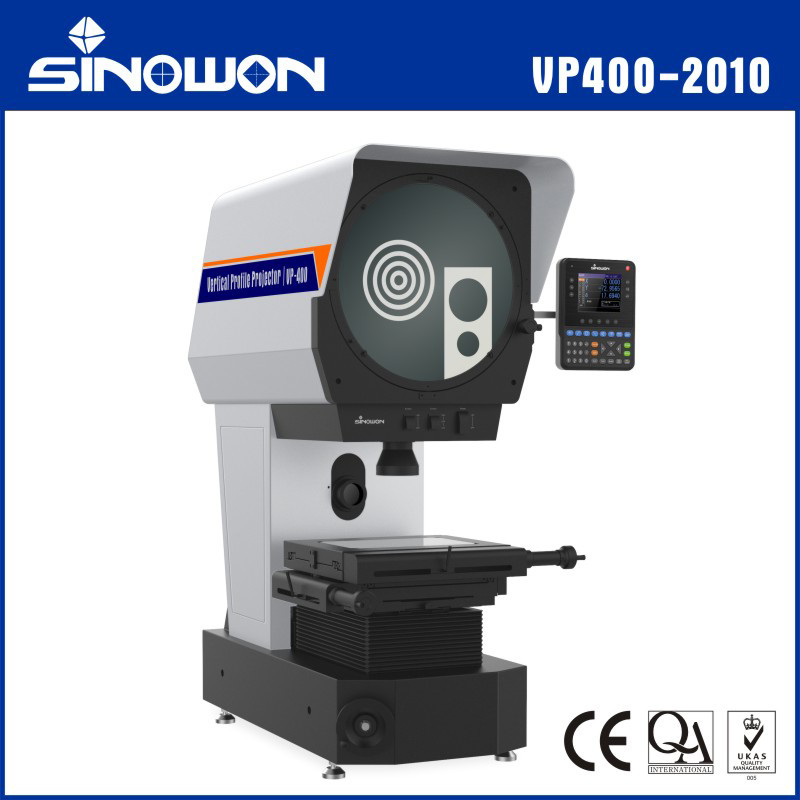

Máy chiếu hình dạng kỹ thuật số thẳng đứng Ø400mm VP400-2010
Đặc điểm:
● Hệ thống nâng sử dụng ray bi và vít me chính xác, giúp việc nâng hạ thoải mái và ổn định hơn;
● Bộ phản xạ tráng phủ, hình ảnh rõ nét hơn và chống bụi tốt;
● Điều chỉnh độ sáng đường viền và bề mặt, để đáp ứng nhu cầu của các chi tiết khác nhau;
● Đèn LED chiếu sáng tuổi thọ cao và ánh sáng mạnh, để đảm bảo nhu cầu đo lường chính xác;
● Hệ thống quang học độ phân giải cao với hình ảnh rõ nét và sai số phóng đại nhỏ hơn 0,08%;
● Hệ thống làm mát bằng quạt hai trục mạnh mẽ, tăng tuổi thọ sử dụng;
● DRO DP400 mạnh mẽ và đầy màu sắc, thực hiện đo 2D nhanh chóng và chính xác;
● Máy in mini tích hợp, có thể in và lưu dữ liệu;
● Với vật kính 10X tiêu chuẩn, tùy chọn vật kính 5X, 20X, 50X, bàn xoay, công tắc chân, kẹp, v.v.
Thông số kỹ thuật:
| Hàng hóa | Máy chiếu hình dạng kỹ thuật số thẳng đứng Ø400mm | |
| Hình ảnh đảo ngược | VP400-2010 (#511-410) | VP400-2515 (#511-420) |
| Hình ảnh thuận | VP400-2010Z(#511-410Z) | VP400-2515Z(#511-420Z) |
| Kích thước bàn kim loại | 308x408mm | 308x408mm |
| Kích thước bàn kính | 198x306mm | 198x306mm |
| Hành trình bàn | 200x100mm | 250x150mm |
| Kích thước sản phẩm (D×R×C) | 1003x617x1309mm | 1003x617x1309mm |
| Kích thước đóng gói (D×R×C) | 1200x800x1580mm | 1200x800x1580mm |
| Lấy nét | 100mm | |
| Độ chính xác | ≤3+L/200(um) | |
| Độ phân giải | 0.0005mm | |
| Trọng lượng tải | 10Kg | |
| Màn hình | Đường kính: φ412mm, Phạm vi đo ≥ Ø400 | |
| Góc xoay 0~360° ; Độ phân giải: 1 hoặc 0,01°, Độ chính xác 6 | ||
| Đầu đọc kỹ thuật số | DP400 (510-340) Đầu đọc kỹ thuật số LCD đa chức năng đầy màu sắc | |
| Chiếu sáng |
Chiếu sáng đường viền: 3.2V/10W LED Chiếu sáng bề mặt: 3.2V/10W LED |
|
| Môi trường làm việc | Nhiệt độ 20℃±5℃, Độ ẩm 40％－70％RH | |
| Nguồn điện | AC110V/60Hz; 220V/50Hz,150W | |
| Tổng/Trọng lượng tịnh | 280/230kg | 280/230kg |

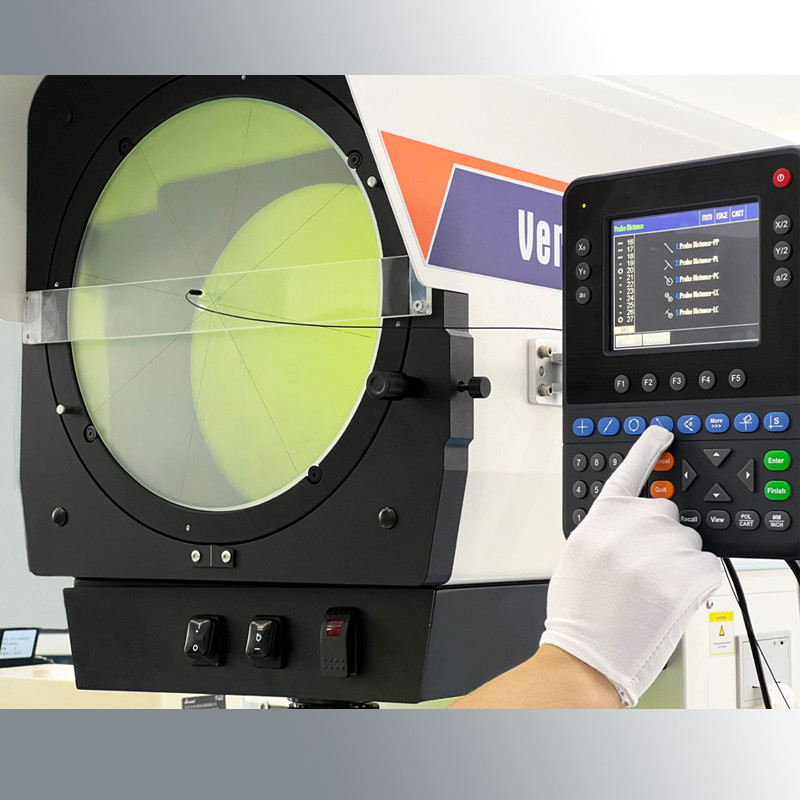

Đầu đọc kỹ thuật số đa chức năng màn hình màu DP400
Đặc điểm:
● Màn hình màu 5.6〃 và nút cảm ứng silicon kín, với đầy đủ thông tin, vận hành thân thiện, tuổi thọ sử dụng lâu dài;
● Lưu 100 yếu tố hình ảnh vĩnh viễn, có thể đặt và lưu ngày hiện tại;
● Đo lường đa chức năng: Điểm, đường thẳng, đường tròn, góc, khoảng cách, hình chữ nhật, ren vít, hình elip, rãnh, bo tròn, cài đặt trước, xây dựng, v.v.;
● Chức năng đếm hướng thuận hoặc ngược, giá trị 1/2, điểm giữa, chức năng cho phép, chức năng Gọi, chức năng REC (ghi) và đo chu kỳ;
● Bù trừ mặt cắt và tuyến tính có sẵn cho 3 trục, đảm bảo độ chính xác đo lường cao;
● Có thể kết nối công tắc chân, máy in, phát hiện cạnh quang học và các công cụ đo lường phụ trợ khác;
● Với hệ tọa độ và cực, và có thể hiển thị milimet và inch, và có thể chuyển đổi dễ dàng;
● Với chức năng cho phép mật khẩu độc lập, để ngăn chặn khả năng sai lệch dữ liệu do thao tác sai, nó cũng có thể thay đổi cài đặt gốc bằng quyền mật khẩu;
● Hỗ trợ nhiều ngôn ngữ: Tiếng Trung, Tiếng Anh và các ngôn ngữ khác.
Thông số kỹ thuật:
| Mô hình | DP400 |
| Mã# | 510-340 |
| Ngôn ngữ | Tiếng Trung giản thể, Tiếng Trung phồn thể, Bồ Đào Nha, Đức và Tiếng Anh, v.v. |
| Kích thước màn hình LCD | 115mm×85mm |
| Độ phân giải màn hình LCD | 640*480 |
| Phạm vi hiển thị kỹ thuật số | 8 chữ số (Với dấu thập phân) |
| Trục hiển thị | 3 trục (X,Y,Z/Q) |
| Mô hình hiển thị Z/Q | Chiều dài hoặc Góc |
| Mô hình hiển thị góc | Độ, Phút và Giây hoặc Độ |
| Tín hiệu thước đo tuyến tính | Sóng vuông TTL hoặc sóng sin AC của hai góc pha 90 ° khác nhau, dung lượng truyền động lớn hơn 10MA |
| Độ phân giải thước đo tuyến tính | 0.1um,0.2um,0.5um, 1um,2um,5um |
| Tốc độ truyền | 4800,9600,14400,19200,38400,57600 |
| Cổng ra dữ liệu | RS232, giao diện DB-9 Mẹ |
| Bàn phím vận hành | Bàn phím kiểu cảm ứng silicon kín |
| Cổng mở rộng | Công tắc chân, Máy in, Tìm cạnh quang học, v.v. |
| Nguồn điện đầu vào | AC90V-240V,15W |
| Môi trường hoạt động | Nhiệt độ làm việc: 0 ℃～40 ℃；Nhiệt độ bảo quản: -10 ℃～60℃；Độ ẩm tương đối:<90%RH |
