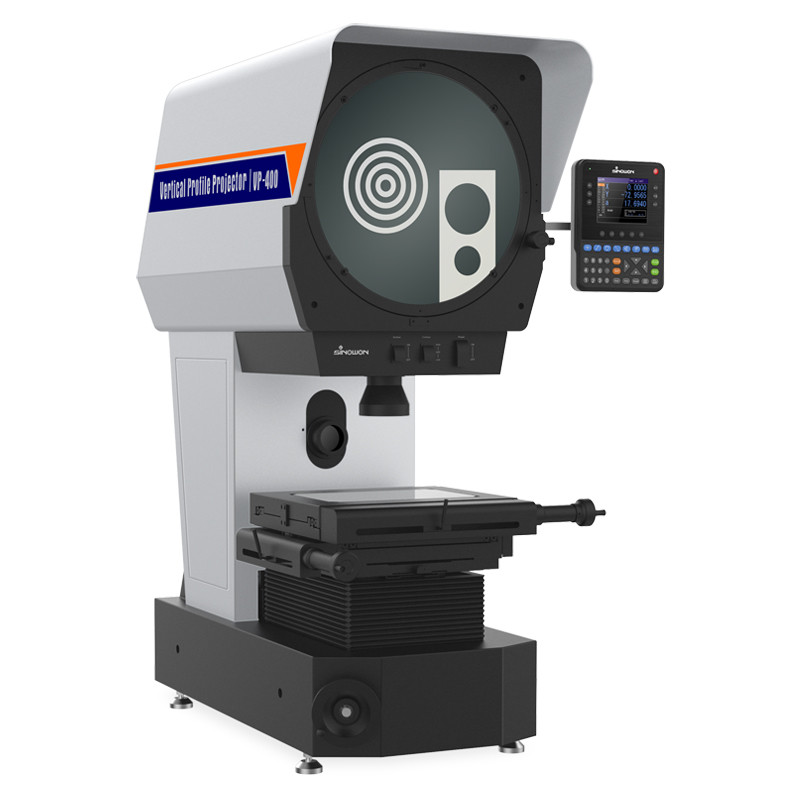

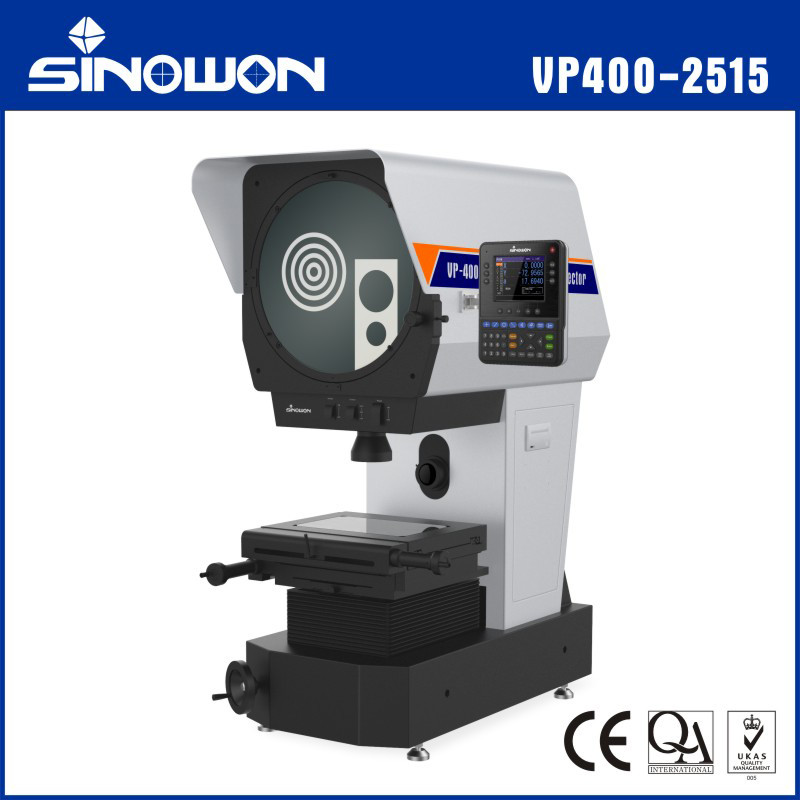

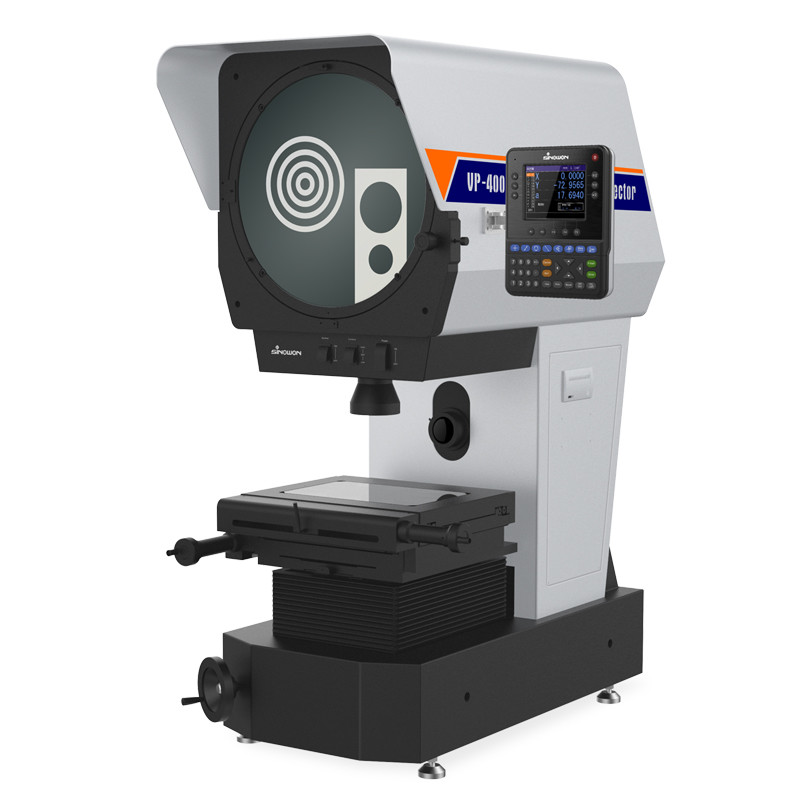

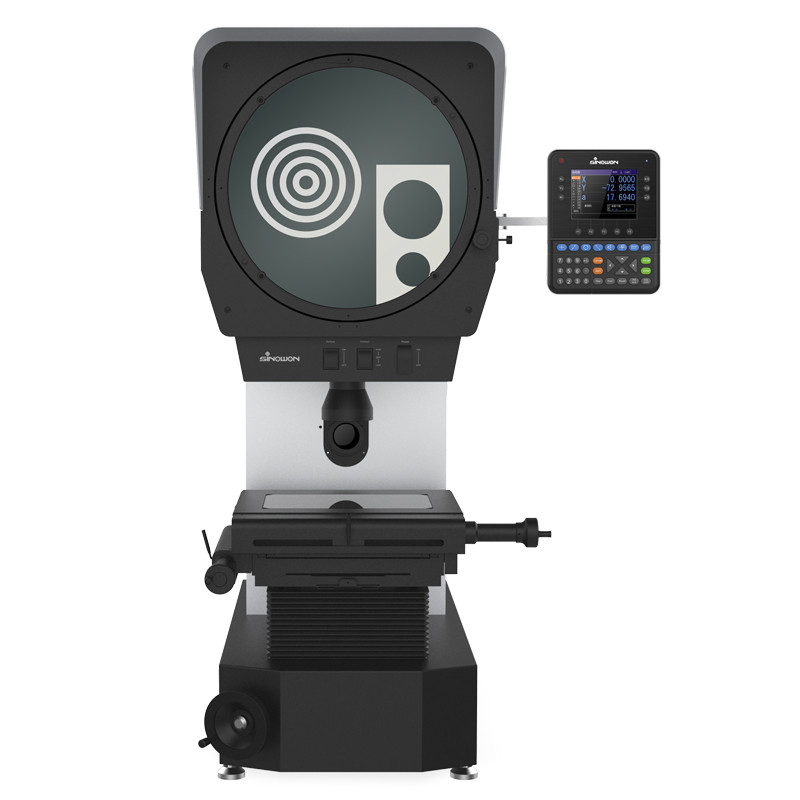

Máy chiếu biên dạng kỹ thuật số thẳng đứng Ø400mm VP400-2515
Tính năng:
● Hệ thống nâng sử dụng ray trượt con lăn chéo và truyền động vít chính xác, giúp việc nâng hạ thoải mái và ổn định hơn;
● Bộ phản xạ quy trình phủ, hình ảnh rõ nét hơn và chống bụi tuyệt vời;
● Chiếu sáng đường viền và bề mặt có thể điều chỉnh, để đáp ứng nhu cầu của các chi tiết khác nhau;
● Đèn LED chiếu sáng tuổi thọ cao và ánh sáng cao nhập khẩu, để đảm bảo nhu cầu đo lường chính xác;
● Hệ thống quang học độ phân giải cao với hình ảnh rõ nét và sai số phóng đại nhỏ hơn 0,08%;
● Hệ thống làm mát quạt hai trục mạnh mẽ, làm tăng đáng kể tuổi thọ sử dụng;
● DRO DP400 mạnh mẽ và đầy màu sắc, thực hiện đo 2D nhanh chóng và chính xác;
● Máy in mini tích hợp, có thể in và lưu dữ liệu;
● Với vật kính 10X tiêu chuẩn, vật kính 5X, 20X, 50X tùy chọn, bàn xoay, công tắc chân, kẹp, v.v.
Thông số kỹ thuật:
| Hàng hóa | Máy chiếu biên dạng kỹ thuật số thẳng đứng Ø400mm | |
| Hình ảnh đảo ngược | VP400-2010 (#511-410) | VP400-2515 (#511-420) |
| Hình ảnh thuận | VP400-2010Z(#511-410Z) | VP400-2515Z(#511-420Z) |
| Kích thước bàn kim loại | 308x408mm | 308x408mm |
| Kích thước bàn kính | 198x306mm | 198x306mm |
| Hành trình bàn | 200x100mm | 250x150mm |
| Kích thước sản phẩm (D×R×C) | 1003x617x1309mm | 1003x617x1309mm |
| Kích thước đóng gói (D×R×C) | 1200x800x1580mm | 1200x800x1580mm |
| Lấy nét | 100mm | |
| Độ chính xác | ≤3+L/200(um) | |
| Độ phân giải | 0.0005mm | |
| Trọng lượng tải | 10Kg | |
| Màn hình | Đường kính:φ412mm, Phạm vi đo ≥ Ø400 | |
| Góc xoay 0~360° ;Độ phân giải: 1 hoặc 0.01°,Độ chính xác 6 | ||
| Đầu đọc kỹ thuật số | DP400 (510-340) Đầu đọc kỹ thuật số LCD đa chức năng đầy màu sắc | |
| Chiếu sáng |
Chiếu sáng đường viền: LED 3.2V/10W |
|
| Môi trường làm việc | Nhiệt độ 20℃±5℃,Độ ẩm 40％－70％RH | |
| Nguồn điện | AC110V/60Hz; 220V/50Hz,150W | |
| Tổng/Trọng lượng tịnh | 280/230kg | 280/230kg |
Ống kính:
| Độ phóng đại | 5X(Tùy chọn) | 10X(Tiêu chuẩn) | 20X(Tùy chọn) | 50X(Tùy chọn) |
| Trường nhìn | φ80mm | Φ40mm | Φ20mm | Φ8mm |
| Khoảng cách làm việc | 65mm | 80mm | 67.7mm | 51.4mm |
Giao hàng tiêu chuẩn:
| Hàng hóa | Mã số | Hàng hóa | Mã số |
| Đầu đọc kỹ thuật số DP400 | 510-340 | Máy in mini | 581-901 |
| Ống kính 10X | 511-110 | Cáp nguồn | 581-921 |
| Nắp chống bụi | 511-911 | Thiết bị kẹp màn hình | 581-341 |

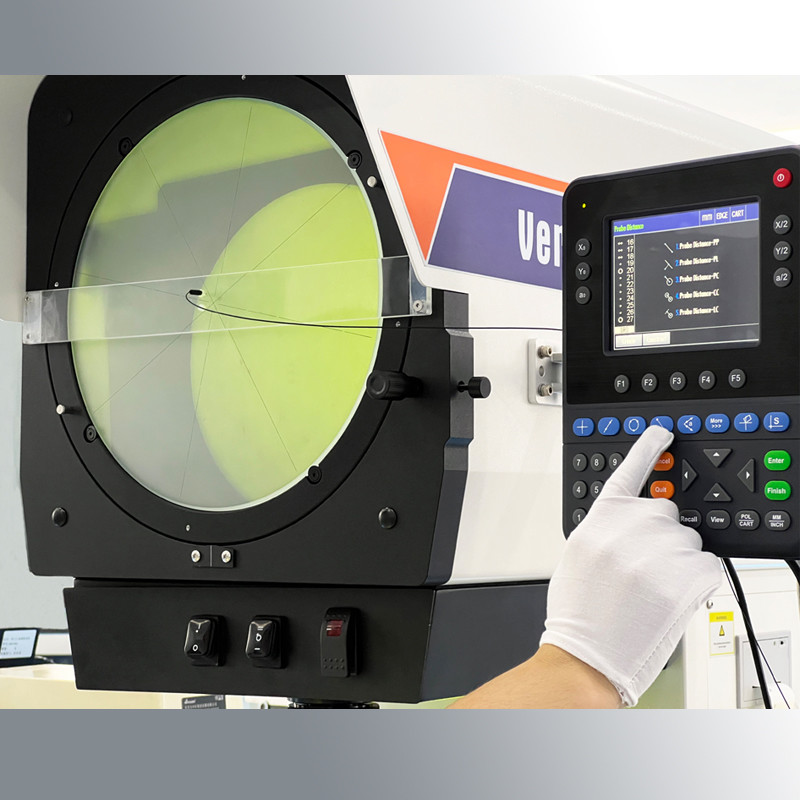

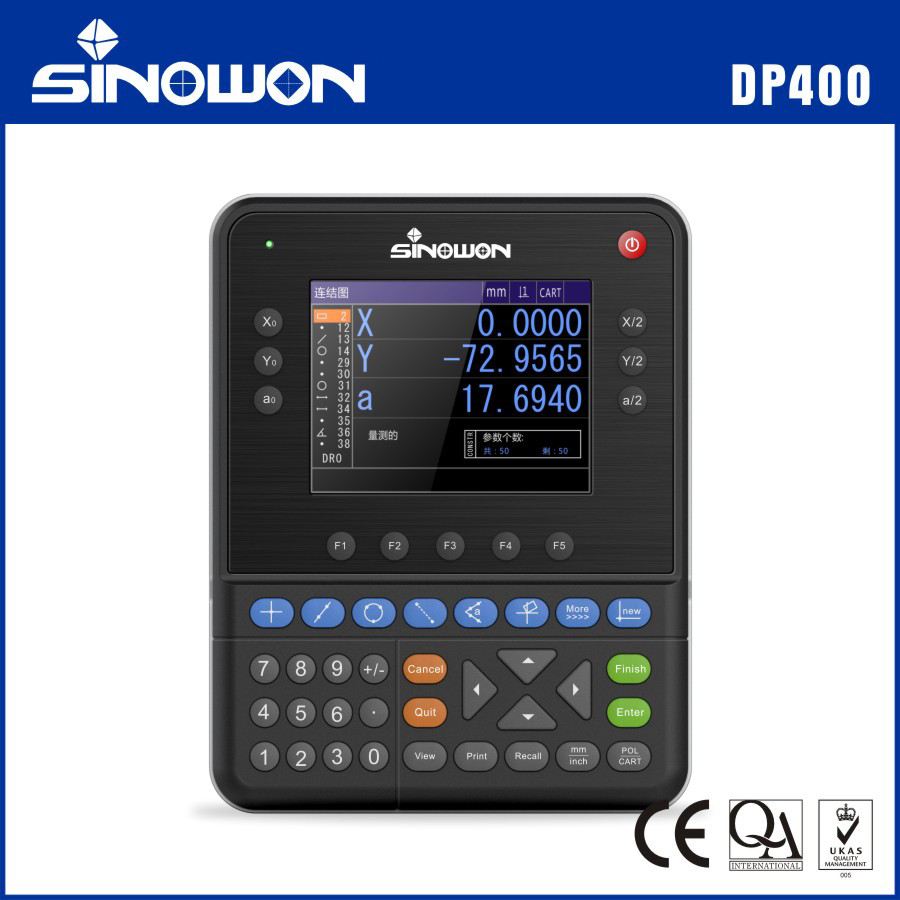

Đầu đọc kỹ thuật số đa chức năng màn hình màu DP400
Tính năng:
● Màn hình màu 5.6〃 và nút cảm ứng silicon kín, với đầy đủ thông tin, vận hành thân thiện, tuổi thọ sử dụng lâu dài;
● Lưu 100 phần tử hình ảnh vĩnh viễn, có thể đặt và lưu ngày hiện tại;
● Đo lường đa chức năng: Điểm, đường, vòng tròn, góc, khoảng cách, hình chữ nhật, ren vít, hình elip, khe, bo tròn, cài đặt trước, xây dựng, v.v.;
● Chức năng đếm hướng thuận hoặc ngược, giá trị 1/2, điểm giữa, chức năng cho phép, Chức năng Gọi, Chức năng REC (ghi) và Đo chu kỳ;
● Bù trừ mặt cắt và tuyến tính có sẵn cho 3 trục, đảm bảo độ chính xác đo lường cao;
● Có thể kết nối công tắc chân, máy in, phát hiện cạnh quang học và các công cụ đo lường phụ trợ khác;
● Với hệ tọa độ và cực, và có thể hiển thị milimet và inch, và có thể chuyển đổi dễ dàng;
● Với chức năng cho phép mật khẩu độc lập, để ngăn chặn khả năng sai lệch dữ liệu do thao tác sai, nó cũng có thể thay đổi cài đặt gốc bằng quyền mật khẩu;
● Hỗ trợ nhiều ngôn ngữ: Tiếng Trung, Tiếng Anh và các ngôn ngữ khác.
Thông số kỹ thuật:
| Mô hình | DP400 |
| Mã số | 510-340 |
| Ngôn ngữ | Tiếng Trung giản thể, Tiếng Trung phồn thể, Bồ Đào Nha, Đức và Tiếng Anh, v.v. |
| Kích thước màn hình LCD | 115mm×85mm |
| Độ phân giải màn hình LCD | 640*480 |
| Phạm vi hiển thị kỹ thuật số | 8 chữ số (Với dấu thập phân) |
| Trục hiển thị | 3 trục (X,Y,Z/Q) |
| Mô hình hiển thị Z/Q | Chiều dài hoặc Góc |
| Mô hình hiển thị góc | Độ, Phút và Giây hoặc Độ |
| Tín hiệu thước đo tuyến tính | Sóng vuông TTL hoặc sóng sin AC của hai góc pha 90 ° khác nhau, dung lượng truyền động lớn hơn 10MA |
| Độ phân giải thước đo tuyến tính | 0.1um,0.2um,0.5um, 1um,2um,5um |
| Tốc độ truyền | 4800,9600,14400,19200,38400,57600 |
| Cổng ra dữ liệu | RS232, giao diện DB-9 Mẹ |
| Bàn phím vận hành | Bàn phím kiểu cảm ứng silicon kín |
| Cổng mở rộng | Công tắc chân, Máy in, Công cụ tìm cạnh quang học, v.v. |
| Nguồn điện đầu vào | AC90V-240V,15W |
| Môi trường hoạt động | Nhiệt độ làm việc: 0 ℃～40 ℃；Nhiệt độ bảo quản:-10 ℃～60℃；Độ ẩm tương đối:<90%RH |
