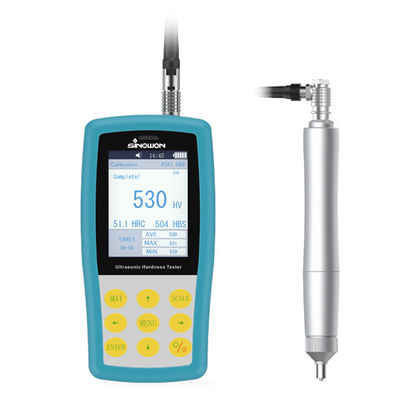

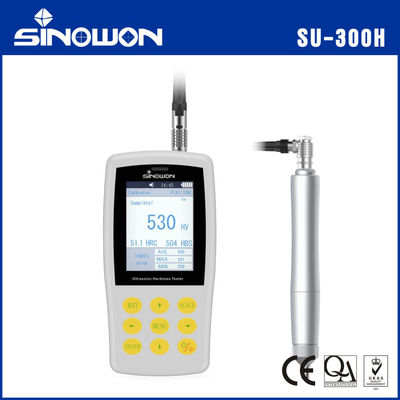

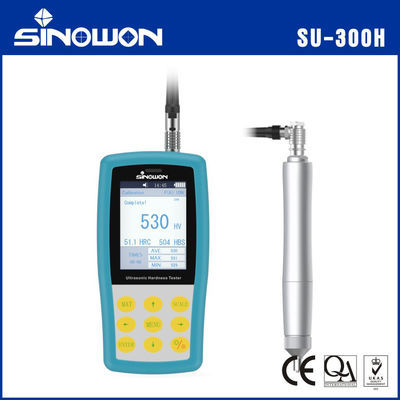

Máy đo độ cứng siêu âm thủ công SU-300H
Giới thiệu SU-300H:
● Máy đo độ cứng siêu âm thủ công SU-300H là một máy đo độ cứng di động cổ điển do tập đoàn Sinowon sản xuất. Nó áp dụng phương pháp trở kháng tiếp xúc siêu âm để đo độ cứng tại chỗ hoặc trong phòng thí nghiệm.
● SU-300H là một máy đo độ cứng NDT vì vết lõm tiếp xúc quá nhỏ để quan sát, nó là một trong những giải pháp tuyệt vời để kiểm tra độ cứng của các sản phẩm đã hoàn thành, chẳng hạn như khuôn, bánh răng, trục, thanh, vít, đường ray, v.v.
● SU-300H không chỉ có thể hoạt động với đầu dò thủ công mà còn hoạt động với đầu dò có động cơ, có thể đáp ứng các ứng dụng khác nhau tùy theo điều kiện khác nhau của độ nhám bề mặt.
● SU-300H tuân theo tiêu chuẩn ASTM A1038-2005, tiêu chuẩn DIN DIN50159-1-2008 và tiêu chuẩn Quốc gia Trung Quốc GB/T 34205-2017.
Đặc điểm nổi bật:
● Độ chính xác hoàn hảo——±3% HV, ±1.5HR, ±3%HB.
● Vết lõm siêu nhỏ—— Chỉ có kính hiển vi công suất cao mới có thể quan sát được vết lõm.
● Đo nhanh——Kết quả trong 2 giây.
● Màn hình LCD lớn——Hiển thị trực tiếp kết quả đo, số lần đếm, giá trị lớn nhất, nhỏ nhất, trung bình và độ lệch.
● Vận hành thân thiện——Vận hành tốt sau khi được đào tạo ngắn.
● Bảo hành đã hứa——Bảo hành 2 năm cho bộ phận chính (Không bao gồm đầu dò).
● Lưu trữ lớn——Lưu 1000 nhóm dữ liệu đo.
● Hiệu chuẩn đơn giản——Lưu 20 nhóm dữ liệu hiệu chuẩn để gọi, cải thiện hiệu quả hiệu chuẩn.
Thông số kỹ thuật:
| Hàng hóa | Máy đo độ cứng siêu âm thủ công | ||||
| Model | SU-300H | ||||
| Mã# | 882-141H | ||||
| Đầu dò tùy chọn | Đầu dò thủ công: 10N, 20N, 49N, 98N; Đầu dò có động cơ: 3N, 5N, 8N, 10N | ||||
| Phạm vi đo (DIN) | HBS:100-500; HV:100-1500; HRC:20-68; HRB:55-100; HRA:37-85; Mpa: 255-2180N/mm | ||||
|
Đo lường Độ chính xác (%) |
Thang đo | ﹤250HV | 250~500HV | 500~800Hv | ﹥800HV |
| HV0.1 | 6 | 7 | 8 | 9 | |
| HV0.3 | 6 | 7 | 8 | 9 | |
| HV0.8 | 5 | 5 | 6 | 7 | |
| HV1 | 5 | 5 | 6 | 7 | |
| HV5 | 5 | 5 | 5 | 5 | |
| HV10 | 5 | 5 | 5 | 5 | |
| Thang đo độ cứng | Vickers (HV); Rockwell C(HRC); Rockwell A(HRA); Rockwell B(HRB);Brinell(HB) | ||||
| LCD | Màn hình màu | ||||
| Hiển thị dữ liệu |
Lực tải, Thời gian thử nghiệm, Kết quả thử nghiệm, Trung bình, Tối đa, Tối thiểu, Độ lệch và thang chuyển đổi. |
||||
| Ngôn ngữ | Tiếng Trung, Tiếng Anh, Tiếng Đức, Tiếng Bồ Đào Nha, Tiếng Thổ Nhĩ Kỳ | ||||
| Đầu ra dữ liệu | Thiết bị đầu cuối RS232/Máy in Bluetooth | ||||
| In | Bluetooth | ||||
| Lưu trữ dữ liệu | Để lưu 1000 nhóm dữ liệu đo và 20 nhóm dữ liệu hiệu chuẩn | ||||
| Nhập từ | Chữ cái và chữ số | ||||
| Môi trường làm việc | Nhiệt độ: -10°C đến 50°C; Độ ẩm: 30%-80% R.H. | ||||
| Điện áp pin | Pin lithium có thể sạc lại; Điện áp: 4.2V, 3200mAh | ||||
| Điện áp sạc | AC220V/50Hz, 110V/60Hz | ||||
| Kích thước và trọng lượng bộ phận chính | Kích thước bộ phận chính: 160 x 80 x 30mm (D x R x C); Đầu dò thủ công: Φ22×153mm; Trọng lượng (Không có đầu dò): 0.5Kg | ||||
| Kích thước và trọng lượng đóng gói | Kích thước đóng gói: 320 x 430 x 155mm (D x R x C); Trọng lượng đóng gói (Giao hàng tiêu chuẩn): 4.3Kg | ||||
Đầu dò thủ công máy đo độ cứng siêu âm
Tính năng:
Thông số kỹ thuật đầu dò thủ công:
| Loại đầu dò | HP-1K | HP-2K | HP-5K | HP-10K |
| Mã# | 882-311 | 882-321 | 882-331 | 882-341 |
| Ghi chú | Tùy chọn | Tiêu chuẩn | Tùy chọn | Tùy chọn |
| Lực tải | 10N | 20N | 50N | 98N |
| Đường kính | 21mm | 21mm | 21mm | 21mm |
| Chiều dài | 154mm | 154mm | 154mm | 154mm |
| Đường kính thanh dao động | 2.4mm | 2.4mm | 3mm | 3mm |
| Độ nhám của bề mặt đo | Ra<3.2um | Ra<5um | Ra<10um | Ra<15um |
| Trọng lượng tối thiểu của vật liệu thử nghiệm | 0.3kg | 0.3kg | 0.3kg | 0.3kg |
| Độ dày tối thiểu của vật liệu thử nghiệm | 2mm | 2mm | 2mm | 2mm |

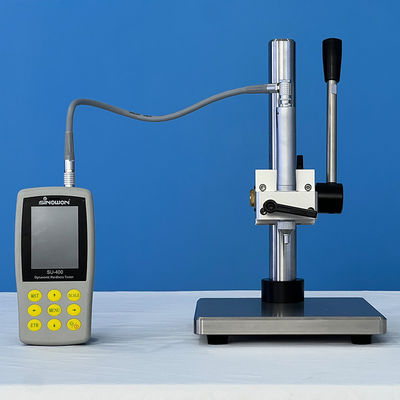

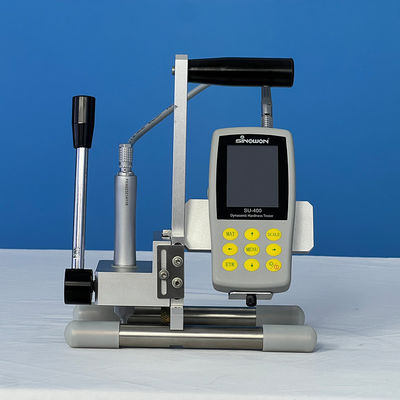

Đầu dò có động cơ máy đo độ cứng siêu âm:
Tính năng:
Thông số kỹ thuật đầu dò có động cơ:
| Loại đầu dò | MP-300 | MP-500 | MP-800 | MP-1000 | MP-2000 |
| Mã# | 882-221 | 882-231 | 882-241 | 882-251 | 882-261 |
| Ghi chú | Tùy chọn | Tùy chọn | Tùy chọn | Tùy chọn | Tùy chọn |
| Lực tải | 3N | 5N | 8N | 10N | 20N |
| Đường kính | 46mm | 46mm | 46mm | 46mm | 46mm |
| Chiều dài | 200mm | 200mm | 200mm | 200mm | 200mm |
| Đường kính thanh dao động | 3.7mm | 3.7mm | 3.7mm | 3.7mm | 3.7mm |
| Trọng lượng tối thiểu của vật liệu thử nghiệm | 0.3kg | 0.3kg | 0.3kg | 0.3kg | 0.3kg |
| Độ dày tối thiểu của vật liệu thử nghiệm | 2mm | 2mm | 2mm | 2mm | 2mm |
Ứng dụng Máy đo độ cứng Dynasonic vạn năng di động:
