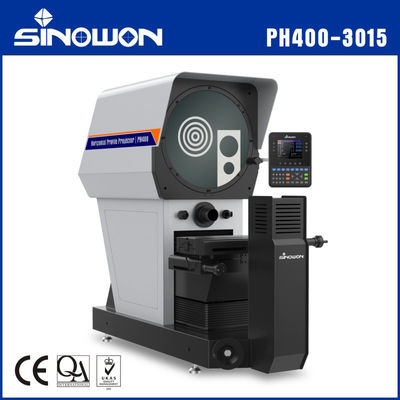

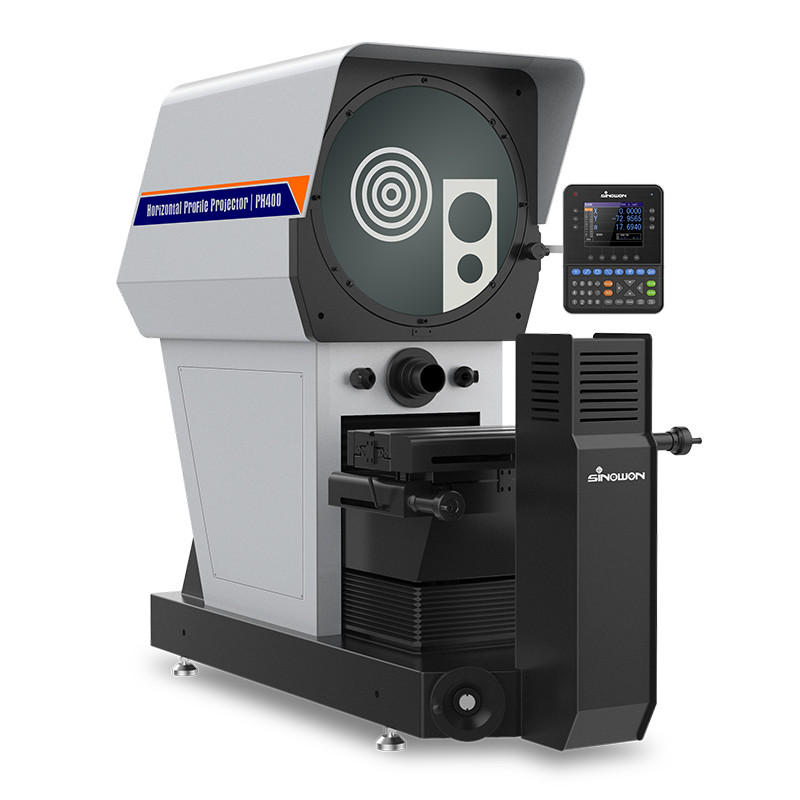

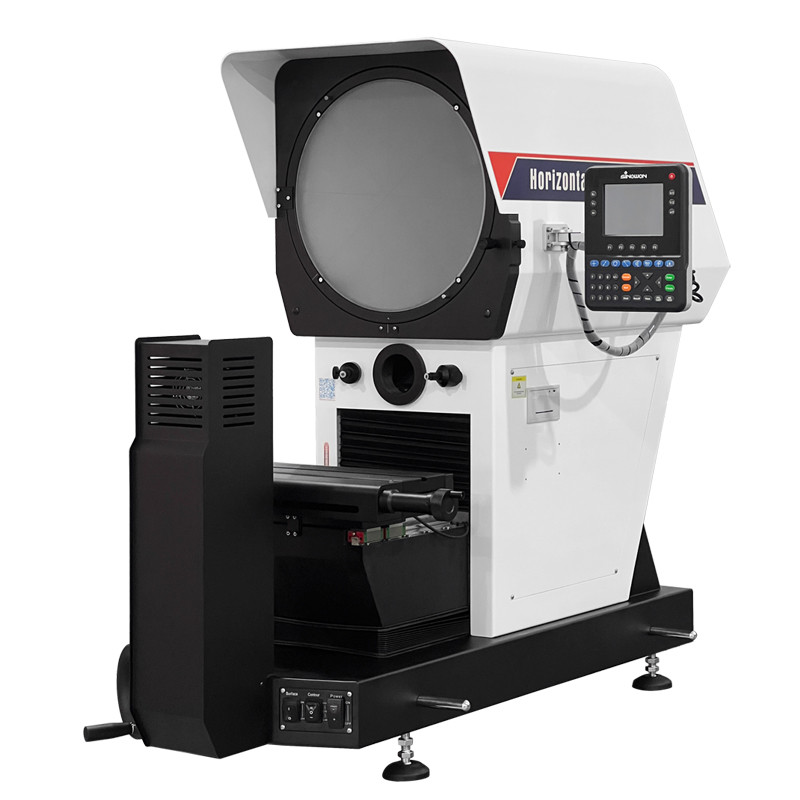

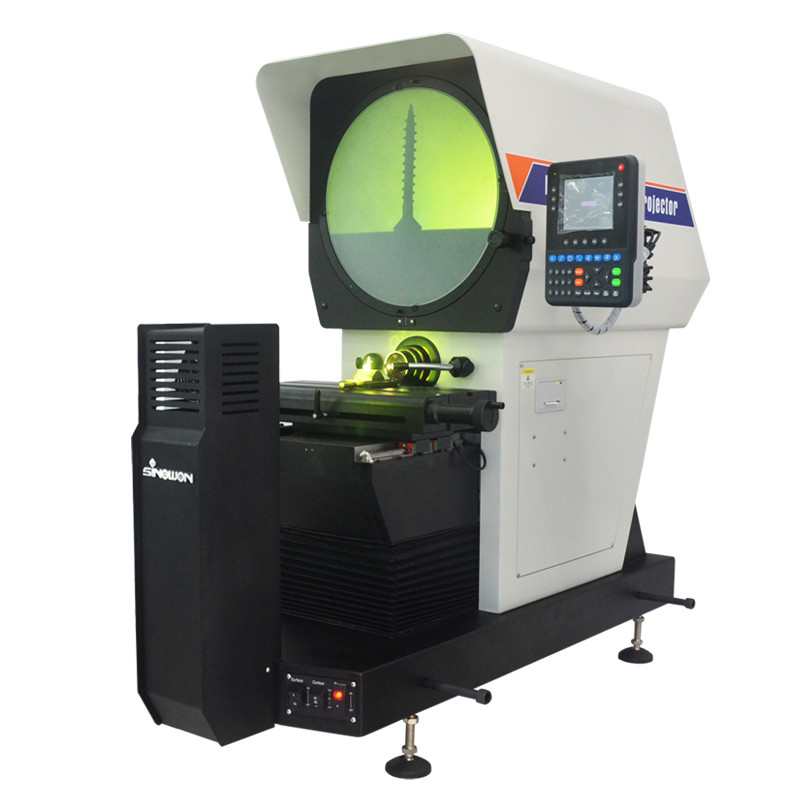

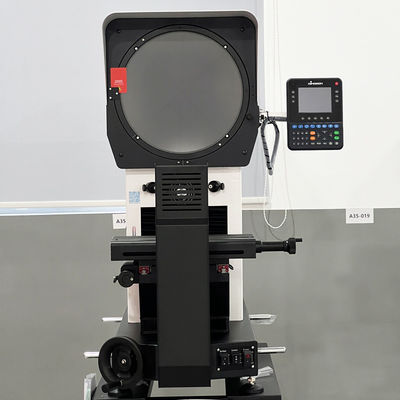

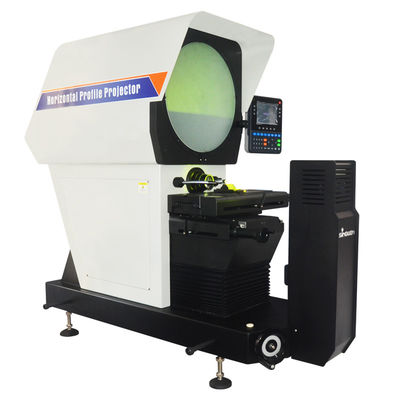

Ø400mm Digital Horizontal Profile Projector PH400-3015
Đặc điểm:
Ứng dụng sản phẩm:
Máy chiếu hồ sơ là một thiết bị đo được sử dụng để đo hoặc so sánh. Nó bao gồm hộp chiếu, cơ thể chính và bàn làm việc. Nó được sử dụng rộng rãi trong ngành công nghiệp sản xuất cơ khí,thiết bị, khuôn, công cụ, ngành công nghiệp nhẹ, và phòng đo lường và xưởng liên quan đến các nhà máy và mỏ trong ngành công nghiệp đồng hồ điện tử và đồng hồ.cũng có thể phát hiện đường viền và hình dạng bề mặt của các mảnh phức tạp khác nhau, bao gồm các mẫu, các bộ phận đóng dấu, cam, sợi, bánh răng, hình thành các tập tin, vòi sợi, và các công cụ, công cụ và bộ phận cắt khác nhau.
Chi tiết:
| Hàng hóa | Máy chiếu hình ngang kỹ thuật số 400mm |
| Chế độ | PH400-3015 |
Mã# | 512-400 |
| Kích thước của giai đoạn làm việc | 455x126mm |
| Chuyến đi giai đoạn làm việc | 300x150mm |
| Tập trung | 120mm |
| Độ chính xác | ≤3+L/200 ((um) |
| Nghị quyết | 0.0005mm |
| Trọng lượng tải | 15kg |
| Màn hình | Chiều kính:412mm, Phạm vi đo ≥ Ø400 |
| góc xoay 0 ~ 360 °; Resolution: 1 or 0.01°, độ chính xác 6 | |
| Đọc số | DP400 đa chức năng màu LCD đọc kỹ thuật số |
| Ánh sáng | Ánh sáng đường viền:3.2V/10W LED |
| Môi trường làm việc | Nhiệt độ: 20 °C ± 5 °C, độ ẩm: 40% - 70% RH |
| Cung cấp điện | AC110V/60Hz; 220V/50Hz, 200W |
| Kích thước (L × W × H) | 1210*633*1455mm |
| Kích thước bao bì (L × W × H) | 1630*780*1500mm |
| Trọng lượng ròng | 350/300kg |
Ống kính:
| Tăng kích thước | 5X ((Opt.) | 10X ((Std.) | 20X ((Opt.) | 50X ((Opt.) |
| Thể hình | φ80mm | Φ40mm | Φ20mm | Φ8mm |
| Khoảng cách làm việc | 65mm | 80mm | 67.7mm | 51.4mm |
Màn hình màu đa chức năng đọc kỹ thuật số DP400
Đặc điểm:
Ø 5.6 ∆ Màn hình màu và nút cảm ứng silicone kín, với thông tin đầy đủ, hoạt động dễ dàng, sử dụng lâu;
Ø Lưu trữ 100 yếu tố hình ảnh vĩnh viễn, có thể đặt và lưu ngày hiện tại;
Ø Đo nhiều chức năng: Điểm, đường thẳng, vòng tròn, góc, khoảng cách, hình chữ nhật, dây vít, hình elip, khe cắm, làm tròn, đặt trước,cấu trúc,v.v.
Ø Chức năng đếm hướng ngược hoặc ngược, giá trị 1/2, điểm giữa, chức năng cho phép, chức năng Call, chức năng REC ((record) và đo chu kỳ;
Ø Phần cắt và bù tuyến tính có sẵn cho 3 trục, đảm bảo độ chính xác đo rất cao;
Ø Có thể kết nối công tắc chân, máy in, phát hiện cạnh quang học và nhiều công cụ đo hỗ trợ khác;
Ø Với hệ thống cực và tọa độ, có thể hiển thị mm và inch, và có thể di chuyển dễ dàng;
Ø Với chức năng cho phép mật khẩu độc lập, để ngăn chặn khả năng sai lệch dữ liệu do hoạt động sai, nó cũng có thể thay đổi cài đặt ban đầu bằng quyền mật khẩu;
Ø Hỗ trợ nhiều ngôn ngữ:Tiếng Trung Quốc, tiếng Anh và các ngôn ngữ khác.
Thông số kỹ thuật:
| Mô hình | DP400 |
| Mã# | 510-340 |
| Ngôn ngữ | Tiếng Trung Quốc đơn giản, Trung Quốc phức tạp, Bồ Đào Nha, Đức và tiếng Anh, v.v. |
| Kích thước màn hình LCD | 115mm × 85mm |
| Độ phân giải màn hình LCD | 640*480 |
| Phạm vi hiển thị số | 8 chữ số ((với dấu chấm thập phân) |
| Trục hiển thị | 3 trục (X,Y,Z/Q) |
| Mô hình hiển thị Z/Q | Chiều dài hoặc góc |
| Mô hình hiển thị góc | Bằng cấp, phút và thứ hai hoặc cấp |
| Tín hiệu quy mô tuyến tính | TTL sóng vuông hoặc sóng sinus AC với hai góc pha khác nhau 90 °, công suất truyền lớn hơn 10MA |
| Độ phân giải quy mô tuyến tính | 0.1m,0.2m,0.5mm, 1mm,2mm,5mm |
| Tỷ lệ Baud | 4800,9600,14400,19200,38400,57600 |
| Cổng đầu ra dữ liệu | RS232,DB-9 Giao diện cha mẹ |
| Khóa phím hoạt động | Bàn phím cảm ứng silicone kín |
| Cổng mở rộng | Chuyển chân, máy in, máy tìm cạnh quang học, vv |
| Cung cấp điện đầu vào | AC90V-240V,15W |
| Môi trường hoạt động | Nhiệt độ làm việc: 0 °C-40 °C; Nhiệt độ lưu trữ:-10 °C-60 °C; Độ ẩm tương đối: < 90% RH |
