Hệ Thống Đo Quang Độ Cứng Brinell BrinScan
Giới thiệu:
● Hầu hết các Máy Đo Độ Cứng Brinell hiện tại đều đo độ lõm bằng kính hiển vi đọc cơ học truyền thống. Nó yêu cầu độ chính xác đọc trực quan cao, dễ bị ảnh hưởng bởi các yếu tố môi trường. Hơn nữa, đường kính đọc trực quan phải được ghi lại thủ công. Sau khi đo ít nhất hai lần để lấy giá trị trung bình, người vận hành phải tra bảng độ cứng để tìm giá trị Độ cứng Brinell tương ứng.

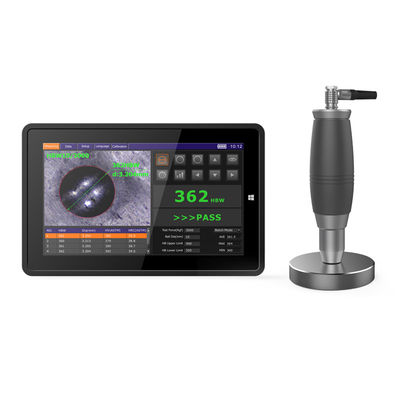

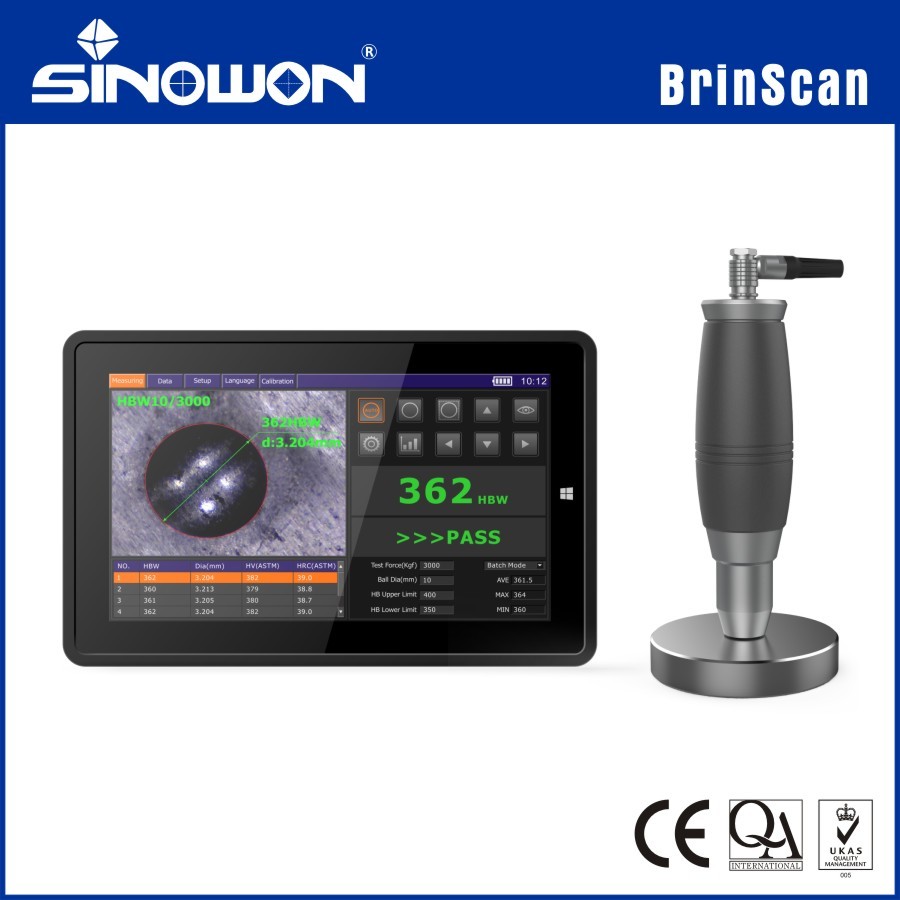

● BrinScan là Hệ Thống Đo Quang Brinell Tự Động được phát triển dựa trên hệ điều hành Windows. Nó có thể được sử dụng để kết nối với bất kỳ loại Máy Đo Độ Cứng Brinell nào trên thị trường, tự động lấy độ cứng Brinell và sẽ thay thế kính hiển vi đọc cơ học truyền thống.
● BrinScan áp dụng công nghệ hình ảnh tiên tiến, chụp độ lõm bằng kính hiển vi kỹ thuật số di động và xác định độ lõm một cách chính xác ngay cả trong nền phức tạp để đo độ cứng Brinell. Người vận hành không cần dự đoán cạnh của độ lõm, ghi lại chiều dài độ lõm và kiểm tra bảng độ cứng. BrinScan có thể thực hiện đo tự động, ghi tự động, lưu tự động và tạo biểu đồ đo độ cứng tự động.
● Một người vận hành chuyên nghiệp cần khoảng hai phút khi hoàn thành một phép đo bằng kính hiển vi đọc cơ học, điều này dẫn đến hiệu quả thấp. Và các lỗi lan truyền sẽ xảy ra trong quá trình đo trong khi việc vận hành BrinScan không cần người vận hành chuyên nghiệp và độ cứng Brinell sẽ xuất hiện chính xác trong vòng một giây.
Ứng dụng:
BrinScan có thể được sử dụng trong phòng thí nghiệm và cũng có thể được sử dụng để kết nối với máy tính bảng Windows và máy tính xách tay tại chỗ.
Tính năng:
1. Thiết kế hợp lý:
Kính hiển vi di động áp dụng thiết kế hợp lý. Nó có vẻ ngoài tinh tế và cảm giác tay thoải mái.
2. Đầu dò từ tính
Bề mặt tiếp xúc của kính hiển vi đo áp dụng nam châm vòng, giúp nó hấp thụ theo chiều dọc trên mẫu từ tính mà không cần sự trợ giúp của tay.
3. Hình ảnh HD
Kính hiển vi sử dụng nguồn sáng lạnh LED, hệ thống quang học độ nét cao và camera kỹ thuật số CMOS. Độ lõm có thể xuất hiện lại rõ ràng trong hình ảnh.
4. Tự động nhận dạng

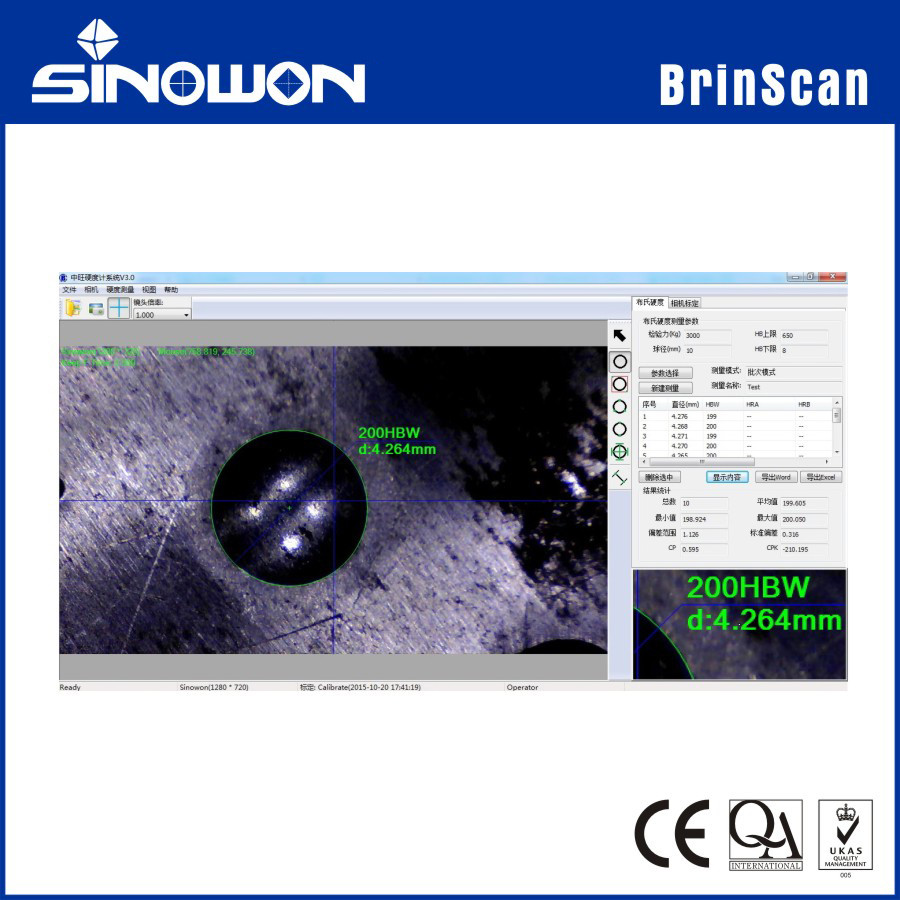

BrinScan có thể tự động xác định cạnh độ lõm và tự động đo vòng độ lõm (trên 200 điểm cho một vòng). Nó tính toán đường kính và tự động lấy độ cứng Brinell. Đối với độ lõm lớn, toàn bộ độ lõm không cần hiển thị, hơn 1/2 độ lõm xuất hiện trên giao diện có thể được đo.
5. Đo một phím

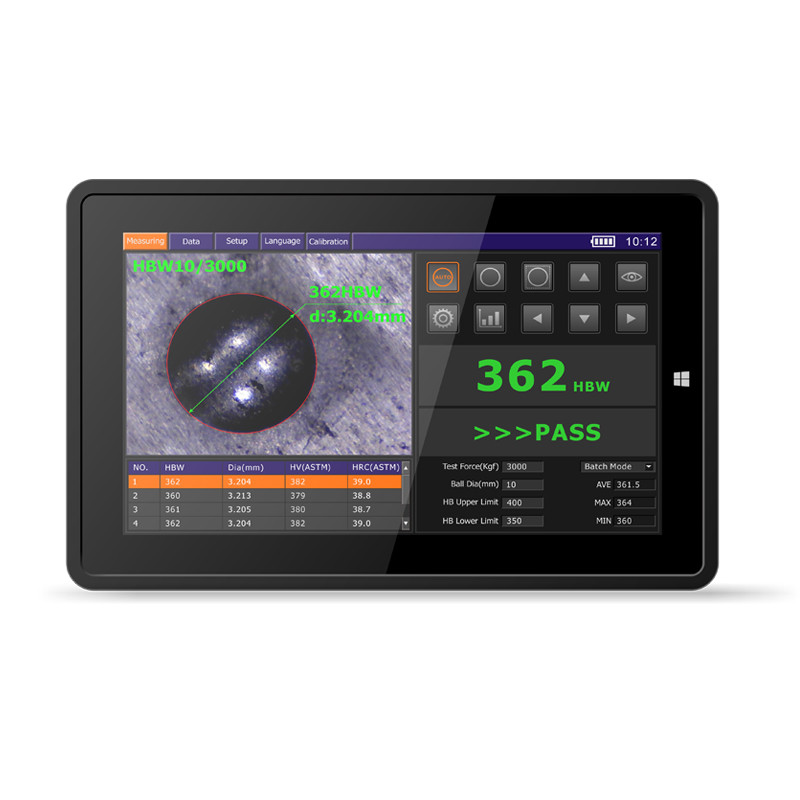

BrinScan có giao diện đơn giản và hào phóng, người vận hành có thể sử dụng mà không cần đào tạo chuyên nghiệp. Không cần phải chọn thủ công, chỉ cần một thao tác phím, đường kính độ lõm và giá trị độ cứng sẽ xuất hiện.
BrinScan cũng bảo lưu chức năng lựa chọn cơ bản như Hai điểm, Ba điểm và lựa chọn toàn bộ. Độ phóng đại hình ảnh có thể được sử dụng trong đo thủ công, cải thiện độ chính xác đo thủ công.
6. Hiệu chuẩn dễ dàng
Hiệu chuẩn ban đầu của BrinScan có thể được thực hiện bằng thước thủy tinh và khối độ cứng tiêu chuẩn Brinell. Sau khi hiệu chuẩn một thang đo (giá trị K), nó không cần hiệu chuẩn lại khi thang đo đo được thay đổi, chúng ta có thể đo trực tiếp trong thang đo mới.
7. Xuất báo cáo
BrinScan hiển thị đường kính độ lõm, giá trị đo, Tối đa, Tối thiểu, giá trị chuyển đổi (HRA, HRB, HRC, HV, HS, độ bền kéo, v.v.). Tự động lưu hình ảnh độ lõm và bộ phận và người vận hành có thể do người dùng xác định. Word, Excel có thể được tạo tự động mà không cần ghi thủ công.
8. Khả năng tương thích mạnh mẽ
BrinScan có thể được sử dụng để kết nối với bất kỳ loại Máy Đo Độ Cứng Brinell nào, tương thích với WIN7, WIN8, WIN10.
Thông số kỹ thuật:
| Hàng hóa | Hệ Thống Đo Quang Độ Cứng Brinell |
| Chế độ | BrinScan |
| Trường nhìn của camera | 3.3x2.2mm |
| Phạm vi đo | 8～650HBW |
| Độ phân giải độ lõm | 0.1um |
| Độ phân giải độ cứng | 0.1HBW |
| Độ chính xác đo | ±1%(HBW10/3000) |
| Đầu dò tương thích | Bi thép 10mm và 5mm |
| Chiều dài độ lõm | 1.2～6mm |
| Hệ điều hành | Win7, Win8, Win10, Win11 |
