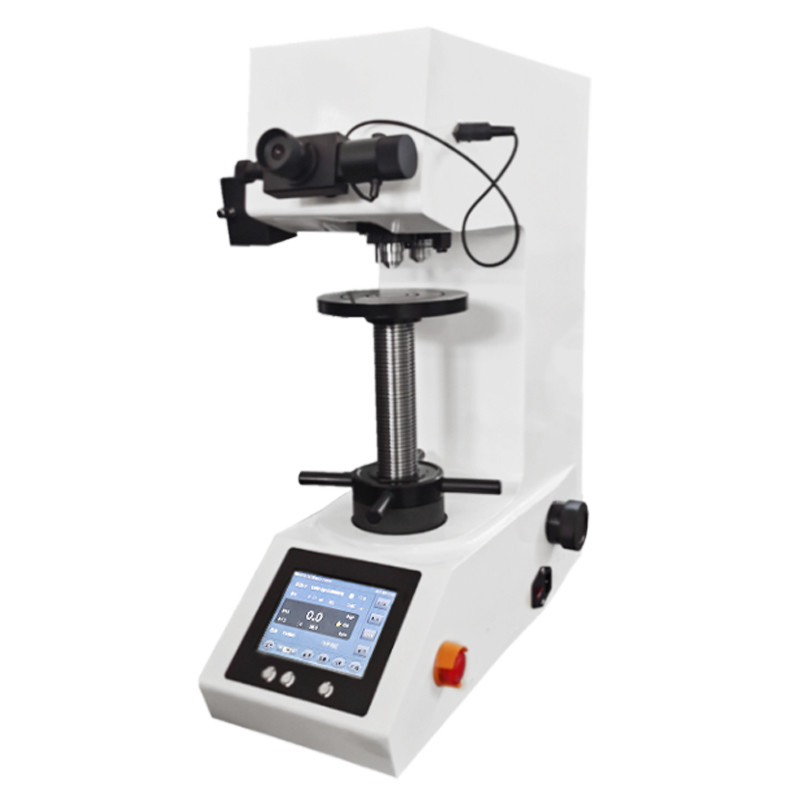

Máy kiểm tra độ cứng MacroVickers tự động AutoVicky ZHV-WH0503
Phương pháp Vickers dựa trên một hệ thống đo quang học, nó xác định một phạm vi tải trọng nhẹ bằng cách sử dụng một thùng nhọn kim cương để tạo ra một vết nhăn được đo và chuyển đổi thành một giá trị độ cứng.Nó rất hữu ích để thử nghiệm trên một loại vật liệu rộng, nhưng các mẫu thử phải được đánh bóng để có thể đo kích thước dấu ấn. Một viên kim cương hình kim tự tháp cơ sở vuông được sử dụng để thử nghiệm theo thang điểm Vickers.từ 10gm đến 1Kgf, mặc dù tải trọng Vickers "Macro" có thể lên đến 50 kg hoặc hơn.
Tôi...nthêm:

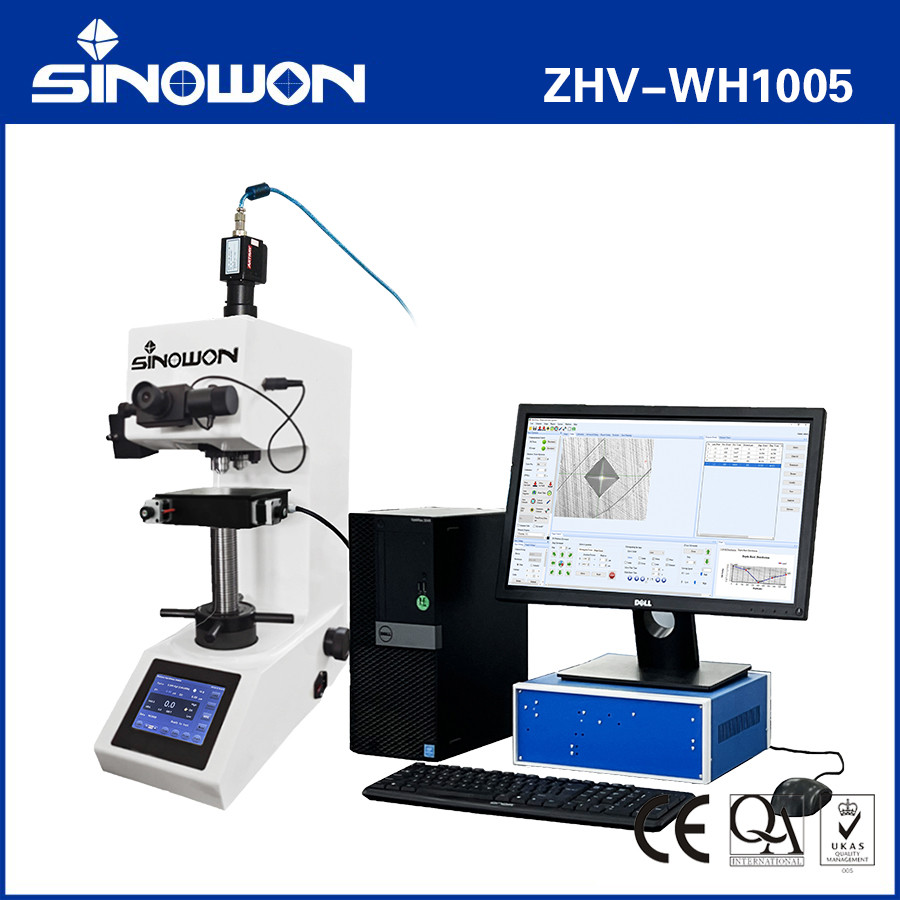

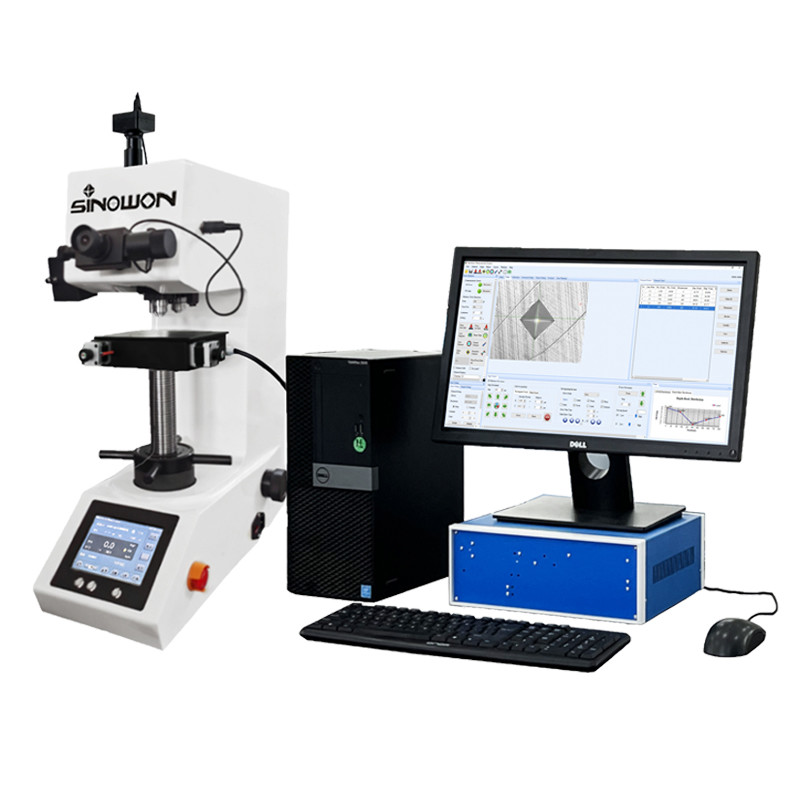

AutoVicky ZHV-WH Series là một hệ thống kiểm tra độ cứng macro-Vickers tự động với thị giác máy, nền tảng X-Y động cơ và hệ thống phần mềm máy tính,nó được áp dụng để kiểm tra thang đo độ cứng Vickers của kim loại, gốm sứ và composite. Vì vết thâm thử rất nhỏ trong thử nghiệm Vickers, nó hữu ích cho nhiều ứng dụng khác nhau:kiểm tra các vật liệu rất mỏng như tấm giấy hoặc đo bề mặt của một bộ phận, các bộ phận nhỏ hoặc khu vực nhỏ, đo các cấu trúc vĩ mô riêng lẻ,hoặc đo độ sâu của trường hợp cứng bằng cách cắt một phần và thực hiện một loạt các vết thâm để mô tả một hồ sơ của sự thay đổi độ cứng.
Tính năng sản phẩm:
Thông số kỹ thuật:
| Hàng hóa | Máy kiểm tra độ cứng MacroVickers tự động | ||||
| Mô hình | AutoVicky ZHV-WH0503 | AutoVicky ZHV-WH1005 | AutoVicky ZHV-WH3010 | AutoVicky ZHV-WH5010 | |
| Mã# | 821-170-0503 | 821-170-1005 | 821-170-3010 | 821-170-5010 | |
| Lực tải | N | 0.3; 0.5; 1.0; 2.0; 3.0; 5.0 | 4.99.8; 19.6; 29.449.098.0 | 1.0; 3.0; 5.0; 10.0; 20.0; 30.0 | 1.0; 5.0; 10.0; 20.0; 30.0- 50.0 |
| Kgf | 2.94; 4.99.8; 19.6; 29.449.0 | 0.5; 1.0; 2.0; 3.0; 5.0; 10.0 | 9.8; 29.449.098.0; 196; 294 | 9.849.098.0; 196; 294; 490 | |
| Mục tiêu | 10×,40× | 10×,40× | 10×,40× | 10×20, | |
| Hệ thống tải | Tự động | ||||
| Giai đoạn X-Y có động cơ | Động cơ bước nhỏ với kích thước L:255*W:205mm | ||||
| X-Y giai đoạn đột quỵ | 50x50mm | ||||
| Bước tối thiểu | 0.625um | ||||
| Ngôn ngữ | Tiếng Anh | ||||
| Thời gian tải | 1 ~ 60s điều chỉnh | ||||
| Tháp pháo | Tháp tháp tự động | ||||
| Mục tiêu | 10×, 40× | ||||
| Hệ thống lấy nét trục Z | Manual-Focus bằng bánh tay chéo | ||||
| Đơn vị đo tối thiểu | 0.025 μm | ||||
| Tối đa. | 170mm | ||||
| Đổ cổ | 135mm | ||||
| Tiêu chuẩn thực thi | GB/T 4340.2; ISO 6507; ASTM E92; JIS Z2244 | ||||
| Cung cấp điện | 220 VAC, 50/60 Hz | ||||
| Kích thước (L × W × H) | (540*240*630) mm | ||||
| Kích thước bao bì | (620*485*800) mm | ||||
| Phần mềm kiểm tra tự động | Phần mềm phân tích và đo hình ảnh ATS-100 (Dongle và CD) | ||||
| Loại máy quay | Máy ảnh 5 Megapixel HD | ||||
| ống adapter máy ảnh | ZHV-WH1005-1X | ||||
| Bộ điều khiển chuyển động | Hệ thống điều khiển nền tảng tự động X-Y | ||||
| Màn hình | 21.5 HDMI Monitor | ||||
| Trọng lượng ròng | 80kg | ||||
| Trọng lượng tổng | 105kg | ||||
Việc giới thiệu phần mềm đo lường Vickers và Knoop
Ưu điểm phần mềm:
1Nó có thể nhận ra quét toàn cảnh, quét đồ họa tổng thể của sản phẩm đến máy tính, chọn bất kỳ vị trí nào, và sản phẩm sẽ tự động di chuyển đến vị trí cần thiết.
2Nó có thể hỗ trợ 17 cách lập kế hoạch đường dẫn, đặt bất kỳ số nào, chẳng hạn như tọa độ 30 điểm, nhấp vào khởi động, và máy sẽ tự động hoàn thành phép đo 30 điểm mà không cần vận hành bằng tay,tải tự động, lấy nét tự động và đo tự động.
3Được trang bị động cơ trục Z tùy chọn và hệ thống lấy nét tự động, không cần phải tự tìm ra độ dài tiêu cự và máy tự động lấy nét.Tất cả các bước được hoàn thành bởi phần mềm để tránh lỗi đo bằng tay.
Chức năng cơ bản:
● Khả năng nhận dạng tự động của hình ảnh nhấp là hàng đầu, và hiệu quả phát hiện, sự ổn định và độ chính xác của kết quả phát hiện là cao.
● Hai loại hiệu chuẩn: hiệu chuẩn quang học, hiệu chuẩn khối độ cứng (bộ thủ công / tự động).khối tiêu chuẩn đa tùy ý và hiệu chuẩn phân đoạn và đo lường ưa thích.
● Ngoài việc đo tự động, có ba tùy chọn đo thủ công: đo bốn bên, đophép đo đường chéo và phép đo bốn điểm (trật tự lựa chọn bốn đỉnh có thể tùy ý).
● Có ba loại dấu nhọn được hỗ trợ: "Bốn góc", "Chữ thập đỏ" và "Vòng tròn".
● Trong khi đo bằng tay, nó có chức năng kính lúp, thuận tiện để tìm vị trí đỉnh nhăn;
● Chức năng phím tắt độc đáo có thể nhanh chóng di chuyển đỉnh đã chọn để làm cho hoạt động đo hiệu quả hơn.
● Cung cấp khoảng cách pixel và khoảng cách vật lý của đường chéo nhô và tính giá trị HV / HK dưới tải lượng hiện tại trong thời gian thực.
● Chuyển đổi tự động của tháp pháo (chuyển đổi của ống kính mục tiêu và indenter).
● 5 triệu máy ảnh kỹ thuật số để hiển thị video nhấp vào máy tính. Nó có thể chụp và lưu trữ hình ảnh.
● Hiển thị thời gian thực và cập nhật trạng thái của bộ kiểm tra độ cứng hiện tại: hiện tại trục / ống kính mục tiêu, thời gian giữ tải, lực tải, vv
● Khoảng cách giữa hai điểm có thể được đo bằng tay; Nhiều nhóm khoảng cách cũng có thể được hiển thị trên video hoặc hình ảnh cùng một lúc.
● Trong trường hợp có độ phân giải khác nhau, ống kính khác nhau và tải trọng khác nhau, phần mềm sẽ tự động chọn hệ số hiệu chuẩn tốt nhất.
● Tất cả các thông tin về điểm thử nghiệm có thể được xác định và đánh dấu riêng biệt hoặc theo yêu cầu của khách hàng.Thông tin nhận dạng điểm thử nghiệm sẽ được hiển thị trong bảng trình tự giá trị thử nghiệm và sơ đồ hạch để dễ truy vấnChức năng này rất quan trọng cho phân tích và xử lý tiếp theo.
● Xem các tiêu chuẩn chuyển đổi độ cứng GB, DIN, ISO, ASTM và các tiêu chuẩn khác để nhận ra: Vickers HV, Knoop HK; Rockwell: HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK; Bề mặt Rockwell: HR15N, HR30N, HR45N, HR15T,HR30T, HR45T; thực hiện chuyển đổi lẫn nhau giữa các giá trị độ cứng như Brinell HBS và Brinell HBW.
● Khi đo chuỗi đường dẫn lớp cứng, có nhiều chế độ thiết lập khởi tạo linh hoạt, tự động lưu và nhập chuỗi đường dẫn trước đó;Con đường đo lường cũng có thể được lưu theo ý muốn để nạp lại.
● Kết quả đo chuỗi đường tự động tạo ra giá trị độ sâu lớp cứng tương ứng và đường cong thay đổi độ cứng.
● Nhiều chế độ phân tích có thể được chọn cho dữ liệu đo; Tất cả kết quả có thể được đặt thành báo cáo đồ họa.
● Nội dung và định dạng báo cáo có thể được thiết lập linh hoạt, và tài liệu WORD và EXCEL có thể được tạo tự động.
● Mật khẩu và quyền quản lý có thể được thiết lập: các nhà khai thác thông thường chỉ có thể đo độ cứng theo các cài đặt đã thiết lập.
● Công cụ chuyển đổi giá trị độ cứng tiêu chuẩn tích hợp có thể tự động chuyển đổi giá trị độ cứng đo theo bảng và liệt kê nó trong bảng kết quả.
Chức năng nâng cao:
● Chức năng lấy nét tự động.Tự động lấy nét của nhâm nhập có thể được thực hiện, và thời gian lấy nét của nhâm nhập đơn là 2-5 giây.ZHV-VH1010 phải được trang bị động cơ trục Z và hệ thống lấy nét tự động)
● Chức năng lập kế hoạch tuyến đường.Là một phần mở rộng của chức năng đo khoảng cách, việc lập kế hoạch chính xác của 17 chế độ của đường dẫn được đo được hoàn thành bằng cách nhấp vào hình ảnh bằng chuột.
1)Lựa chọn điểm miễn phí: bấm vào bất kỳ vị trí nào của hình ảnh để trở thành đường dẫn được đo.
2)Hướng dẫn tùy ý: chọn bất kỳ điểm khởi đầu và đoạn đường thẳng theo bất kỳ hướng nào.
3)Biên giới bình thường: bấm gần cạnh để tự động tạo ra các đoạn đường bình thường.
4)2 điểm bình thường:chọn hai đầu của cạnh để tạo ra phân đoạn đường trung bình.
5)Biết góc: ba điểm xây dựng các góc để tạo ra các phân đoạn góc.
6)Hành trình vòng tròn: hai điểm trung tâm / bán kính, tạo ra một con đường trong thời gian.
7)Bề đường cạnh: bấm gần cạnh để tự động tạo ra một đường dẫn dọc theo cạnh.
8)Phân cách cạnh:bấm khoảng cách dọc theo cạnh để tạo ra các đoạn đường tương đương.
9)Hình sóng răng cưa: thời gian, chiều cao răng và đối xứng răng có thể được thiết lập định lượng.
10)Trung tâm của hai điểm: chọn hai điểm trên hình ảnh để tạo ra điểm giữa như con đường được đo.
11)Đoạn:Nhấp vào bất kỳ điểm khởi đầu, đoạn đường thẳng theo bất kỳ hướng nào, và khoảng cách biến ở giữa.
12)Nhiều dòng:Các điểm đường đa đường.
13)Zigzag:nhiều đường zigzag.
14)Chế độ can thiệp:Chèn một số lượng cố định / khoảng cách của các điểm đường dẫn giữa hai điểm.
15)Ma trận:điểm đường dẫn của mảng hình chữ nhật.
16)Lốp xe:Điểm đường bánh xe.
17)Nhẫn:Điểm đường vòng tròn.
● Cung cấpChức năng hiệu chuẩn trục / ống kínhđể loại bỏ độ lệch cơ học giữa ống nhúng và ống kính và sửa lỗi tổng thể của hệ thống, để cải thiện độ chính xác của kết quả thử nghiệm độ cứng.
● Chức năng quét cạnh.Thông qua chuyển động của nền tảng tự động XY, cạnh của đối tượng được chỉ định có thể được quét và đường viền cạnh đối tượng có thể được vẽ.
● Chức năng ghép toàn cảnh.Thông qua chức năng quét toàn cảnh, bạn có thể có được một bức tranh toàn cảnh trong phạm vi chỉ định và lập kế hoạch đường đi trên bản đồ.
● Chế độ khu vực và thử nghiệm liên tụcchức năng.Đối với nhiều vết nhăn có thể tồn tại trong cùng một trường nhìn, chế độ khu vực có thể được chọn và chỉ những vết nhăn trong phạm vi được thiết lập được xem xét trong mỗi phép đo.Khi chế độ khu vực được bật trong quá trình thử nghiệm liên tục, sự gián đoạn thử nghiệm do nhiều vết thâm trong cùng một trường nhìn có thể tránh được.
● Chức năng điều chỉnh bề mặt.Nó phù hợp với bảng I và bảng II của tiêu chuẩn ASTM E384 và cung cấp các yêu cầu kiểm tra và sửa chữa cho các bộ phận cong như quả bóng và thanh.
● Chức năng điều chỉnh góc.Sự lệch góc giữa nền tảng và máy ảnh có thể được loại bỏ thông qua việc điều chỉnh góc tự động, và độ chính xác định vị của nền tảng có thể được cải thiện.
● Chức năng độ dẻo dai của gãy xương.Chức năng độ dẻo dai của gãy có thể được kiểm tra để đo dữ liệu độ dẻo dai của gãy.
● Chức năng ghép đa mẫu toàn cảnh.Kết nối toàn cảnh có thể được thực hiện cho nhiều mẫu cùng một lúc, và sau đó lập kế hoạch tuyến đường có thể được thực hiện trên các bức tranh toàn cảnh này.
Thông số kỹ thuật của nền tảng X-Y động cơ VMP-505:
● Nền tảng XY tự động với hệ thống động cơ bước: công nghệ xử lý cấp không gian
● Hiệu suất niêm phong vượt trội đảm bảo sự ổn định của độ chính xác phục hồi lâu dài
● Kích thước sân khấu: 255mmx205mm
● Di chuyển tối đa theo hướng XY: yêu cầu 50X50mm), bước tối thiểu: 0.625um
● Độ chính xác phản hồi: toàn bộ phạm vi một chiều ≤ 10um
● Quét toàn bộ đường ≤ 20um
● Tùy chọn Nền tảng X-Y động cơ lớn hơn VMP1111
● X-Y kích thước du lịch:110x110mm và kích thước nền tảng: 310mmx255mm
