Máy kiểm tra độ cứng Micro&Macro và Knoop tự động AutoVicky ZVK-1050AF
Ứng dụng sản phẩm:
Phương pháp Vickers dựa trên một hệ thống đo quang học, nó xác định một phạm vi tải trọng nhẹ bằng cách sử dụng một thùng nhọn kim cương để tạo ra một vết nhăn được đo và chuyển đổi thành một giá trị độ cứng.Nó rất hữu ích để thử nghiệm trên một loại vật liệu rộngMột viên kim cương hình kim tự tháp cơ sở vuông được sử dụng để kiểm tra theo thang điểm Vickers.Thông thường MicroVickers tải rất nhẹ, dao động từ 10gm đến 1kgf, tải MacroVickers có thể dao động lên đến 50Kgf.
Các phương pháp độ cứng Micro Vickers được sử dụng để thử nghiệm trên kim loại, gốm sứ và vật liệu tổng hợp - gần như bất kỳ loại vật liệu nào.nó hữu ích cho nhiều ứng dụng khác nhau: thử nghiệm các vật liệu rất mỏng như phim hoặc đo bề mặt của một bộ phận, các bộ phận nhỏ hoặc các khu vực nhỏ, đo các cấu trúc vi mô riêng lẻ,hoặc đo độ sâu của trường hợp cứng bằng cách cắt một phần và thực hiện một loạt các vết thâm để mô tả một hồ sơ của sự thay đổi độ cứng.
Tôi...nthêm:

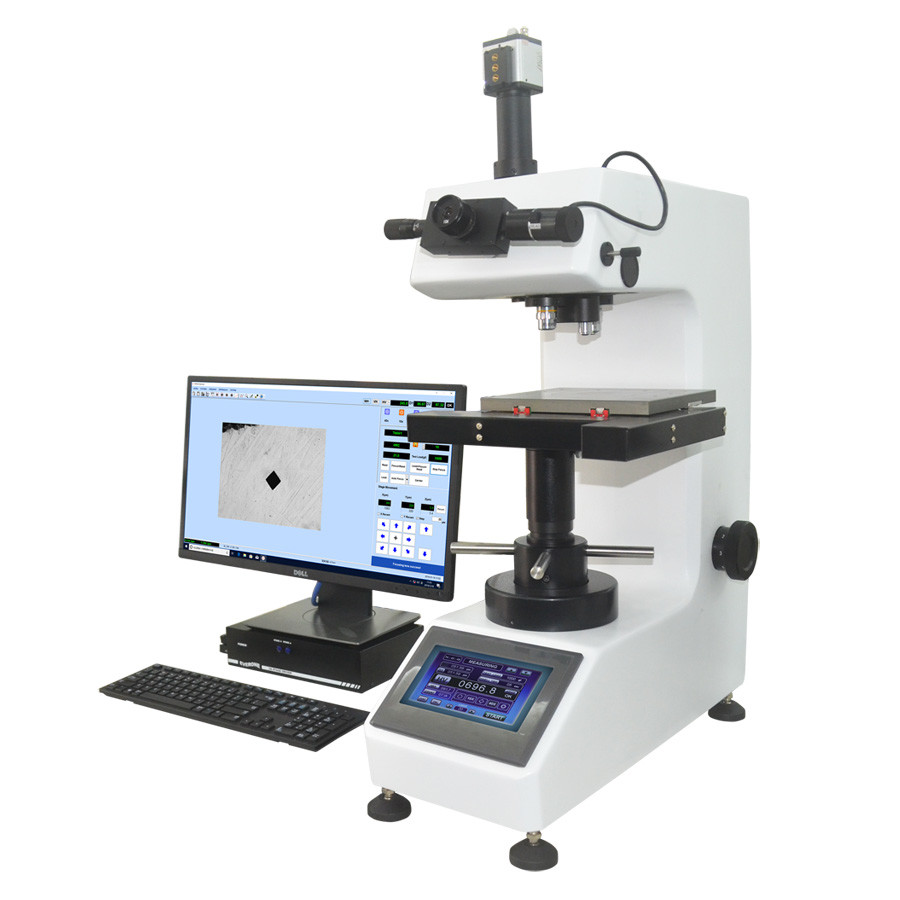

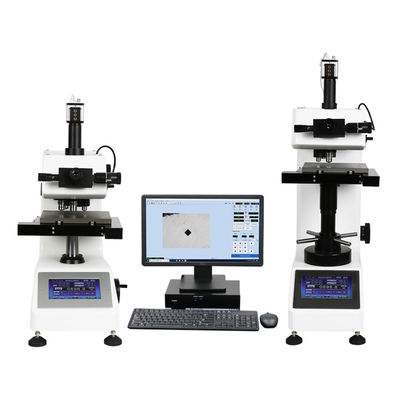

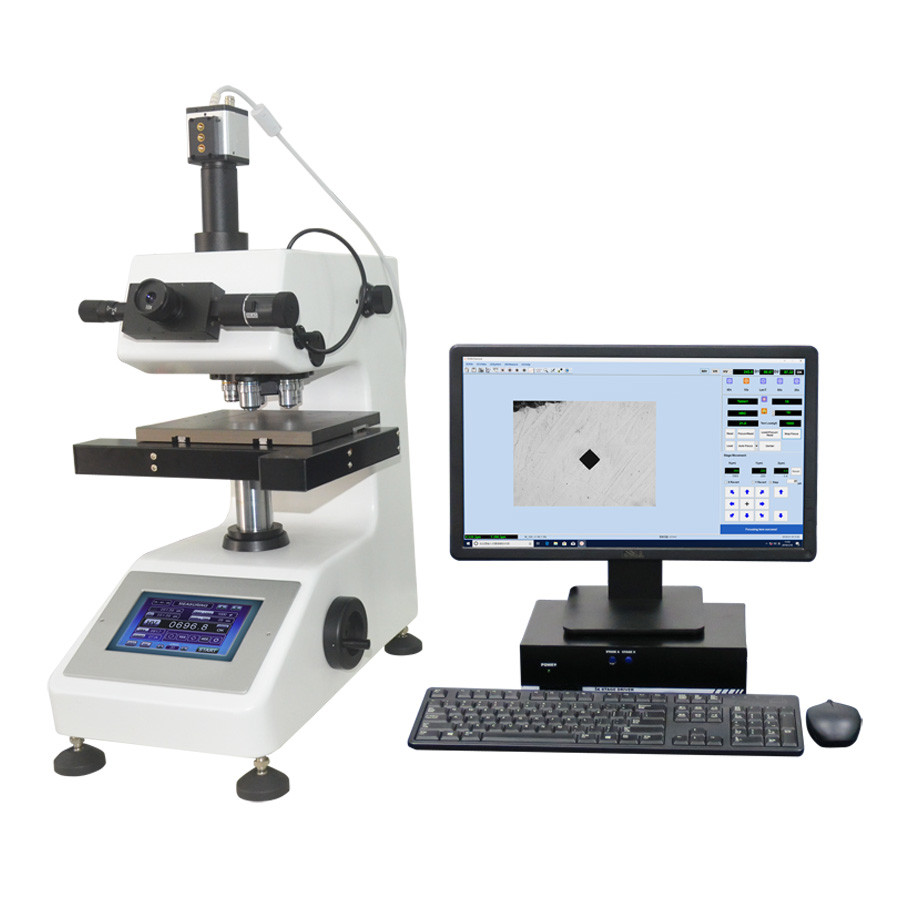

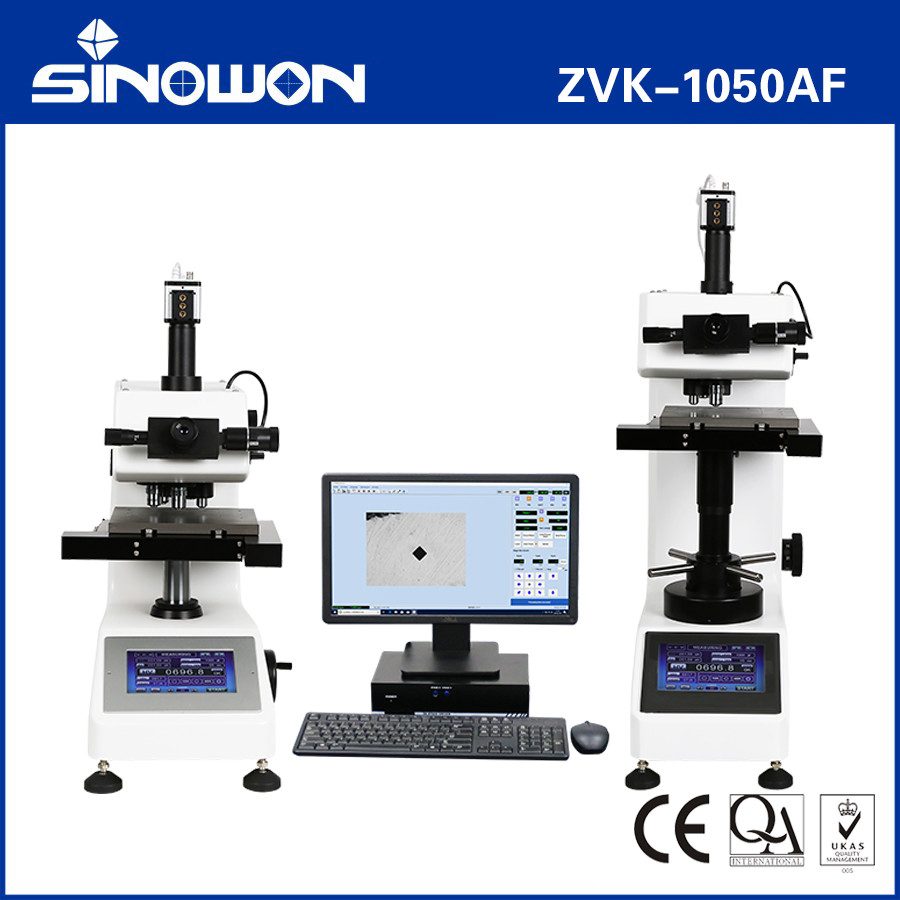

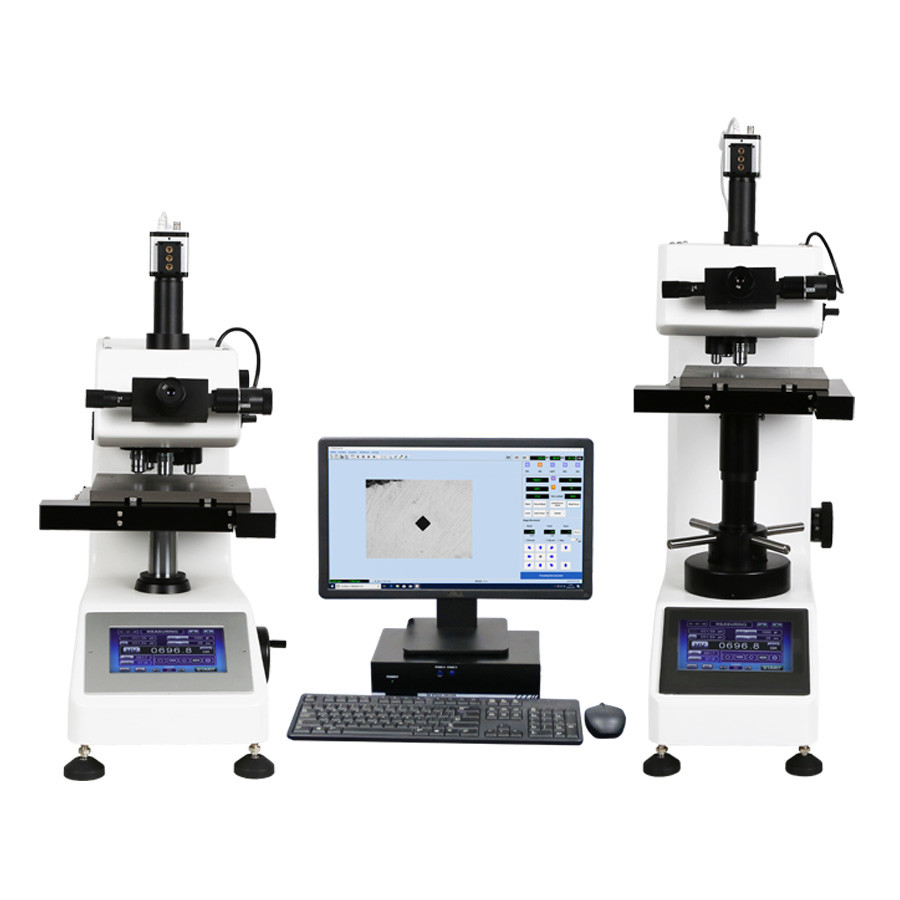

Sinowon AutoVicky ZHV-1050AF sử dụng một bộ điều khiển và một máy tính để điều khiển hai máy kiểm tra độ cứng, một là AutoVicky ZVK-1000F Máy kiểm tra độ cứng tự động micro Vickers và Knoop với hệ thống lấy nét tự động,một khác là AutoVicky ZHV-50A tự động Macro Vickers thử độ cứng cả hai đơn vị có thiết bị với động cơ X-Y tự động giai đoạn, nó có tự động đo lường về các hốc của Vickers và Knoop, và nó có thể làm cho đo lường độ sâu trường hợp tự động, nó loại bỏ lỗi hoạt động của con người, phần lớn cải thiện hiệu quả làm việc,làm cho việc đo thử độ cứng chính xác hơn và không phức tạp.
Tính năng sản phẩm:
● Hệ thống tự động, tự động lấy nét, tự động đo lường và kiểm tra độ cứng Vickers;
● Lực tải: Trọng lượng chết chính xác đảm bảo hệ thống lực tải đáng tin cậy và chính xác;
● Đường quang học: 160mm Đường kính hiển vi quang học độ phân giải cao làm cho hình ảnh nhấp sắc nét và xuất sắc;
● Auto-Turret: vị trí chuyển mạch của HV và mục tiêu 10x/20X/40x có thể lặp lại và chính xác;
● Tự động: nó được điều khiển bởi động cơ bước chính xác với kích thước di chuyển lớn 100x100mm và khả năng tải trọng lớn;
● Tự động tập trung: Áp dụng hệ thống quang phân giải cao và công nghệ tập trung tự động, phần mềm 3A có thể nhận ra tập trung tự động và đánh giá độ cứng tự động nếu kích thước nhấp lớn hơn 8um;Đó là tự động lấy nét về MicroVickers và Knoop, lấy nét bằng tay cho Macro Vickers.
● Tự động đo lường: phần mềm đo lường và kiểm tra độ cứng tự động: 3A có thể điều khiển bộ kiểm tra độ cứng và truyền thông dữ liệu, bao gồm chuyển đổi 10x, 20x, 40x,60x mục tiêu và Vickers indenter, tự động tải, dwell và thả, đơn hoặc nhiều nhâm, đặt khoảng cách bước, chế độ chuyển động, tự động ghi nhâm đường thoại và giá trị độ cứng,tự động tạo CHD chiều sâu và đường cong độ cứng, thống kê lỗi, thời gian thử nghiệm thống kê nhóm, tạo báo cáo định dạng Excel và Word.
Thông số kỹ thuật:
| Hàng hóa | Máy kiểm tra độ cứng Micro&Macro và Knoop tự động | |
| Mô hình | AutoVicky ZVK-1050AF | |
| Mã# | 822-340AF | |
| Chế độ tập trung | MicroVickers/Knoop: Twin Auto-focus/Manual-focus; | |
| Hệ thống tải | Trọng lượng chính xác cao | |
| Micro Load | gf | 10 / 25 / 50 / 100 / 200 / 300 / 500 / 1000 |
| mN | 98.07/ 245.2/ 490.3/ 980.7/ 1961/ 2942/ 4903/ 9807 | |
| Trọng lượng macro | Kgf | 1 / 2 / 3 / 5 / 10 / 20 / 30/50 |
| N | 9.807 / 19.614 / 29.421 / 49.035 / 98.07 / 196.14 / 294.21 / 490.35 | |
| Chế độ tải | Tải, lắp và thả tự động | |
| Thời gian ở lại | 5 ~ 99 s có thể được điều chỉnh | |
| Hệ thống tháp pháo | Tháp tự động | |
Hình quang kép | Đường kính hiển vi quang học độ phân giải cao | |
| Tăng kích thước | Lượng phóng đại quan sát quang học: 100x (10x ống kính và 10x kính mắt) | |
Lượng phóng đại đo quang học: 100x, 200x, 400x | ||
| Tăng độ quan sát kỹ thuật số: 350x | ||
| Tăng độ đo kỹ thuật số:350x, 700x, 1400x | ||
| Nguồn ánh sáng | Đèn chiếu sáng song song LED | |
| Hệ thống hình ảnh số | 0.5x C-Adapter và 1.3Mpixel CMOS camera | |
| Tối đa. | 90mm | |
| Độ sâu mẫu tối đa | 110mm | |
| Thang độ cứng | Chuyển đổi giữa HV và HK | |
| Tự động | Loại | Động cơ |
| Kích thước | 200 × 180 mm | |
| Hành trình X-Y | 100 × 100 mm | |
| Động cơ | Động cơ bước | |
| Nghị quyết | 0.5m | |
| Máy điều khiển lái xe | VickyControl2000 | |
| Phần mềm kiểm tra độ cứng | 3A: tự động; tự động lấy nét; tự động đo lường | |
| Màn hình LCD | 21.5 Monitor LCD | |
| Tiêu chuẩn thực thi | ASTM E-92, ISO 6507, GB/T4340 | |
| Trọng lượng ròng | 150kg | |
| Cung cấp điện | AC 220V/50Hz hoặc 110V/60Hz | |
Phần mềm đo tự động:
● Giao diện phần mềm: 3A
●Điều khiển máy
3A phần mềm có thể làm cho các điều khiển của máy kiểm tra độ cứng vi mô, nó có thể lái xe và thiết lập chuyển động của X-Y tự động giai đoạn, và Z-axis tự động lấy nét động cơ,và nó có thể điều khiển chuyển đổi của các mục tiêu và Vickers / Knoop indenter trên tự động tháp pháo, nó làm cho tải / ở / dỡ hàng tự động.
● Đánh giá tự động
3A phần mềm có thể thực hiện các phép đo nhét tự động trong chế độ tự động lấy nét, độ sâu thị giác là 1mm, và lấy nét-dự giải là 0.2um, tốc độ lấy nét tự động là dưới 5 giây,và chu kỳ tự động lấy nét và tự động đo là trong vòng 8 giây.
● Đánh giá CHD
3Một phần mềm có thể làm cho các phép đo độ sâu độ cứng trường hợp chương trình, nó có thể tự động đo và làm cho CHD-báo cáo,và đường cong độ cứng sâu được tạo ra để thực hiện các chức năng như đo lớp nitriding của bộ phận và đo lớp carburized.
● Chế độ tuyến đường
3A có chức năng của kế hoạch tuyến đường, nó có thể thiết lập các đường thẳng chọn, đường zigzag, vòng tròn, vòm, các điểm ngẫu nhiên, ma trận, và nó có thể được thiết lập trong các yêu cầu mẫu thử khác nhau.
● Quản lý dữ liệu
Dữ liệu thử nghiệm có thể được lưu trữ để in, và báo cáo thử nghiệm bao gồm số liệu thống kê toán học và đường cong độ sâu lớp cứng, cũng như địa hình mẫu in.Trực tiếp phản ánh cấu trúc vi mô của vết hốc và nền.
● Nhiều ngôn ngữ
Tiếng Anh và tiếng Trung hiện có sẵn, và các ngôn ngữ khác sẽ sớm xuất hiện.
