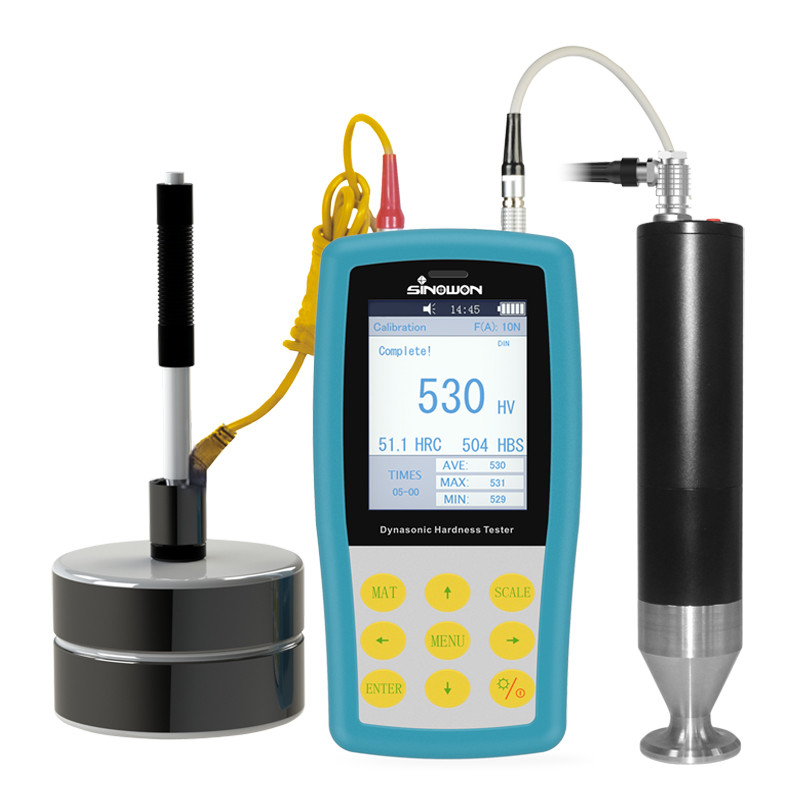

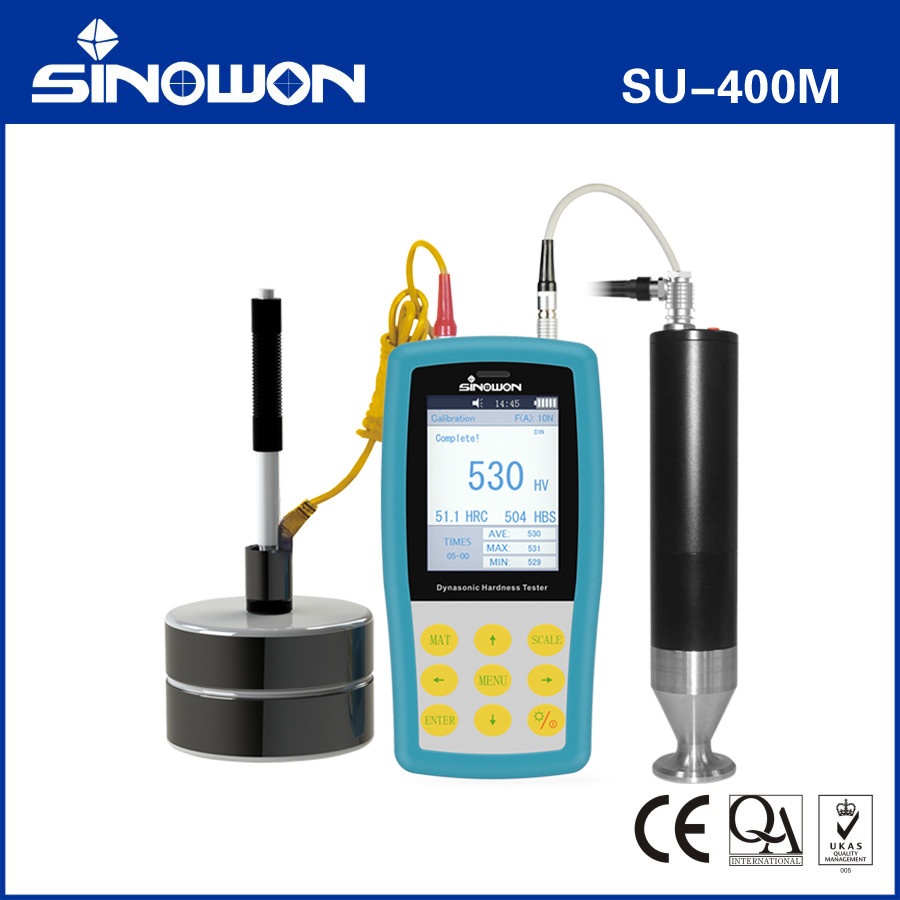

Máy kiểm tra độ cứng dynasonic phổ quát di động SU-400M
Lời giới thiệu ngắn:
● SU-400 Dynasonic Hardness Tester là một máy đo độ cứng di động phổ quát với phương pháp thử nghiệm đôi. Nó áp dụng phương pháp đôi về trạng thái trở kháng tiếp xúc siêu âm: UCI và hồi phục động:Leeb để thực hiện thử nghiệm độ cứng trong một dụng cụ, nó giải quyết tình huống khó khăn rằng phương pháp Leeb không thể kiểm tra độ cứng của mạ và lớp phủ (trong UCI), và phương pháp UCI không thể kiểm tra vật liệu tinh thể thô trong ngành công nghiệp đúc (trong Leeb).
● SU-400 không chỉ có thể làm việc với các đầu dò động cơ UCI và tay, nhưng cũng có thể làm việc với các đầu dò tác động Leeb,là phổ biến để kiểm tra độ cứng của vật liệu với cấu trúc tinh thể mịn hoặc cấu trúc tinh thể thô trong ngành công nghiệp kim loại.
● Hệ thống thăm dò SU-400 UCI là hoàn hảo để đo thử nghiệm độ cứng về lớp phủ và mạ, có thể đo độ cứng của crôm, mạ đồng,lớp carburized và lớp nitriding hiệu quả.
● Hệ thống thăm dò động Leeb SU-400 phù hợp để đo độ cứng của vật liệu thô, chẳng hạn như đúc và rèn.
● SU-400 là một máy đo độ cứng NDT do nhịp tiếp xúc quá nhỏ để quan sát, nó là một trong những giải pháp tuyệt vời để kiểm tra độ cứng của các sản phẩm hoàn thành, chẳng hạn như, khuôn, bánh răng, trục, thanh,vít, đường ray, vv
● SU-400 phù hợp với tiêu chuẩn ASTM A1038-2005, tiêu chuẩn DIN DIN50159-1-2008 và tiêu chuẩn quốc gia Trung Quốc GB / T 34205-2017, GB / T 17394.
Đặc điểm:
● Một dụng cụ hai ứng dụng ✓ Hỗ trợ thăm dò siêu âm và thiết bị va chạm Leeb.
● Vỏ kim loại Ứng dụng kết cấu kim loại, che chắn nhiễu điện từ hiệu quả, cải thiện sự ổn định của dụng cụ.
● Hiển thị màn hình màu Hiển thị giá trị đo hiện tại, giá trị đo tích lũy, giá trị Max, Min và Ave.
● Chuyển Bluetooth Ứng dụng hỗ trợ in và chuyển dữ liệu không dây Bluetooth.
● Lưu trữ hàng loạt Ứng dụng lưu trữ dữ liệu 1000 nhóm
● Truy cập hiệu chuẩn Ước tính lưu dữ liệu hiệu chuẩn 20 nhóm mà không cần hiệu chuẩn cho cùng một vật liệu nhiều lần.
Sthông số kỹ thuật:
| Hàng hóa |
Máy kiểm tra độ cứng Dynasonic |
| Mô hình |
SU-400M |
| Mã# |
882-151M |
| Máy thăm dò siêu âm |
Máy thăm dò bằng tay HP-1K,HP-2K,HP-5K,HP-10K và Máy thăm dò bằng động cơMP-300,MP-500,MP-800,MP-1000 |
| Thiết bị tác động |
Phân phối tiêu chuẩn: D ((những tùy chọn DC,DL,D+15,C,G) |
| Thang độ cứng |
HL, HV, HB, HRC, HRB, HRA, HS, vv |
| Phạm vi đo |
HV:501599; HRC:2068; HB:76650;
HRB:41 ₹105; HLD:170 ₹960;
|
| Đánh giá chính xác |
HV: ± 3%HV; HRC: ± 1,5HRC; HB: ± 3%HB; HL: ± 8HL |
| Nghị quyết |
0.1HR, 1HV, 1HB, 1HLD,0.1HS |
| Hiển thị kết quả |
Giá trị đo, Max, Min, Ave, chế độ đơn, chế độ lô, v.v. |
| Lưu trữ dữ liệu |
1000 kết quả thử nghiệm nhóm và 20 dữ liệu hiệu chuẩn nhóm |
| Chuyển dữ liệu |
Bluetooth |
| Thời gian làm việc liên tục |
10h (tắt đèn sau) |
| Môi trường hoạt động |
Nhiệt độ: -10 °C ~ 50 °C; Độ ẩm: 30% ~ 80% |
| Điện áp hoạt động |
4.2V |
| Chế độ sạc |
USB |
| Cấu trúc |
160*80*31mm |
| Trọng lượng |
≤ 500g (không bao gồm thăm dò) |
Máy kiểm tra độ cứng siêu âm
Đặc điểm:
● Công nghệ cảm biến siêu âm mới nhất được giới thiệu
● Nhận được giá trị độ cứng chính xác mà không cần các thiết bị phụ trợ
● Hỗ trợ đo lường nhanh 360 °
● Thiết kế do con người thiết kế rất tốt, dễ cầm
● Kích thước và trọng lượng phù hợp của đầu dò là thuận tiện để điều khiển
● đo nhanh và chính xác cho cạnh và vị trí cố định của mẫu vật
● Micro indentation, Không phá hoại mẫu vật
Thông số kỹ thuật của máy thăm dò bằng tay:
| Loại thăm dò |
HP-1K |
HP-2K |
HP-5K |
HP-10K |
| Mã# |
882-311 |
882-321 |
882-331 |
882-341 |
| Nhận xét |
Tùy chọn |
Tiêu chuẩn |
Tùy chọn |
Tùy chọn |
| Lực tải |
10N |
20N |
50N |
98N |
| Chiều kính |
21mm |
21mm |
21mm |
21mm |
| Chiều dài |
154mm |
154mm |
154mm |
154mm |
| Chiều kính thanh dao động |
2.4mm |
2.4mm |
3mm |
3mm |
| Độ thô của bề mặt đo |
Ra<3,2um |
Ra< 5um |
Ra<10um |
Ra<15um |
| Trọng lượng tối thiểu của vật liệu thử nghiệm |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Độ dày tối thiểu của vật liệu thử nghiệm |
2mm |
2mm |
2mm |
2mm |

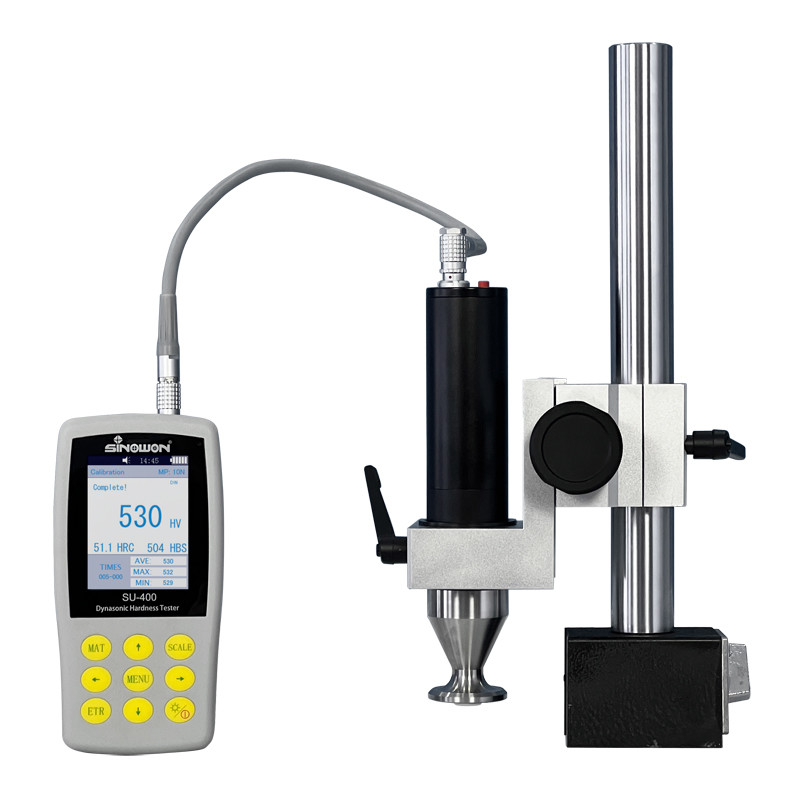

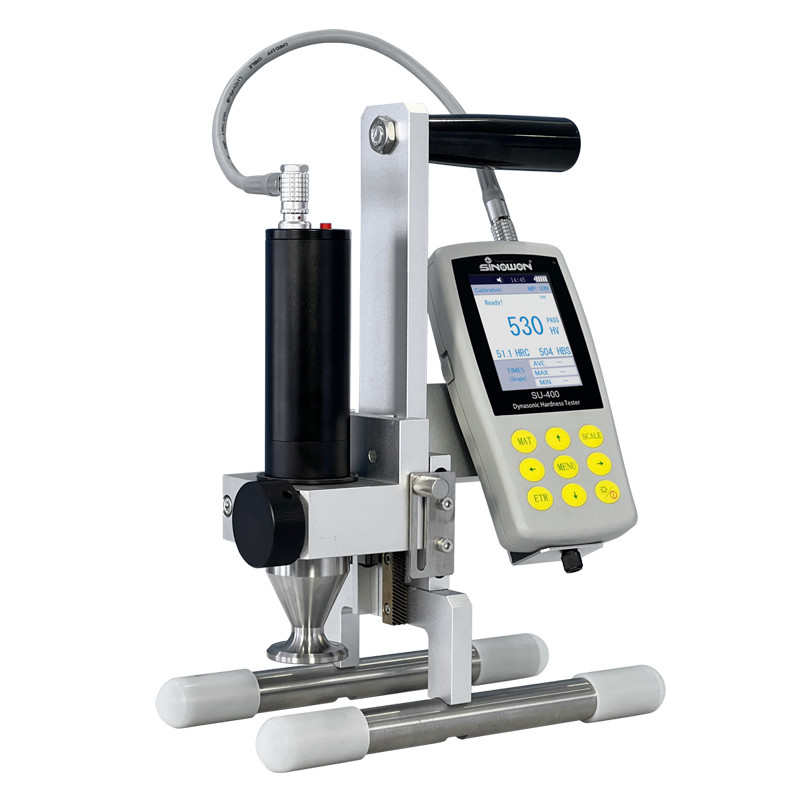

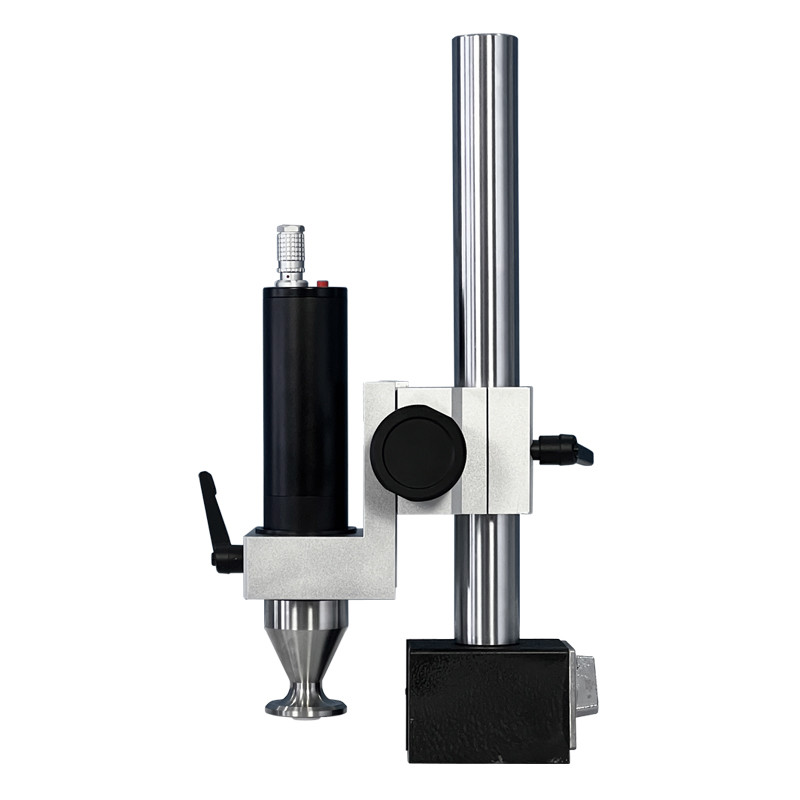

Máy thăm dò động cơ siêu âm kiểm tra độ cứng:
Đặc điểm:
● Công nghệ cảm biến siêu âm mới nhất được giới thiệu
● Nhận được giá trị độ cứng chính xác mà không cần các thiết bị phụ trợ
● Thiết kế do con người thiết kế rất tốt, dễ cầm
● đo nhanh và chính xác cho cạnh và vị trí cố định của mẫu vật
● Đánh sâu nhỏ, không gây hại cho mẫu vật
● Điều khiển bằng động cơ, một phím đo nhanh
● Loại bỏ lỗi bắt tay bằng đầu dò bằng tay, độ chính xác và khả năng lặp lại cao hơn
● Thích hợp hơn cho các mảnh mỏng, độ cứng lớp phủ
Thông số kỹ thuật của tàu thăm dò động cơ:
| Loại thăm dò |
MP-300 |
MP-500 |
MP-800 |
MP-1000 |
MP-2000 |
| Mã# |
882-221 |
882-231 |
882-241 |
882-251 |
882-261 |
| Nhận xét |
Tùy chọn |
Tùy chọn |
Tùy chọn |
Tùy chọn |
Tùy chọn |
| Lực tải |
3N |
5N |
8N |
10N |
20N |
| Chiều kính |
46mm |
46mm |
46mm |
46mm |
46mm |
| Chiều dài |
200mm |
200mm |
200mm |
200mm |
200mm |
| Chiều kính thanh dao động |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
| Trọng lượng tối thiểu của vật liệu thử nghiệm |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Độ dày tối thiểu của vật liệu thử nghiệm |
2mm |
2mm |
2mm |
2mm |
2mm |
Ứng dụng máy kiểm tra độ cứng dynasonic phổ quát di động:
● đo độ cứng của cạnh sườn và đập đáy bánh răng, khuôn, tấm, răng cứng bề mặt và rãnh bánh răng, và phần cong;
● đo độ cứng của trục, ống tường mỏng và thùng chứa;
● đo độ cứng của bánh xe và rotor tua-bin;
● đo độ cứng của lưỡi dao;
● đo độ cứng của các bộ phận hàn;
● đo độ sâu khẩu độ nhất định sâu sâu, convex đánh dấu lớn hơn radian, không đều mặt phẳng;
● đo độ cứng của hầu hết các kim loại sắt, kim loại phi sắt và các hợp kim khác trong sản xuất công nghiệp.
