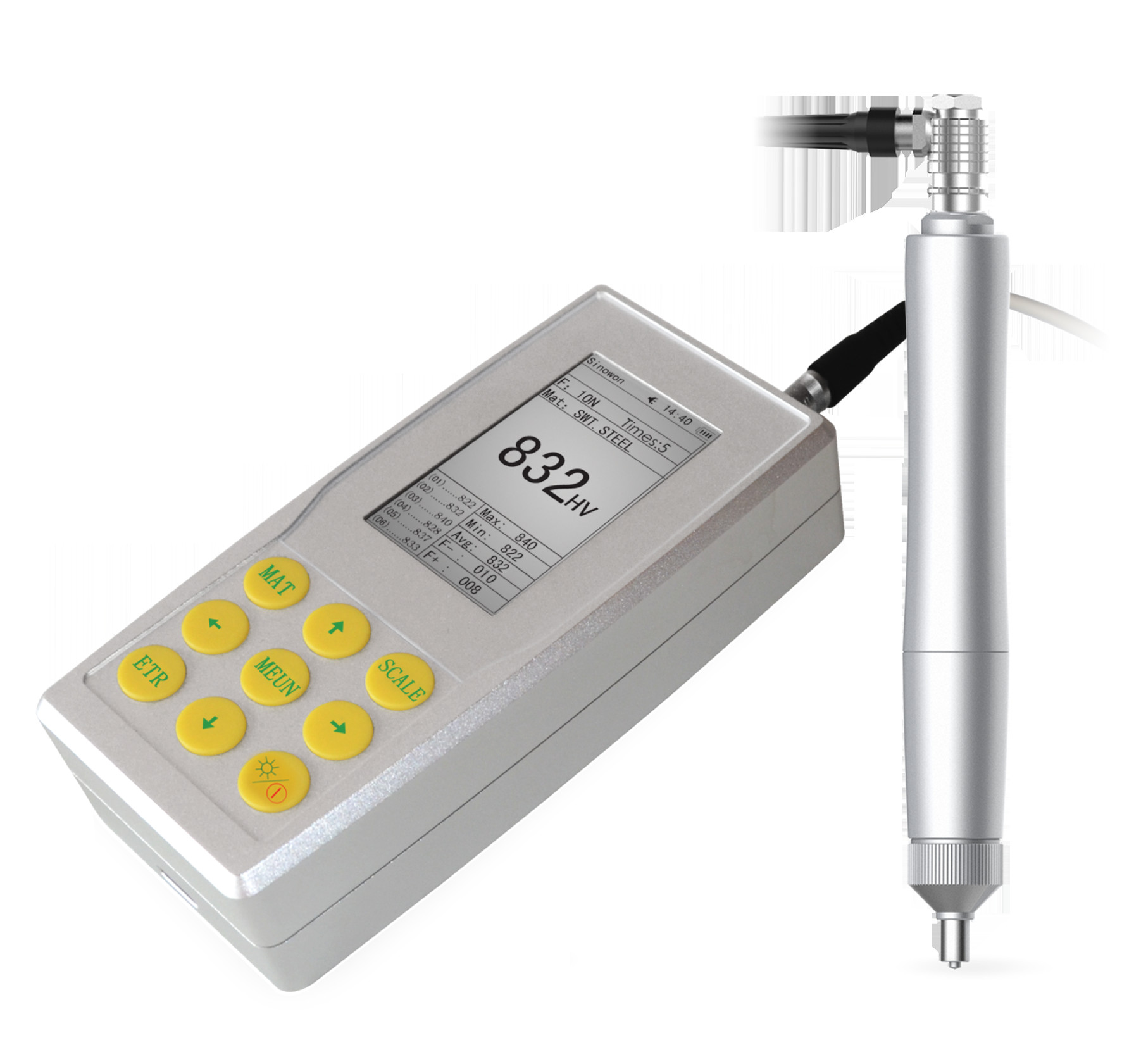

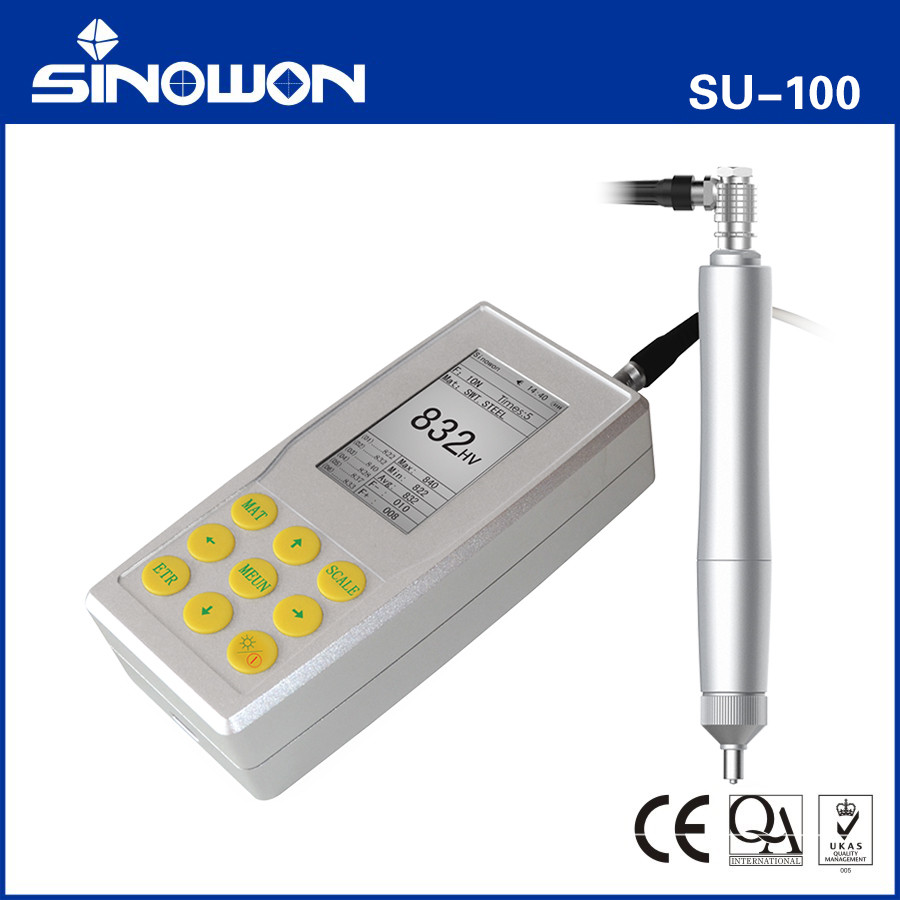

Máy kiểm tra độ cứng siêu âm bằng taySU-100
SU-100 giới thiệu
● Hiện nay, có nhiều loại phương pháp đo độ cứng, thường được sử dụng như Brinell, Rockwell, Vickers, Leeb, vv trong khi những nhược điểm rõ ràng cho phép đo độ cứng trên.
● Rockwell và Brinell với lực tải nặng và hốc lớn, dẫn đến sự phá hủy nghiêm trọng trên bề mặt mẫu.
● Vickers áp dụng phép đo quang học, nhưng chỉ có kỹ thuật viên chuyên nghiệp có thể hoạt động trơn tru, không thể đo độ cứng của mảnh công việc nặng, máy móc lắp đặt và các bộ phận lắp ráp vĩnh viễn.
● Máy kiểm tra độ cứng Leeb áp dụng phương pháp phản hồi và gián tiếp để đo độ cứng, dễ dàng dẫn đến độ lệch lớn khi chuyển đổi sang thang Birnell, Rockwell và Vickers.
● Máy kiểm tra độ cứng siêu âm SU-100 áp dụng phương pháp cản tiếp xúc siêu âm để thực hiện đo độ cứng so sánh cho các mảnh thử nghiệm, với những lợi thế chính xác cao, hiệu quả,di động và dễ vận hành.
● Máy kiểm tra độ cứng siêu âm SU-100 được sử dụng rộng rãi để đo độ cứng của đồ rèn nhỏ, vật liệu đúc, kiểm tra hàn, khu vực bị ảnh hưởng bởi nhiệt, đúc và khuôn, hình thức, máy ép,Các bộ phận có tường mỏng, vòng bi, sườn răng, vv
Thông số kỹ thuật:
| Hàng hóa | Máy kiểm tra độ cứng siêu âm |
| Mô hình | SU-100 |
| Mã# | 882-121 |
| Lực tải | 2Kgf Máy thăm dò HP-2K |
| Đưa vào | 136° Vickers Diamond Indenter |
| Phạm vi đo |
HB: 85-650; HV 80-1599; HRC 20-70; HRB: 41-100; HRA: 61-85.6 HS: 34.2-97.3; Mpa: 255-2180N/mm |
| Đánh giá chính xác | HV: ± 3%HV; HRC: ± 1,5HRC; HB: ± 3%HB; HLD: ± 5HLD; |
| Hướng đo | Hỗ trợ 360° |
| Lưu trữ dữ liệu | Để lưu 1000 nhóm dữ liệu đo lường và 20 nhóm dữ liệu hiệu chuẩn |
| Thang độ cứng | HV,HB,HRC,HLD |
| Hiển thị dữ liệu | lực tải, thời gian thử nghiệm, kết quả thử nghiệm, trung bình, Thang đo tối đa, tối thiểu, sai lệch và chuyển đổi. |
| Chỉ số độ cứng | Màn hình LCD |
| Môi trường hoạt động | Nhiệt độ: -10 °C ~ 50 °C; Độ ẩm: 30% ~ 80%R.H. |
| Điện áp hoạt động | DC 6V |
| Kích thước thiết bị | 60*80*31mm |
| Trọng lượng ròng | Khoảng 500g ((Không có đầu dò) |
Máy kiểm tra độ cứng siêu âm
Đặc điểm:

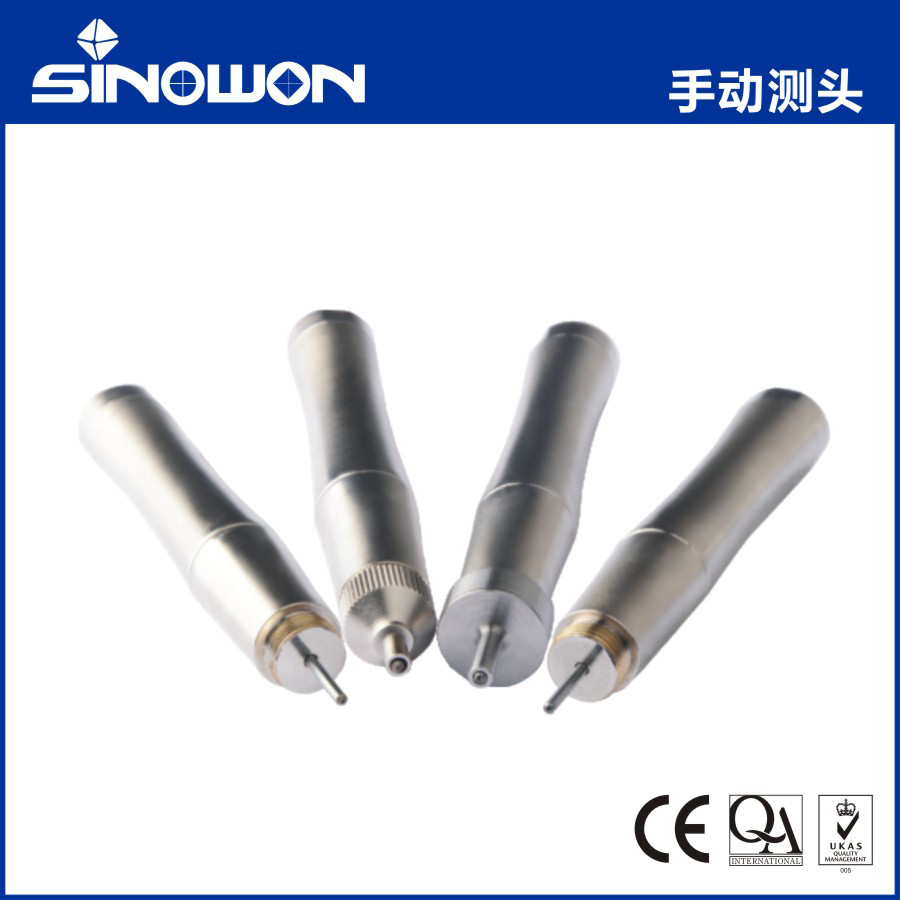

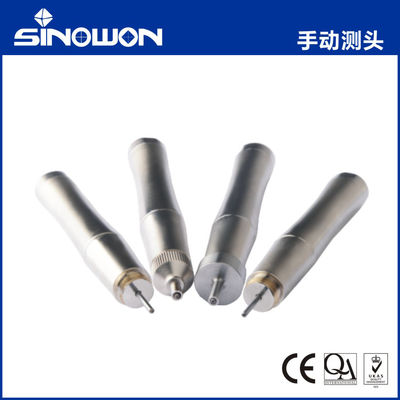

Thông số kỹ thuật của máy thăm dò bằng tay:
| Loại thăm dò | HP-1K | HP-2K | HP-5K | HP-10K |
| Mã# | 882-311 | 882-321 | 882-331 | 882-341 |
| Nhận xét | Tùy chọn | Tiêu chuẩn | Tùy chọn | Tùy chọn |
| Lực tải | 10N | 20N | 50N | 98N |
| Chiều kính | 21mm | 21mm | 21mm | 21mm |
| Chiều dài | 154mm | 154mm | 154mm | 154mm |
| Chiều kính thanh dao động | 2.4mm | 2.4mm | 3mm | 3mm |
| Độ thô của bề mặt đo | Ra<3,2um | Ra< 5um | Ra<10um | Ra<15um |
| Trọng lượng tối thiểu của vật liệu thử nghiệm | 0.3kg | 0.3kg | 0.3kg | 0.3kg |
| Độ dày tối thiểu của vật liệu thử nghiệm | 2mm | 2mm | 2mm | 2mm |

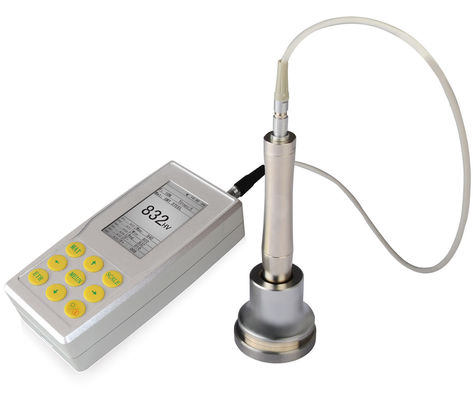

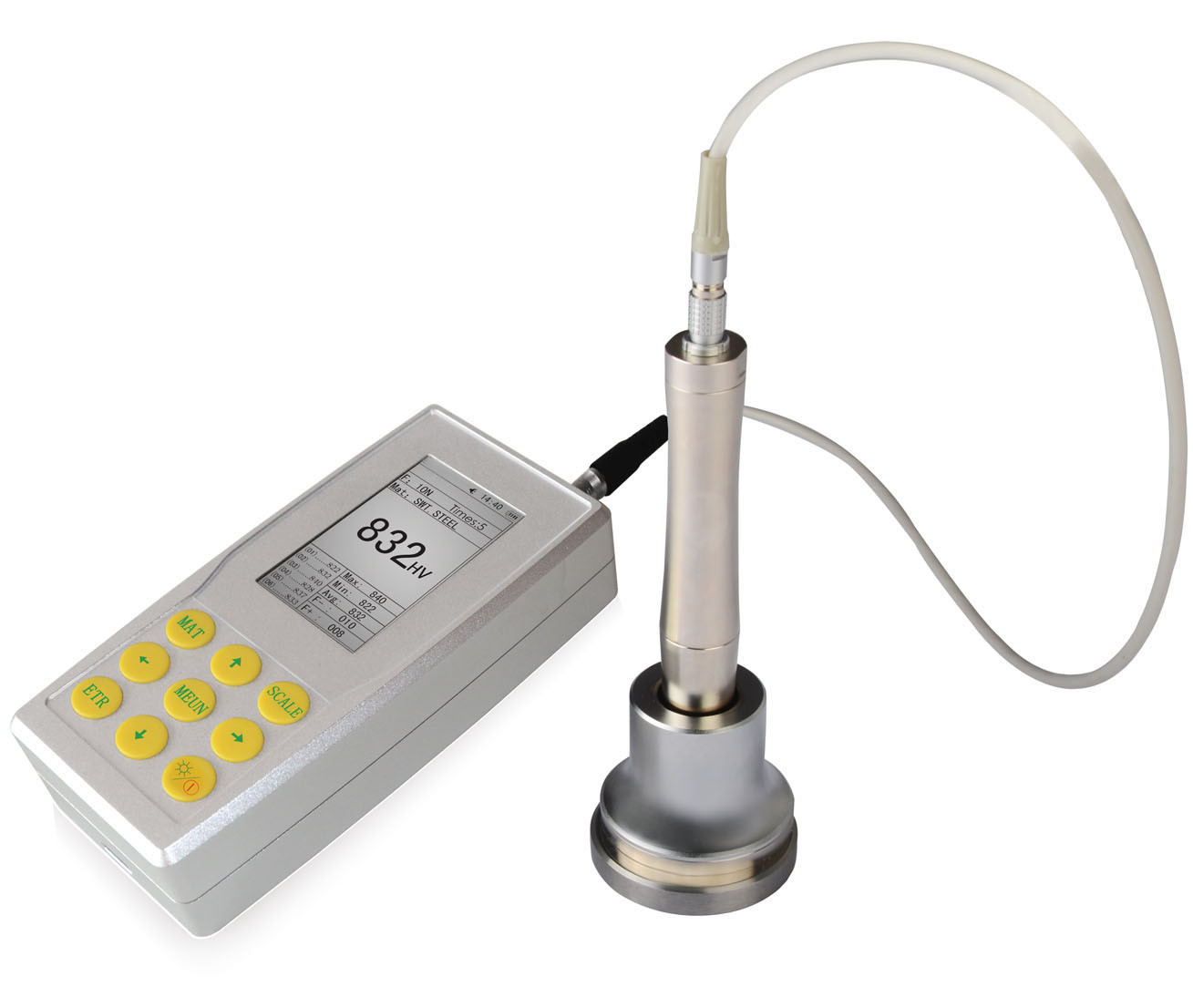

Máy thăm dò động cơ siêu âm kiểm tra độ cứng:
Đặc điểm:
Thông số kỹ thuật của tàu thăm dò động cơ:
| Loại thăm dò | MP-300 | MP-500 | MP-800 | MP-1000 | MP-2000 |
| Mã# | 882-221 | 882-231 | 882-241 | 882-251 | 882-261 |
| Nhận xét | Tùy chọn | Tùy chọn | Tùy chọn | Tùy chọn | Tùy chọn |
| Lực tải | 3N | 5N | 8N | 10N | 20N |
| Chiều kính | 46mm | 46mm | 46mm | 46mm | 46mm |
| Chiều dài | 200mm | 200mm | 200mm | 200mm | 200mm |
| Chiều kính thanh dao động | 3.7mm | 3.7mm | 3.7mm | 3.7mm | 3.7mm |
| Trọng lượng tối thiểu của vật liệu thử nghiệm | 0.3kg | 0.3kg | 0.3kg | 0.3kg | 0.3kg |
| Độ dày tối thiểu của vật liệu thử nghiệm | 2mm | 2mm | 2mm | 2mm | 2mm |
Ứng dụng máy kiểm tra độ cứng dynasonic phổ quát di động:
