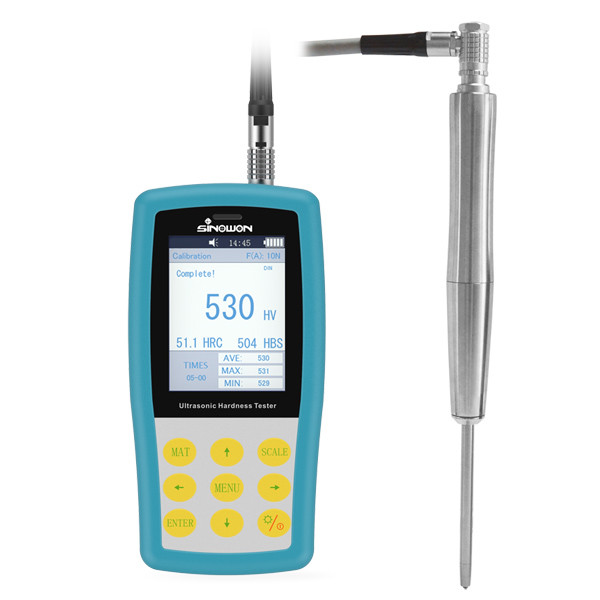

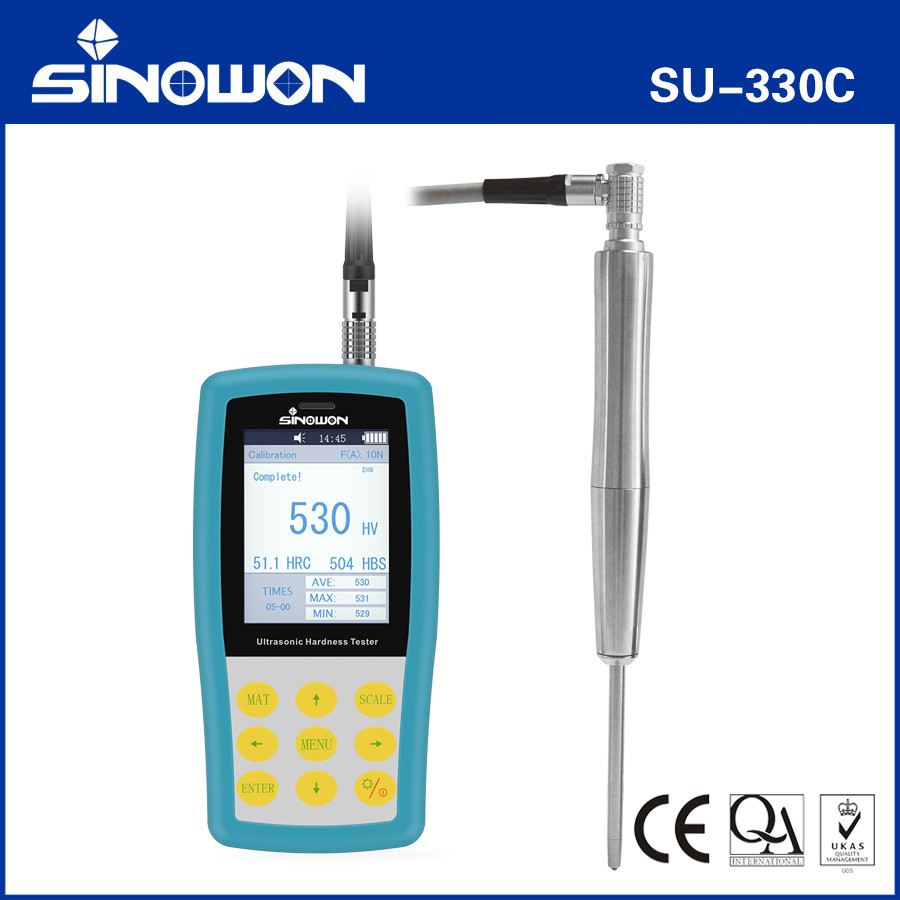

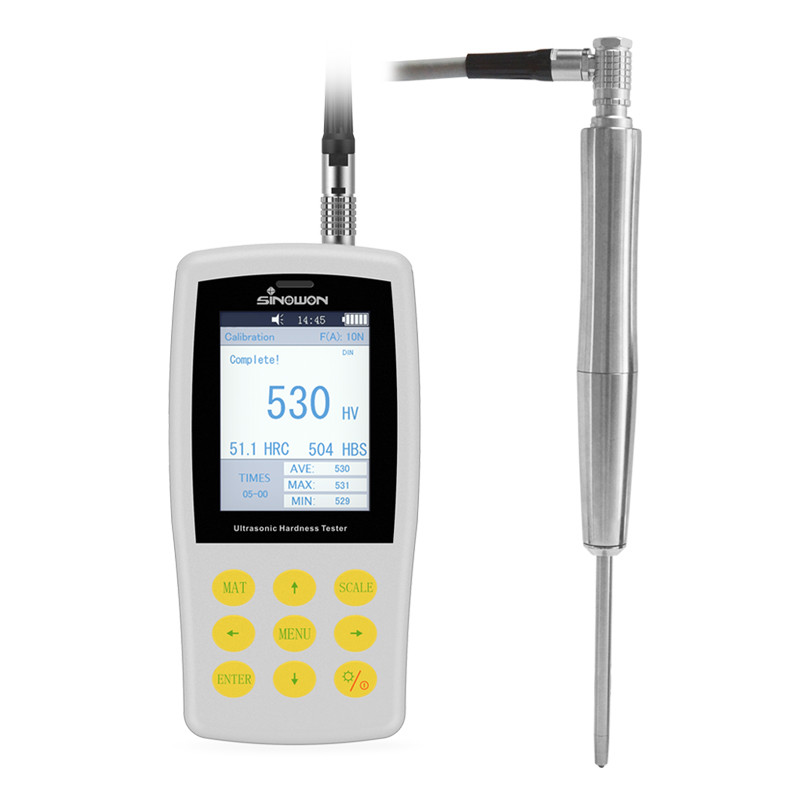

Máy đo độ cứng siêu âm kéo dài (Máy đo độ cứng bánh răng, Máy đo độ cứng lỗ sâu)
SU-330C
Giới thiệu:
● Máy đo độ cứng siêu âm kéo dài SU-300C là một máy đo độ cứng cầm tay thủ công đặc biệt với đầu dò kéo dài HP-1C do tập đoàn Sinowon sản xuất. Nó áp dụng phương pháp trở kháng tiếp xúc siêu âm để thực hiện kiểm tra độ cứng tại chỗ.
● SU-330C là một máy đo độ cứng NDT do vết lõm tiếp xúc quá nhỏ để quan sát, nó là một trong những giải pháp tuyệt vời để kiểm tra độ cứng của các sản phẩm đã hoàn thành, chẳng hạn như lỗ sâu của khuôn, răng của bánh răng, mặt phẳng nghiêng của đường ray, v.v.
● SU-330C tuân theo tiêu chuẩn ASTM A1038-2005, tiêu chuẩn DIN DIN50159-1-2008 và tiêu chuẩn Quốc gia Trung Quốc GB/T 34205-2017.
Ứng dụng:

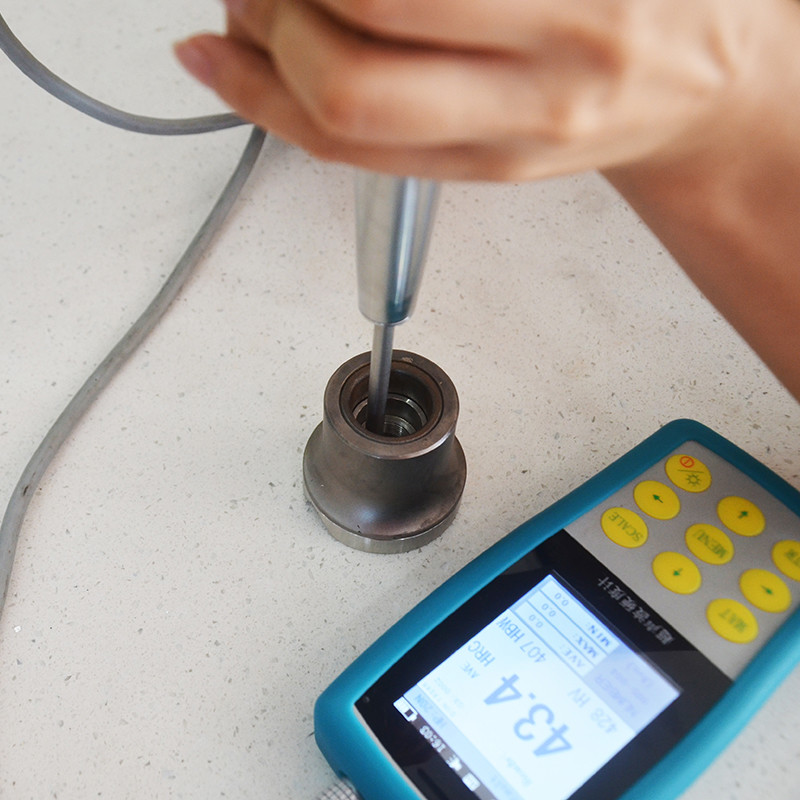

SU-330C với đầu dò mở rộng được sử dụng để kiểm tra độ cứng của bánh răng và mẫu lỗ sâu, trong điều kiện hạn chế về không gian hoặc trên sàn của các rãnh.
Tính năng:
● Độ chính xác hoàn hảo——±3% HV, ±1.5HR, ±3%HB
● Vết lõm hiển vi—— Chỉ có kính hiển vi công suất cao mới có thể quan sát được vết lõm.
● Đo nhanh——Kết quả trong 2 giây.
● Màn hình LCD lớn——Hiển thị trực tiếp kết quả đo, số lần đếm, tối đa, tối thiểu, trung bình và độ lệch.
● Vận hành thân thiện——Vận hành tốt sau khi được đào tạo ngắn.
● Bảo hành đã hứa——Bảo hành 2 năm cho bộ phận chính (Không bao gồm đầu dò).
● Lưu trữ lớn——Lưu 1000 nhóm dữ liệu đo.
● Hiệu chuẩn đơn giản——Lưu 20 nhóm dữ liệu hiệu chuẩn để gọi, cải thiện hiệu quả hiệu chuẩn.
Thông số kỹ thuật:
| Hàng hóa | Máy đo độ cứng siêu âm kéo dài | ||||
| Model | SU-330C | ||||
| Mã# | 882-141C | ||||

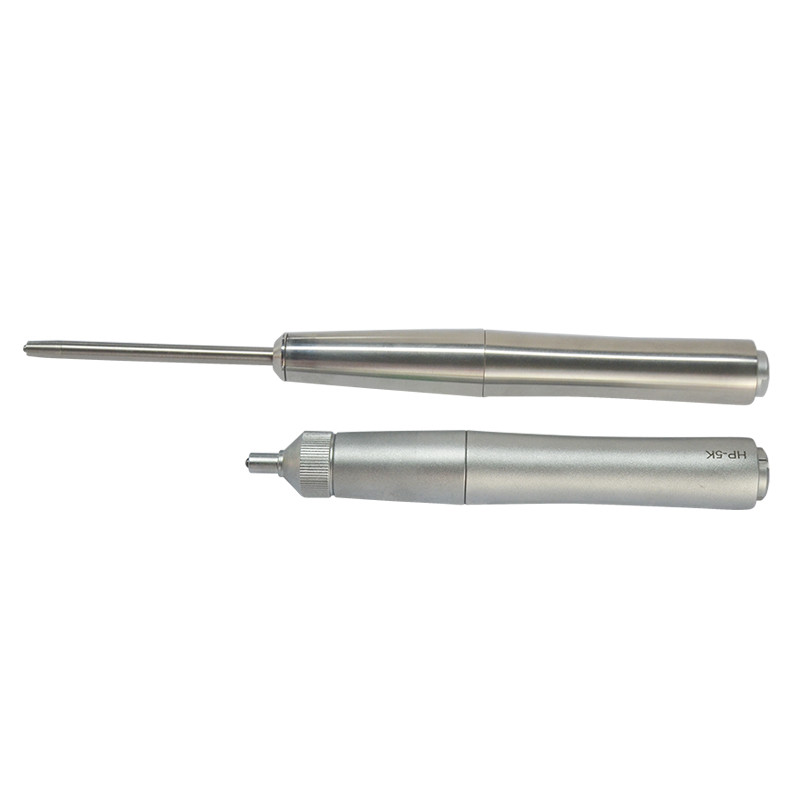

| Đầu dò |
Tiêu chuẩn 10N:HP-1C；Tùy chọn 20N:HP-2C |
||||
| Phạm vi (DIN) |
HRC:20-68；HRB:55-100；HRA:37-85； HBS:100-500；HV:100-1500；Mpa:255-2180N/mm |
||||
|
Độ chính xác (%) |
Thang đo | ﹤250HV | 250~500HV | 500~800HV | ﹥800HV |
| HV0.1 | 6 | 7 | 8 | 9 | |
| HV0.3 | 6 | 7 | 8 | 9 | |
| HV0.8 | 5 | 5 | 6 | 7 | |
| HV1 | 5 | 5 | 6 | 7 | |
| HV5 | 5 | 5 | 5 | 5 | |
| HV10 | 5 | 5 | 5 | 5 | |
| Thang đo |
HV；HRA, HRB,HRC; HB；HS |
||||
| Màn hình | LCD màu 3.2“ | ||||
| Hiển thị dữ liệu |
Lực tải, Thời gian thử nghiệm, Kết quả thử nghiệm, Trung bình, Tối đa, Tối thiểu, Độ lệch và thang chuyển đổi. |
||||
| Ngôn ngữ | Tiếng Trung, Tiếng Anh, Tiếng Đức, Tiếng Bồ Đào Nha, Tiếng Thổ Nhĩ Kỳ | ||||
| Đầu ra dữ liệu | Thiết bị đầu cuối RS232/Máy in Bluetooth | ||||
| Lưu trữ dữ liệu | Để lưu 1000 nhóm dữ liệu đo và 20 nhóm dữ liệu hiệu chuẩn | ||||
| Nhập từ | Chữ cái và chữ số | ||||
| Môi trường làm việc | Nhiệt độ: -10°C đến 50°C; Độ ẩm: 30%-80% R.H. | ||||
| Điện áp pin | Pin lithium có thể sạc lại; Điện áp: 4.2V, 3200mAh | ||||
| Điện áp sạc | AC220V/50Hz, 110V/60Hz | ||||
| Kích thước và trọng lượng bộ phận chính | Kích thước bộ phận chính: 160 x 80 x 30mm (D x R x C); Đầu dò thủ công: Φ22×153mm; Trọng lượng (Không có đầu dò): 0.5Kg | ||||
| Kích thước và trọng lượng đóng gói | Kích thước đóng gói: 320 x 430 x 155mm (D x R x C); Trọng lượng đóng gói (Giao hàng tiêu chuẩn): 4.3Kg | ||||
Bản vẽ kết cấu máy đo độ cứng siêu âm kéo dài:
