Với đặc điểm đo flash tầm nhìn trường rộng, độ chính xác cao, tự động hóa, hình ảnh telecentric và phần mềm xử lý hình ảnh thông minh hợp tác với nhau để đo,bất kỳ nhiệm vụ đo lường trở nên cực kỳ hiệu quảChỉ cần đặt các phần làm việc trong phạm vi đo hiệu quả và sau đó nhấn nút,tất cả các kích thước hai chiều của phần làm việc sẽ được tự động xuất sau khi hoàn thành dữ liệu thử nghiệm ngay lập tức.
Ứng dụng công nghiệp:
Nó được sử dụng rộng rãi trong đo lường nhanh trong các lô sản phẩm và bộ phận có kích thước nhỏ như máy móc, điện tử, khuôn, đúc phun, phần cứng, cao su, thiết bị điện điện điện điện thấp,vật liệu từ tính, đập mác chính xác, kết nối, đầu cuối, điện thoại di động, thiết bị gia dụng, bảng mạch in, thiết bị y tế, đồng hồ, công cụ cắt, vv
Đặc điểm của sản phẩm:
l Các thuật toán xử lý hình ảnh như phát hiện cạnh sub-pixel, loại bỏ tự động và loại bỏ các điểm bất thường và hồi quy vuông nhỏ nhất được sử dụng để đảm bảo độ chính xác thử nghiệm.
l Nó phá vỡ quy ước đo lường kích thước bằng cách cho phép đo lường hình ảnh tổng thể mà không cần di chuyển nền tảng thử nghiệm, có tốc độ nhanh và độ chính xác cao.
l Hình dạng và hướng của mẫu có thể được tự động ghi nhớ mà không cần định vị lặp đi lặp lại.
l Nó phù hợp với phép đo hàng loạt vì thiết bị sẽ tự động đo sau khi tự động xác định nhiều mảnh làm việc và các yếu tố thử nghiệm.
l Các giá trị đo được ghi lại và xuất ra tự động, và sau đó thống kê và phân tích sẽ được thực hiện để thực hiện ứng dụng dữ liệu thử nghiệm thuận tiện hơn.
l Độ sâu trường ảnh cao, ống kính telecentric biến dạng thấp được sử dụng để đảm bảo hình ảnh cạnh rõ ràng, không có biến dạng, khôi phục kích thước thực sự của sản phẩm, loại bỏ các lỗi đo,và đảm bảo độ chính xác và khả năng lặp lại của phép đo.
l Việc đo hàng loạt hiệu quả làm giảm đáng kể thời gian đo, cải thiện hiệu quả đo, giảm chi phí lao động và loại bỏ lỗi của con người.
Các thông số kỹ thuật:

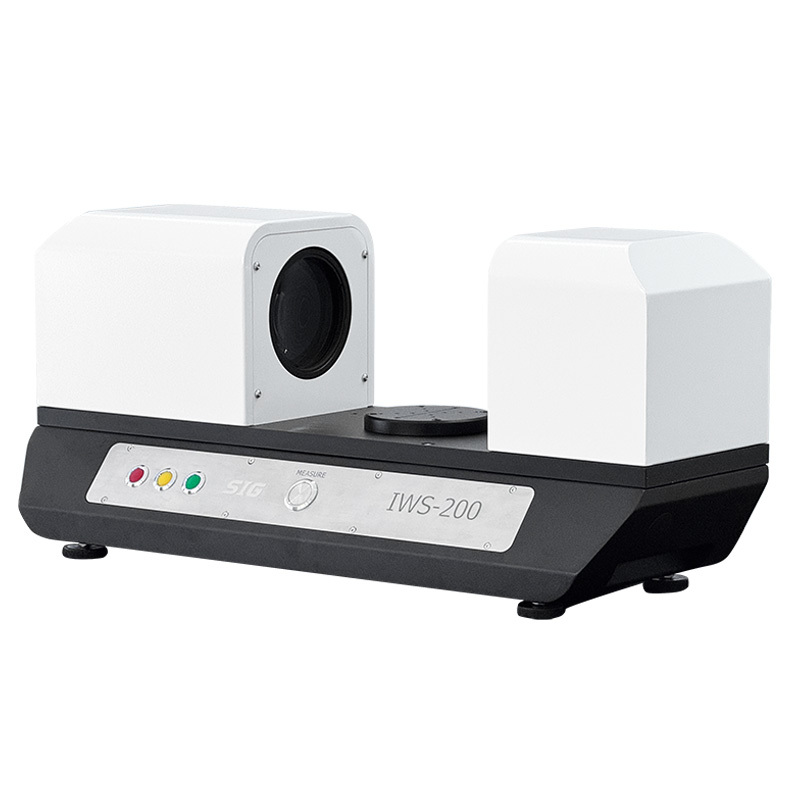

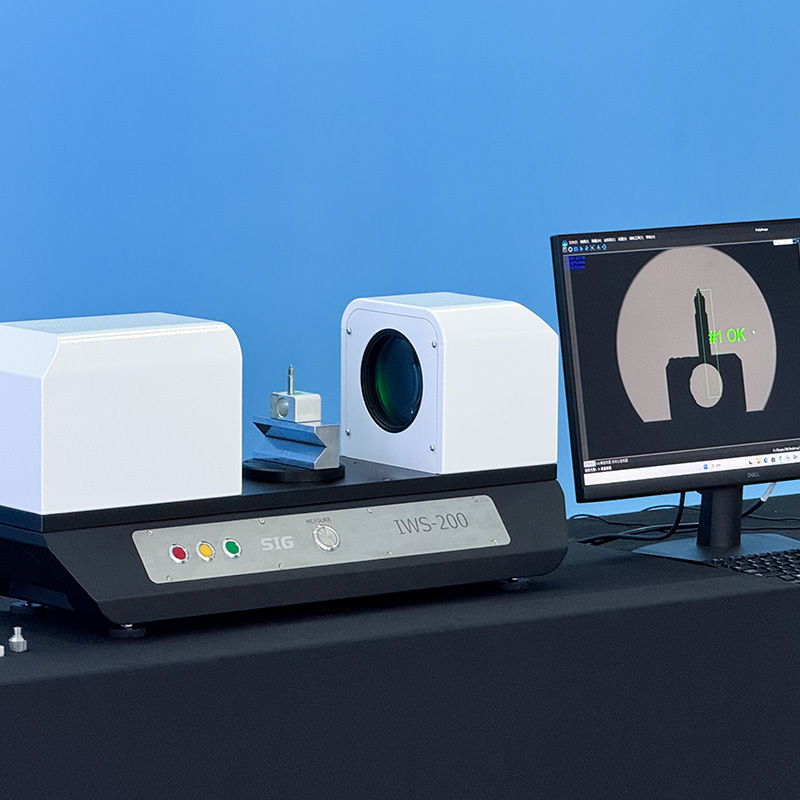

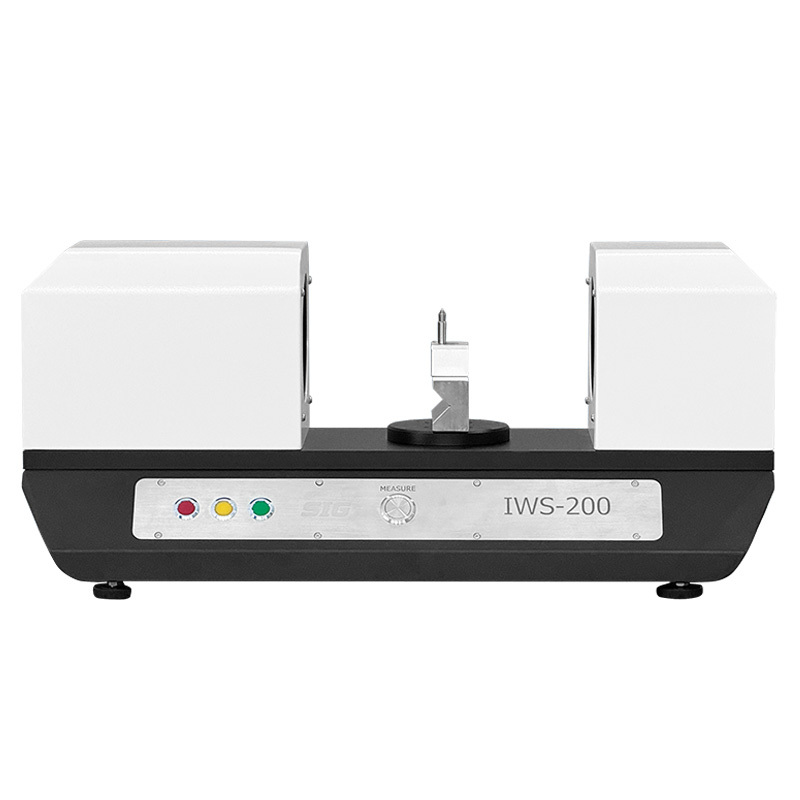

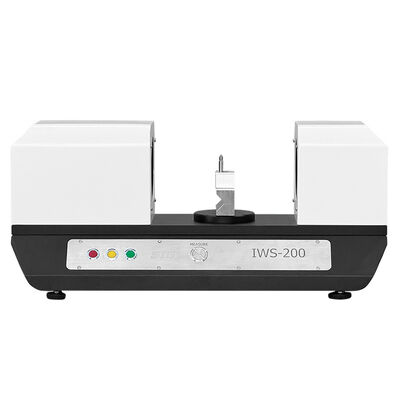

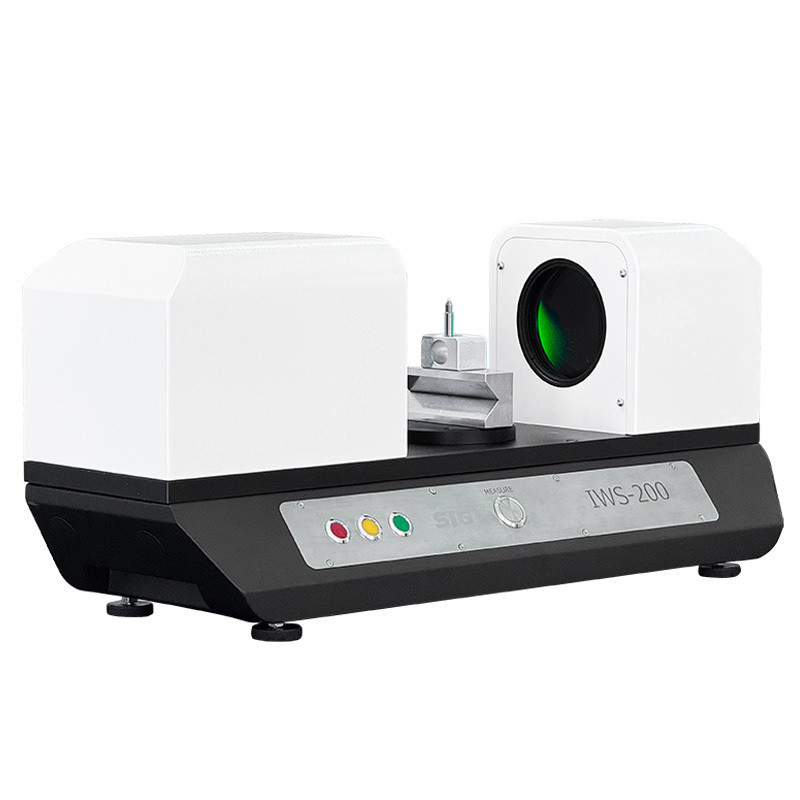

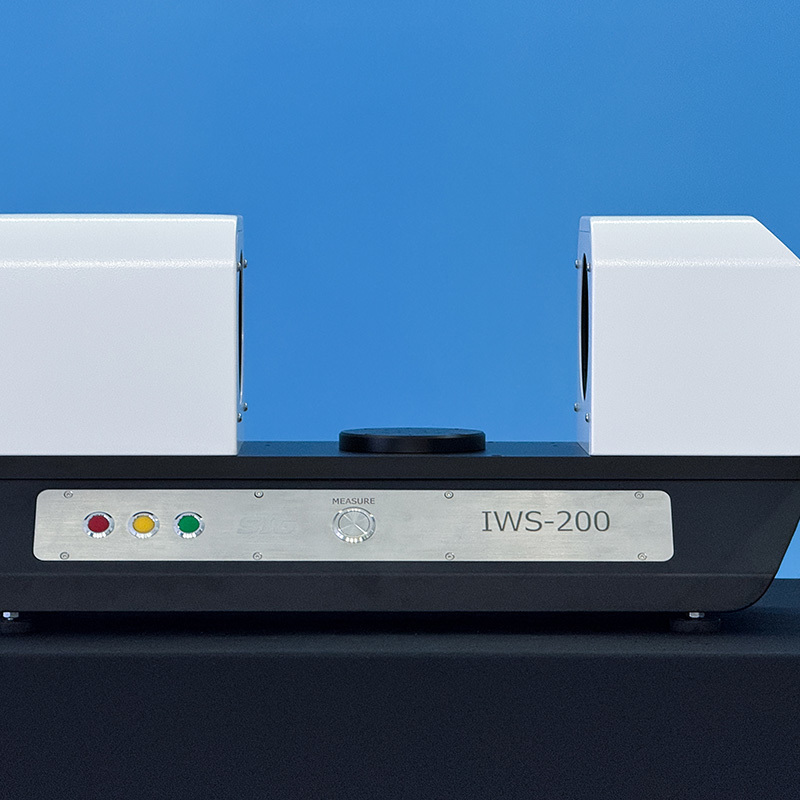

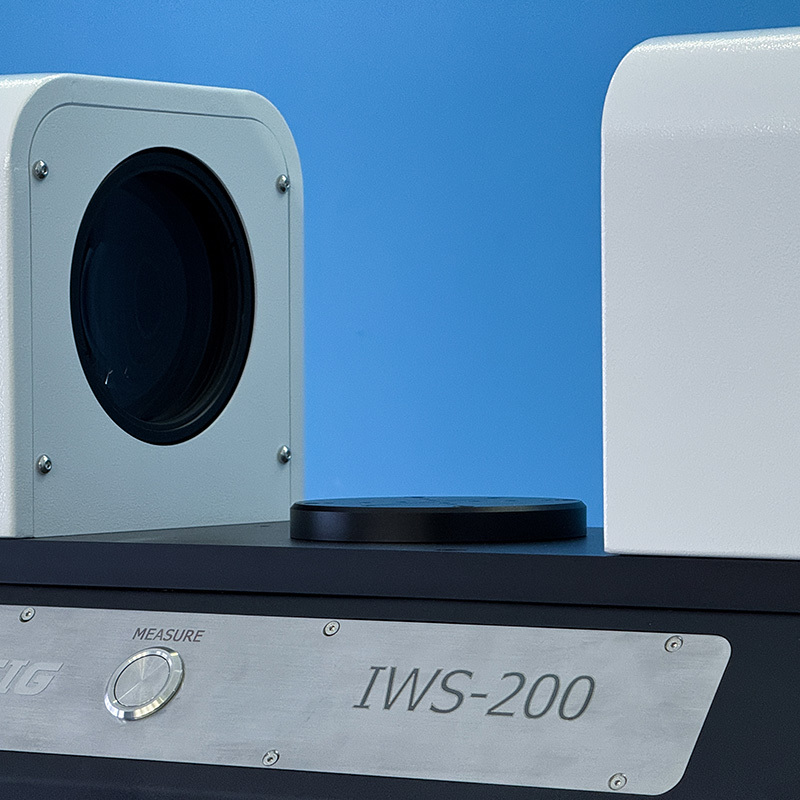

| Hàng hóa | Hệ thống đo thị giác tức thời ngang |
| Mô hình | IWS-200 |
| Mã # | 500-200 |
| Phạm vi đo | φ100mm, đường kính bên ngoài sân khấu 120mm |
| Khoảng cách làm việc | 145mm (Sự cố định, đến trung tâm sân khấu) |
| Measurement Accuracy (Chính xác đo lường) | ± 2,0μm |
| Sự chính xác của việc lặp lại | ± 0,5μm |
| Bộ cảm biến hình ảnh (pixel) | Máy ảnh USB 3.0 1 inch, 2000W Pixel |
| Hệ thống chiếu sáng | Nguồn ánh sáng bên dưới song song, đèn vòng bề mặt tùy chọn |
| Kính kính | Ống kính Telecentric phóng to đơn |
| Độ sâu trường | 12mm |
| Môi trường làm việc | Nhiệt độ: 0 ° ~ 45 ° C |
| Độ ẩm: 45% ~ 75% RH | |
| Rung động:<0,002g,<15Hz | |
| Phần mềm đo lường | Phần mềm đo flash một nút riêng của Geomea |
| Thời gian thử nghiệm | < 5S (dưới 100 kích thước thử nghiệm) |
| Dữ liệu đầu ra | Báo cáo dữ liệu thử nghiệm đầu ra tự động |
| Chức năng đo | Đo 2D: điểm, đường thẳng, vòng tròn, vòng cung, góc, khoảng cách, elip, vòng O, rãnh, hình chữ nhật, song song |
| Chức năng phụ trợ | Đường giao điểm, song song, dọc, tiếp xúc, tương đương |
| Độ khoan dung hình học |
Độ khoan dung kích thước, độ khoan dung vị trí, dạng và độ khoan dung vị trí (vị trí, đồng tâm, vuông, song song, tròn thực, thẳng thực, đường viền, v.v.) |
| Khả năng mang máy | 20kg |
| Hệ điều hành | Hỗ trợ hệ điều hành WIN10, 32/64 bit |
| Ngôn ngữ hoạt động | Tiếng Anh, Trung Quốc đơn giản hóa, Trung Quốc truyền thống, các ngôn ngữ khác có thể được thêm vào |
| Cung cấp điện | 220V/50Hz/10A |
| Kích thước phác thảo (D)WH) | (715*263*318) mm (không bao gồm hiển thị) |
| Trọng lượng ròng | 31kg |
