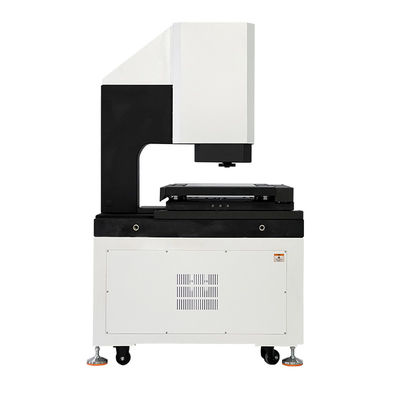

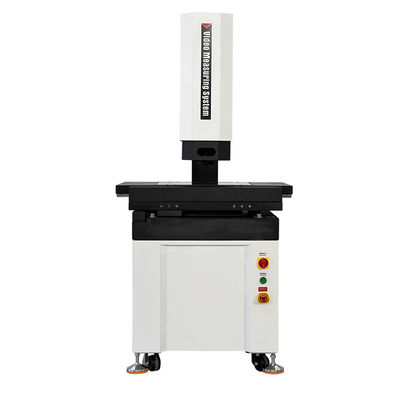

Hệ thống đo video tự động V3-VASLoạt
Đặc tính sản phẩm:
1. Điều khiển chính xác tự động CNC 3 trục XYZ, định vị chính xác;
2. Nền và cột bằng đá granit được sử dụng, độ ổn định tốt;
3. Đường ray dẫn hướng tuyến tính chính xác, vít bi và động cơ servo đảm bảo tính chính xác và ổn định của hệ thống chuyển động;
4. Độ phân giải 0,5μm và thước đo cách tử có độ chính xác cao đảm bảo độ ổn định và độ tin cậy về độ chính xác đo của hệ thống;
5. Camera kỹ thuật số độ phân giải cao đáp ứng nhu cầu quan sát rõ ràng và đo lường chính xác;
6. Ống kính zoom quang độ phân giải cao 6,5X Zoom745, zoom chính xác, hiệu chỉnh pixel một lần;
7. Nguồn sáng bề mặt LED 5 vòng, 8 vùng và 40 kênh được điều khiển theo chương trình và hệ thống nguồn sáng đường viền LED song song, thực hiện thông minh mức độ sáng 256 cấp;
8. Phần mềm đo ảnh tự động mạnh mẽ và dễ vận hành.
Thông số kỹ thuật:
| hàng hóa | Hệ thống đo video tự động V3-VASLoạt | ||||
| Người mẫu | V3-VAS-322 | V3-VAS-432 | V3-VAS-542 | V3-VAS-652 | |
| Hành trình trục X/Y (mm) | 300*200 | 400*300 | 500*400 | 600*500 | |
| E1x, y(ừm) | 2,5+L/200 | 3+L/200 | 3+L/200 | 4+L/200 | |
| E2xy(ừm) | 3+L/200 | 3,5+L/200 | 4+L/200 | 5+L/200 | |
|
Điểm đơn E1z độ chính xác (ừm) |
4+L/200 | 5+L/200 | 5+L/200 | 5+L/200 | |
| Hành trình trục Z (mm) | 200 (tăng chiều cao tùy chọn lên 300mm/400mm) | ||||
| Độ phân giải của cân | Thước đo kính có độ chính xác cao với độ phân giải 0,5um. | ||||
| Vật liệu bàn làm việc | đá granit | ||||
| Chế độ hướng dẫn | Đường ray dẫn hướng tuyến tính chính xác loại P | ||||
| Loại ổ đĩa | Động cơ servo AC/động cơ servo DC + vít me lăn | ||||
| Phương thức hoạt động | Tay cầm điều khiển từ xa, thao tác chuột, lập trình phát hiện tự động | ||||
|
Chiếu sáng Hệ thống |
đường viền | Đèn LED chiếu sáng đường viền song song | |||
| Bề mặt | 0 ~ 255 Chiếu sáng bề mặt LED 8 phân chia có thể điều chỉnh vô cấp | ||||
| Đồng trục | Đèn LED điểm có độ sáng cao tùy chọn | ||||
| Hệ thống video | Máy ảnh kỹ thuật số độ phân giải cao 1/3 " | ||||
| Ống kính zoom thủ công Zoom745 có độ phóng đại quang học 0,7X~4,5X và độ phóng đại video 28X~180X. | |||||
| Phần mềm đo lường | vismeasoft | ||||
| Hệ điều hành | Hỗ trợ hệ điều hành WIN10/11-32/64bit. | ||||
| Ngôn ngữ | Có thể thêm tiếng Anh, tiếng Trung giản thể, tiếng Trung phồn thể, các phiên bản ngôn ngữ khác. | ||||
| Môi trường làm việc | Nhiệt độ là 20oC 2oC và thay đổi nhiệt độ dưới 1oC/giờ; Độ ẩm 30% ~ 80% RH; Độ rung <0,02g, 15Hz. | ||||
| Nguồn điện | 220V/50Hz/10A | ||||
| Vòng bi máy | 0~30Kg (khả năng chịu lực tối đa: 50Kg) | ||||
| Kích thước (WxDxH)mm | 789*636*1640 | 1033*820*1685 | 1213*940*1705 | 1453*1120*1725 | |
| Trọng lượng tịnh (Kg) | 396 | 466 | 560 | 796 | |
| Cấu hình tùy chọn | Ống kính phản hồi điện tử, ống kính zoom điện, đầu dò tiếp xúc, quang phổ điểm trắng, camera 3D, điều khiển từ xa Bluetooth không dây. | ||||
Nhận xét:
L biểu thị chiều dài đo, tính bằng milimét và độ chính xác đo lấy nét quang học của trục Z có mối tương quan lớn với độ nhám bề mặt của phôi cần đo. Giá trị Rz độ nhám càng thấp thì độ chính xác lấy nét lặp lại càng tốt và ngược lại.
Độ phóng đại của video chỉ mang tính chất gần đúng và phụ thuộc vào kích thước cũng như độ phân giải của màn hình.
Ống kính vật kính zoom dòng Zoom745 có thể được trang bị kính lúp 0,5X và kính lúp 2X theo yêu cầu.
Cấu hình sản phẩm Model Mô tả(Ví dụ với V3-VSA-322):
| Danh mục sản phẩm | 2.5D | 3D | 2.5D | 3D |
| hàng hóa |
Tự động 2.5D Hệ thống đo video |
3D tự động Hệ thống đo liên lạc & video |
Tự động 2.5D Hệ thống đo video và quét laser |
3D tự động Đa giác quan Máy đo |
| Người mẫu | V3-VAS-322A | V3-VAS-322B | V3-VAS-322C | V3-VAS-322D |
| Kiểu | MỘT | B | C | D |
| Ý nghĩa |
Ống kính zoom quang học cảm biến |
Cảm biến ống kính zoom và Cảm biến thăm dò liên hệ |
Cảm biến ống kính zoom và Cảm biến laze |
Cảm biến ống kính zoom, Liên hệ Cảm biến thăm dò và cảm biến Lazer |
| Liên hệ thăm dò | không có | MCP-Kit1 | không có | MCP-Kit1 |
| Cảm biến laze | không có | không có | WCS40416 | WCS40416 |
Thông số kỹ thuật và mô hình hệ thống đo video tự động:
| Người mẫu | Mã số# | Người mẫu | Mã số# |
| V3-VAS-322A | 529-120G | V3-VAS-432A | 529-120H |
| V3-VAS-322B | 529-220G | V3-VAS-432B | 529-220H |
| V3-VAS-322C | 529-320G | V3-VAS-432C | 529-320H |
| V3-VAS-322D | 529-420G | V3-VAS-432D | 529-420H |
| Người mẫu | Mã số# | Người mẫu | Mã số# |
| V3-VAS-542A | 529-120J | V3-VAS-652A | 529-120K |
| V3-VAS-542B | 529-220J | V3-VAS-652B | 529-220K |
| V3-VAS-542C | 529-320J | V3-VAS-652C | 529-320K |
| V3-VAS-542D | 529-420J | V3-VAS-652D | 529-420K |
Bảng hướng dẫn du lịch hệ thống đo video tự động:
| Du lịch | Người mẫu | Sự chính xác | Trục XDu lịch mm | Hành trình trục Y mm | Hành trình trục Z mm | Trục Z tùy chỉnh hành trình mm | |
| E1x,y | E1z | ||||||
| 300x200x200 | V3-VAS-322 | 2,5+L/200 | 4,0+L/200 | 300mm | 200mm | 200mm | 250mm |
| 400x300x200 | V3-VAS-432 | 3+L/200 | 5,0+L/200 | 400mm | 300mm | 200mm | 300mm |
| 500x400x200 | V3-VAS-542 | 3+L/200 | 5,0+L/200 | 500mm | 400mm | 200mm | 400mm |
| 600x500x200 | V3-VAS-652 | 4+L/200 | 5,0+L/200 | 600mm | 400mm | 200mm | 400mm |
SIG cũng có camera cầu di động giàn, với khoảng cách di chuyển 2000x3000x400mm, các khoảng cách di chuyển và thông số kỹ thuật khác có thể được tùy chỉnh theo nhu cầu của khách hàng.
Giới thiệu phần mềm:
Phần mềm đo ảnh tự động VIMSOFT: giao diện trực quan và các chức năng mạnh mẽ giúp công việc đo lường hiệu quả.
1.Giao diện thân thiện với người dùng
Bố cục đơn giản: giao diện chính trình bày các chức năng cốt lõi bằng các nút, có thể truy cập chỉ bằng một cú nhấp chuột. Người dùng có thể hoàn thành hầu hết các thao tác đo bằng cách nhấp và kéo.
2.Khả năng đo hình học nâng cao
l Đo lường hệ số tổng:
l Hỗ trợ các phần tử 2D/3D: điểm, đường, cung, hình tròn, hình chữ nhật, hình elip, rãnh then (đặc điểm vòng tròn dài), đường cong mở và đóng, mặt phẳng, hình trụ, hình nón, hình cầu, v.v.
l Với đầu dò trục Z hoặc cảm biến dịch chuyển bằng laser, có thể đo các phần tử ba chiều (chẳng hạn như bề mặt cong không gian) và có thể tính toán trực tiếp tọa độ/chiều dài/diện tích/thể tích sau khi phát hiện cạnh.
l Phát hiện cạnh chính xác:
l Chụp cạnh yếu, hướng tìm kiếm có thể điều chỉnh, lọc nhiễu/cạnh bị hỏng
l Tự động lấy nét và đo chiều cao;
l Xác định mặt phẳng tiêu cự tốt nhất một cách thông minh và thực hiện phép đo chiều cao/độ phẳng.
3.Giải pháp hiệu quả cho phôi gia công hàng loạt phức tạp
l Đo mảng:
l Mảng phần tử: Sau khi đo một phần tử, tất cả các đặc điểm cách đều sẽ được tạo tự động bằng cách dịch mảng.
l Mảng phôi: tự động xử lý toàn bộ lô sau khi đo một mảnh duy nhất (hỗ trợ chế độ đơn / đa vật cố định)
l Tích hợp CAD:
l Nó có thể được đo tự động bằng cách nhập bản vẽ CAD mà không cần lấy mẫu thủ công (đặc biệt thích hợp cho các bộ phận phức tạp/có hình dạng đặc biệt).
l Điều hướng so sánh:
l Đặt trước các đường/góc/vòng tham chiếu để so sánh theo thời gian thực.
l Điều hướng bản đồ: ghép các hình ảnh được quét/pixel để định vị chính xác các phôi gia công lớn hoặc đa tính năng.
4.Chương trình người dùng linh hoạt
l Quá trình tự động:
l Theo hoạt động của người dùng, trình tự đo được tạo ra và việc thực hiện chương trình được kiểm soát.
l Bạn có thể chỉnh sửa trình tự các bước, thao tác chèn hoặc xóa và tùy chỉnh quy trình làm việc.
l Tối ưu hóa hàng loạt:
l Lặp lại nhiệm vụ phát hiện cạnh đơn để giảm thiểu các hoạt động dư thừa.
5.Phân tích dung sai hình thức và vị trí
l Hỗ trợ GD&T kích thước đầy đủ:
l Tính toán độ thẳng, độ tròn, độ phẳng, độ trụ, hình dạng, vị trí, độ song song, độ thẳng đứng, độ đồng tâm, v.v.
l Tự động đánh dấu kết quả NG và xác định vị trí sai lệch thông qua biểu đồ trực quan.
6.Báo cáo và xuất dữ liệu
l Báo cáo tùy chỉnh:
l Xuất định dạng Excel/Word/TXT (hỗ trợ tùy chỉnh mẫu Excel)
l Đầu ra tương thích CAD:
l Tạo tệp DXF/IGS cho kỹ thuật đảo ngược.
7.Tích hợp đa thiết bị
l Kết nối mở rộng:
l Tương thích với đầu dò, cảm biến laser, cảm biến ánh sáng trắng, cánh tay cơ khí và các thiết bị khác để cải thiện độ chính xác của phép đo ba chiều.
