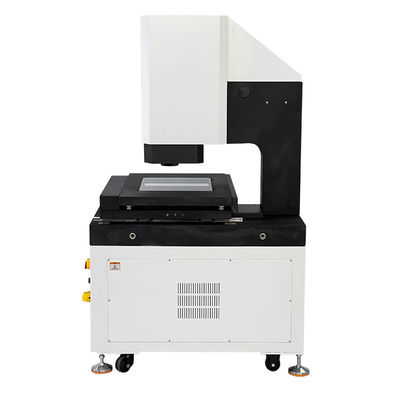

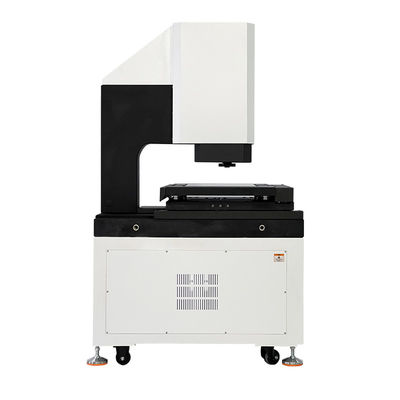

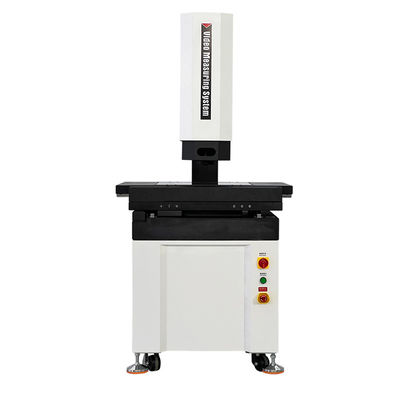

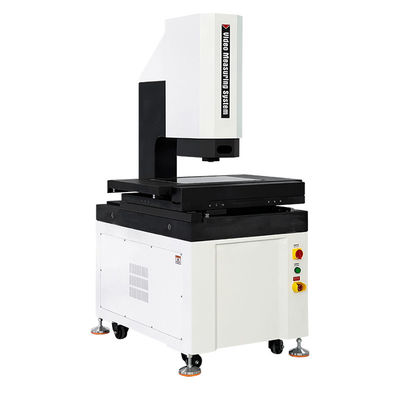

Hệ thống đo video tự động V3 Dòng
Đặc tính sản phẩm:
1. Điều khiển chính xác tự động CNC 3 trục XYZ, định vị chính xác;
2. Đế và cột bằng đá granite, ổn định tốt;
3. Ray dẫn hướng tuyến tính chính xác, vít me bi và động cơ servo đảm bảo độ chính xác và ổn định của hệ thống chuyển động;
4. Thước đo grating có độ phân giải 0,5μm và độ chính xác cao đảm bảo độ ổn định và độ tin cậy của độ chính xác đo lường của hệ thống;
5. Camera kỹ thuật số độ phân giải cao để đáp ứng nhu cầu quan sát rõ ràng và đo lường chính xác;
6. Ống kính zoom quang học độ nét cao 6.5X Zoom745, zoom chính xác, hiệu chỉnh điểm ảnh một lần;
7. Hệ thống nguồn sáng bề mặt LED 5 vòng, 8 vùng và 40 kênh được điều khiển bằng chương trình và hệ thống nguồn sáng đường viền LED song song, thực hiện thông minh mức độ sáng 256 cấp;
8. Phần mềm đo hình ảnh tự động mạnh mẽ và dễ vận hành.
Thông số kỹ thuật:
| Hàng hóa | Hệ thống đo video tự động V3 Dòng | ||||
| mô hình | V3-322 | V3-432 | V3-542 | V3-652 | |
| Hành trình trục X/Y (mm) | 300*200 | 400*300 | 500*400 | 600*500 | |
| E1x, y(um) | 2.5+L/200 | 3+L/200 | 3+L/200 | 4+L/200 | |
| E2xy(um) | 3+L/200 | 3.5+L/200 | 4+L/200 | 5+L/200 | |
|
Độ chính xác một điểm E1z (um) |
4+L/200 | 5+L/200 | 5+L/200 | 5+L/200 | |
| Hành trình trục Z (mm) | 200 (chiều cao tùy chọn lên đến 300mm/400mm) | ||||
| Độ phân giải của Thước đo | Thước đo grating kính độ chính xác cao với độ phân giải 0,5um. | ||||
| Vật liệu bàn làm việc | Đá granite | ||||
| Chế độ dẫn hướng | Ray dẫn hướng tuyến tính chính xác cấp P | ||||
| Loại truyền động | Động cơ servo AC/Động cơ servo DC + vít me bi | ||||
| Chế độ vận hành | Tay cầm điều khiển từ xa, thao tác chuột, phát hiện tự động lập trình | ||||
|
Chiếu sáng Hệ thống |
Đường viền | Chiếu sáng đường viền song song LED | |||
| Bề mặt | 0~255 Điều chỉnh liên tục 8 Phân vùng Chiếu sáng bề mặt LED | ||||
| Đồng trục | Tùy chọn Đèn LED điểm sáng cao | ||||
| Hệ thống video | Camera kỹ thuật số độ phân giải cao 1/3" | ||||
| Ống kính zoom thủ công Zoom745 với độ phóng đại quang học 0,7X~4,5X và độ phóng đại video 28X~180X. | |||||
| Phần mềm đo lường | Vismeasoft | ||||
| Hệ điều hành | Hỗ trợ hệ điều hành WIN10/11-32/64 bit. | ||||
| Ngôn ngữ | Tiếng Anh, Tiếng Trung giản thể, Tiếng Trung phồn thể, có thể thêm các phiên bản ngôn ngữ khác. | ||||
| Môi trường làm việc | Nhiệt độ là 20℃ 2℃ và sự thay đổi nhiệt độ nhỏ hơn 1℃/giờ; Độ ẩm 30% ~ 80% RH; Rung động< 0,02g's, ≤15Hz. | ||||
| Nguồn điện | 220V/50Hz/10A | ||||
| Khả năng chịu tải của máy | 0~30Kg (khả năng chịu tải tối đa: 50Kg) | ||||
| Kích thước (WxDxH)mm | 789*636*1640 | 1033*820*1685 | 1213*940*1705 | 1453*1120*1725 | |
| Khối lượng tịnh (Kg) | 396 | 466 | 560 | 796 | |
| Cấu hình tùy chọn | Ống kính phản hồi điện tử, ống kính zoom điện, đầu dò tiếp xúc, quang phổ điểm sáng trắng, camera 3D, điều khiển từ xa Bluetooth không dây. | ||||
Ghi chú:
L đại diện cho chiều dài đo, tính bằng milimet và độ chính xác đo lấy nét quang học của trục Z có mối tương quan lớn với độ nhám bề mặt của phôi cần đo. Giá trị Rz độ nhám càng thấp thì độ chính xác lấy nét lặp lại càng tốt và ngược lại.
Độ phóng đại video là gần đúng và phụ thuộc vào kích thước và độ phân giải của màn hình.
Ống kính zoom dòng Zoom745 có thể được trang bị kính lúp 0,5X và kính lúp 2X theo yêu cầu.
Mô tả kiểu cấu hình sản phẩm(Ví dụ với V3-322):
| Loại sản phẩm | 2.5D | 3D | 2.5D | 3D |
| Hàng hóa |
Tự động 2.5D Hệ thống đo video |
Tự động 3D Hệ thống đo tiếp xúc & video |
Tự động 2.5D Hệ thống đo laser-Scan & video |
Tự động 3D Đa giác quan Máy đo |
| Mô hình | V3-322A | V3-322B | V3-322C | V3-322D |
| Loại | A | B | C | D |
| Ý nghĩa |
Ống kính zoom quang học Cảm biến |
Cảm biến ống kính zoom và Cảm biến đầu dò tiếp xúc |
Cảm biến ống kính zoom và Cảm biến lazer |
Ống kính zoom, Tiếp xúc Cảm biến đầu dò và cảm biến lazer |
| Đầu dò tiếp xúc | không có | MCP-Kit1 | không có | MCP-Kit1 |
| Cảm biến laser | không có | không có | WCS40416 | WCS40416 |
V3 Các kiểu và thông số kỹ thuật của Hệ thống đo video tự động:
| Mô hình | Mã | Mô hình | Mã |
| V3-322A | 529-120G | V3-432A | 529-120H |
| V3-322B | 529-220G | V3-432B | 529-220H |
| V3-322C | 529-320G | V3-432C | 529-320H |
| V3-322D | 529-420G | V3-432D | 529-420H |
| Mô hình | Mã | Mô hình | Mã |
| V3-542A | 529-120J | V3-652A | 529-120K |
| V3-542B | 529-220J | V3-652B | 529-220K |
| V3-542C | 529-320J | V3-652C | 529-320K |
| V3-542D | 529-420J | V3-652D | 529-420K |
V3 Bảng hướng dẫn hành trình của Hệ thống đo video tự động:
| Hành trình | Mô hình | Độ chính xác | Trục XHành trình mm | Hành trình trục Y mm | Hành trình trục Z mm | Hành trình tùy chỉnh trục Z mm | |
| E1x,y | E1z | ||||||
| 300x200x200 | V3-322 | 2.5+L/200 | 4.0+L/200 | 300mm | 200mm | 200mm | 250mm |
| 400x300x200 | V3-432 | 3+L/200 | 5.0+L/200 | 400mm | 300mm | 200mm | 300mm |
| 500x400x200 | V3-542 | 3+L/200 | 5.0+L/200 | 500mm | 400mm | 200mm | 400mm |
| 600x500x200 | V3-652 | 4+L/200 | 5.0+L/200 | 600mm | 400mm | 200mm | 400mm |
SIG cũng có camera cầu di động kiểu giàn, với khoảng cách hành trình là 2000x3000x400mm và các khoảng cách hành trình và thông số kỹ thuật khác có thể được tùy chỉnh theo nhu cầu của khách hàng.
Giới thiệu phần mềm:
Phần mềm đo hình ảnh tự động VIMSOFT: giao diện trực quan và các chức năng mạnh mẽ giúp các tác vụ đo lường hiệu quả.
1. Giao diện thân thiện với người dùng
Bố cục đơn giản: giao diện chính trình bày các chức năng cốt lõi bằng các nút, có thể truy cập bằng một cú nhấp chuột. Người dùng có thể hoàn thành hầu hết các thao tác đo bằng cách nhấp và kéo.
2. Khả năng đo hình học nâng cao
l Tổng số đo yếu tố:
l Hỗ trợ các yếu tố 2D/3D: điểm, đường, cung, đường tròn, hình chữ nhật, hình elip, rãnh then (các tính năng đường tròn dài), đường cong mở và đóng, mặt phẳng, hình trụ, hình nón, hình cầu, v.v.
l Với đầu dò trục Z hoặc cảm biến dịch chuyển laser, các yếu tố ba chiều (chẳng hạn như bề mặt cong không gian) có thể được đo và tọa độ/chiều dài/diện tích/thể tích có thể được tính toán trực tiếp sau khi phát hiện cạnh.
l Phát hiện cạnh chính xác:
l Chụp cạnh yếu, hướng tìm kiếm có thể điều chỉnh, lọc nhiễu/cạnh bị hỏng
l Tự động lấy nét và đo chiều cao;
l Xác định một cách thông minh mặt phẳng tiêu điểm tốt nhất và thực hiện đo chiều cao/độ phẳng.
3. Giải pháp hiệu quả cho phôi hàng loạt phức tạp
l Đo mảng:
l Mảng phần tử: Sau khi đo một phần tử duy nhất, tất cả các tính năng cách đều nhau sẽ tự động được tạo ra bằng cách dịch chuyển mảng.
l Mảng phôi: tự động xử lý toàn bộ lô sau khi đo một chi tiết (hỗ trợ chế độ một/nhiều đồ gá)
l Tích hợp CAD:
l Nó có thể được đo tự động bằng cách nhập bản vẽ CAD mà không cần lấy mẫu thủ công (đặc biệt thích hợp cho các bộ phận phức tạp/hình dạng đặc biệt).
l Điều hướng so sánh:
l Các đường/góc/vòng tròn tham chiếu đặt trước để so sánh theo thời gian thực.
l Điều hướng bản đồ: nối các hình ảnh được quét/pixel để định vị chính xác các phôi lớn hoặc nhiều tính năng.
4. Chương trình người dùng linh hoạt
l Quy trình tự động:
l Theo thao tác của người dùng, trình tự đo được tạo và việc thực hiện chương trình được kiểm soát.
l Bạn có thể chỉnh sửa trình tự các bước, chèn hoặc xóa các thao tác và tùy chỉnh quy trình làm việc.
l Tối ưu hóa hàng loạt:
l Lặp lại tác vụ để phát hiện cạnh đơn lẻ để giảm thiểu các thao tác dư thừa.
5. Phân tích dung sai hình thức và vị trí
l Hỗ trợ GD&T đầy đủ:
l Tính toán độ thẳng, độ tròn, độ phẳng, độ trụ, biên dạng, vị trí, độ song song, độ vuông góc, độ đồng tâm, v.v.
l Tự động đánh dấu kết quả NG và xác định độ lệch thông qua biểu đồ trực quan.
6. Báo cáo và xuất dữ liệu
l Báo cáo tùy chỉnh:
l Xuất định dạng Excel/Word/TXT (hỗ trợ tùy chỉnh mẫu Excel)
l Đầu ra tương thích CAD:
l Tạo tệp DXF/IGS để kỹ thuật đảo ngược.
7. Tích hợp đa thiết bị
l Kết nối mở rộng:
l Tương thích với đầu dò, cảm biến laser, cảm biến ánh sáng trắng, cánh tay cơ khí và các thiết bị khác để cải thiện độ chính xác của phép đo ba chiều.
