ST-5000G Máy kiểm tra lớp phủ khe nứt chính xác
Sản phẩmTôi...nthêm:

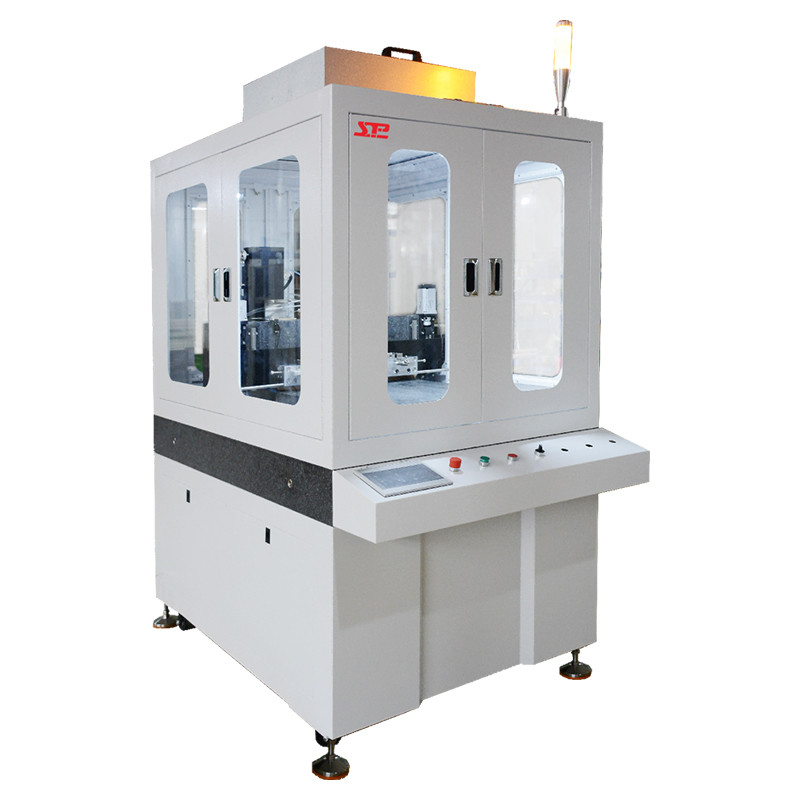

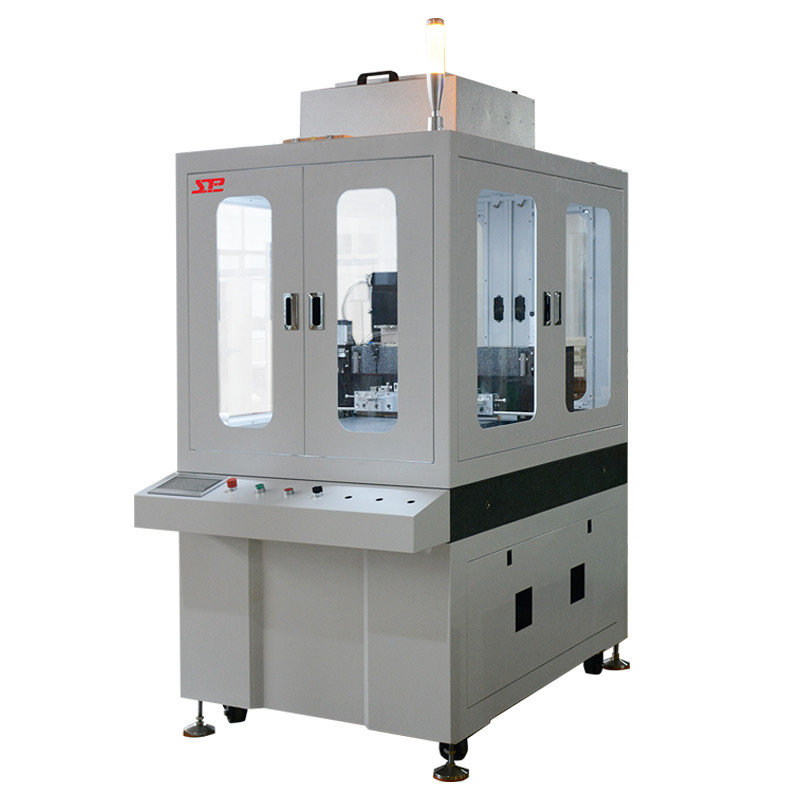

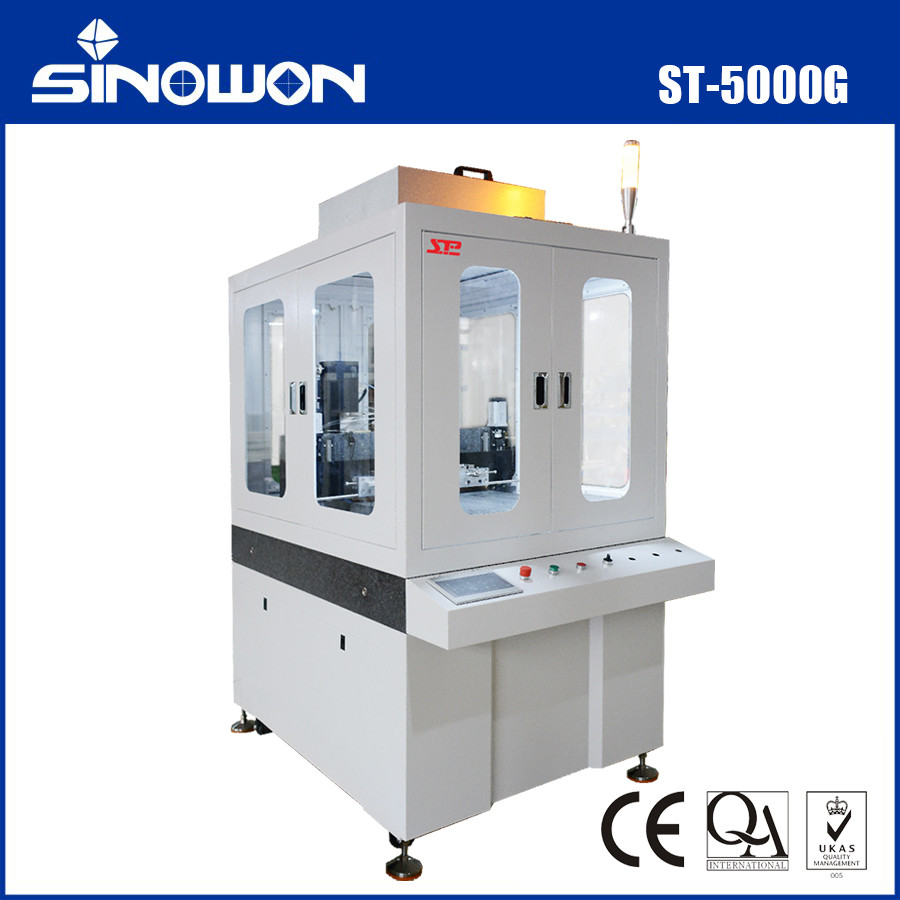

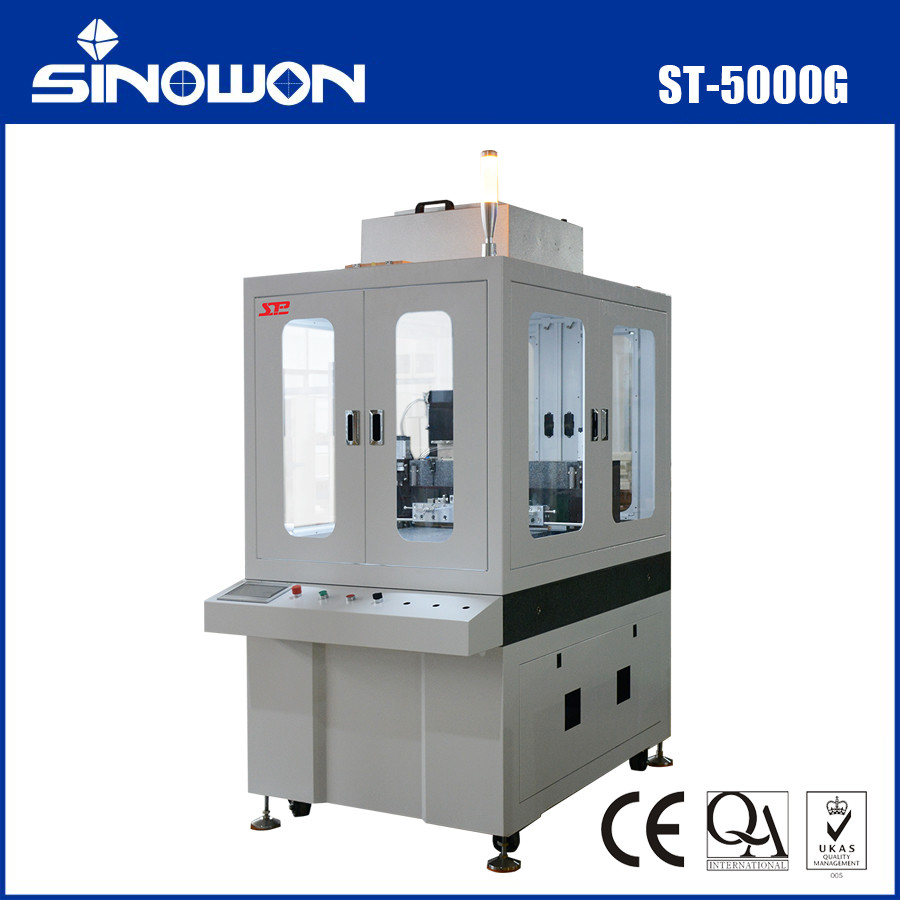

ST-5000G Precision Coating Experimental Coating Machine là một loại máy sơn thử nghiệm chính xác cao, độ tin cậy cao và độ ổn định cao.với máy bơm dán chính xác cao tự sản xuất và phát triển và máy đục rạch chính xác cao, thuốc lỏng được phủ đồng đều trên nền cứng để chuẩn bị một lớp phủ mỏng diện tích lớn với độ dày phim đồng nhất cao.
Các thông số thiết bị:
Các chất nền áp dụng:
| (1) | Kích thước chất nền | 500mm*500mm |
| (2) | Độ phẳng của chất nền | < 10u |
| (3) | Khả năng ướt của chất nền | < 15° |
| (4) | Nhiệt độ chất nền | 23±2°C |
Các chất lỏng có thể áp dụng:
| (1) | loại | Isopropanol, DMF, DMSO và các dung môi hữu cơ khác hoặc các dung môi hỗn hợp khác |
| (2) | độ nhớt | 1~70CPS |
| (3) | Hàm lượng chất rắn | 7% ~ 50% |
Hiệu suất quá trình thiết bị:
| (1) | Phương pháp hình thành màng | Lớp phủ khe |
| (2) | độ nhớt | 300nm ~ 10um ((Dry film) |
| (3) | Sự đồng nhất hình thành màng | 5% ≤ trong phim, 5% ≤ giữa các phim |
Bụi phủ:
| Số | Dự án | Các thông số kỹ thuật | Nhận xét |
| 1 | Vật liệu | SUS630 | |
| 2 | Chiều rộng lớp phủ | 450mm | |
| 3 | Độ phẳng/đẳng | ≤3m | |
| 4 | Độ thô của ánh sáng | Ra≤0.025 | |
| 5 | Các khe hở | Loại đệm, độ dày đệm đồng nhất ≤±2um | |
| 6 | Phạm vi điều chỉnh khoảng cách | ≤ ± 10um | |
| 7 | Ngoại trừ phạm vi cạnh | ≤10mm | |
| 8 | Bộ chống va chạm đầu sơn | Nó thấp hơn môi 20um, có hiệu quả ngăn chặn môi va chạm | |
| 9 | Điều chỉnh đầu sơn | Nó được tự động điều chỉnh bởi một cảm biến dịch chuyển tuyến tính chính xác cao | |
| 10 | Thiết kế thoát nước bong bóng | Các buồng chết là cao cấp và có một mức độ cao của lỗ hổng túi |
Máy bơm lớp phủ:
| Số | Dự án | Các thông số kỹ thuật | Nhận xét |
| 1 | Vật liệu thân máy bơm | SUS316L | |
| 2 | Vật liệu vòng niêm phong | Các niêm phong chống ăn mòn | |
| 3 | Khối lượng bơm | 5 ml | |
| 4 | Điều khiển ổ đĩa | Động cơ phục vụ, vít bóng | |
| 5 | Độ phân giải kiểm soát nhổ | 0.01ul/s | |
| 6 | Thời gian phản ứng | 0.01s | |
| 7 | Tốc độ nhổ | 0~2000ul/s | |
| 8 | Tốc độ gia tốc nhổ cao nhất | 2000ul/s2 | |
| 9 | Cấu hình chức năng |
1) Máy bơm cung cấp chất lỏng tự động giảm áp suất sau khi bổ sung; 2) Chức năng trì hoãn xả nước; 3) Chức năng hút ngược đầu cuối; 4) Chức năng tái hydrat hóa tự động; 5) Điều chỉnh lớp phủ nhiều giai đoạn; |
|
| Số | Dự án | Các thông số kỹ thuật |
| 1 | Số lượng trục Z | 2 cái. |
| 2 | Độ phân giải trục Z | 0.1m |
| 3 | Điều khiển động cơ trục Z | Động cơ servo, vít loại mài, đường ray hướng dẫn |
| 4 | Khả năng lặp lại theo trục Z | ≤5um |
| 5 | Phạm vi vận tốc trục Z | 0~50mm/s |
| 6 | Loại động cơ trục Y | Động cơ nền tảng |
| 7 | Điều khiển ổ cắm trục Y | Động cơ servo, vít loại mài, đường ray hướng dẫn |
| 8 | Phạm vi tốc độ ở trục Y | 0~200mm/s |
| 9 | Độ chính xác bề mặt chuyển động trục Y | Tốt hơn ±5um |
| 10 | Khả năng lặp lại theo trục Y | ≤5um |
| 11 | Cấu hình chức năng |
1) Tiếp ứng gia tốc và giảm tốc có thể được thiết lập và điều chỉnh; 2) Mở lớp phủ có thể điều chỉnh; 3) Khả năng điều chỉnh khe hở cuối; |
Bàn phủ:
| Số | Dự án | Các thông số kỹ thuật | Nhận xét |
| 1 | Vật liệu | Đá granit loại 000 | |
| 2 | Điều chỉnh theo kích thước nền | 500*500mm | |
| 3 | Độ phẳng bề mặt | Độ phẳng≤±5mm | |
| 4 | Vị trí của nền | Chất hấp thụ chân không trên nền tảng | |
| 5 | Định hướng chất nền | Hướng dẫn | |
| 6 | Chọn và đặt bảng | Hướng dẫn |
Hệ thống cung cấp nước:
| Số | Dự án | Các thông số kỹ thuật | Nhận xét |
| 1 | Vật liệu ống | PFA | |
| 2 | Bể cung cấp chất lỏng | Vật liệu lột, khối lượng 100ml | |
| 3 | Phương pháp cung cấp dịch | Thùng chứa được áp suất | |
| 4 | Rửa bể | Sản xuất từ thép không gỉ |
Đơn vị làm sạch lớp phủ trước:
| Số | Dự án | Các thông số kỹ thuật | Nhận xét |
| 1 | Phương pháp lớp phủ trước | Nền tảng lớp phủ trước | |
| 2 | Làm sạch môi | Hướng dẫn | |
| 3 | Ngâm và thoát nước từ bể | Nó được sử dụng khi thiết bị không hoạt động, đường ống sạch, và chất thải được xả |
|
Số |
Dự án | Các thông số kỹ thuật | Nhận xét |
| 1 | màn hình cảm ứng | Nền tảng lớp phủ trước | |
| 2 | Chức năng ghi nhật ký | Quá trình lớp phủ của mỗi nền có thể được xem, bao gồm các thông số tốc độ và vị trí của mỗi trục của lớp phủ tại mỗi thời điểm trong quá trình lớp phủ | |
| 3 | Giấy phép hoạt động |
Ba loại quyền hoạt động để đăng nhập. Hành động thủ công, bán tự động và tự động của thiết bị đều có thể được vận hành trên giao diện |
| Số | Dự án | Các thông số kỹ thuật | Nhận xét |
| 1 | sáng tác | Hợp kim, tấm đục, FFU, dải niêm phong | |
| 2 | thiết kế | Thông minh có thể quan sát tình trạng lớp phủ trong thời gian thực. FFU thanh lọc áp suất cực nhỏ đảm bảo rằng môi trường bên ngoài là tốt hơn so với lớp 1000 trong môi trường bên ngoài | |
| 3 | khí thải | Nắp bên ngoài được dành riêng với cổng khí thải hữu cơ và kích thước giao diện là DN80 |
Thiết lập các danh sách kiểm tra:
Cấu hình chính:
| Số | Tên | Thương hiệu | Vị trí của thương hiệu |
| 1 | PLC | Siemens | Đức |
| 2 | Động cơ phụ trợ | Panasonic | Trung Quốc |
| 3 | Máy chuyển đổi tần số | INVT | Trung Quốc |
| 4 | HMI | Nhạc Kunlun | Nhật Bản |
| 5 | Lối xích | NSK / FAG | Nhật Bản/Đức |
| 6 | Máy ngắt mạch nhỏ | Schneider/CHINT | Pháp/Trung Quốc |
| 7 | Chuỗi chuyển tiếp | Schneider | Pháp |
| 8 | Chuyển đổi không khí | Schneider/CHINT | Pháp/Trung Quốc |
Cấu hình bảo mật thiết bị:
| 1 | Chuyển đổi khẩn cấp | Mở sạch, giao diện hoạt động, hộp điều khiển điện và các vị trí khác được trang bị công tắc EMO, và nhiều điểm có thể nhanh chóng dừng lại trong trường hợp khẩn cấp |
| 2 | Chốt an toàn | Nguồn nguy cơ máy sử dụng một thiết bị khóa phần cứng an toàn, ngăn chặn công việc của các đơn vị có thể gây thương tích khi nắp bảo vệ của thiết bị được mở. |
| 3 | báo động âm thanh và ánh sáng | Thiết bị được lắp đặt với thiết bị báo động âm thanh và thị giác ở vị trí nổi bật hoặc được khách hàng chỉ định |
| 4 | Bỏ sạch | Thiết bị được cách ly bởi một vỏ bên ngoài và vỏ bụi được giữ ra khỏi môi trường bên ngoài trong khi ngăn chặn nhân viên vào trong quá trình hoạt động |
| 5 | Ventilation và khí thải | Lớp phủ khí hữu cơ dễ bay hơi được thiết kế với kết nối khí thải |
| 6 | khác | Thiết kế của thiết bị sử dụng nước, điện và hóa chất đáp ứng các tiêu chuẩn an toàn quốc gia |
