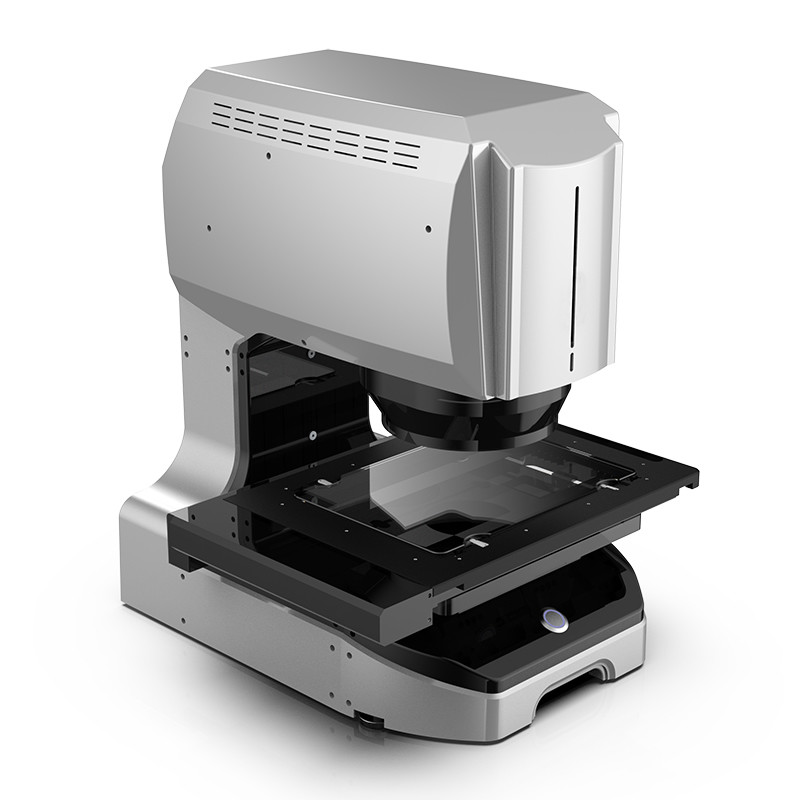

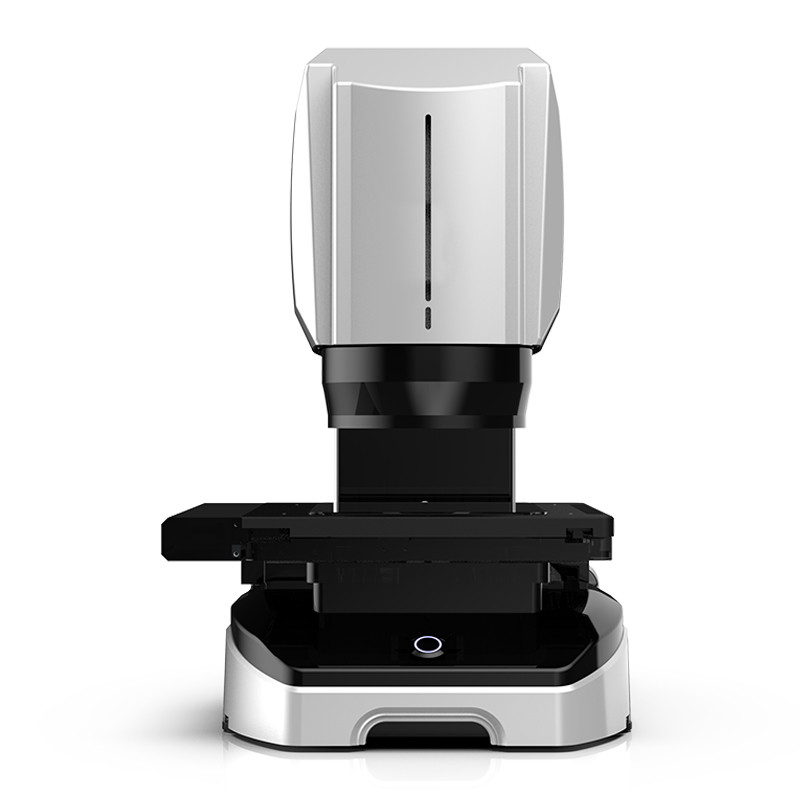

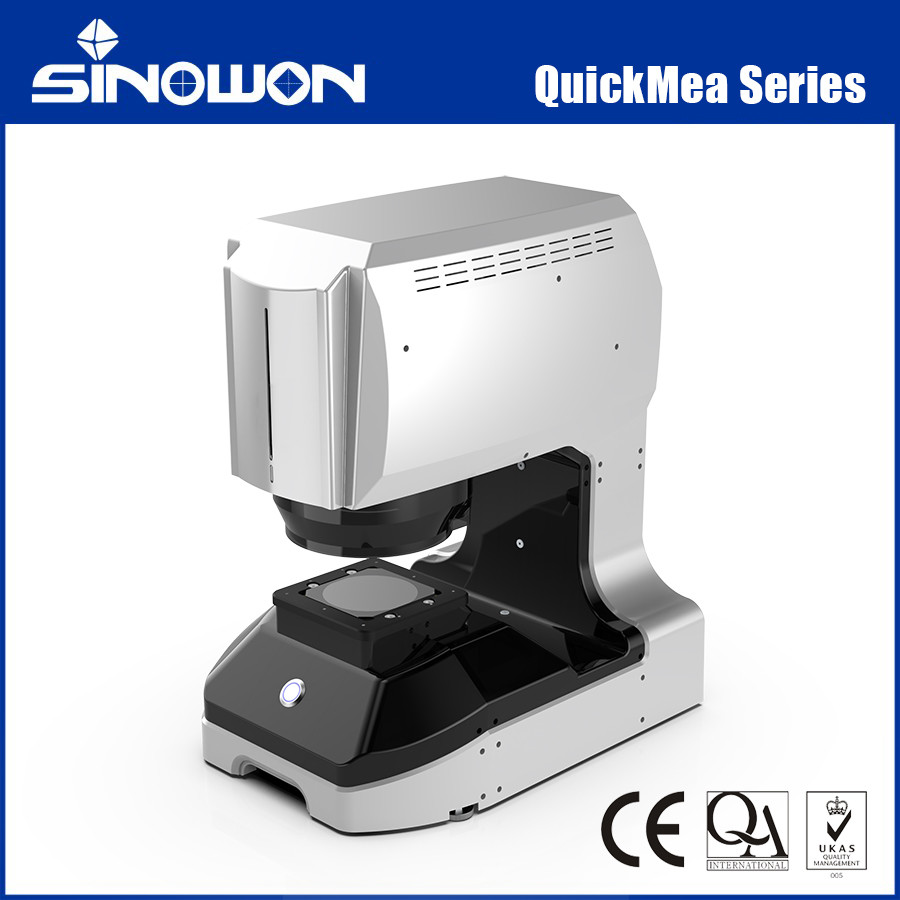

Hệ thống thị giác tức thì QuickMea Dòng
Đặc điểm sản phẩm:Hệ thống đo lường tức thì để bàn
● Cấu trúc bàn, kích thước nhỏ gọn, dễ sử dụng.
● Đo bằng một nút, cũng có thể kết hợp với tín hiệu IO để đạt được phép đo tự động.
● Báo cáo có thể được tải lên tự động vào hệ thống quản lý dữ liệu.
Đo lường độ chính xác cao dưới ánh sáng bề mặt
● Được trang bị ống kính telecentric độ phóng đại kép và hai camera 20MP, đèn bề mặt đa góc tự động và đèn bề mặt đồng trục tùy chọn.
● Với thuật toán tính toán cạnh AI mạnh mẽ độc lập, nó có thể dễ dàng nhận ra việc tìm kiếm cạnh chính xác trên bề mặt và lọc các khu vực không hợp lệ cho sự lộn xộn của ranh giới.
● Độ lặp lại phép đo của ánh sáng bề mặt cũng có thể đạt đến mức tương tự như ánh sáng đáy.
Đo nhanh và vận hành dễ dàng
● Không cần định vị để đo mẫu, mẫu có thể được đặt ở bất kỳ vị trí nào.
●
Chức năng định vị tự động và đo tự động, bất kỳ ai vận hành đều có thể thu được kết quả đo ổn định chỉ bằng một nút.●
Chức năng định vị tự động và đo tự động, bất kỳ ai vận hành đều có thể thu được kết quả đo ổn định chỉ bằng một nút.●
Chức năng định vị tự động và đo tự động, bất kỳ ai vận hành đều có thể thu được kết quả đo ổn định chỉ bằng một nút.●
Chức năng định vị tự động và đo tự động, bất kỳ ai vận hành đều có thể thu được kết quả đo ổn định chỉ bằng một nút.Tiện lợi
| Một nút để đoKết hợp phần cứng mạnh mẽ |
Đo lường độ chính xác caoĐược trang bị ống kính kép telecentric độ phóng đại kép quang sai thấp và hai camera 20MP, đèn bề mặt đa góc tự động và đèn bề mặt đồng trục tùy chọn. Với thuật toán tính toán cạnh AI mạnh mẽ độc lập, nó có thể dễ dàng nhận ra việc tìm kiếm cạnh chính xác trên bề mặt và lọc các khu vực không hợp lệ cho sự lộn xộn của ranh giới. Độ lặp lại phép đo của ánh sáng bề mặt cũng có thể đạt đến mức tương tự như ánh sáng đáy.
Ống kính kép telecentric độ phóng đại kép quang sai thấp
Thiết kế của ống kính telecentric làm giảm quang sai quang học, làm cho hình ảnh chân thực và chính xác hơn, điều này đặc biệt quan trọng đối với các ứng dụng yêu cầu các phép đo có độ chính xác cao, nơi phôi có thể được đặt ngẫu nhiên để có được kết quả đo chính xác.
Lấy nét quang học tự động
Được trang bị ống kính quang học telecentric kép, nó có thể tự động lấy nét theo vị trí đo, giảm thời gian điều chỉnh của nhân viên.
Hình ảnh màn hình định dạng lớn mới
e, more pixel trên mỗi kích thước đơn vị để có độ chính xác cao hơnĐộ chính xác hình ảnh cao hơn so với ống kính truyền thống.
CDD độ chính xác cao 20MP
Sử dụng camera đen trắng 1’’20 megapixel, số lượng pixel đã tăng lên gấp đôi so với các mẫu truyền thống và các cạnh nhỏ mà trước đây khó quan sát cũng có thể được quan sát. Với phép đo di động, chuyển đổi trường nhìn, hệ thống có thể đạt được độ chính xác cao và phép đo trường rộng, đồng thời cải thiện độ chính xác và rút ngắn thời gian đo.
Hệ thống quang học có thể chuyển đổi trường nhìn kép
Đạt được trường nhìn lớn và phép đo đồng thời có độ chính xác cao, nhanh hơn và thông minh hơn.
Sub-
xử lý hình ảnh pixelChia 1 pixel thành 100 phần bằng nhau để phát hiện các cạnh và tính toán.
Tự động loại bỏ các bất thường
Tự động loại bỏ các bất thường khi các cạnh được trích xuất có gờ hoặc khuyết tật
Nguồn sáng có thể điều chỉnh
Đặt nhiều đơn vị chiếu sáng thành một với đèn bề mặt đa góc nâng. Phần mềm được trang bị chức năng điều chỉnh ánh sáng tự động. Thông qua cảm biến độ sáng tích hợp cho các nguồn sáng môi trường khác nhau, hệ thống có thể tự động điều chỉnh đến điều kiện chiếu sáng tốt nhất.
Hệ thống chiếu sáng rộng
Được trang bị nhiều hệ thống chiếu sáng quang học biến đổi, hỗ trợ ánh sáng bề mặt được nâng lên và hạ xuống, phù hợp với nhiều số lượng trường đo.
Phần mềm tự phát triển mới
Phần mềm Quickmea, phần mềm đo lường thị giác chuyên nghiệp, được phát triển bởi Sinowon một cách độc lập, với quyền sở hữu trí tuệ độc lập. Phần mềm Quickmea được trang bị giao diện người dùng thân thiện, chức năng mạnh mẽ và thiết thực. Nó thuận tiện để vận hành nhanh chóng. Hơn nữa, nó có thể được tùy chỉnh theo yêu cầu của người dùng, để cải thiện hiệu quả công việc hiệu quả hơn.
Giới thiệu chức năng
Công cụ nhanh
| Hệ tọa độ (Định vị, Điểm-Đường, Đường-Đường), Cơ sở (Điểm, Đường, Vòng tròn, Cung), Góc (Đường-Đường) , |
Khoảng cách (Đường-Đường, Điểm-Đường, Điểm-Điểm, Vòng tròn-Vòng tròn, Vòng tròn-Đường, Vòng tròn-Điểm) Công cụ phụ trợ |
| Điểm (điểm giữa, giao điểm), cạnh kết hợp (đường, vòng tròn), đường (đường tâm, đường vuông góc, đường song song, đường tiếp tuyến, đường đi qua điểm, đường thẳng gần đúng) , Vòng tròn (vòng tròn trung gian, vòng tròn được xây dựng tại điểm giữa, vòng tròn phụ trợ, vòng tròn tiếp tuyến, vòng tròn nội tiếp) | Dung sai hình học |
| Dung sai hình dạng (độ thẳng thực, độ tròn thực, đường bao, độ phẳng), Dung sai định hướng (độ thẳng, độ song song) Dung sai vị trí (vị trí điểm, độ đồng tâm, độ đối xứng) | Ứng dụng đặc biệt |
| Điểm tối đa, Điểm tối thiểu (Hình chữ nhật, Vòng tròn, Cung), Đường (Đường đỉnh), Vòng tròn (Vòng tròn đỉnh, Cung đỉnh), Khoảng cách bước (Hướng trực tiếp, Hướng chu vi) ,Góc bước (Hướng tuyến tính, Hướng chu vi), R-Góc, C-Bề mặt, Lỗ, Chữ thập vòng tròn, Chu vi, Diện tích, Vít, Bánh răng | Công cụ phổ biến |
| Xây dựng (Khoảng cách, Khoảng cách, Góc, Điểm, Đoạn thẳng, Vòng tròn, Cung, Hình elip, Mặt phẳng, Vòng tròn, Hình chữ nhật, v.v.), Phân tích (Đa công cụ, Tự động, Vuông góc, Thành phần điểm giữa, Vòng tròn điểm giữa, Giao điểm, Bộ cân bằng, Vòng tròn vẽ bán kính, Vòng tròn tiếp tuyến với hai đường, Song song, Tiếp tuyến, Vòng tròn tiếp tuyến bên ngoài với Vòng tròn tiếp tuyến bên trong, Phạm vi tối thiểu, Tam giác tiếp tuyến với hình trụ, Chế độ 3D), Công cụ (Điểm thủ công, điểm lấy nét, hộp tròn để lấy điểm, hộp vuông để lấy điểm, quét đường, quét cung, quét vòng tròn, điểm đã chỉ định, quét hình elip, quét hình chữ nhật, quét vòng tròn, quét đường bao vòng tròn, quét đường bao kín, quét phần tử dạng đóng, quét phần tử dạng mở) , Hệ tọa độ (bổ sung mặt phẳng, bổ sung trục, cài đặt hệ tọa độ, chú thích, hướng XYZ, mặt phẳng làm việc) | Thông số kỹ thuật: |
Mô hình
| QuickMea100 | QuickMea | 403QuickMea | 403QuickMea | 403Phạm vi đo | ||
| X | φ100 | 115mm | 215mm | 315mm | Y | |
| 145mm | 245mm | 245mm | Z | |||
| 75mm | FOV | FOV | FOV | FOV | ||
| Chế độ độ chính xác cao | Không di chuyển bàn | 135*155mm | 235*155mm | 335*255mm | Chế độ trường rộng | |
| Không di chuyển bàn | 200*200mm | 300*200mm | 400*300mm | Độ lặp lại | ||
| Chế độ độ chính xác cao | Không di chuyển bàn | 0.8μm | Với bàn di chuyển | |||
| 1.8μm | Chế độ trường rộng | Chế độ trường rộng | Chế độ trường rộng | |||
| Không di chuyển bàn | 0.8μm | Với bàn di chuyển | ||||
| 1.8μm | Độ phân giải hiển thị | Độ phân giải hiển thị | Độ phân giải hiển thị | |||
| 0.1μm | Độ chính xác | |||||
| Độ chính xác cao | Không ràng buộc | *1±2.5μm | Với ràng buộc | |||
| *2±4+L/200μm | Trường rộng | Trường rộng | Trường rộng | |||
| Không ràng buộc | *1±2.5μm | Với ràng buộc | ||||
| *2±4+L/200μm | Camera | Camera | Camera | |||
| 1" 20MP CCD * 2 | Ống kính | |||||
| Ống kính telecentric độ phóng đại kép | Hệ thống chiếu sáng | |||||
| Đèn đáy | Đèn xanh lá cây định hướng theo hướng chu vi (có động cơ) | Đèn bề mặt | ||||
| Đèn trắng nâng đa vòng (có động cơ) | Đèn đáy | |||||
| Đèn xanh lá cây định hướng theo hướng chu vi (có động cơ) | Đèn đồng trục | |||||
| Tùy chọn | Thông số kỹ thuật bàn xoay ngang (tùy chọn) | |||||
| Góc quay | Độ phân giải 0.02°, phạm vi 360° | Tốc độ quay | ||||
| 0.2-2r/giây | Đường kính đo tối đa | |||||
| Φ60mm | Dung lượng | |||||
| 5 Kg | Phần mềm đo lường | |||||
| Phần mềm QuickMea CAD++ | Nguồn điện | |||||
| 220V±10%,50Hz | Môi trường làm việc | |||||
| Nhiệt độ: 20±2℃, Độ ẩm: 30-80%, Độ rung: ＜0.002g,15HZ | Kích thước (L*W*H) mm | |||||
| 565*435*635mm | 586*435*635mm | 586*505*635mm | 695*635*650mm | |||
