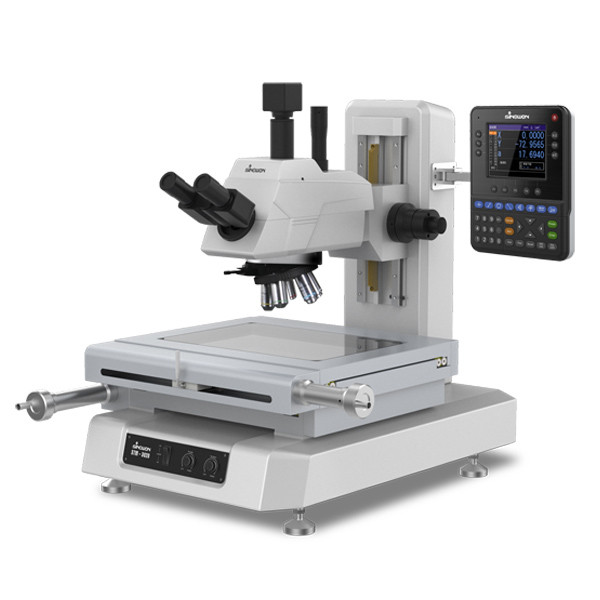

Máy hiển vi đo STM-3020M
Đặc điểm:
● Quan sát trường sáng, hình ảnh rõ ràng và ít nhấp nháy, tầm nhìn rộng.
● Các mục tiêu cách làm việc dài, tăng cường quang học lên đến 1000x.
● Phân kính khẩu độ trong hệ thống chiếu sáng truyền và chiếu sáng như một tính năng tiêu chuẩn.
● Hệ thống phóng nhanh, đặc biệt hữu ích trong các phép đo đường dài.
● Tập trung và đo bằng cách sử dụng tay cầm chuyển động mỏng / thô với các tay cầm lớn ở cả hai bên của cột.
● Các công tắc đặt không (đường X và Y) cũng được đặt gần các tay cầm cung cấp.
● Có sẵn với Vision Unit để nâng cấp lên một hệ thống đo thị giác.
Ứng dụng:
Nó được sử dụng rộng rãi trong ngành công nghiệp cơ khí, đồng hồ, điện tử và nhẹ; trường đại học, Viện và bộ phận đo lường.Các máy viêm kỹ thuật số công cụ có thể phát hiện các kích thước đường viền và hình dạng bề mặt của các loại phức tạp đồ đạc, chẳng hạn như khuôn mẫu, đâm, cam, sợi, bánh răng, máy cắt đúc đúc.
Chi tiết:

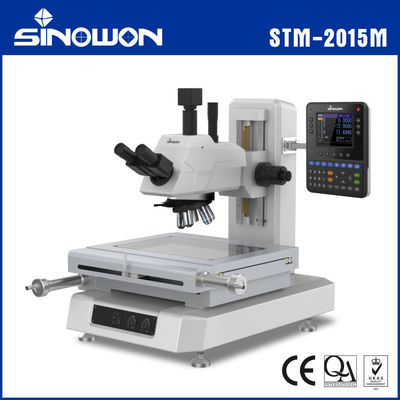

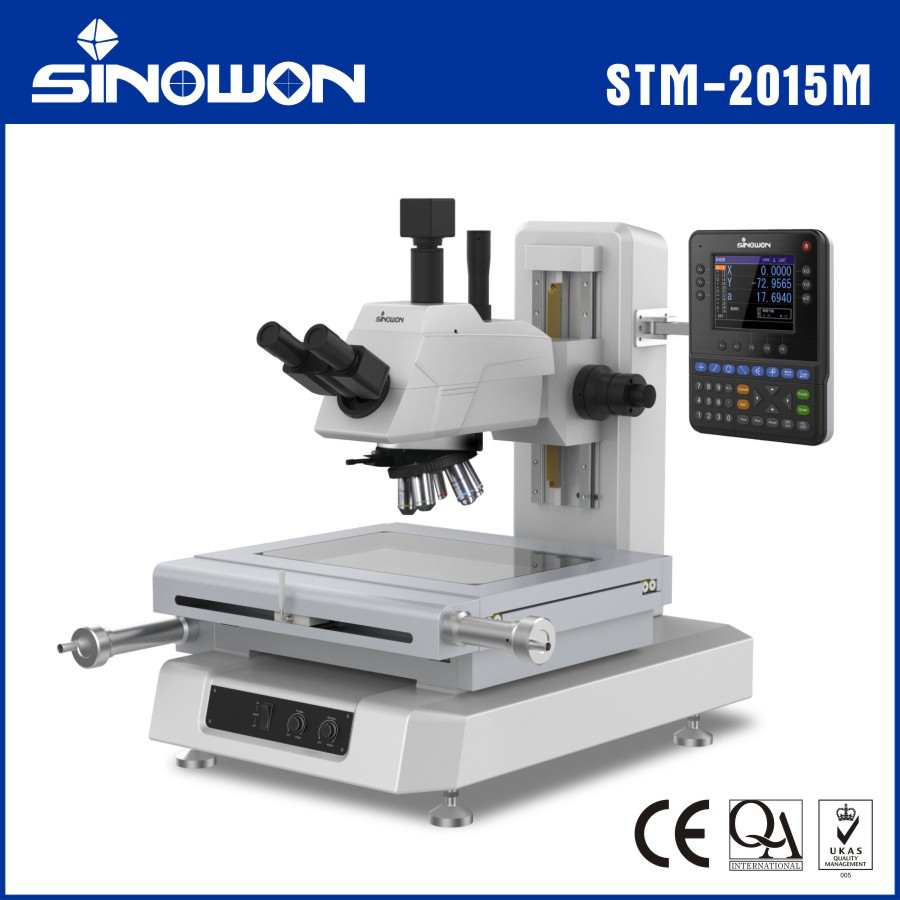

| Mô hình kính hiển vi | STM-2015M | STM-3020M |
| Mã # | 532-180 | 532-190 |
| Di chuyển theo trục X/Y | 200x150mm | 300x200mm |
| Độ phân giải quy mô | 0.0001mm | |
| Độ chính xác đo XY ở 20oC. | (2+L/200) μm L: chiều dài đo | |
| Hình quan sát | Hình mặt trước (Hình đứng có sẵn) | |
| ống kính kính | Kính ống kính: WF10/20 | |
| Kính ống kính | Giao hàng tiêu chuẩn: 5x, 10x, 20x, 50x; Tùy chọn: 100x | |
| Ánh sáng đường viền | Đèn LED điều chỉnh | |
| Ánh sáng bề mặt | Đèn LED điều chỉnh | |
| Phạm vi di chuyển của trục Z | Chuyến tập trung tiêu chuẩn: 150mm, 200mm là tùy chọn | |
| Định trọng trục Z | Chế độ lấy nét thủ công (khô/mẹo) | |
| Chức năng nổi giai đoạn XY | Cơ chế giải phóng nhanh | |
| Chức năng đơn vị hiển thị | Chế độ không, chuyển hướng, đầu ra dữ liệu qua RS-232 | |
| Cung cấp điện | AC220/50HZ; AC110V/60Hz | |
| Phụ kiện tùy chọn | Bàn quay chính xác cao RT4 ((D:165mm), RT5 ((262mm) | |
|
Đọc số DP400 |
||
| Quá trình đo nhanh Quá trình đo QM2.0 | ||
| Bộ chuyển đổi CCD và máy ảnh CCD | ||
Thông số kỹ thuật quang:
|
Tên |
Mục tiêu | Chiếc kính mắt WF10/22 | |||||
| N.A | W.D. ((mm) | f ((mm) ️ | R(um) | ±▽p(um) | Tăng kích thước | Trường nhìn (mm) | |
| 5x | 0.15 | 11.6 | 40 | 2.1 | 16.3 | 50x | ¢4.4 |
| 10x | 0.3 | 6.3 | 20 | 0.9 | 3.1 | 100x | ¢2.2 |
| 20x | 0.4 | 10.3 | 10 | 0.69 | 1.8 | 200x | ¢1.1 |
| 50x | 0.8 | 2 | 4 | 0.34 | 0.4 | 500x | ¢0.44 |
| 100x | 0.8 | 1.96 | 2 | 0.34 | 0.2 | 1000x | ¢0.22 |
Màn hình màu đa chức năng đọc kỹ thuật số DP400
Đặc điểm:
● 5.6~ Màn hình màu và nút cảm ứng silicone kín, với đầy đủ thông tin, hoạt động thân thiện, sử dụng lâu;
● Lưu 100 phần tử hình ảnh vĩnh viễn, có thể đặt và lưu ngày hiện tại;
● Đo nhiều chức năng: Điểm, đường thẳng, vòng tròn, góc, khoảng cách, hình chữ nhật, dây vít, hình elip, khe, làm tròn, đặt trước,cấu trúc,v.v.
● Chức năng đếm hướng ngược hoặc ngược, giá trị 1/2, điểm giữa, chức năng cho phép, Chức năng gọi, chức năng ghi lại REC (record) và đo chu kỳ;
● Phần cắt và bù tuyến tính có sẵn cho 3 trục, đảm bảo độ chính xác đo rất cao;
● Có thể kết nối công tắc chân, máy in, phát hiện cạnh quang học và nhiều công cụ đo hỗ trợ khác;
● Với hệ thống cực và tọa độ, và có thể hiển thị milimet và inch, và có thể di chuyển dễ dàng;
● Với chức năng cho phép mật khẩu độc lập, để ngăn chặn khả năng sai lệch dữ liệu do hoạt động sai, nó cũng có thể thay đổi cài đặt ban đầu bằng quyền mật khẩu;
● Hỗ trợ nhiều ngôn ngữ:Tiếng Trung Quốc, tiếng Anh và ngôn ngữ khác.
Chi tiết:
| Mô hình | DP400 |
| Mã# | 510-340 |
| Ngôn ngữ | Tiếng Trung Quốc đơn giản, Trung Quốc phức tạp, Bồ Đào Nha, Đức và tiếng Anh, v.v. |
| Kích thước màn hình LCD | 115mm × 85mm |
| Độ phân giải màn hình LCD | 640*480 |
| Phạm vi hiển thị số | 8 chữ số ((với dấu chấm thập phân) |
| Trục hiển thị | 3 trục (X,Y,Z/Q) |
| Mô hình hiển thị Z/Q | Chiều dài hoặc góc |
| Mô hình hiển thị góc | Bằng cấp, phút và thứ hai hoặc cấp |
| Tín hiệu quy mô tuyến tính | TTL sóng vuông hoặc sóng sinus AC với hai góc pha khác nhau 90 °, công suất truyền lớn hơn 10MA |
| Độ phân giải quy mô tuyến tính | 0.1m,0.2m,0.5mm, 1mm,2mm,5mm |
| Tỷ lệ Baud | 4800,9600,14400,19200,38400,57600 |
| Cổng đầu ra dữ liệu | RS232,DB-9 Giao diện cha mẹ |
| Khóa phím hoạt động | Bàn phím cảm ứng silicone kín |
| Cổng mở rộng | Chuyển chân, máy in, máy tìm cạnh quang học, vv |
| Cung cấp điện đầu vào | AC90V-240V,15W |
| Môi trường hoạt động | Nhiệt độ làm việc: 0 °C-40 °C; Nhiệt độ lưu trữ:-10 °C-60 °C; Độ ẩm tương đối: < 90% RH |
