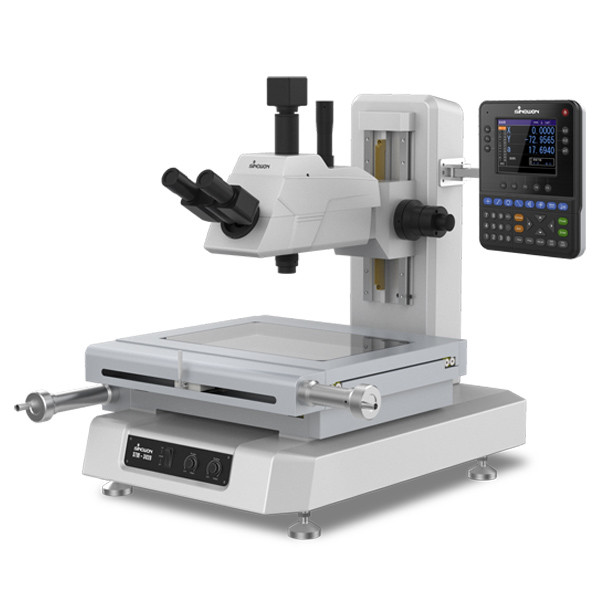

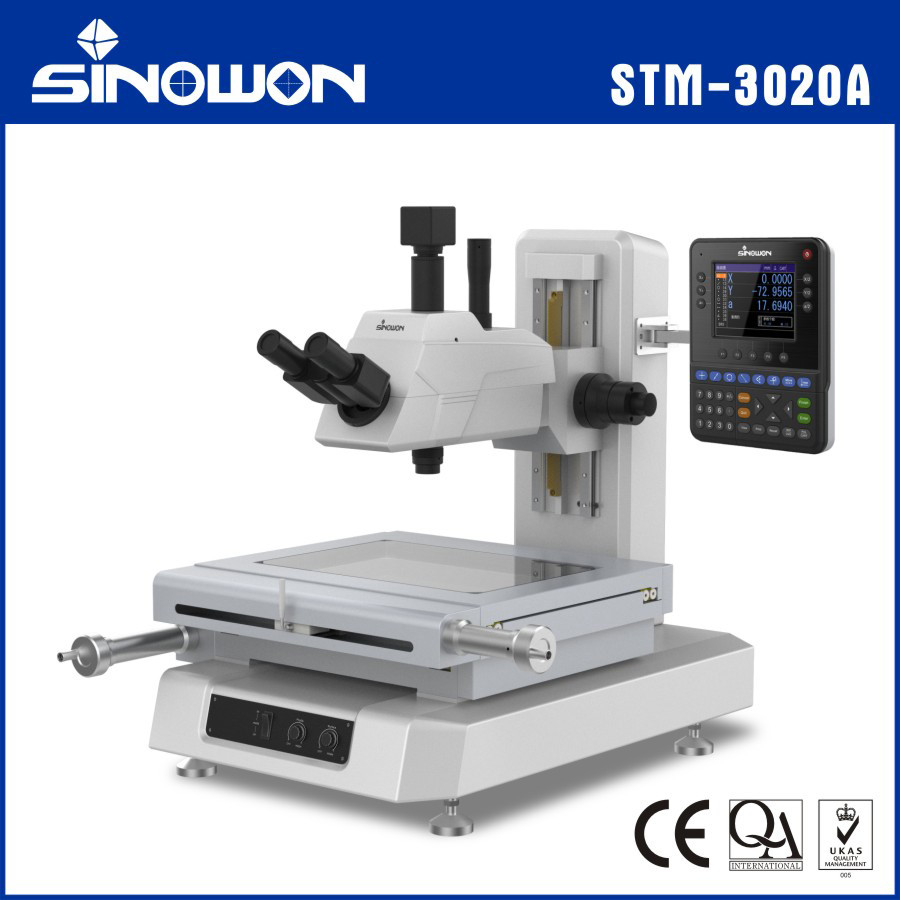

Kính hiển vi đo lường STM-3020A
Đặc điểm:
● Quan sát trường sáng, hình ảnh quan sát rõ ràng và không bị lóa, trường nhìn rộng.
● Vật kính khoảng cách làm việc dài, độ phóng đại lên đến 1000x quang học.
● Màng chắn khẩu độ trong hệ thống chiếu sáng truyền qua và chiếu sáng phản xạ là tính năng tiêu chuẩn.
● Hệ thống nhả nhanh, đặc biệt hữu ích trong các phép đo hành trình dài.
● Lấy nét và đo bằng tay cầm di chuyển thô/tinh với tay nắm lớn ở cả hai bên cột.
● Công tắc đặt về 0 (trục X và Y) cũng nằm gần tay cầm cấp liệu bàn đo.
● Có sẵn với Bộ phận Thị giác để nâng cấp lên hệ thống đo lường thị giác.
Ứng dụng:
Nó được sử dụng rộng rãi trong ngành cơ khí, đồng hồ, điện tử và công nghiệp nhẹ; trường đại học, viện nghiên cứu và bộ phận đo lường. Kính hiển vi đo lường kỹ thuật số có thể phát hiện kích thước đường viền và hình dạng bề mặt của nhiều chi tiết phức tạp, chẳng hạn như mẫu, miếng đột, cam, ren, bánh răng, dao phay khuôn.
Thông số kỹ thuật:
| Model kính hiển vi | STM-2015A | STM-3020A |
| Mã # | 532-150 | 532-160 |
| Hành trình trục X/Y | 200x150mm | 300x200mm |
| Độ phân giải thước đo | 0.0005mm | |
| Độ chính xác đo bàn XY ở 20ºC. | (2+L/200) μm L: chiều dài đo | |
| Hình ảnh quan sát | Hình ảnh thuận | |
| Ống kính mắt | Ống kính hai mắt: WF10/20 | |
| Vật kính | Chỉ 5x là giao hàng tiêu chuẩn; Tùy chọn: 10X, 20X, 50x 100x | |
| Chiếu sáng đường viền | LED có thể điều chỉnh | |
| Chiếu sáng bề mặt | LED có thể điều chỉnh | |
| Phạm vi hành trình trục Z | Hành trình lấy nét tiêu chuẩn: 150mm, 200mm là tùy chọn | |
| Lấy nét trục Z | Lấy nét thủ công (Thô/tinh) | |
| Chức năng nổi bàn XY | Cơ chế nhả nhanh | |
| Chức năng bộ phận hiển thị | Thiết lập về 0, Chuyển đổi hướng, Xuất dữ liệu qua RS-232 | |
| Nguồn điện | AC220/50HZ; AC110V/60Hz | |
| Phụ kiện tùy chọn | Bàn xoay độ chính xác cao RT4(D:165mm), RT5(262mm) | |
| Đầu đọc kỹ thuật số DP400 | ||
| Phần mềm đo lường nhanh QM2.0 | ||
| Bộ điều hợp CCD và camera CCD | ||
