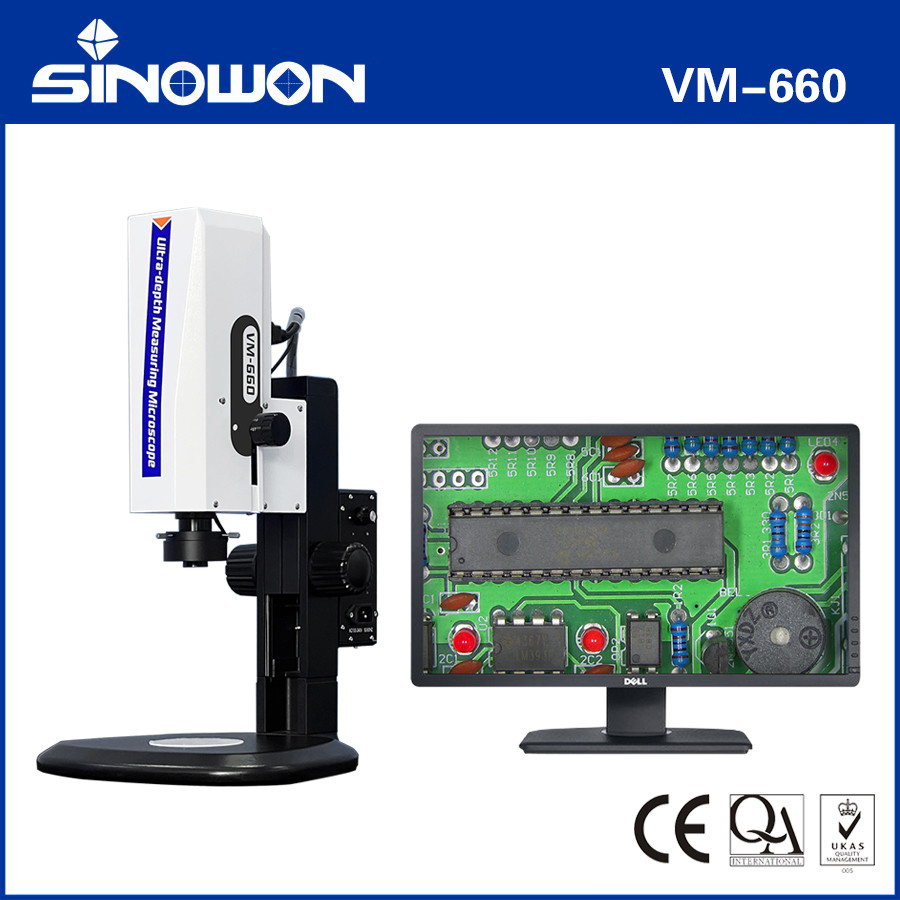

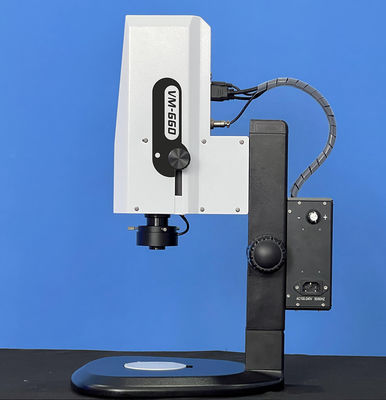

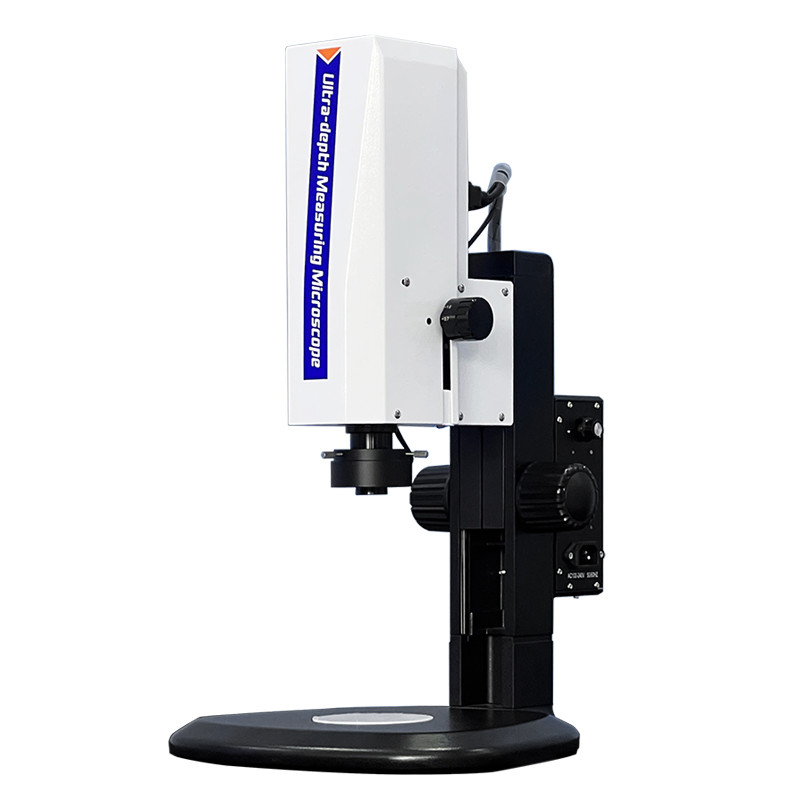

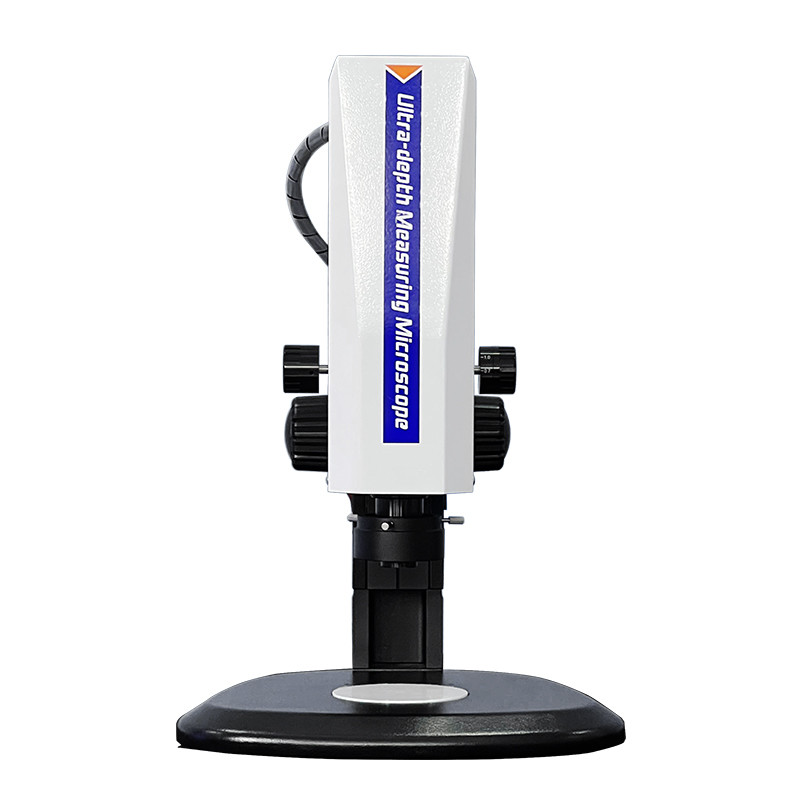

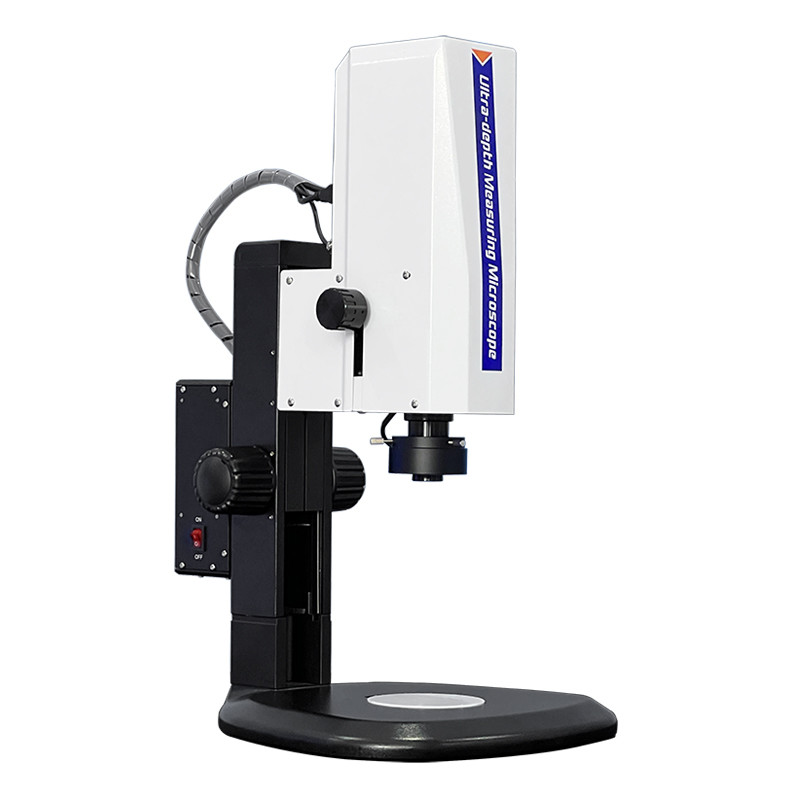

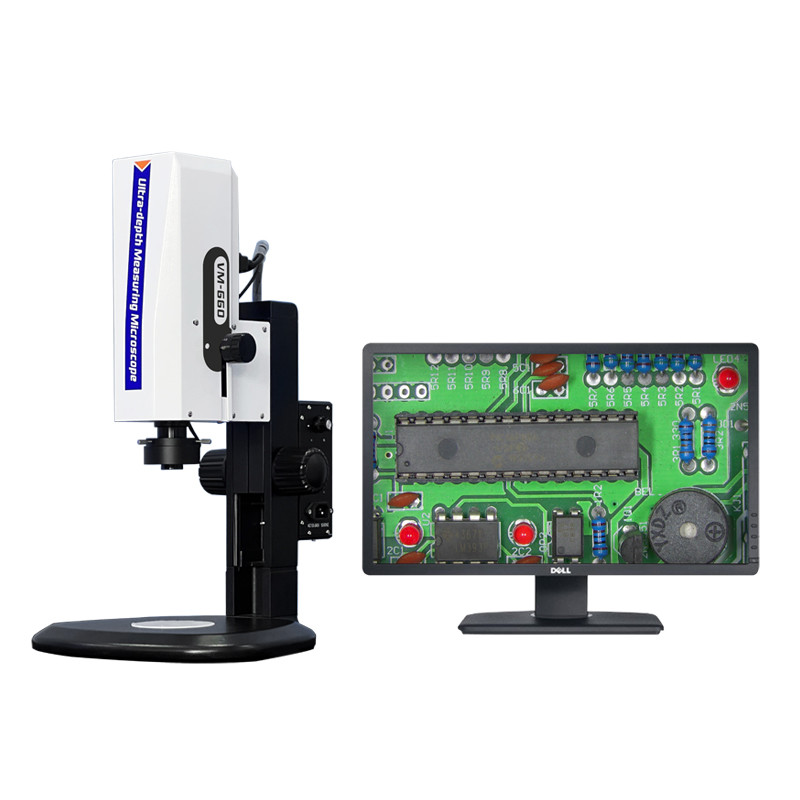

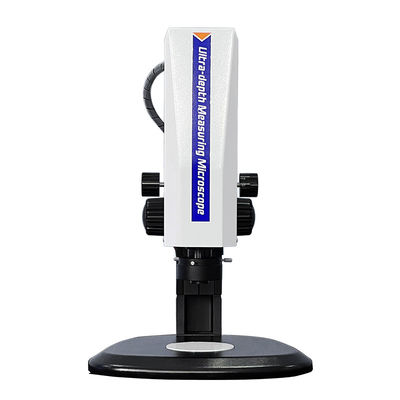

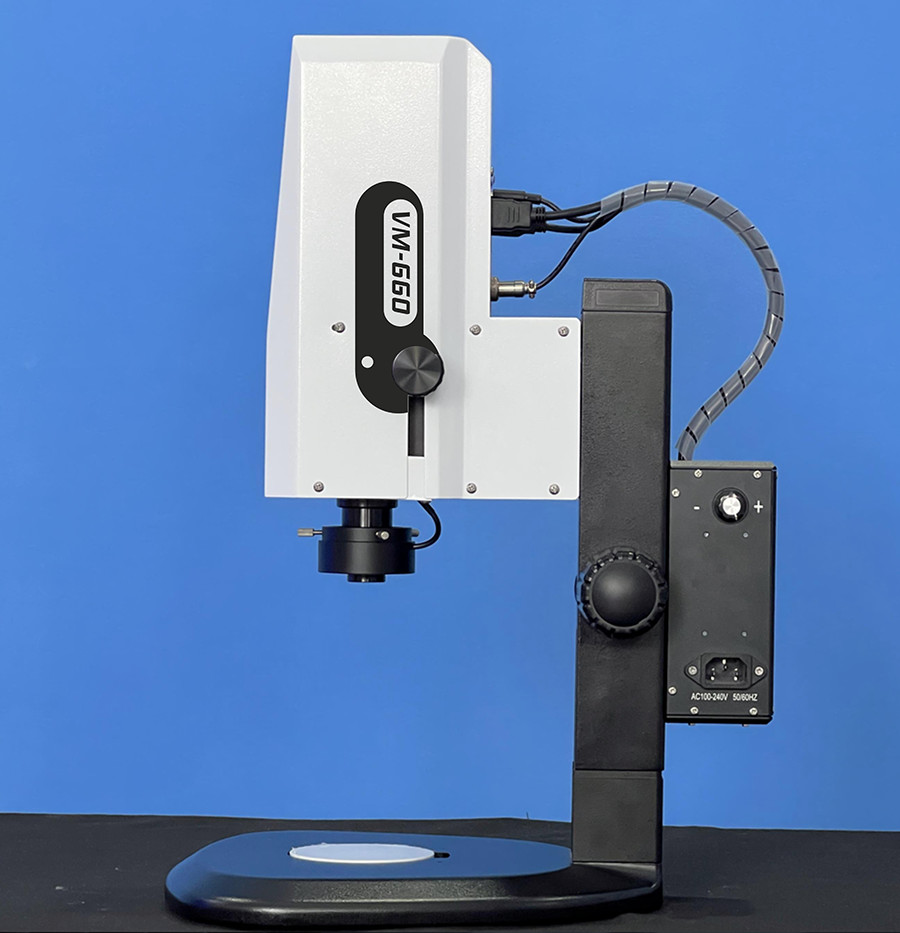

Siêu chiều sâu Hợp nhất Kính hiển vi đo lường VM-660
Ứng dụng lĩnh vực:
Kiểm tra sản phẩm, kiểm tra và nghiên cứu vật liệu, kiểm tra và phân tích PCB và SMT, in ấn, kiểm tra dệt may, giải phẫu sinh học, xét nghiệm y tế và các lĩnh vực khác.
Đặc điểm:
l Thiết kế tích hợp, tinh tế, thời trang, hào phóng;
l Tích hợp camera HDMI độ nét cao, kết nối trực tiếp với màn hình HDMI để kiểm tra
l Với ống kính zoom song song 0.7~4.5X độ nét cao, việc chuyển đổi độ phóng đại mục tiêu trở nên thuận tiện và nhanh chóng hơn;
l Với đèn chiếu sáng phản xạ bề mặt LED có thể điều chỉnh, có thể điều khiển độ sáng độc lập;
l Với camera công nghiệp độ nét cao 1/2’’ 2Mpixel, hình ảnh rõ nét hơn;
l Với chức năng đo lường riêng, nó có thể đo các kích thước tuyến tính như khoảng cách, chu vi, diện tích, góc, radian, chiều rộng, chiều cao và các yếu tố bán kính.
l Nhiều nền tảng điều khiển di động tùy chọn, đảm bảo đo vị trí chính xác.
Thông số kỹ thuật:
| Hàng hóa | Siêu chiều sâu Hợp nhất Kính hiển vi đo lường |
| Mô hình | VM-660 |
| Mã# | 451-660 |
| Độ phóng đại điện tử |
25X~150X ( Màn hình LCD 16:9 21.5” HDMI) (Có thể tùy chỉnh 5X~3000X) |
| Hệ thống quang học | Ống kính Zoom 0.7X~4.5X |
| Tỷ lệ zoom:6.5:1 | |
| Gương bộ chuyển đổi camera ngàm C 0.5X | |
| Thông số camera | 2MPixel(1920*1080) |
| Kích thước hình ảnh:1/2” | |
| Khung hình:1080P@60fps | |
| Chức năng đo lường | Các kích thước tuyến tính như khoảng cách, chu vi, diện tích, góc, radian, chiều rộng, chiều cao và các yếu tố bán kính được đo |
| Lưu dữ liệu | Hình ảnh với kết quả đo hoặc tệp EXCEL |
| Phương pháp đo | Thao tác chuột, lựa chọn điểm thông minh/lựa chọn điểm thủ công |
| Độ chính xác đo | 0.02mm~0.003mm |
| Chiếu sáng | Đèn chiếu sáng bề mặt LED có thể điều chỉnh |
| Chân đế kính hiển vi | Hành trình trục Z: 100mm |
| Thông số điện | AC90~240V/50~60HZ |
| Kích thước | 375*285*500 mm |
| Khối lượng tịnh | 6.5Kg |
IHiệu suất hình ảnh
A: Xem Gem Inspection
B: Kiểm tra mối hàn PCB
Đo lường Function Introduction:
VM-660 có thể đo các đường thẳng, góc, đường tròn đồng tâm, đường song song, khoảng cách từ điểm đến đường, điểm và đường đến đường tròn đồng tâm, đường kính, chu vi và diện tích, chiều dài và chiều rộng của hình chữ nhật và có thể tính chu vi và diện tích. Nó có thể đo đa giác và tính diện tích của nó. Tất cả các báo cáo đo lường tương ứng có thể được xuất ra ổ đĩa flash.
Trường nhìn:
Thông số kỹ thuật độ phóng đại:
| Độ phóng đại quang học | Độ phóng đại video | X(mm) | Y(mm) | D(mm) |
| 0.7X/2 | 25X | 18.28 | 13.72 | 22.86 |
| 1X/2 | 35X | 12.8 | 9.6 | 16 |
| 2X/2 | 70X | 6.4 | 4.8 | 8 |
| 3X/2 | 105X | 4.26 | 3.2 | 5.34 |
| 4X/2 | 140X | 3.2 | 2.4 | 4 |
| 4.5X/2 | 150X | 2.84 | 2.14 | 3.56 |
Phụ kiện tùy chọn:
