Hệ thống đo thị lực tức thời cantilever Quá trình quét laser tự động đo thị lực thân thiện với người dùng

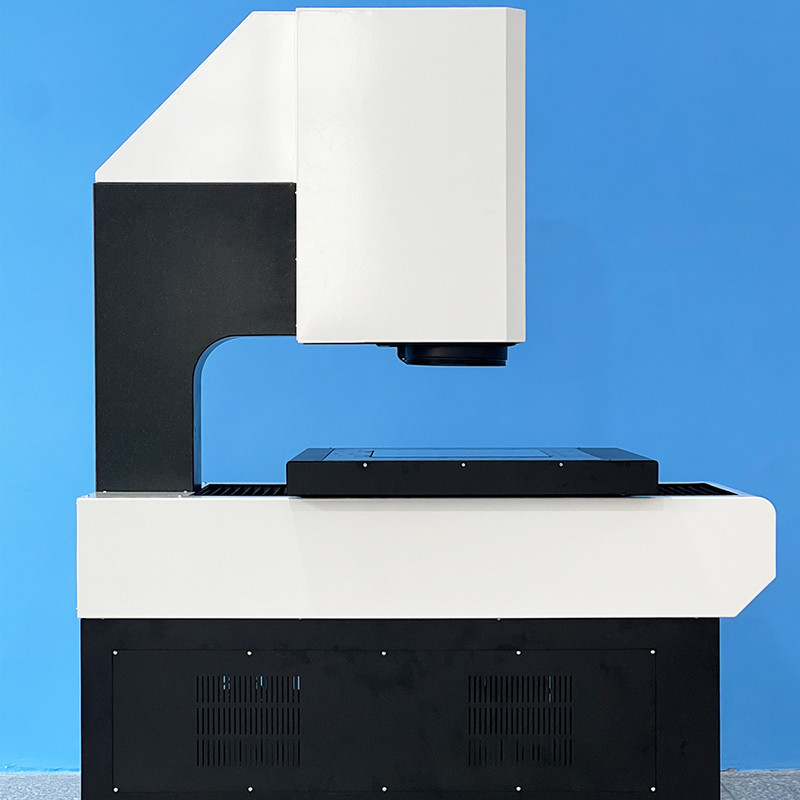

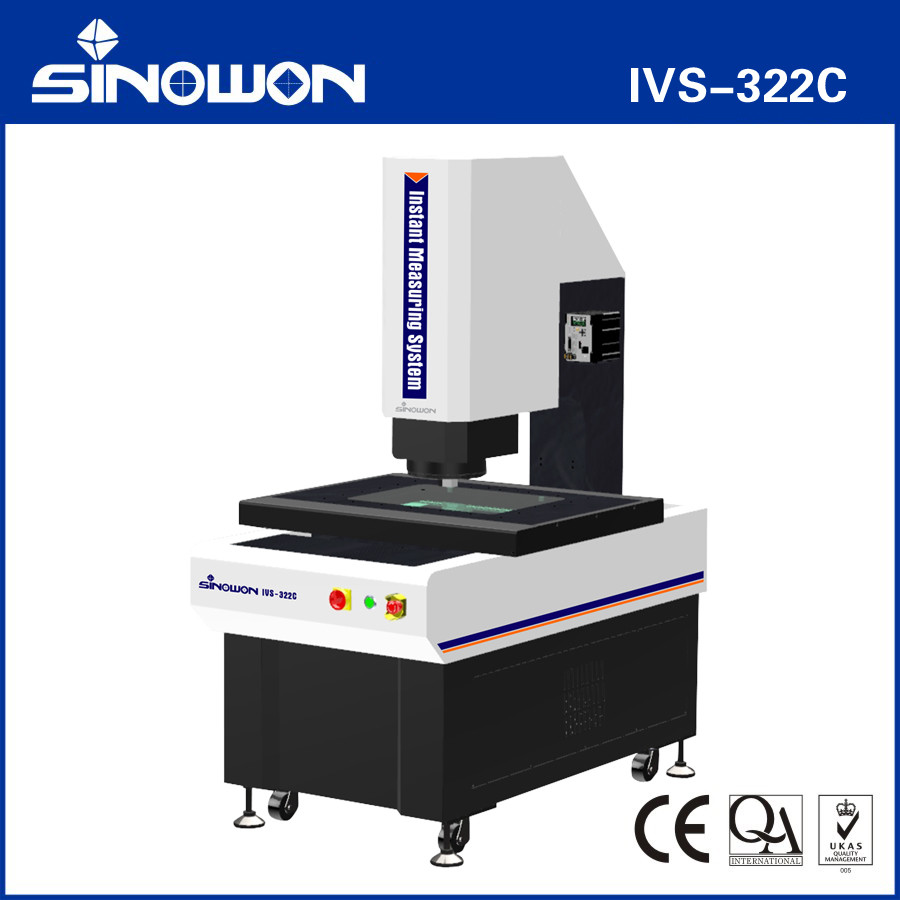

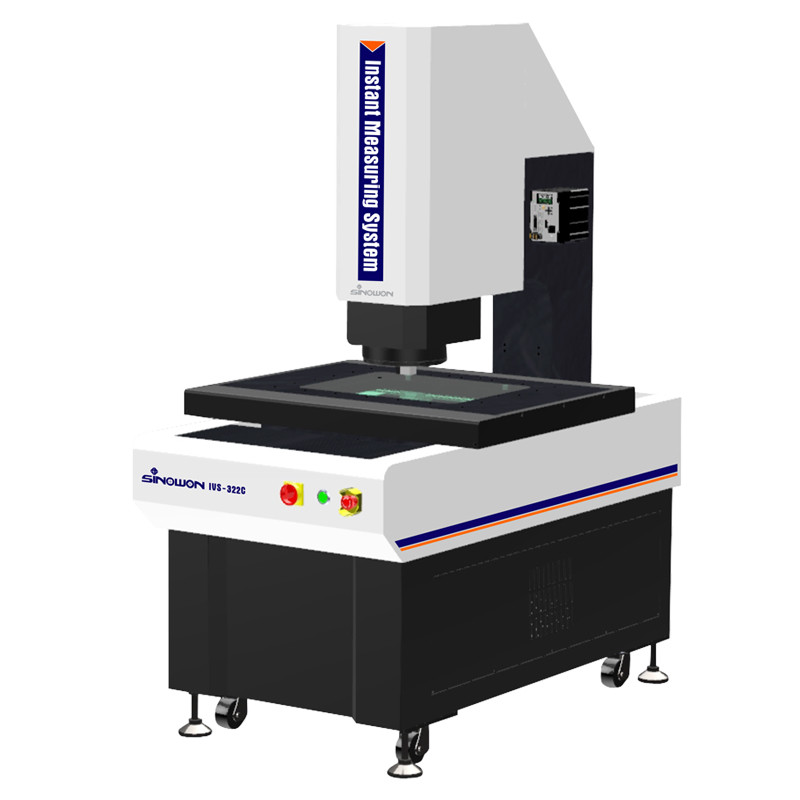

Hệ thống đo lường thị giác tức thì kiểu Cantilever IVS-322C

Giới thiệu sản phẩm:

Dòng IVS là máy đo lường thị giác tức thì hoàn toàn tự động kiểu cantilever với hệ thống ống kính hai độ phóng đại được phát triển để đo GD&T với điều khiển tự động bằng động cơ ba trục. Nó được trang bị khả năng lấy nét tự động, điều khiển ánh sáng tự động và chuyển động tự động của cấu hình phần cứng và phần mềm để thực hiện đo lường các kích thước tuyến tính và hình học một cách nhanh chóng và chính xác.

Đặc điểm sản phẩmc:

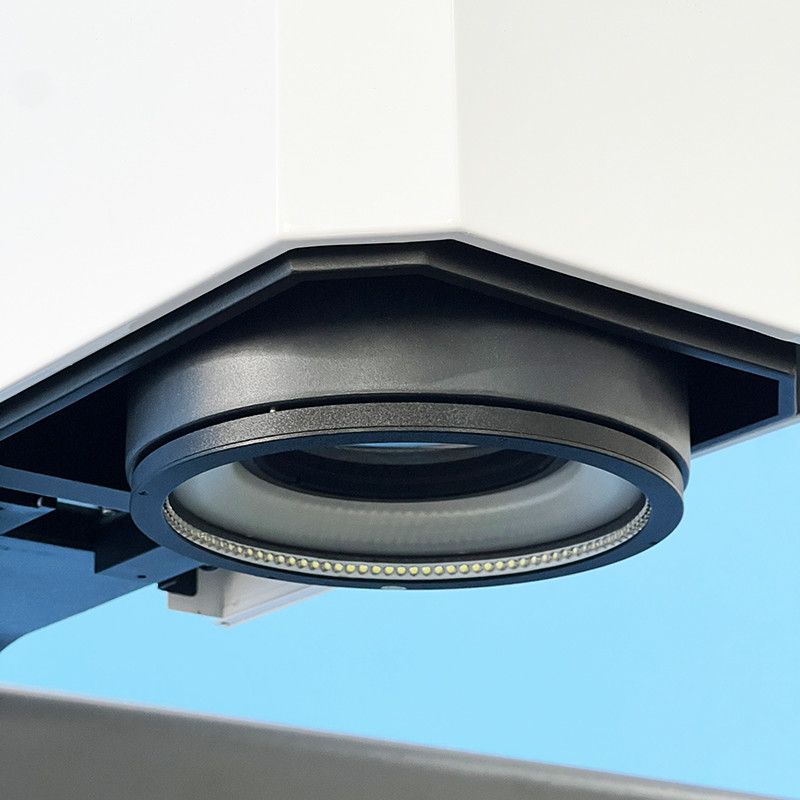

• Được trang bị camera 20 triệu điểm ảnh và ống kính telecentric kép với độ phóng đại gấp đôi, chất lượng hình ảnh tuyệt vời;
• Thiết kế telecentricity cao dưới 0,02° đảm bảo độ chính xác đo lường cho các sản phẩm có sự khác biệt về chiều cao đáng kể;
• Độ méo TV thấp dưới 0,01% và tính đồng nhất của độ méo trên toàn bộ hình ảnh đảm bảo độ chính xác lặp lại động của phép đo;
• Thiết kế hai độ phóng đại cho phép đo hiệu quả với trường nhìn lớn và đo độ chính xác cao với độ phóng đại cao, đáp ứng nhu cầu kép của khách hàng về hiệu quả và độ chính xác;
• Điều khiển chính xác hoàn toàn tự động CNC ba trục XYZ đảm bảo định vị chính xác;

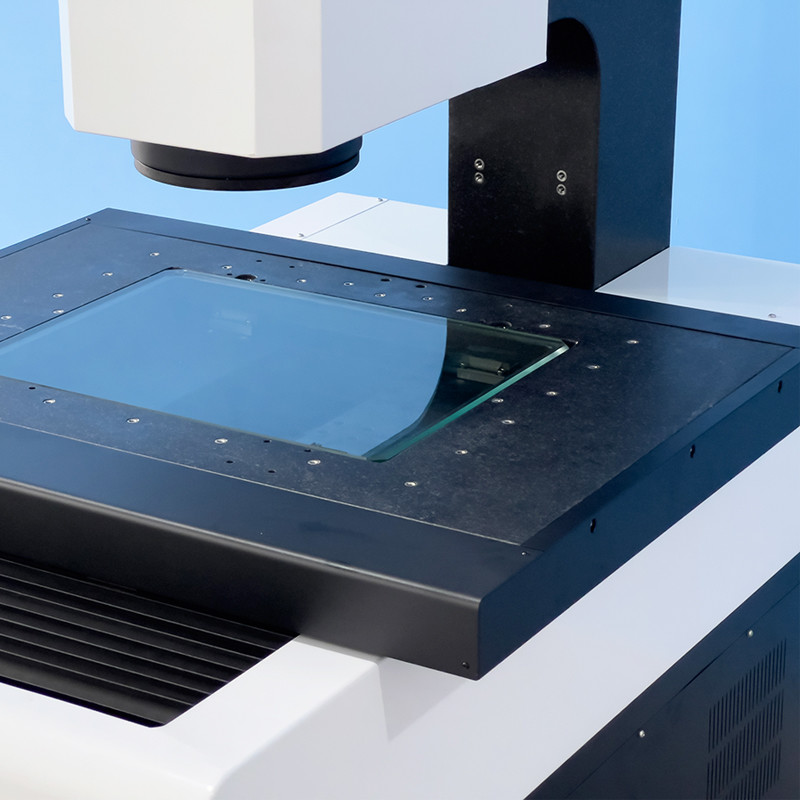

• Việc sử dụng đế và cột bằng đá cẩm thạch Ấn Độ mang lại độ ổn định tốt;
• Các thanh dẫn hướng tuyến tính chính xác, vít me bi mài, động cơ servo AC, v.v., đảm bảo độ chính xác và ổn định của hệ thống chuyển động;
• Thước đo tuyến tính có độ chính xác cao 0,5μm đảm bảo độ chính xác định vị và đo lường của hệ thống;
• Được trang bị nhiều nguồn sáng khác nhau và chức năng nâng thông minh để thích ứng với các tình huống đo lường khác nhau;
• Phần mềm đo lường Geomea mạnh mẽ và dễ sử dụng giúp tăng cường kiểm soát chất lượng;
• Các chương trình đo lường tự động có thể được thiết lập để hoàn thành các phép đo hàng loạt một cách hiệu quả và nhanh chóng;
• Có thể sử dụng cảm biến ánh sáng trắng không tiếp xúc tùy chọn để đo độ dày, độ phẳng, v.v.

Ứng dụng:

• Nó có thể được áp dụng để đo lường chính xác các vật thể có kích thước lớn
• Ngành công nghiệp 3C: màn hình điện thoại di động, vỏ điện thoại di động
• Ngành công nghiệp điện tử: bảng PCB
• Năng lượng mới: pin lithium
• Ngành công nghiệp ô tô: các bộ phận chính xác

Thông số kỹ thuật:

Mô tả kiểu cấu hình sản phẩm (Ví dụ với IVS-322):

Các kiểu và thông số kỹ thuật của Hệ thống đo lường thị giác tức thì:

Bảng hướng dẫn không gian đo lường của Hệ thống đo lường thị giác tức thì:

Các thông số kỹ thuật hành trình khác có thể được tùy chỉnh theo nhu cầu của khách hàng.
