Hệ thống đo thị giác tự động chính xác cao Máy đo video VMM tự động

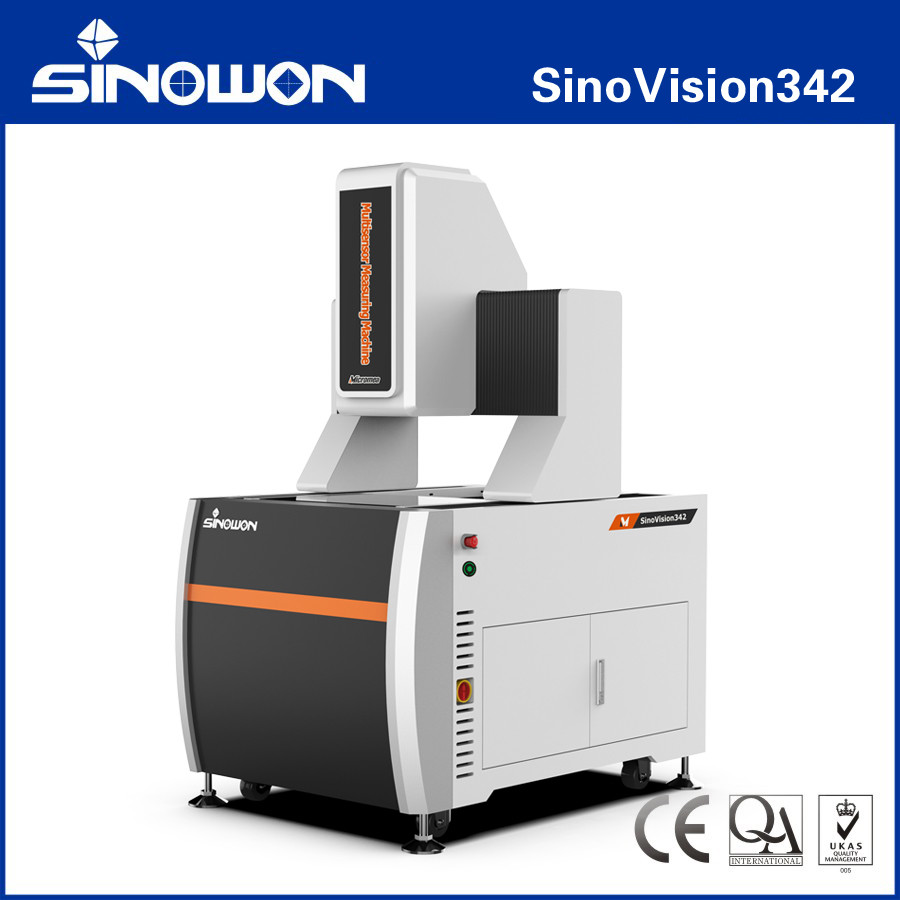

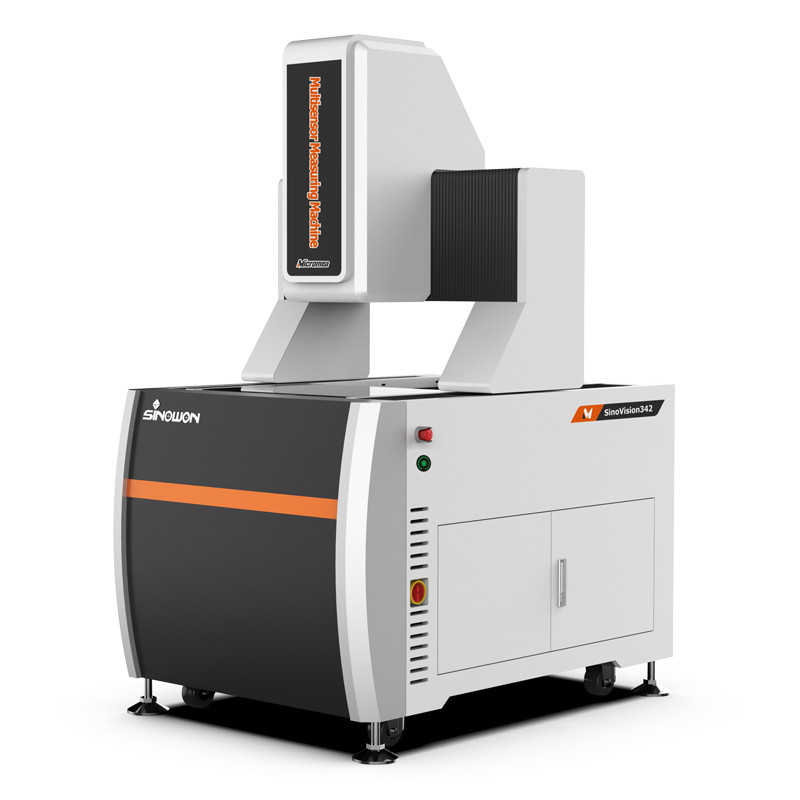

Máy đo tầm nhìn tự động độ chính xác cực cao SinoVision342 Series

Sản phẩm giới thiệu:

Được sử dụng rộng rãi trong phép đo chính xác trong các ngành công nghiệp khác nhau như máy móc, điện tử, khuôn, đúc phun, phần cứng, cao su, đóng tem chính xác, đầu nối, điện thoại di động, thiết bị gia dụng,bảng mạch in, thiết bị y tế, đồng hồ, công cụ, quân sự, điện, cầu, tàu, hàng không vũ trụ, và các ngành công nghiệp khác, cuối cùng đạt được mục đích kiểm soát chất lượng.

Đặc điểm sản phẩmc:

• Cấu trúc chuyển động kiểu cầu, đo ổn định;
• Quản lý vòng kín hoàn toàn tự động CNC bốn trục, đo hoàn toàn tự động;
• Nhập khẩu nền tảng granite đen Ấn Độ và chùm, và nghiêm ngặt áp dụng quy trình sản xuất ba phối hợp, ổn định và đáng tin cậy;
• 6061 hợp kim nhôm tiêu chuẩn hàng không, độ dẻo dai cao, đảm bảo hiệu suất chính xác ổn định lâu dài;
• Sử dụng hệ thống mô phỏng và phân tích thiết kế cấu trúc chuyên nghiệp để phân tích và tối ưu hóa, cấu trúc hợp lý hơn.
• Nhập khẩu RSF mở lưới, độ phân giải của 0.1um, độ chính xác cao, ổn định tốt;
• Đường sắt dẫn đường chính xác cao G1-SP nhập khẩu, vít quả cầu đất và động cơ AC servo;
• Máy ảnh màu có độ phân giải cao 1/1.8, đáp ứng nhu cầu quan sát rõ ràng và đo lường ổn định.Máy đo quang phổ laser confocal, ống kính phóng to biến đồng trục.
• Nguồn ánh sáng bề mặt LED 40 pha có thể lập trình 5 vòng 8 vùng, hệ thống nguồn ánh sáng đường viền LED song song truyền, nhận ra sự điều chỉnh độ sáng 256 cấp độ một cách thông minh;
• Đi kèm với iMeasuring phần mềm đo hình ảnh hoàn toàn tự động, mạnh mẽ, đơn giản và dễ sử dụng.

Thông số kỹ thuật:

Lưu ý:

L là chiều dài đo ((mm), độ chính xác cơ học của trục Z và độ chính xác lấy nét có liên quan rất nhiều đến bề mặt của mảnh làm việc.

Lớn là giá trị gần đúng, nó liên quan đến kích thước của màn hình và độ phân giải.

Trường nhìn ((mm) = (chân ngang*Màn ngang*Đường thẳng đứng)

Mô hình cấu hình sản phẩm Mô tả ((Ví dụ với SinoVision342):

Mô hình và thông số kỹ thuật của máy đo tầm nhìn tự động trên cầu di chuyển:

Cây cầu di chuyển Máy đo thị giác tự động Bảng hướng dẫn không gian đo:

Các thông số kỹ thuật du lịch khác có thể được tùy chỉnh theo nhu cầu của khách hàng.

Cấu hình máy tính được khuyến cáo:

Trọng tâm của Máy đo thị giác là hệ thống điều khiển và phần mềm đo lường, và hệ thống máy tính là cơ sở của tất cả các hoạt động, đòi hỏi sự ổn định và tương thích cao.Thiết lập máy tính hiệu suất cao Optiplex máy tính để bàn và Win 10/11 hệ điều hành chính thức được ủy quyền để giải quyết những lo lắng của bạn.

Phần mềm:

Phần mềm iMeasuring là một phần mềm đo lường đa cảm biến chuyên nghiệp kết hợp với các nhà phát triển 10 năm kinh nghiệm trong ngành công nghiệp đo lường và nghiên cứu phần mềm.Nguyên tắc thiết kế là hoạt động thân thiện, chức năng mạnh mẽ, độ chính xác cao và ổn định, bảo trì đơn giản.
● Thiết kế kiến trúc phần mềm xuất sắc và hoàn toàn định hướng đối tượng, để đảm bảo phần mềm ổn định và đáng tin cậy.
● Hỗ trợ với nhiều ngôn ngữ, không cần phải cài đặt gói ngôn ngữ và thay đổi phần mềm thuận tiện cho khách hàng địa phương.
● Phần mềm phân tích thống kê SPC chuyên nghiệp kết nối với phần mềm đo lường, để nhận ra rằng dữ liệu có thể tự động xuất vào cơ sở dữ liệu SPC mà không cần vận hành bằng tay.
● Các mô hình tương tự của phần mềm sẽ là vĩnh viễn miễn phí để cập nhật, nó có thể giúp giảm các rắc rối khác cho khách hàng.
● Với thuật toán tìm kiếm cạnh mạnh mẽ, có thể giúp lấy cạnh của bóng hoặc hình ảnh tối và đảm bảo độ chính xác cao.
● Phần mềm có thể tự động nhận ra và đo đường thẳng, vòng tròn, vòng cung và các yếu tố khác.
● Nó dựa trên các yếu tố khác nhau và cung cấp chức năng xây dựng nhiều yếu tố như dịch, xoay, chiết xuất, kết hợp, song song, dọc, phản chiếu, đối xứng, giao điểm,tangent, vv
● Phần mềm có chức năng thiết lập điểm ngắt, nó có thể thông minh chuyển đổi giữa đo thủ công và đo tự động.

Ứng dụng công nghiệp:

Máy đo quang học OMM, còn được gọi là Máy đo thị giác và Máy đo không tiếp xúc, Máy đo hai chiều, Máy đo 2,5 chiều,với việc nâng cấp công nghiệp hiện đại cao độ chính xác và công nghiệp sản xuất vi mô, nó áp dụng phương pháp đo hình ảnh quang học không tiếp xúc để đo nhanh và chính xác.

Máy đo quang học phù hợp với tất cả các lĩnh vực ứng dụng cho mục đích đo tọa độ, và được sử dụng rộng rãi trong máy móc, điện tử, nhạc cụ, phần cứng,nhựa và các ngành công nghiệp khácVí dụ: khuôn, vít, kim loại, phụ kiện, cao su, bảng PCB, lò xo, phần cứng, điện tử, nhựa, hàng không, hàng không vũ trụ, vv, nó vượt qua những thiếu sót của các calipers vernier truyền thống,micromet, và máy chiếu Profile, đó là một máy đo chính xác cao, hiệu quả cao và độ tin cậy cao tích hợp các công nghệ xử lý hình ảnh quang học, cơ học, điện tử và máy tính.

Đối tượng được đo được phóng to bởi hệ thống phóng to quang học. Sau khi các tính năng hình ảnh được thu thập bởi hệ thống camera CCD và được xử lý bởi máy tính và các thuật toán phần mềm,đường viền và hình dạng bề mặt, kích thước, góc và vị trí của các bộ phận phức tạp và chính xác có thể được phát hiện tự động.Dữ liệu đo có thể được nhập vào AUTOCAD để trở thành một bản vẽ kỹ thuật hoàn chỉnh, và các tài liệu trong DXF, IGS và các định dạng khác có thể được tạo ra, và cũng có thể được nhập vào phần mềm phân tích thống kê WORD, EXCEL và SPC để tạo ra CPK và các báo cáo thống kê khác nhau.
