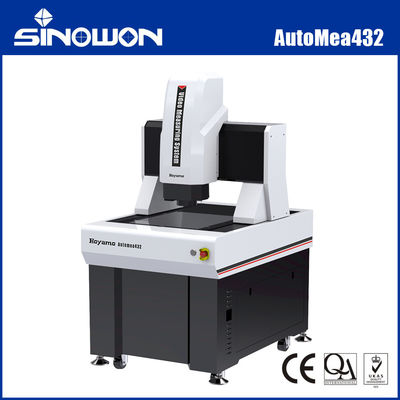

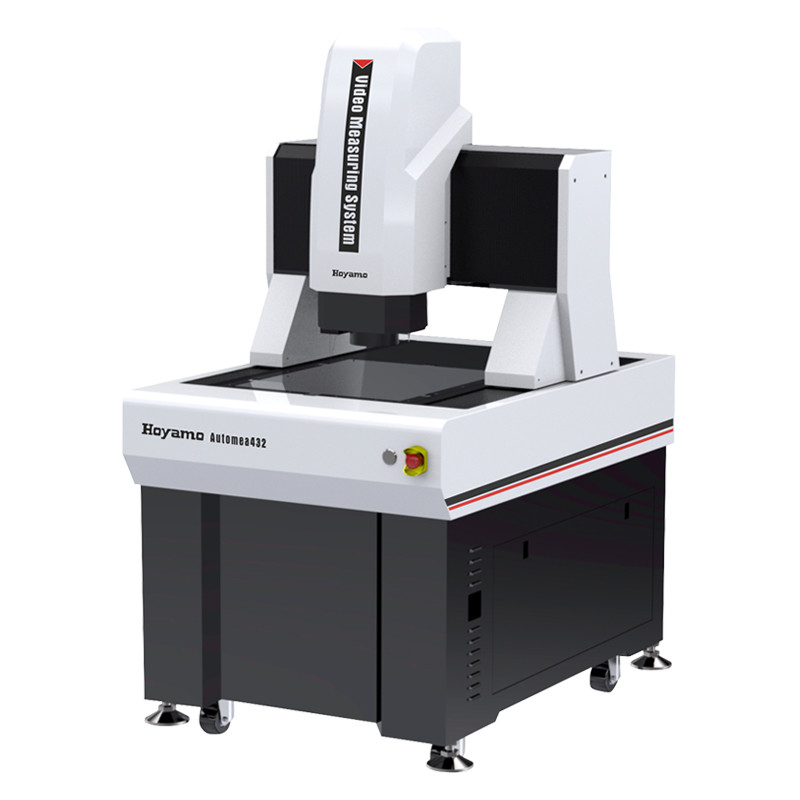

Máy đo tầm nhìn cầu di chuyển tự động Hệ thống đo tầm nhìn 3D

Đường cầu di chuyển 3D Hệ thống đo lường liên lạc tự động và video Automea 432 Series

Sản phẩm giới thiệu:

Automea là một thiết bị đo thị giác hoàn toàn tự động loại cầu di chuyển được thiết kế để đo chính xác cao và kích thước lớn.khi mảnh đo được giữ cố định để đảm bảo độ chính xác và ổn định đoNó phù hợp để đo trong các ngành công nghiệp như điện tử, thiết bị y tế, LCD, hàng không vũ trụ và hàng không.

Đặc điểm sản phẩmc:

• Cấu trúc cầu di chuyển với mảnh làm việc tĩnh;
• Điều khiển vòng kín CNC bốn trục hoàn toàn tự động để đo hoàn toàn tự động;
• Cơ sở đá cẩm thạch và đường chéo để ổn định và đáng tin cậy;
• 0.5μm cao độ chính xác thủy tinh rào dây thừng cho độ chính xác và ổn định cao;
• Hướng dẫn tuyến tính chính xác, vít quả bóng đất và động cơ AC để đảm bảo sự ổn định của độ chính xác định vị của hệ thống chuyển động của máy;
• Máy ảnh màu có độ phân giải cao để đáp ứng các yêu cầu về quan sát rõ ràng và đo lường ổn định;

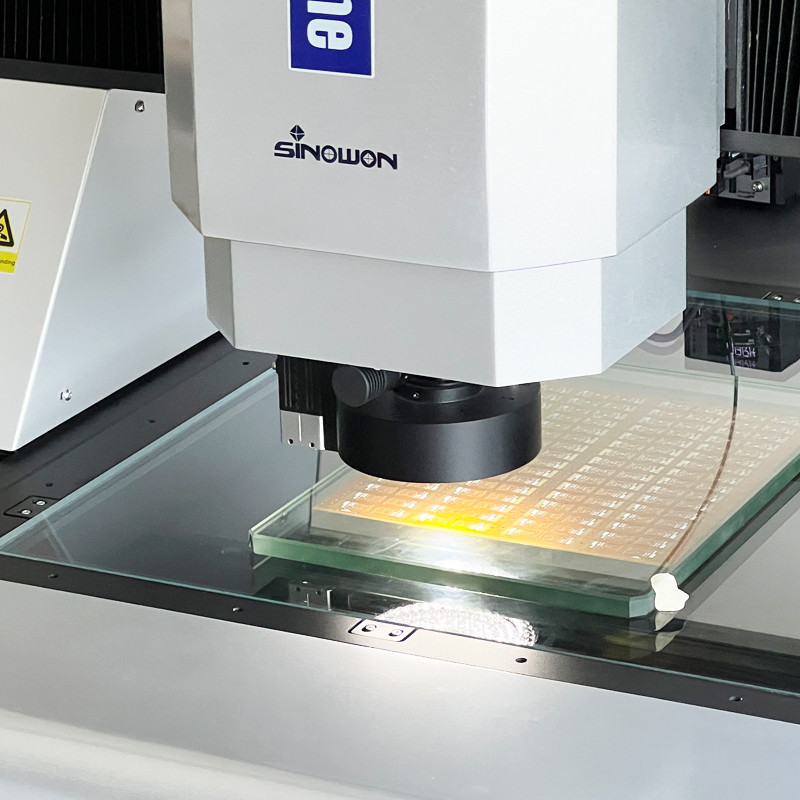

• 6.5X ống kính quang cao độ phân giải để tăng zoom tự động chính xác với hiệu chuẩn một pixel;
• Hệ thống ánh sáng bề mặt LED 8 vùng có 5 vòng và ánh sáng đường viền LED song song có thể lập trình để điều chỉnh độ sáng 256 cấp độ thông minh;
• đi kèm với phần mềm đo hình ảnh hoàn toàn tự động iMeasuring, mạnh mẽ và dễ sử dụng;
• Cấu hình tùy chọn bao gồm các đầu dò cảm ứng, đầu dò laser và tùy chỉnh của khách hàng theo yêu cầu.

Thông số kỹ thuật:

Lưu ý:

L là chiều dài đo ((mm), độ chính xác cơ học của trục Z và độ chính xác lấy nét có liên quan rất nhiều đến bề mặt của mảnh làm việc.

Lớn là giá trị gần đúng, nó liên quan đến kích thước của màn hình và độ phân giải.

Trường nhìn ((mm) = (chân ngang*Màn ngang*Đường thẳng đứng)

Mô hình cấu hình sản phẩm mô tả (Ví dụ với AutoMea432):

Cây cầu di chuyển tự động Mô hình và thông số kỹ thuật của hệ thống đo video:

Cây cầu di chuyển Hệ thống đo video tự động Bảng hướng dẫn không gian đo:

Các thông số kỹ thuật du lịch khác có thể được tùy chỉnh theo nhu cầu của khách hàng.
