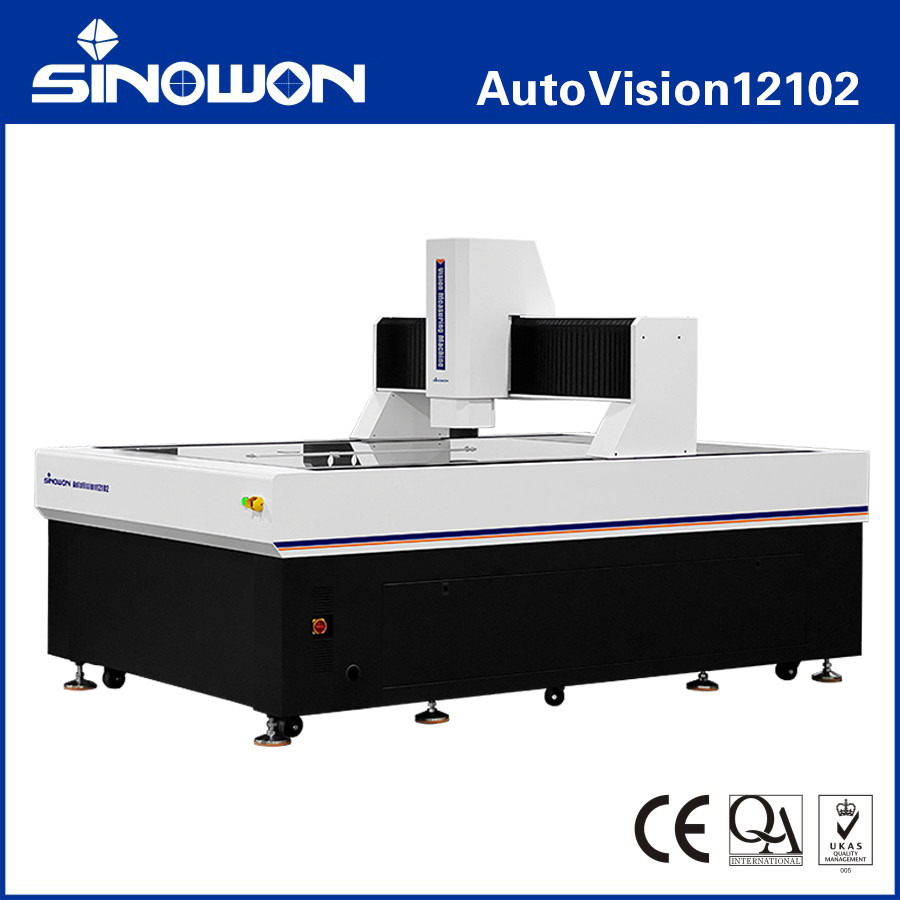

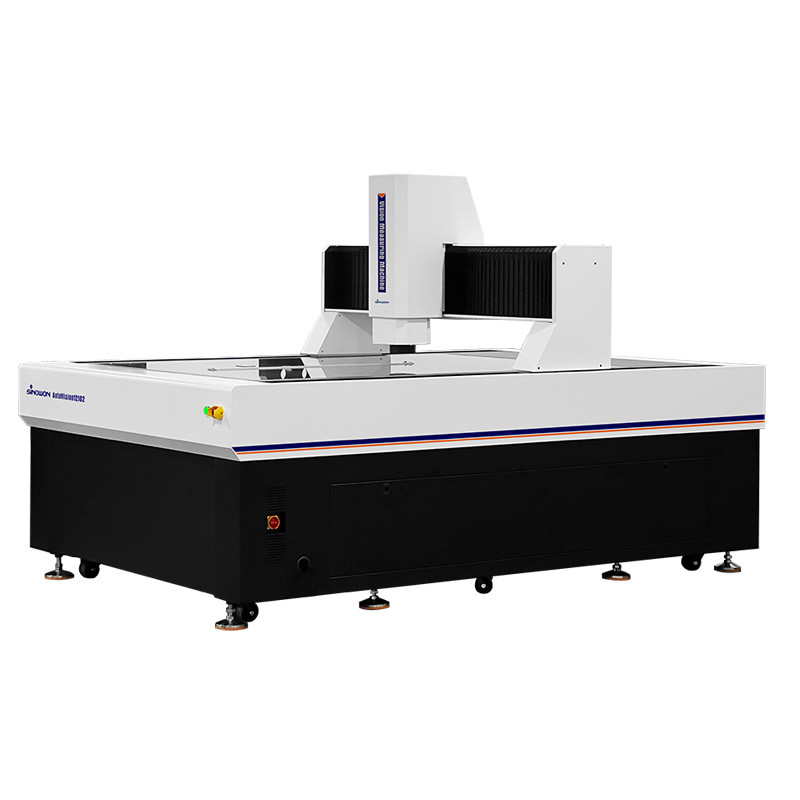

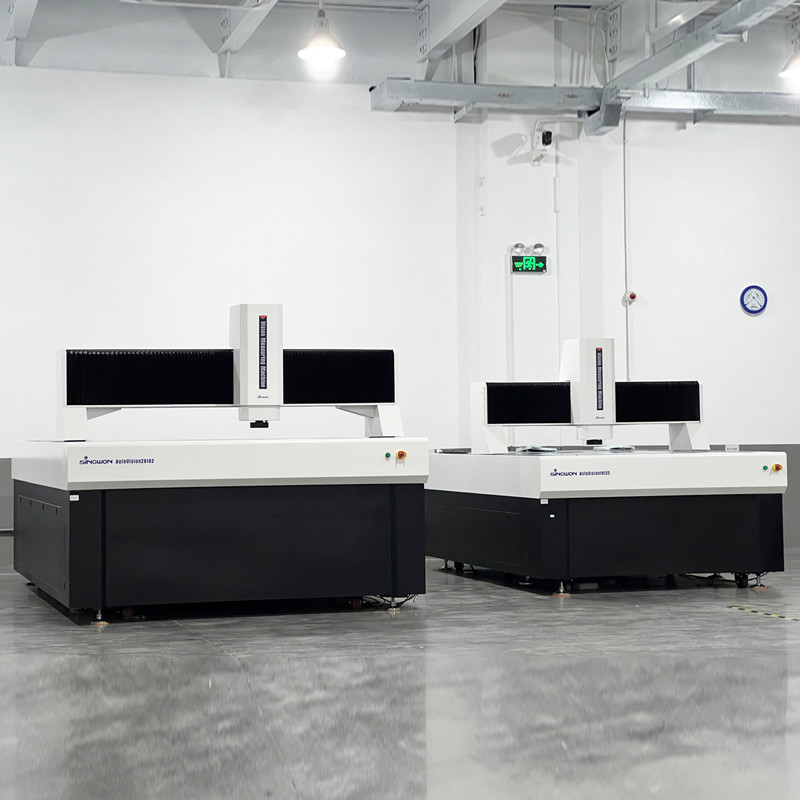

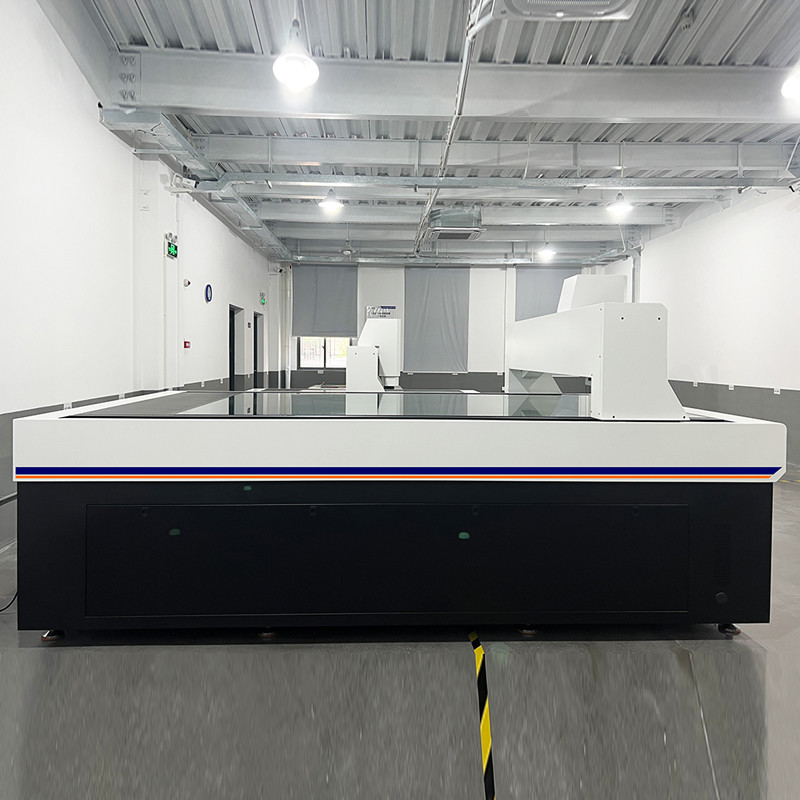

Chuyến đi chính xác cao Máy đo tiếp xúc và tầm nhìn 3D tự động AutoVision12102 Series
Sản phẩm giới thiệu:
AutoVision là một thiết bị đo thị giác tự động có độ chính xác cao được thiết kế cho các phép đo chính xác cao và quy mô lớn.đo đạc phần làm việc tĩnh, đảm bảo độ chính xác đo lường và ổn định, phù hợp với ngành công nghiệp điện tử, thiết bị y tế và dụng cụ, đo lường LCD và hàng không vũ trụ và các ngành công nghiệp khác.
Đặc điểm sản phẩmc:
Thông số kỹ thuật:
| Hàng hóa | Máy hình ảnh tự động cao độ chính xác lớn AutoVision Series | ||||
| Mô hình | AutoVision1082 | AutoVision12102 | AutoVision15122 | AutoVision18122 | |
| Đi bộ trục X/Y (mm) | 1000*800 | 1200*1000 | 1500*1200 | 1800*1200 | |
| Hành trình trục Z (mm) | 200 | ||||
| X/Y/Z axis Linear Scale (um) | Độ phân giải quy mô tuyến tính châu Âu: 0,1mm | ||||
| Chế độ hướng dẫn | Hướng dẫn tuyến tính chính xác lớp P, hướng dẫn trượt hai đường | ||||

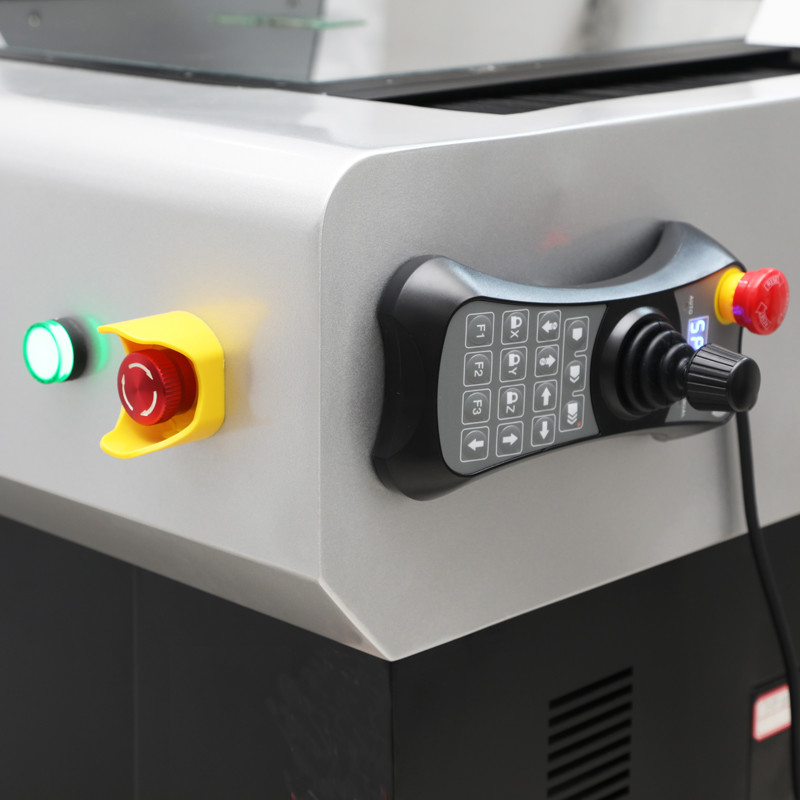

| Chế độ hoạt động | Joystick điều khiển, hoạt động chuột, chương trình phát hiện tự động | ||||
| Độ chính xác* (um) | Trục XY:≤ 3,5+L/200 | ||||
| Trục Z:≤5.0+L/200 | |||||
| Khả năng lặp lại (um) | 2m | ||||
|
Ánh sáng Hệ thống |
Bề đường | Ánh sáng đường viền song song LED | |||
| 0~255 Ánh sáng bề mặt LED 5 vòng 8 phân vùng có thể điều chỉnh không bước | |||||
| Bề mặt | |||||
| Hệ thống video** | Máy ảnh màu kỹ thuật số độ nét cao | ||||
|
8.3X Motorized Zoom Lens; Tăng quang: 0,6X ~ 5,0X; Độ phóng to video: 20X ~ 170X (21 ′′ màn hình) |
|||||
| Phần mềm đo lường | iĐánh giá | ||||
| Hệ điều hành | Hỗ trợ hệ điều hành WIN10/11-32/64 bit | ||||
| Ngôn ngữ | Tiếng Anh, Trung Quốc đơn giản, Trung Quốc truyền thống, các ngôn ngữ khác có thể được thêm vào | ||||
| Môi trường làm việc | Nhiệt độ 20 °C ± 2 °C, thay đổi nhiệt độ < 1 °C / Hr; độ ẩm 30% ~ 80% RH; rung động < 0,02g, ≤ 15Hz | ||||
| Cung cấp điện | AC220V/50Hz; 110V/60Hz | ||||
| Kích thước ((WxDxH) (mm) | 1938*1350*1692 | 2179*1646*1874 | 2462*1770*1736 | 2762*1770*1736 | |
| Kích thước bao bì ((WxDxH) (mm) | 2500*1900*2200 | 2420*2060*2000 | 2700*2060*2000 | 3000*2060*2000 | |
| Trọng lượng ròng (kg) | 1500 | 2000 | 2200 | 2500 | |
Lưu ý:
L là chiều dài đo ((mm), độ chính xác cơ học của trục Z và độ chính xác lấy nét có liên quan rất nhiều đến bề mặt của mảnh làm việc.
Lớn là giá trị gần đúng, nó liên quan đến kích thước của màn hình và độ phân giải.
Trường nhìn ((mm) = (chân ngang*Màn ngang*Đường thẳng đứng)
Mô hình cấu hình sản phẩm Mô tả ((Ví dụ với AutoVision12102):
| Nhóm sản phẩm | 2.5D | 3D | 2.5D | 3D |
| Hàng hóa |
2.5D Tầm nhìn tự động Máy đo |
Máy đo tiếp xúc và tầm nhìn 3D tự động | 2Máy đo laser tự động 5D |
3D Multisensory tự động Máy đo |
| Mô hình | AutoVision12102A | AutoVision12102B | AutoVision12102C | AutoVision12102D |
| Loại | A | B | C | D |

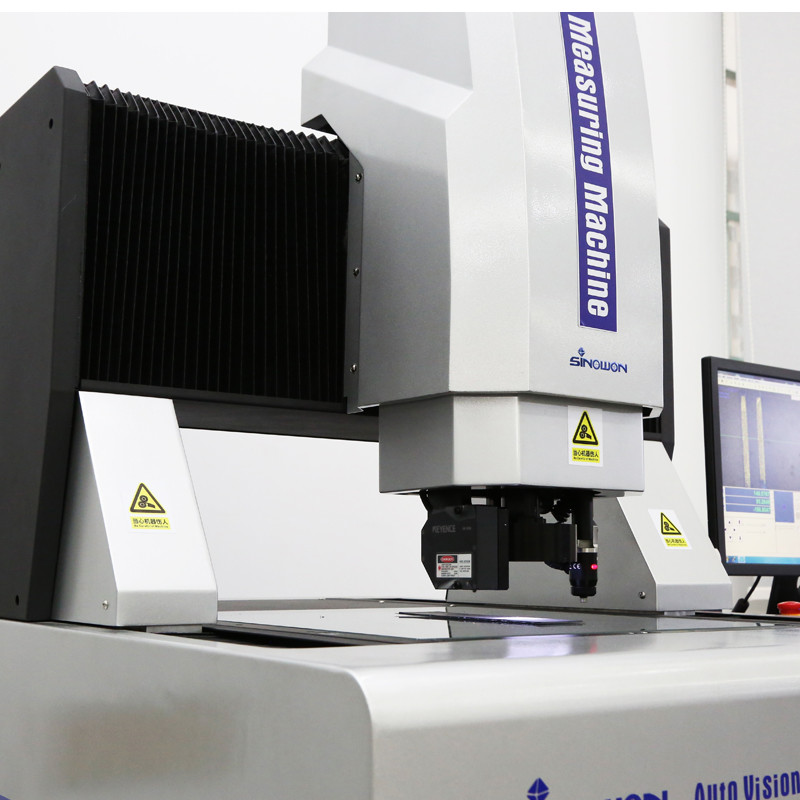

| Ý nghĩa | Bộ cảm biến ống kính zoom quang học | Cảm biến ống kính zoom và cảm biến thăm dò tiếp xúc | Cảm biến ống kính zoom và cảm biến laser | Cảm biến ống kính zoom, cảm biến thăm dò tiếp xúc và cảm biến laser |
| Máy thăm dò liên lạc | Không có | MCP-Kit1 | Không có | MCP-Kit1 |
| Mô-đun laser | Không có | Không có | Omron Lazer | Omron Lazer |
| Phiên bản phần mềm | iMeasuring4.1 | iMeasuring4.2 | Đánh giá5.0 | Đánh giá5.1 |
Mô hình và thông số kỹ thuật của máy đo tầm nhìn tự động trên cầu di chuyển:
| Mô hình | Mã# | Mô hình | Mã# | Mô hình | Mã# | Mô hình | Mã# |
| AutoVision432A |
523-180H |
AutoVision542A | 523-180J | AutoVision652A | 523-180K | AutoVision862A | 523-180L |
| AutoVision432B | 523-280H | AutoVision542B | 523-280J | AutoVision652B | 523-280K | AutoVision862B | 523-280L |
| AutoVision432C | 523-380H | AutoVision542C | 523-380J | AutoVision652C | 523-380K | AutoVision862C | 523-380L |
| AutoVision432D | 523-480H | AutoVision542D | 523-480J | AutoVision652D | 523-480K | AutoVision862D | 523-480L |
| Mô hình | Mã# | Mô hình | Mã# | Mô hình | Mã# | Mô hình | Mã# |
| AutoVision1082A | 523-180M | AutoVision12102A | 523-180N | AutoVision15122A | 523-180P | AutoVision18122A | 523-180Q |
| AutoVision1082B | 523-280M | AutoVision12102B | 523-280N | AutoVision15122B | 523-280P | AutoVision18122B | 523-280Q |
| AutoVision1082C | 523-380M | AutoVision12102C | 523-380N | AutoVision15122C | 523-380P | AutoVision18122C | 523-380Q |
| AutoVision1082D | 523-480M | AutoVision12102D | 523-480N | AutoVision15122D | 523-480P | AutoVision18122D | 523-480Q |
| Mô hình | Mã# | Mô hình | Mã# | Mô hình | Mã# | Mô hình | Mã# |
| AutoVision26162A | 523-180R | SinoVision342A | 528-180H | SinoVision452A | 528-180J | SinoVision562A | 528-180K |
| AutoVision26162B | 523-280R | SinoVision342B | 528-280H | SinoVision452B | 528-280J | SinoVision562B | 528-280K |
| AutoVision26162C | 523-380R | SinoVision342C | 528-380H | SinoVision452C | 528-380J | SinoVision562C | 528-380K |
| AutoVision26162D | 523-480R | SinoVision342D | 528-480H | SinoVision452D | 528-480J | SinoVision562D | 528-480K |
Cây cầu di chuyển Máy đo thị giác tự động Bảng hướng dẫn không gian đo:
| Du lịch | Mô hình | Độ chính xác | X Trục Di chuyển mm | Y axis Travelmm | Trục Z Đi bộ tiêu chuẩn mm | Tối đa trục Z Chuyến đi tùy chỉnh mm | |
| E1x,y | E1z | ||||||
| 300X400X200 | SinoVision342 | 1.2+L/200 | 3.0+L/200 | 400 | 300 | 200 | 400 |
| 400X500X200 | SinoVision452 | 500 | 400 | 200 | 400 | ||
| 500X600X200 | SinoVision562 | 600 | 500 | 200 | 400 | ||
| 400X300X200 | AutoVision432 | 1.8+L/200 | 4.0+L/200 | 300 | 400 | 200 | 400 |
| 500X400X200 | AutoVision542 | 400 | 500 | 200 | 400 | ||
| 600X500X200 | AutoVision652 | 500 | 600 | 200 | 400 | ||
| 800X600X200 | AutoVision862 | 600 | 800 | 200 | 400 | ||
| 1000X800X200 | AutoVision1082 | 2.0+L/200 | 5.0+L/200 | 800 | 1000 | 200 | 300 |
| 1200X1000X200 | AutoVision12102 | 2.5+L/200 | 5.0+L/200 | 1000 | 1200 | 200 | 300 |
| 1500X1200X200 | AutoVision15122 | 3.0+L/200 | 5.0+L/200 | 1200 | 1500 | 200 | 300 |
| 1800X1200X200 | AutoVision18122 | 3.5+L/200 | 5.0+L/200 | 1200 | 1800 | 200 | 200 |
| 2000X1500X200 | AutoVision20152 | 4.0+L/200 | 5.0+L/200 | 1500 | 2000 | 200 | 200 |
| 2600X1600X200 | AutoVision26162 | 1600 | 2600 | 200 | 200 | ||
Ứng dụng công nghiệp:
Máy đo quang OMM, còn được gọi là Máy đo thị giác và Máy đo không tiếp xúc, Máy đo hai chiều, Máy đo 2,5 chiều,với việc nâng cấp công nghiệp hiện đại cao độ chính xác và công nghiệp sản xuất vi mô, nó áp dụng phương pháp đo hình ảnh quang học không tiếp xúc để đo nhanh và chính xác.
Máy đo quang học phù hợp với tất cả các lĩnh vực ứng dụng cho mục đích đo tọa độ, và được sử dụng rộng rãi trong máy móc, điện tử, nhạc cụ, phần cứng,nhựa và các ngành công nghiệp khácVí dụ: khuôn, vít, kim loại, phụ kiện, cao su, bảng PCB, lò xo, phần cứng, điện tử, nhựa, hàng không, hàng không vũ trụ, vv, nó vượt qua những thiếu sót của các calipers vernier truyền thống,micromet, và máy chiếu Profile, đó là một máy đo chính xác cao, hiệu quả cao và độ tin cậy cao tích hợp các công nghệ xử lý hình ảnh quang học, cơ học, điện tử và máy tính.

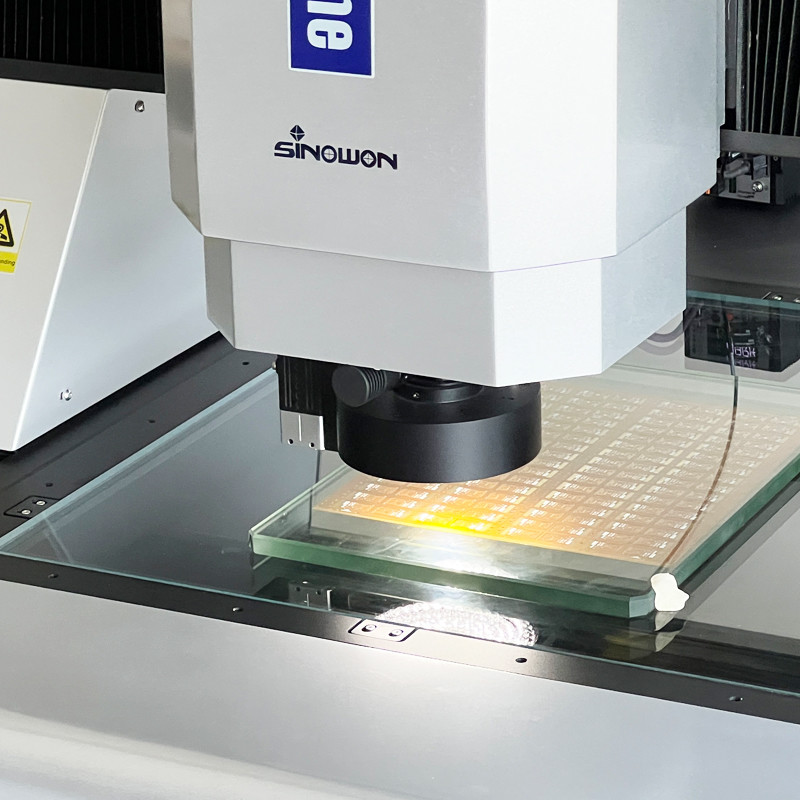

Đối tượng được đo được phóng to bởi hệ thống phóng to quang học. Sau khi các tính năng hình ảnh được thu thập bởi hệ thống camera CCD và được xử lý bởi máy tính và các thuật toán phần mềm,đường viền và hình dạng bề mặt, kích thước, góc và vị trí của các bộ phận phức tạp và chính xác có thể được phát hiện tự động.Dữ liệu đo có thể được nhập vào AUTOCAD để trở thành một bản vẽ kỹ thuật hoàn chỉnh, và các tài liệu trong DXF, IGS và các định dạng khác có thể được tạo ra, và cũng có thể được nhập vào phần mềm phân tích thống kê WORD, EXCEL và SPC để tạo ra CPK và các báo cáo thống kê khác nhau.
