Máy đo video VMM đa giác quan Hệ thống đo thị giác tự động 3D

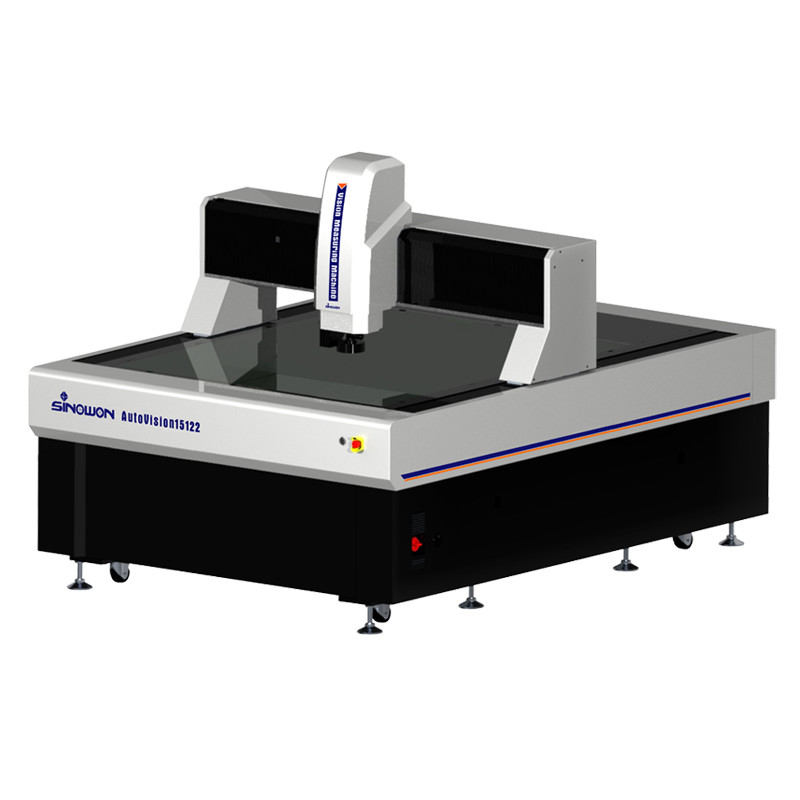

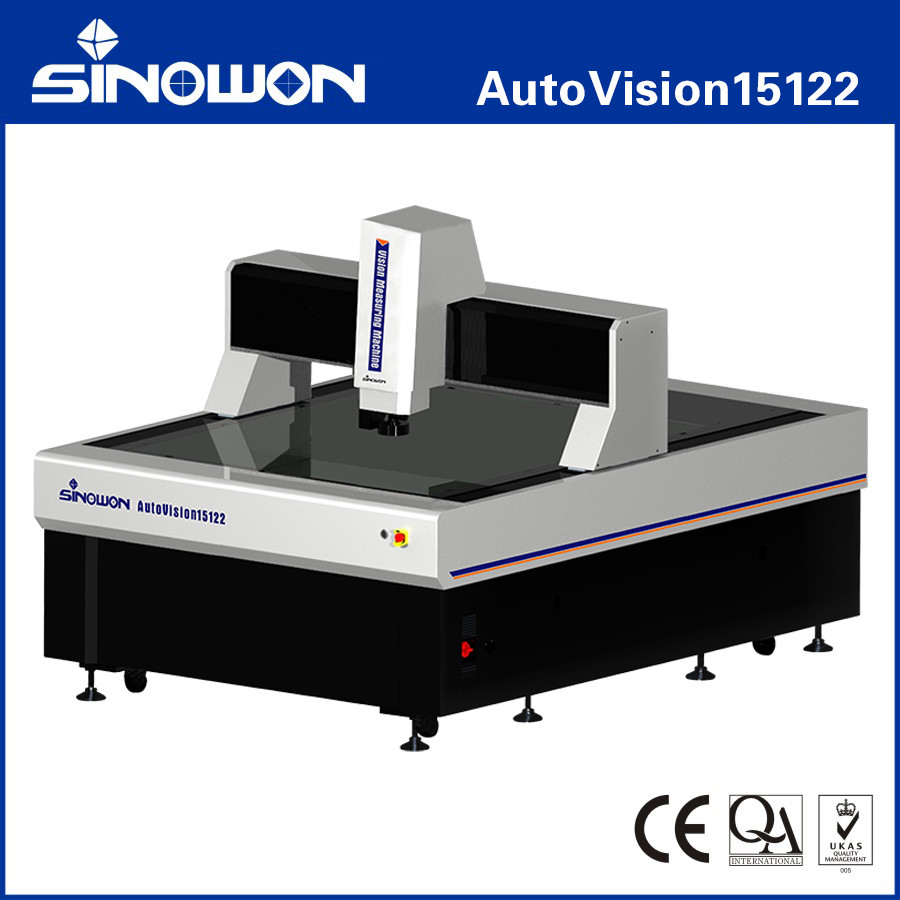

Máy đo đa giác quan tự động 3D hành trình lớn độ chính xác cao Dòng AutoVision15122

Giới thiệu sản phẩm:

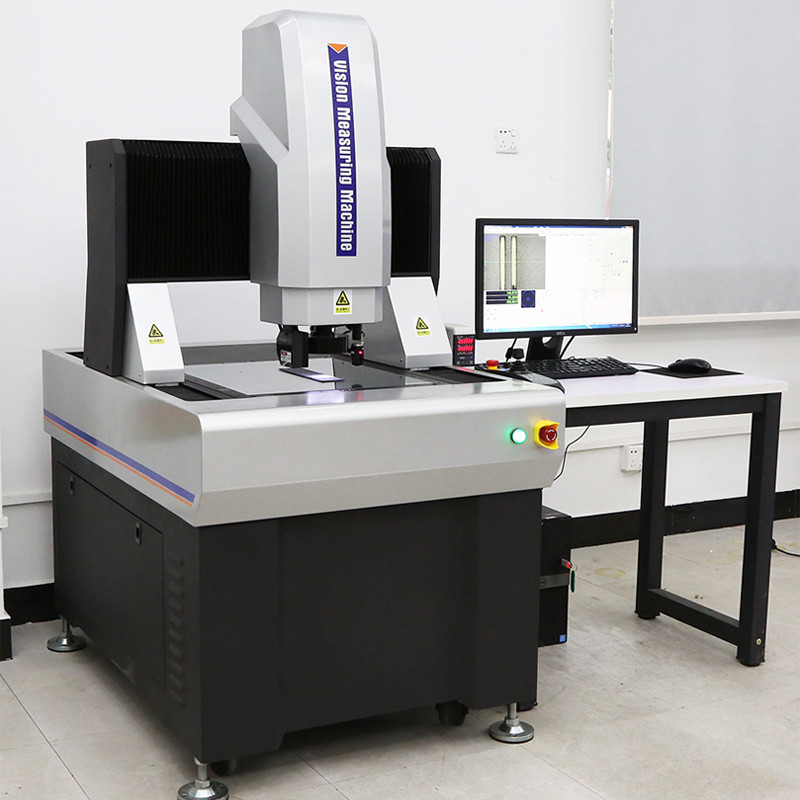

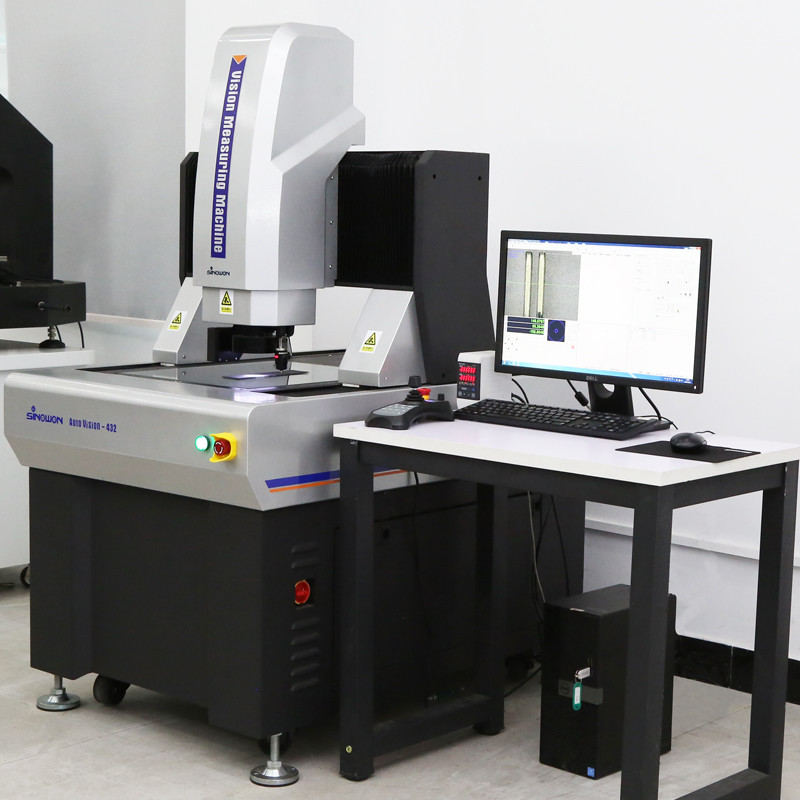

AutoVision là một thiết bị đo lường thị giác tự động cầu di động có độ chính xác cao được thiết kế để đo lường độ chính xác cao và quy mô lớn. Sử dụng cấu trúc cầu di động, đo tĩnh vật thể, đảm bảo độ chính xác và ổn định khi đo, phù hợp với ngành công nghiệp điện tử, thiết bị và dụng cụ y tế, đo LCD và hàng không vũ trụ và các ngành công nghiệp khác.

Đặc điểm sản phẩmc:

• Cấu trúc kiểu cầu di động, vật thể đo được cố định;l

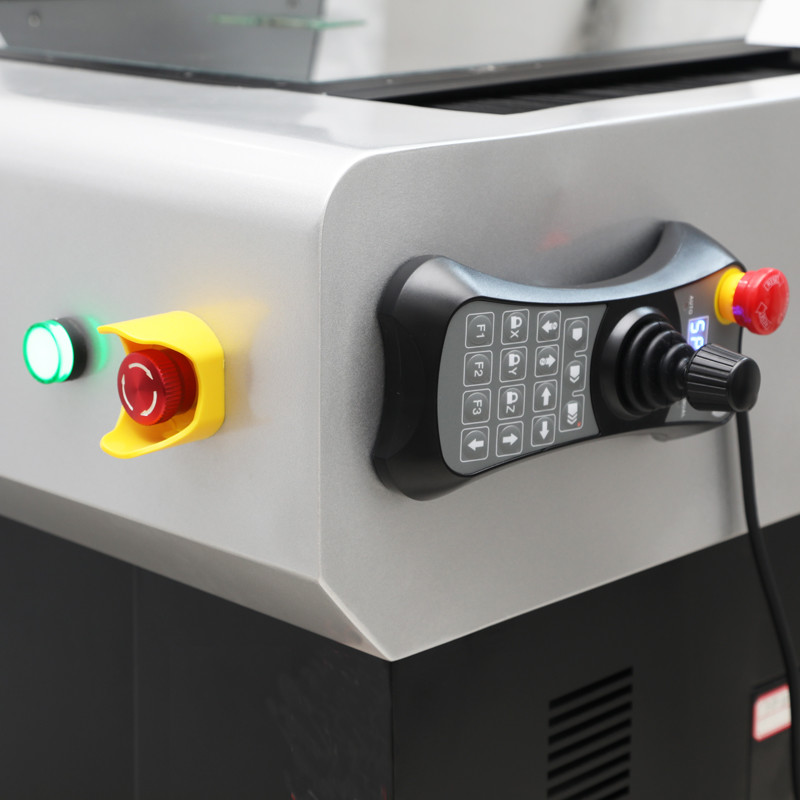

• Điều khiển vòng kín tự động hoàn toàn CNC bốn trục, đo tự động;l
• Đế và trụ bằng đá cẩm thạch Ấn Độ, ổn định tốt;l
• Thước đo tuyến tính RSF nhập khẩu, độ phân giải 0,1um, vít me bi mài và động cơ servo AC, v.v. để đảm bảo độ chính xác và ổn định của hệ thống chuyển động;
• Camera màu HD nhập khẩu để đáp ứng nhu cầu quan sát rõ ràng và đo lường chính xác;
• Ống kính zoom đồng trục có động cơ độ phân giải cao 8.3x, chỉ cần hiệu chỉnh pixel gấp đôi và một lần;

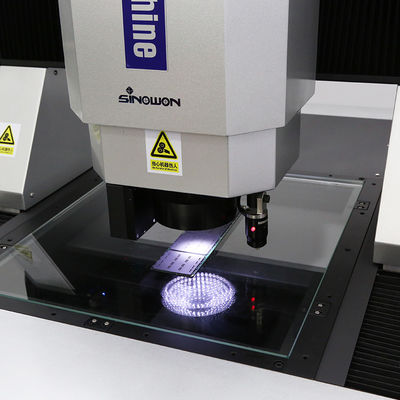

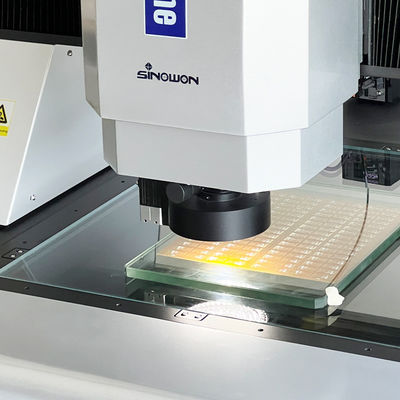

• Với đèn LED chiếu sáng lạnh 5 vòng 8 phân vùng bề mặt có thể lập trình và chiếu sáng song song LED đường viền và điều chỉnh ánh sáng thông minh tích hợp, nó có thể tự động điều khiển độ sáng trong 8 phân vùng;
• Phần mềm iMeasuring với chức năng mạnh mẽ và dễ vận hành để nâng cao kiểm soát chất lượng;l

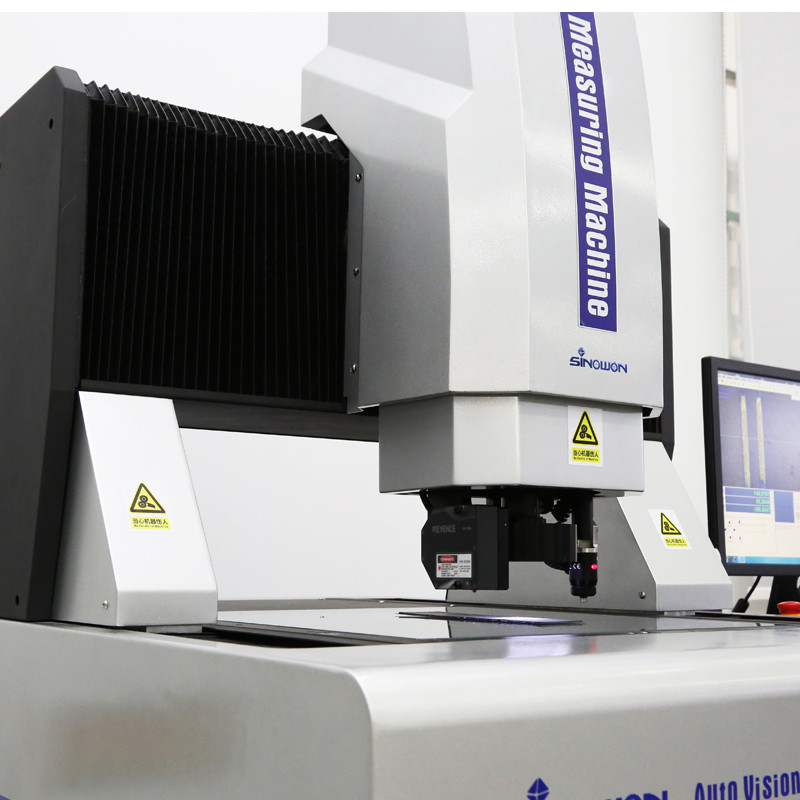

• Tùy chọn Mô-đun đầu dò MCP và cảm biến laser. Máy có thể được tùy chỉnh theo yêu cầu của khách hàng.

Thông số kỹ thuật:

Lưu ý:

L là chiều dài đo (mm), độ chính xác cơ học của trục Z và độ chính xác lấy nét có liên quan lớn đến bề mặt của vật thể.

Độ phóng đại là giá trị gần đúng, nó liên quan đến kích thước của màn hình và độ phân giải.

Trường nhìn (mm) = (đường chéo*Ngang*Dọc)

Mô tả kiểu cấu hình sản phẩm (Ví dụ với AutoVision15122):

Mô hình

Hành trình

• Ứng dụng trong ngành:

Máy đo quang học OMM, còn được gọi là Máy đo thị giác và Máy đo không tiếp xúc, Máy đo hai chiều, Máy đo 2.5 chiều, với việc nâng cấp ngành công nghiệp sản xuất vi mô và độ chính xác cao hiện đại, nó áp dụng phương pháp đo hình ảnh quang học không tiếp xúc để đo nhanh chóng và chính xác. Việc đo kích thước hình học và dung sai hình học trở nên không thể tránh khỏi.

Máy đo quang học phù hợp với tất cả các lĩnh vực ứng dụng với mục đích đo tọa độ và được sử dụng rộng rãi trong ngành máy móc, điện tử, dụng cụ, phần cứng, nhựa và các ngành công nghiệp khác. Chẳng hạn như: khuôn, ốc vít, kim loại, phụ kiện, cao su, bảng PCB, lò xo, phần cứng, điện tử, nhựa, hàng không, vũ trụ, v.v., nó khắc phục những thiếu sót của thước cặp, micromet và máy chiếu hình truyền thống, là một Máy đo có độ chính xác cao, hiệu quả cao và độ tin cậy cao tích hợp các công nghệ xử lý hình ảnh quang học, cơ học, điện tử và máy tính.

Đối tượng được đo được phóng to bởi hệ thống phóng đại quang học. Sau khi các đặc điểm hình ảnh được thu thập bởi hệ thống camera CCD và được xử lý bằng các thuật toán phần mềm và máy tính, đường viền và hình dạng bề mặt, kích thước, góc và vị trí của các bộ phận phức tạp và chính xác khác nhau có thể được phát hiện tự động. Kiểm tra vi mô và kiểm soát chất lượng. Dữ liệu đo có thể được nhập vào AUTOCAD để trở thành một bản vẽ kỹ thuật hoàn chỉnh và các tài liệu ở định dạng DXF, IGS và các định dạng khác có thể được tạo và cũng có thể được nhập vào phần mềm phân tích thống kê WORD, EXCEL và SPC để tạo CPK và các báo cáo thống kê khác nhau.
