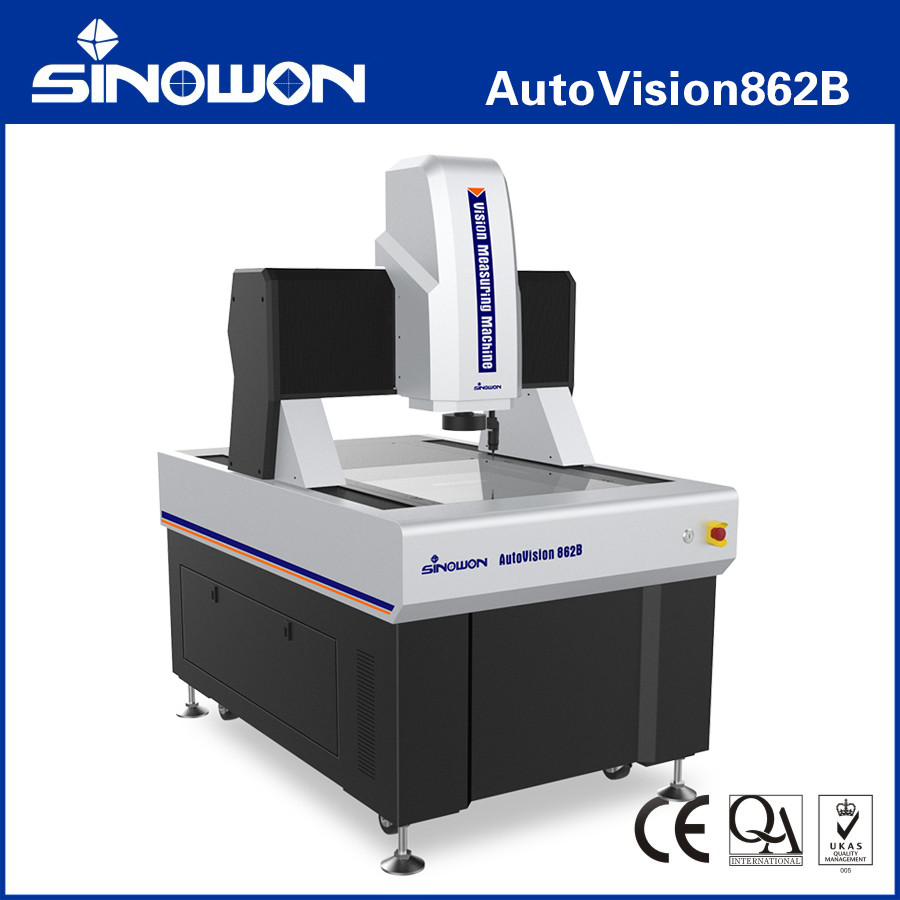

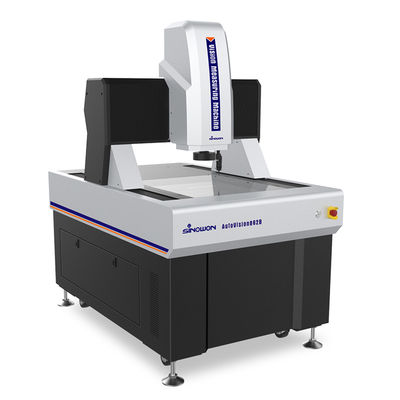

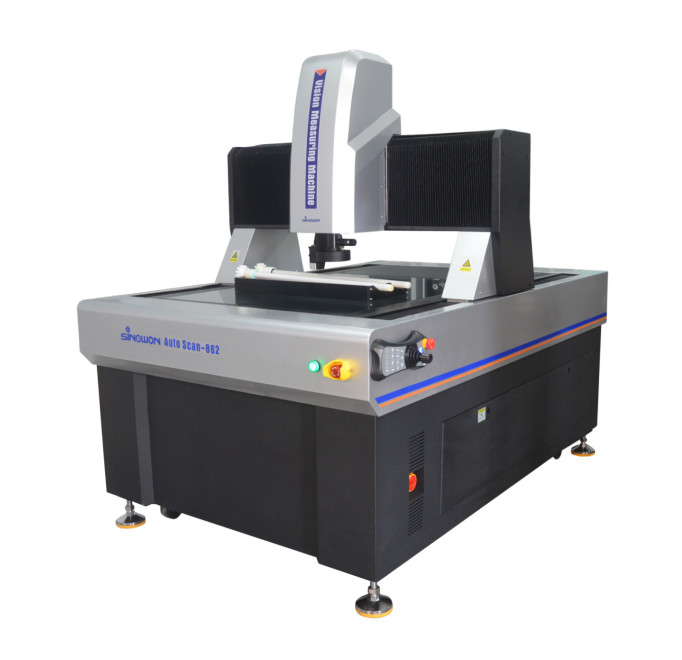

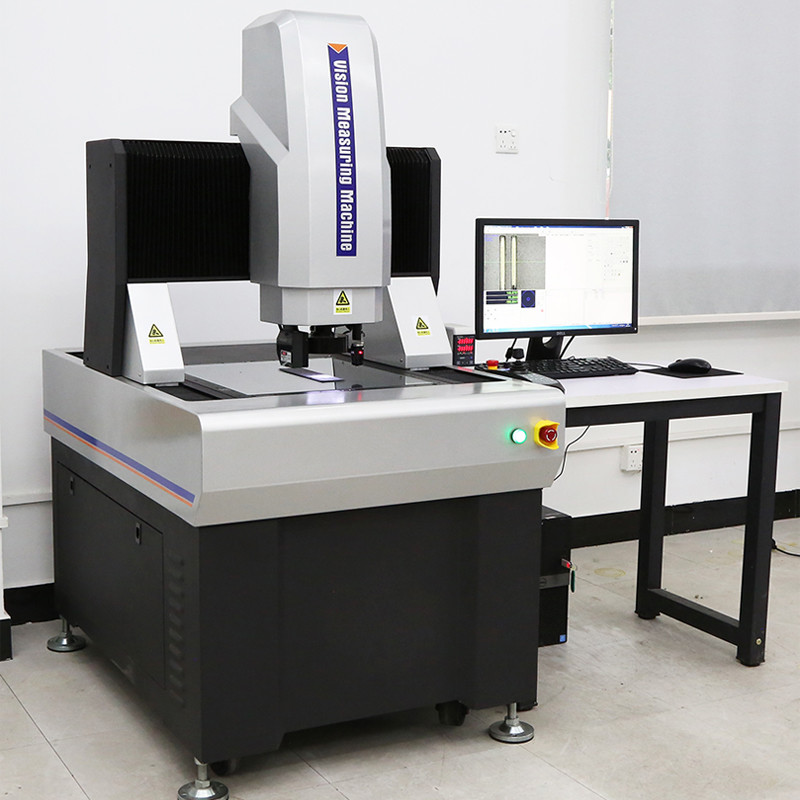

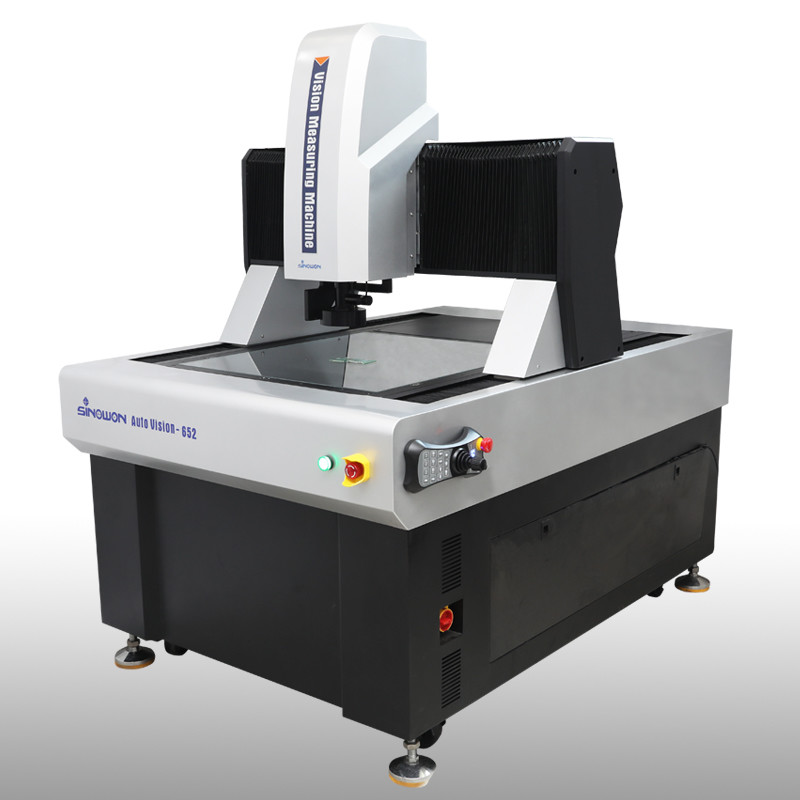

High Precision Moving Bridge 3D Máy đo hình ảnh tự động AutoVision862B
Sản phẩm giới thiệu:
AutoVision là một thiết bị đo hình ảnh tự động có độ chính xác cao được thiết kế cho các phép đo độ chính xác cao và quy mô lớn.đo đạc phần làm việc tĩnh, đảm bảo độ chính xác đo lường và ổn định, phù hợp với ngành công nghiệp điện tử, thiết bị y tế và dụng cụ, đo lường LCD và hàng không vũ trụ và các ngành công nghiệp khác.
Đặc điểm sản phẩmc:
Thông số kỹ thuật:
| Hàng hóa | Cầu di chuyển chính xác cao Máy đo tầm nhìn tự động AutoVision Series | ||||
| Mô hình | AutoVision432 | AutoVision542 | AutoVision652 | AutoVision862 | |
| Đi bộ theo trục X/Y | (400*300) mm | (500*400) mm | (600*500) mm | (800*600) mm | |
| Hành trình theo trục Z | 200mm | ||||
| X/Y/Z Axis Linear Scale | Độ phân giải quy mô tuyến tính châu Âu: 0,1mm | ||||
| Chế độ hướng dẫn | Hướng dẫn tuyến tính chính xác lớp P, hướng dẫn trượt hai đường | ||||
| Chế độ hoạt động | Joystick điều khiển, hoạt động chuột, chương trình phát hiện tự động | ||||
| Độ chính xác* |
Trục XY:≤1.8+L/200 ((um) |
||||
|
Trục Z:≤4.0+L/200 ((um) |
|||||
| Khả năng lặp lại | 2m | ||||
|
Ánh sáng Hệ thống |

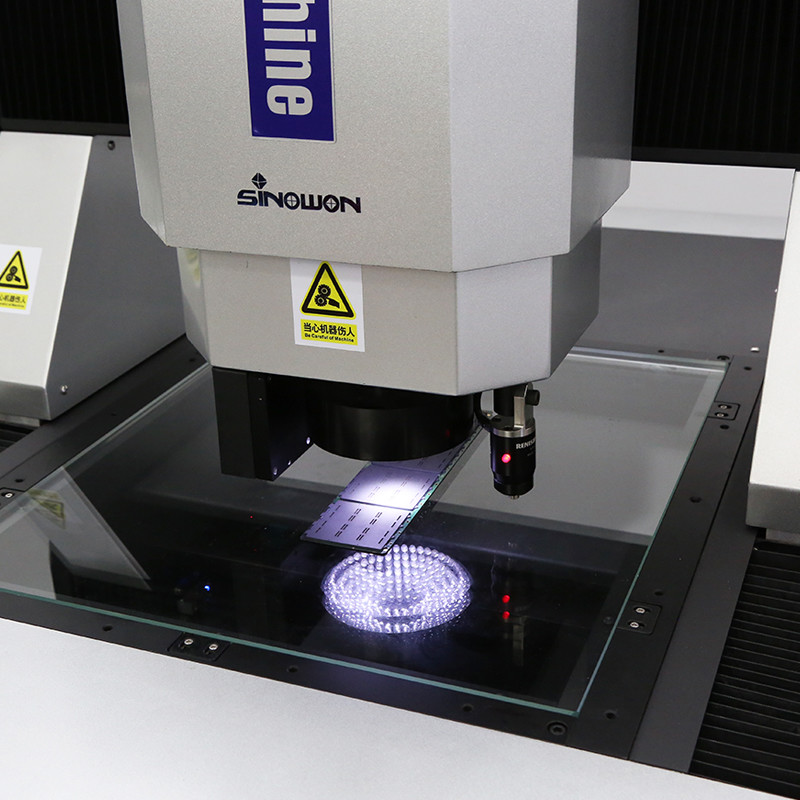

Bề đường | Ánh sáng đường viền song song LED | |||
| 0~255 Ánh sáng bề mặt LED 5 vòng 8 phân vùng có thể điều chỉnh không bước | |||||
| Bề mặt | |||||
| Hệ thống video** | Máy ảnh màu kỹ thuật số độ nét cao | ||||
| 8.3X Motorized Zoom Lens Lượng phóng đại quang học: 0.6X ~ 5.0X; Lượng phóng to video: 20X ~ 170X (21 ′′ màn hình) | |||||
| Phần mềm đo lường | iĐánh giá | ||||
| Hệ điều hành | Hỗ trợ hệ điều hành WIN10/11-32/64 bit | ||||
| Ngôn ngữ | Tiếng Anh, Trung Quốc đơn giản, Trung Quốc truyền thống, các ngôn ngữ khác có thể được thêm vào | ||||
| Môi trường làm việc | Nhiệt độ 20 °C ± 2 °C, thay đổi nhiệt độ < 1 °C / Hr; độ ẩm 30% ~ 80% RH; rung động < 0,02g, ≤ 15Hz | ||||
| Cung cấp điện | AC220V/50Hz; 110V/60Hz | ||||
| Kích thước ((WxDxH) | (1195*832*1579) mm | (1463*940*1591) mm | (1568*1040*1591) mm | (1818*1157*1590) mm | |
| Kích thước bao bì ((WxDxH)) | (1380*1170*1910) mm | (1690*1300*2000) mm | (1800*1400*2000) mm | (2300*1700*2000) mm | |
| Trọng lượng ròng | 650kg | 780kg | 1380kg | 2000kg | |
Lưu ý:
L là chiều dài đo ((mm), độ chính xác cơ học của trục Z và độ chính xác lấy nét có liên quan rất nhiều đến bề mặt của mảnh làm việc.
Lớn là giá trị gần đúng, nó liên quan đến kích thước của màn hình và độ phân giải.
Trường nhìn ((mm) = (chân ngang*Màn ngang*Đường thẳng đứng)
Mô hình cấu hình sản phẩm Mô tả ((Ví dụ với AutoVision862):
| Nhóm sản phẩm | 2.5D | 3D | 2.5D | 3D |
| Hàng hóa |
2.5D Tầm nhìn tự động Máy đo |
Máy đo tiếp xúc và tầm nhìn 3D tự động | 2Máy đo laser tự động 5D |
3D Multisensory tự động Máy đo |
| Mô hình | AutoVision862A | AutoVision862B | AutoVision862C | AutoVision862D |
| Loại | A | B | C | D |
| Ý nghĩa | Bộ cảm biến ống kính zoom quang học | Cảm biến ống kính zoom và cảm biến thăm dò tiếp xúc | Cảm biến ống kính zoom và cảm biến laser | Cảm biến ống kính zoom, cảm biến thăm dò tiếp xúc và cảm biến laser |
| Máy thăm dò liên lạc | Không có | MCP-Kit1 | Không có | MCP-Kit1 |

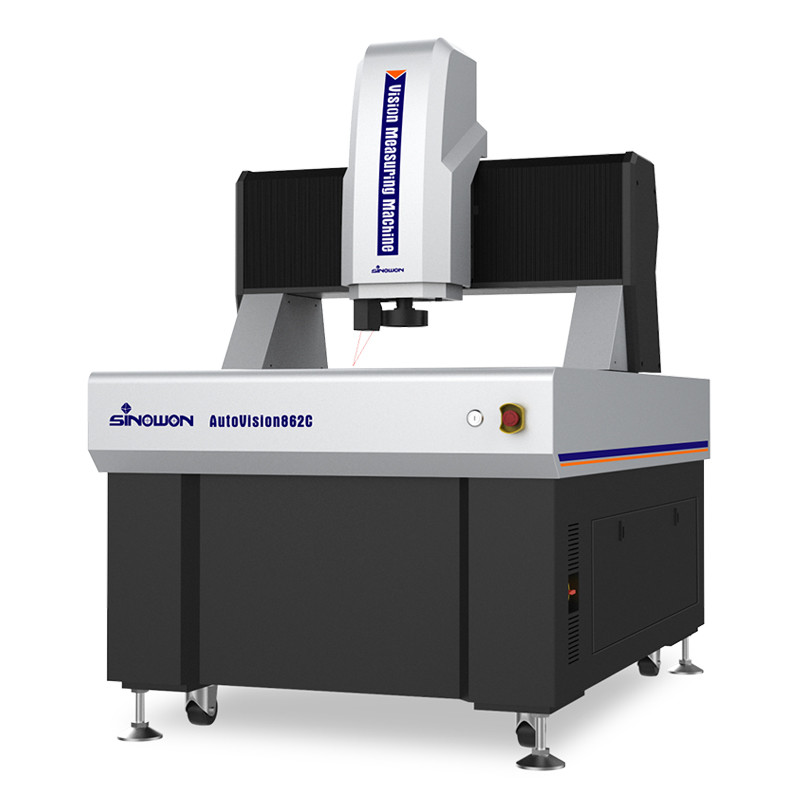

| Mô-đun laser | Không có | Không có | Omron Lazer | Omron Lazer |
| Phiên bản phần mềm | iMeasuring4.1 | iMeasuring4.2 | Đánh giá5.0 | Đánh giá5.1 |
Mô hình và thông số kỹ thuật của máy đo tầm nhìn tự động trên cầu di chuyển:
| Mô hình | Mã# | Mô hình | Mã# | Mô hình | Mã# | Mô hình | Mã# |
| AutoVision432A |
523-180H |
AutoVision542A | 523-180J | AutoVision652A | 523-180K | AutoVision862A | 523-180L |
| AutoVision432B | 523-280H | AutoVision542B | 523-280J | AutoVision652B | 523-280K | AutoVision862B | 523-280L |
| AutoVision432C | 523-380H | AutoVision542C | 523-380J | AutoVision652C | 523-380K | AutoVision862C | 523-380L |
| AutoVision432D | 523-480H | AutoVision542D | 523-480J | AutoVision652D | 523-480K | AutoVision862D | 523-480L |
| Mô hình | Mã# | Mô hình | Mã# | Mô hình | Mã# | Mô hình | Mã# |
| AutoVision1082A | 523-180M | AutoVision12102A | 523-180N | AutoVision15122A | 523-180P | AutoVision18122A | 523-180Q |
| AutoVision1082B | 523-280M | AutoVision12102B | 523-280N | AutoVision15122B | 523-280P | AutoVision18122B | 523-280Q |
| AutoVision1082C | 523-380M | AutoVision12102C | 523-380N | AutoVision15122C | 523-380P | AutoVision18122C | 523-380Q |
| AutoVision1082D | 523-480M | AutoVision12102D | 523-480N | AutoVision15122D | 523-480P | AutoVision18122D | 523-480Q |
| Mô hình | Mã# | Mô hình | Mã# | Mô hình | Mã# | Mô hình | Mã# |
| AutoVision26162A | 523-180R | SinoVision342A | 528-180H | SinoVision452A | 528-180J | SinoVision562A | 528-180K |
| AutoVision26162B | 523-280R | SinoVision342B | 528-280H | SinoVision452B | 528-280J | SinoVision562B | 528-280K |
| AutoVision26162C | 523-380R | SinoVision342C | 528-380H | SinoVision452C | 528-380J | SinoVision562C | 528-380K |
| AutoVision26162D | 523-480R | SinoVision342D | 528-480H | SinoVision452D | 528-480J | SinoVision562D | 528-480K |
Cây cầu di chuyển Máy đo thị giác tự động Bảng hướng dẫn không gian đo:
| Du lịch | Mô hình | Độ chính xác | X Trục Di chuyển mm | Y axis Travelmm | Trục Z Đi bộ tiêu chuẩn mm | Tối đa trục Z Chuyến đi tùy chỉnh mm | |
| E1x,y | E1z | ||||||
| 300X400X200 | SinoVision342 | 1.2+L/200 | 3.0+L/200 | 400 | 300 | 200 | 400 |
| 400X500X200 | SinoVision452 | 500 | 400 | 200 | 400 | ||
| 500X600X200 | SinoVision562 | 600 | 500 | 200 | 400 | ||
| 400X300X200 | AutoVision432 | 1.8+L/200 | 4.0+L/200 | 300 | 400 | 200 | 400 |
| 500X400X200 | AutoVision542 | 400 | 500 | 200 | 400 | ||
| 600X500X200 | AutoVision652 | 500 | 600 | 200 | 400 | ||
| 800X600X200 | AutoVision862 | 600 | 800 | 200 | 400 | ||
| 1000X800X200 | AutoVision1082 | 2.0+L/200 | 5.0+L/200 | 800 | 1000 | 200 | 300 |
| 1200X1000X200 | AutoVision12102 | 2.5+L/200 | 5.0+L/200 | 1000 | 1200 | 200 | 300 |
| 1500X1200X200 | AutoVision15122 | 3.0+L/200 | 5.0+L/200 | 1200 | 1500 | 200 | 300 |
| 1800X1200X200 | AutoVision18122 | 3.5+L/200 | 5.0+L/200 | 1200 | 1800 | 200 | 200 |
| 2000X1500X200 | AutoVision20152 | 4.0+L/200 | 5.0+L/200 | 1500 | 2000 | 200 | 200 |
| 2600X1600X200 | AutoVision26162 | 1600 | 2600 | 200 | 200 | ||
Phần mềm:
Phần mềm iMeasuring là một phần mềm đo lường đa cảm biến chuyên nghiệp kết hợp với các nhà phát triển 10 năm kinh nghiệm trong ngành công nghiệp đo lường và nghiên cứu phần mềm.Nguyên tắc thiết kế là hoạt động thân thiện, chức năng mạnh mẽ, độ chính xác cao và ổn định, bảo trì đơn giản.
● Thiết kế kiến trúc phần mềm xuất sắc và hoàn toàn định hướng đối tượng, để đảm bảo phần mềm ổn định và đáng tin cậy.
● Hỗ trợ với nhiều ngôn ngữ, không cần phải cài đặt gói ngôn ngữ và thay đổi phần mềm thuận tiện cho khách hàng địa phương.
● Phần mềm phân tích thống kê SPC chuyên nghiệp được kết nối với phần mềm đo lường, để nhận ra rằng dữ liệu có thể tự động xuất sang cơ sở dữ liệu SPC mà không cần vận hành bằng tay.
● Các mô hình tương tự của phần mềm sẽ là vĩnh viễn miễn phí để cập nhật, nó có thể giúp giảm các rắc rối khác cho khách hàng.
● Với thuật toán tìm kiếm cạnh mạnh mẽ, có thể giúp lấy cạnh của hình ảnh bóng hoặc tối và đảm bảo độ chính xác cao.
● Phần mềm có thể tự động nhận ra và đo đường thẳng, vòng tròn, vòng cung và các yếu tố khác.
● Nó dựa trên các yếu tố khác nhau và cung cấp chức năng xây dựng nhiều yếu tố như dịch, xoay, chiết xuất, kết hợp, song song, dọc, phản chiếu, đối xứng, giao điểm,tangent, vv
● Phần mềm có chức năng thiết lập điểm ngắt, nó có thể thông minh chuyển đổi giữa đo thủ công và đo tự động.
Ứng dụng công nghiệp:
Máy đo quang OMM, còn được gọi là Máy đo thị giác và Máy đo không tiếp xúc, Máy đo hai chiều, Máy đo 2,5 chiều,với việc nâng cấp công nghiệp hiện đại cao độ chính xác và công nghiệp sản xuất vi mô, nó áp dụng phương pháp đo hình ảnh quang học không tiếp xúc để đo nhanh và chính xác.
Máy đo quang học phù hợp với tất cả các lĩnh vực ứng dụng cho mục đích đo tọa độ, và được sử dụng rộng rãi trong máy móc, điện tử, nhạc cụ, phần cứng,nhựa và các ngành công nghiệp khácVí dụ: khuôn, vít, kim loại, phụ kiện, cao su, bảng PCB, lò xo, phần cứng, điện tử, nhựa, hàng không, hàng không vũ trụ, vv, nó vượt qua những thiếu sót của các calipers vernier truyền thống,micromet, và máy chiếu Profile, đó là một máy đo chính xác cao, hiệu quả cao và độ tin cậy cao tích hợp các công nghệ xử lý hình ảnh quang học, cơ học, điện tử và máy tính.
Đối tượng được đo được phóng to bởi hệ thống phóng to quang học. Sau khi các tính năng hình ảnh được thu thập bởi hệ thống camera CCD và được xử lý bởi máy tính và các thuật toán phần mềm,đường viền và hình dạng bề mặt, kích thước, góc và vị trí của các bộ phận phức tạp và chính xác có thể được phát hiện tự động.Dữ liệu đo có thể được nhập vào AUTOCAD để trở thành một bản vẽ kỹ thuật hoàn chỉnh, và các tài liệu trong DXF, IGS và các định dạng khác có thể được tạo ra, và cũng có thể được nhập vào phần mềm phân tích thống kê WORD, EXCEL và SPC để tạo ra CPK và các báo cáo thống kê khác nhau.
