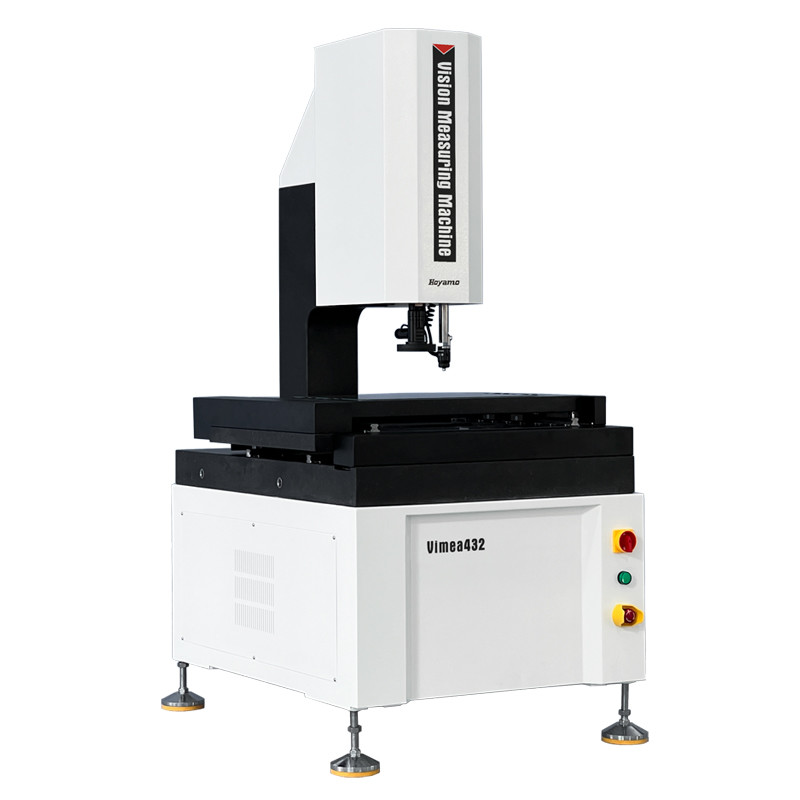

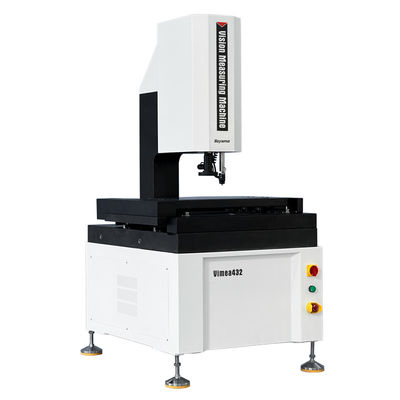

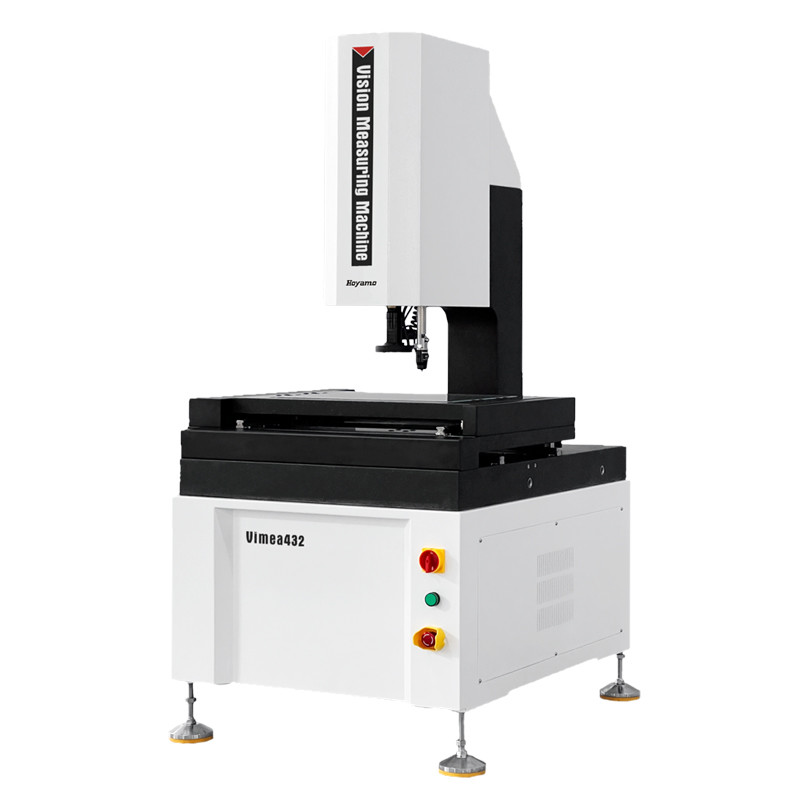

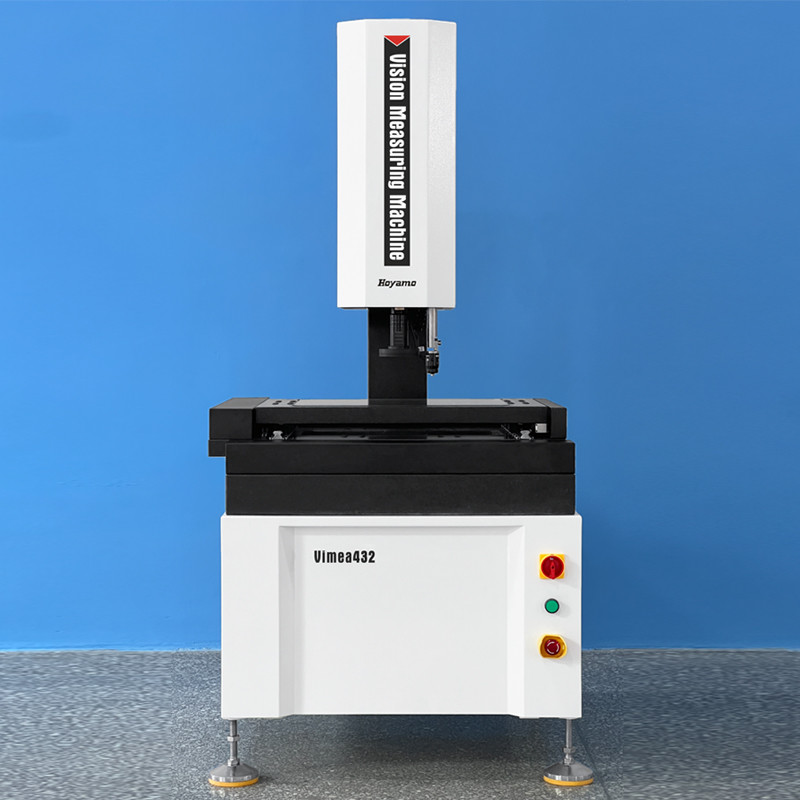

Hệ thống đo video tự động cantilever Vimea43B Dòng
Đặc điểm sản phẩm:
1.XYZ ba trục CNC tự động điều khiển chính xác, định vị chính xác;
2.Granite cơ sở và trụ cột, ổn định tốt;
3. Các hướng dẫn tuyến tính chính xác, vít quả bóng loại mài và động cơ AC servo, vv, đảm bảo độ chính xác và ổn định của hệ thống chuyển động;
4.0.5μm cao độ chính xác đường dây thống trị lưới để đảm bảo độ chính xác vị trí và độ chính xác đo của hệ thống;
5. Máy ảnh kỹ thuật số độ phân giải cao để đáp ứng nhu cầu quan sát rõ ràng và đo chính xác;
6.6.5X ống kính quang cao độ phân giải, phóng to chính xác, điều chỉnh điểm ảnh một lần;
7. Hệ thống chiếu sáng bề mặt LED 8 khu vực 5 vòng được điều khiển bằng chương trình và hệ thống chiếu sáng đường viền LED song song nhận ra sự điều chỉnh độ sáng 256 cấp độ một cách thông minh;
8Phần mềm đo lường tự động Vision iMeasuring với các chức năng mạnh mẽ và dễ vận hành.
Thông số kỹ thuật:
| Hàng hóa | Hệ thống đo video tự động cantilever Vimea Series | |||
| Mô hình | Vimea322 | Vimea432 | Vimea542 | |
| Đi bộ theo trục X/Y | (300*200) mm | (400*300) mm | (500*400) mm | |
| Hành trình theo trục Z | 200mm | |||
| X/Y/Z 3 trục quy mô tuyến tính ((mm) | Độ phân giải quy mô tuyến tính:0.5m | |||
| Chế độ hướng dẫn | Hướng dẫn tuyến tính chính xác cao, Hướng dẫn trượt hai đường | |||
| Chế độ hoạt động | Joystick Controller, Máy điều khiển chuột, Chương trình phát hiện tự động | |||
| Độ chính xác* | Trục XY:≤2,5+L/200 ((um) | |||
| Trục Z:≤5.0+L/200 ((um) | ||||
| Khả năng lặp lại | 2m | |||
|
Ánh sáng Hệ thống |
Bề đường | Ánh sáng đường viền song song LED | ||
| Bề mặt | 0~255 Đèn LED bề mặt không bước Đặt điều chỉnh 5 vòng 8 phân vùng | |||
| Hệ thống video** | Máy ảnh kỹ thuật số có độ phân giải cao | |||
| 6.5X Manual Zoom Lens, Optical Magnification:0.7X-4.5X, Tăng độ video: 28X~180X | ||||
| Phần mềm đo lường | iĐánh giá | |||
| Hệ thống vận hành | Hỗ trợ hệ điều hành WIN 10/11-32/64 | |||
| Ngôn ngữ | Tiếng Anh, Trung Quốc đơn giản hóa, Trung Quốc truyền thống, Tiếng Anh khác tùy chọn | |||
| Môi trường làm việc | Nhiệt độ 20 °C ± 2 °C, thay đổi nhiệt độ < 1 °C / Hr; Độ ẩm 30% ~ 80% RH; rung động < 0,02g, ≤ 15Hz. | |||
| Cung cấp điện | 220V/50Hz/10A | |||
| Khả năng tải | 25kg~50Kg | |||
| Kích thước ((WxDxH) | (789*636*1640) mm | (961*747*1640) mm | 121*860*1690) mm | |
| Kích thước bao bì ((WxDxH)) | (1040*900*1900) mm | (1140*1000*1900) mm | (1260*1100*1900) mm | |
| Trọng lượng ròng | 200kg | 320kg | 505kg | |
Lưu ý:
L là chiều dài đo ((mm), độ chính xác cơ học của trục Z và độ chính xác lấy nét có liên quan rất nhiều đến bề mặt của mảnh làm việc.
Lớn là giá trị gần đúng, nó liên quan đến kích thước của màn hình và độ phân giải.
0.5X hoặc 2X mục tiêu là tùy chọn tùy theo nhu cầu.
Mô hình cấu hình sản phẩm mô tả (Ví dụ với Vimea432):
| Nhóm sản phẩm | 2.5D | 3D | 2.5D | 3D |
| Hàng hóa | 2.5D Hệ thống đo video tự động |
3D tự động Hệ thống đo liên lạc và video |
2.5D tự động Hệ thống đo laser và video |
3D Multisensory tự động Máy đo |

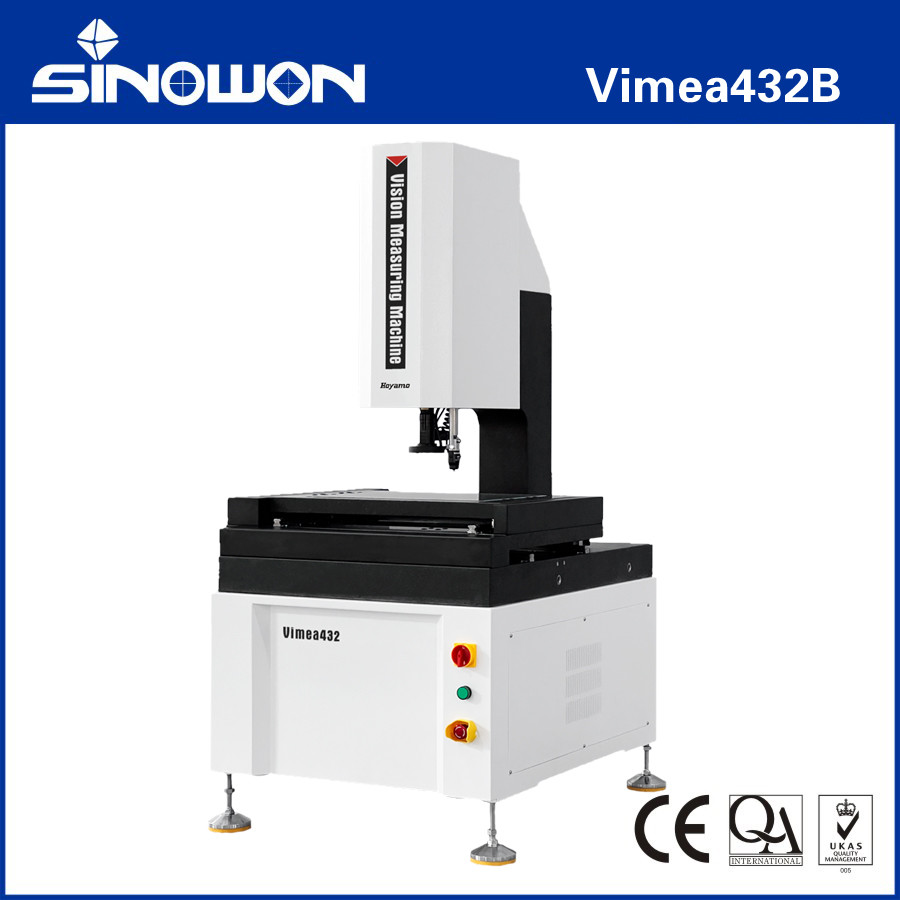

| Mô hình | Vimea432A | Vimea432B | Vimea432C | Vimea432D |
| Loại | A | B | C | D |

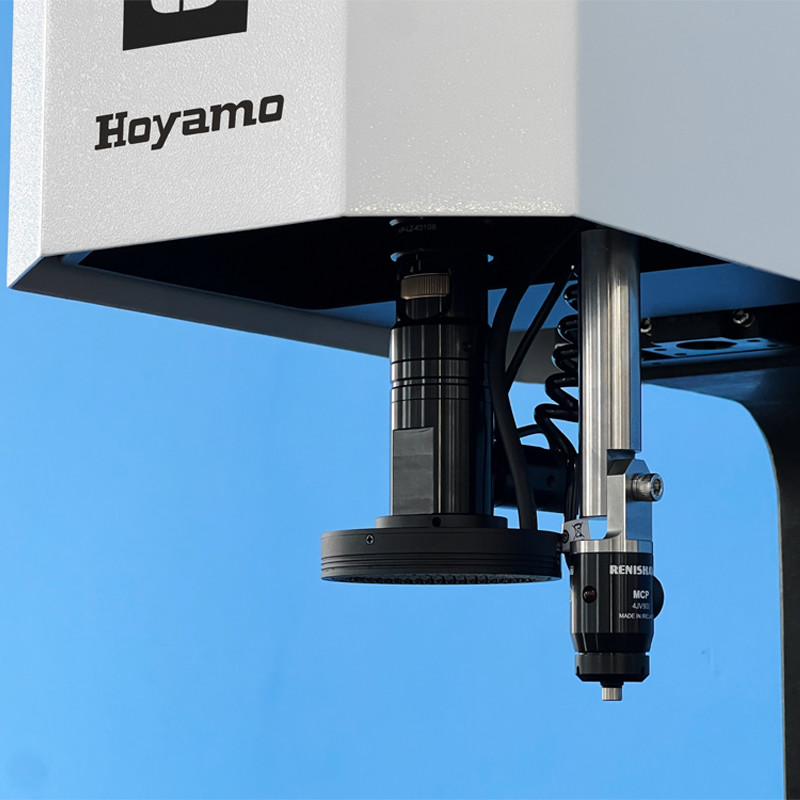

| Ý nghĩa | Bộ cảm biến ống kính zoom quang học | Cảm biến ống kính zoom và cảm biến thăm dò tiếp xúc | Cảm biến ống kính zoom và cảm biến laser | Cảm biến ống kính zoom, cảm biến thăm dò tiếp xúc và cảm biến laser |
| Máy thăm dò liên lạc | Không có | MCP-Kit1 | Không có | MCP-Kit1 |
| Mô-đun laser | Không có | Không có | Laser Omron | Laser Omron |
| Phiên bản phần mềm | iMeasuring4.1 | iMeasuring4.2 | Đánh giá5.0 | Đánh giá5.1 |
Mô hình và thông số kỹ thuật của hệ thống đo video tự động cantilever:
| Mô hình | Mã# | Mô hình | Mã# | Mô hình | Mã# |
| Vimea322A | 524-120G | Vimea432A | 524-120H | Vimea542A | 524-120J |
| Vimea322B | 524-220G | Vimea432B | 524-220H | Vimea542B | 524-220J |
| Vimea322C | 524-320G | Vimea432C | 524-320H | Vimea542C | 524-320J |
| Vimea322D | 524-420G | Vimea432D | 524-420H | Vimea542D | 524-420J |
Hệ thống đo lường video tự động cantilever:
| Du lịch |
Mô hình |
Độ chính xác |
Hành trình trục X mm |
YAxis Travel mm |
Đường đi tiêu chuẩn của trục Z mm |
Trục Z Đi bộ tối đa tùy chỉnh mm |
|
| E1x,y | E1z | ||||||
| 300x200x200 | Vimea322 | 2.5+L/200 | 5.0+L/200 | 300mm | 200mm | 200mm | 250mm |
| 400x300x200 | Vimea432 | 2.5+L/200 | 5.0+L/200 | 400mm | 300mm | 200mm | 300mm |
| 500x400x200 | Vimea542 | 2.5+L/200 | 5.0+L/200 | 500mm | 400mm | 200mm | 400mm |
Phần mềm:
Phần mềm iMeasuring là một phần mềm đo lường đa cảm biến chuyên nghiệp kết hợp với các nhà phát triển 10 năm kinh nghiệm trong ngành công nghiệp đo lường và nghiên cứu phần mềm.Nguyên tắc thiết kế là hoạt động thân thiện, chức năng mạnh mẽ, độ chính xác cao và ổn định, bảo trì đơn giản.
● Thiết kế kiến trúc phần mềm xuất sắc và hoàn toàn định hướng đối tượng, để đảm bảo phần mềm ổn định và đáng tin cậy.
● Hỗ trợ với nhiều ngôn ngữ, không cần phải cài đặt gói ngôn ngữ và thay đổi phần mềm thuận tiện cho khách hàng địa phương.
● Phần mềm phân tích thống kê SPC chuyên nghiệp kết nối với phần mềm đo lường, để nhận ra rằng dữ liệu có thể tự động xuất vào cơ sở dữ liệu SPC mà không cần vận hành bằng tay.
● Mô hình tương tự của phần mềm sẽ là vĩnh viễn miễn phí để cập nhật, nó có thể giúp giảm các rắc rối khác cho khách hàng.
● Với thuật toán tìm kiếm cạnh mạnh mẽ, có thể giúp lấy cạnh của bóng hoặc hình ảnh tối và đảm bảo độ chính xác cao.
● Phần mềm có thể tự động nhận ra và đo đường thẳng, vòng tròn, vòng cung và các yếu tố khác.
● Nó dựa trên các yếu tố khác nhau và cung cấp chức năng xây dựng nhiều yếu tố như dịch, xoay, chiết xuất, kết hợp, song song, dọc, phản chiếu, đối xứng, giao điểm,tangent, vv
● Phần mềm có chức năng thiết lập điểm ngắt, nó có thể thông minh chuyển đổi giữa đo thủ công và đo tự động.
Ứng dụng công nghiệp:
Máy đo quang OMM, còn được gọi là Máy đo thị giác và Máy đo không tiếp xúc, Máy đo hai chiều, Máy đo 2,5 chiều,với việc nâng cấp công nghiệp hiện đại cao độ chính xác và công nghiệp sản xuất vi mô, nó áp dụng phương pháp đo hình ảnh quang học không tiếp xúc để đo nhanh và chính xác.
Máy đo quang học phù hợp với tất cả các lĩnh vực ứng dụng cho mục đích đo tọa độ, và được sử dụng rộng rãi trong máy móc, điện tử, nhạc cụ, phần cứng,nhựa và các ngành công nghiệp khácVí dụ: khuôn, vít, kim loại, phụ kiện, cao su, bảng PCB, lò xo, phần cứng, điện tử, nhựa, hàng không, hàng không vũ trụ, vv, nó vượt qua những thiếu sót của các calipers vernier truyền thống,micromet, và máy chiếu Profile, đó là một máy đo chính xác cao, hiệu quả cao và độ tin cậy cao tích hợp các công nghệ xử lý hình ảnh quang học, cơ học, điện tử và máy tính.
Đối tượng được đo được phóng to bởi hệ thống phóng to quang học. Sau khi các tính năng hình ảnh được thu thập bởi hệ thống camera CCD và được xử lý bởi máy tính và các thuật toán phần mềm,đường viền và hình dạng bề mặt, kích thước, góc và vị trí của các bộ phận phức tạp và chính xác có thể được phát hiện tự động.Dữ liệu đo có thể được nhập vào AUTOCAD để trở thành một bản vẽ kỹ thuật hoàn chỉnh, và các tài liệu trong DXF, IGS và các định dạng khác có thể được tạo ra, và cũng có thể được nhập vào phần mềm phân tích thống kê WORD, EXCEL và SPC để tạo CPK và các báo cáo thống kê khác nhau.
