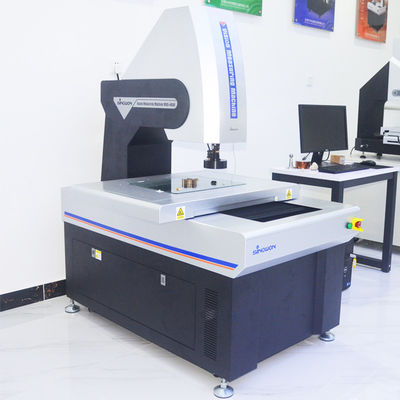

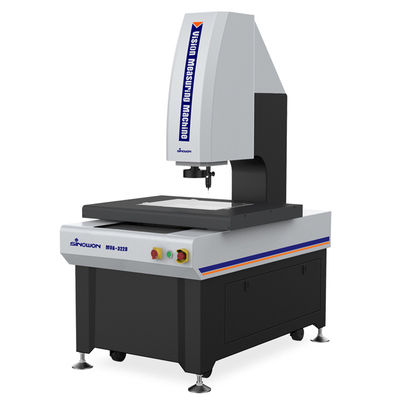

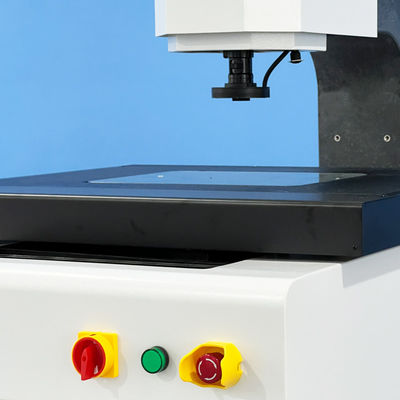

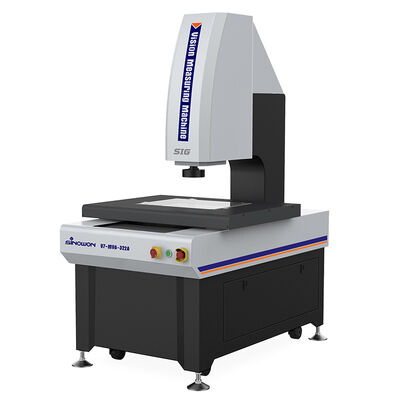

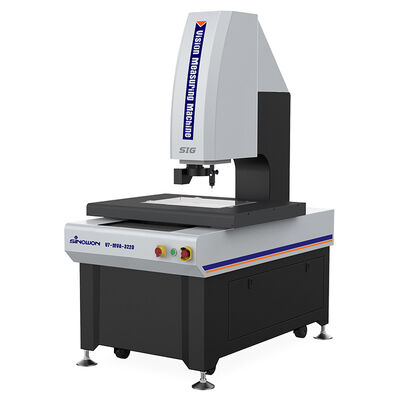

Máy đo tầm nhìn tự động siêu chính xác MVA-322 Dòng
Dòng MVA là một hệ thống đo thị giác tự động, chính xác cao, tự động hoàn toàn được phát triển cho phép đo GD&T. Nó có điều khiển tự động ba trục, lấy nét tự động,Điều khiển ánh sáng tự động, cấu hình phần mềm và phần cứng được tối ưu hóa, và có khả năng đo cả hai kích thước tuyến tính và hình học.
Đặc điểm sản phẩm:
Thông số kỹ thuật:
| Hàng hóa | Máy đo tầm nhìn tự động siêu chính xác Cantilever MVA | |||
| Mô hình | MVA-322 | MVA-432 | MVA-542 | |
| Đi bộ theo trục X/Y | (300*200) mm | (400*300) mm | (500*400) mm | |
| Hành trình theo trục Z | 200mm | |||
| Trục X/Y/Z Scale tuyến tính | Độ phân giải quy mô tuyến tính châu Âu: 0,1mm | |||
| Chế độ hướng dẫn | P-Class Precision dẫn đường thẳng, dẫn đường trượt hai đường. | |||
| Chế độ hoạt động | Joystick điều khiển, hoạt động chuột, chương trình phát hiện tự động | |||
| Độ chính xác* | Trục XY:≤1.8+L/200 ((um) | |||
| Trục Z:≤4.0+L/200 ((um) | ||||
| Khả năng lặp lại | 2m | |||
|
Ánh sáng Hệ thống |
Bề đường | Ánh sáng đường viền song song LED | ||
| Bề đường | 0~255 Ánh sáng bề mặt LED 5 vòng 8 phân vùng có thể điều chỉnh không bước | |||

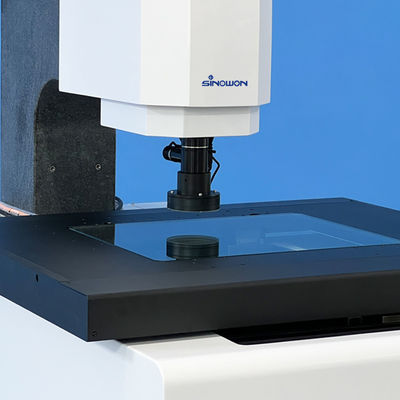

| Hệ thống video** | Máy ảnh kỹ thuật số có độ phân giải cao 1/2.9"/1.6Mpixel | |||
| 8.3X Motorized Zoom Lens Lượng phóng đại quang học: 0.6X ~ 5.0X; Lượng phóng to video: 20X ~ 170X (21 ′′ màn hình) | ||||
| Phần mềm đo lường | iĐánh giá | |||
| Hệ điều hành | Hỗ trợ hệ điều hành WIN10/11-32/64 bit | |||
| Ngôn ngữ | Tiếng Anh, Trung Quốc đơn giản, Trung Quốc truyền thống, các ngôn ngữ khác có thể được thêm vào | |||
| Môi trường làm việc | Nhiệt độ 20 °C ± 2 °C, thay đổi nhiệt độ < 1 °C / Hr; độ ẩm 30% ~ 80% RH; rung động < 0,02g, ≤ 15Hz. | |||
| Cung cấp điện | AC220V/50Hz; 110V/60Hz | |||
| Khả năng tải | 25kg~50Kg | |||
| Kích thước ((WxDxH) | (1146*720*1664) mm | (1331*840*1664) mm | (1257*920*1640) mm | |
| Kích thước bao bì ((WxDxH)) | (1290*970*1920) mm | (1390*1060*1940) mm | (1450*1170*1900) mm | |
| Trọng lượng ròng | 380kg | 450kg | 600kg | |
Mô hình cấu hình sản phẩm Mô tả ((Ví dụ với MVA-322):
| Nhóm sản phẩm | 2.5D | 3D | 2.5D | 3D |
| Hàng hóa |
2.5D Tầm nhìn tự động Máy đo |
3D tự động Liên lạc & Tầm nhìn Máy đo |
2.5D tự động Quét laser và thị giác Máy đo |
3D Multisensory tự động Máy đo |

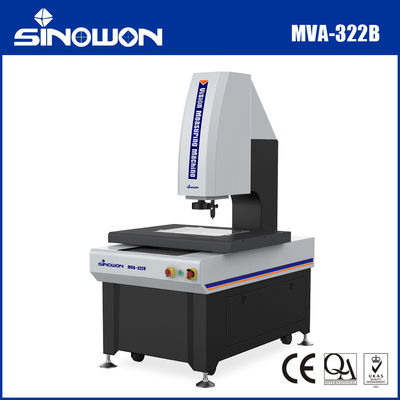

| Mô hình | MVA-322A | MVA-322B | MVA-322C | MVA-322D |
| Loại | A | B | C | D |
| Ý nghĩa | Bộ cảm biến ống kính zoom quang học | Cảm biến ống kính zoom và cảm biến thăm dò tiếp xúc | Cảm biến ống kính zoom và cảm biến laser | Cảm biến ống kính zoom, cảm biến thăm dò tiếp xúc và cảm biến laser |

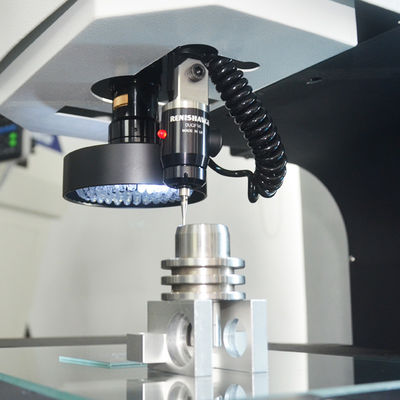

| Máy thăm dò liên lạc | Không có | MCP-Kit1 | Không có | MCP-Kit1 |
| Mô-đun laser | Không có | Không có | Laser Omron | Laser Omron |
| Phiên bản phần mềm | iMeasuring4.1 | iMeasuring4.2 | Đánh giá5.0 | Đánh giá5.1 |
Mô hình và thông số kỹ thuật của máy đo tầm nhìn tự động cantilever:
| Mô hình | Mã# | Mô hình | Mã# | Mô hình | Mã# |
| MVA-322A | 522-180G | MVA-432A | 522-180H | MVA-542A | 522-180J |
| MVA-322B | 522-280G | MVA-432B | 522-280H | MVA-542B | 522-280J |
| MVA-322C | 522-380G | MVA-432C | 522-380H | MVA-542C | 522-380J |
| MVA-322D | 522-480G | MVA-432D | 522-480H | MVA-542D | 522-480J |
Cantilever Máy đo tầm nhìn tự động Bảng hướng dẫn du lịch:
| Du lịch | Mô hình | Độ chính xác | Sự khác biệt chính | Hành trình trục X mm | Hành trình theo trục Y mm | Trục Z Đi bộ tiêu chuẩn mm | Z Aixs Đi bộ tối đa tùy chỉnh mm | ||
| E1x,y | E1z | Scale lưới | Ống kính zoom | ||||||
| 300x200x200 | MVS-322 | 2.0+L/200 | 5.0+L/200 | 0.5um Glass grating ruler | Ống kính phản hồi điện tử thủ công | 300mm | 200mm | 200mm | 250mm |
| MVA-322 | 1.8+L/200 | 4.0+L/200 | 0.1um Patch metal grating ruler | Ống kính zoom động cơ với ánh sáng đồng trục | |||||
| 400x300x200 | MVS-432 | 2.0+L/200 | 5.0+L/200 | 0.5um Glass grating ruler | Ống kính phản hồi điện tử thủ công | 400mm | 300mm | 200mm | 300mm |
| MVA-432 | 1.8+L/200 | 4.0+L/200 | 0.1um Patch metal grating ruler | Ống kính zoom động cơ với ánh sáng đồng trục | |||||
| 500x400x200 | MVS-542 | 2.0+L/200 | 5.0+L/200 | 0.5umGlass grating ruler | Ống kính phản hồi điện tử thủ công | 500mm | 400mm | 200mm | 400mm |
| MVA-542 | 1.8+L/200 | 4.0+L/200 | 0.1um Patch metal grating ruler | Ống kính zoom động cơ với ánh sáng đồng trục | |||||
Máy đo tầm nhìnHình vẽ cấu trúc:
Cấu hình máy tính được khuyến cáo:
Trọng tâm của Máy đo thị giác là hệ thống điều khiển và phần mềm đo lường, và hệ thống máy tính là cơ sở của tất cả các hoạt động, đòi hỏi sự ổn định và tương thích cao.Thiết lập máy tính hiệu suất cao Optiplex máy tính để bàn và Win 10/11 hệ điều hành chính thức được ủy quyền để giải quyết những lo lắng của bạn.
Phần mềm:
Phần mềm iMeasuring là một phần mềm đo lường đa cảm biến chuyên nghiệp kết hợp với các nhà phát triển 10 năm kinh nghiệm trong ngành công nghiệp đo lường và nghiên cứu phần mềm.Nguyên tắc thiết kế là hoạt động thân thiện, chức năng mạnh mẽ, độ chính xác cao và ổn định, bảo trì đơn giản.
● Thiết kế kiến trúc phần mềm xuất sắc và hoàn toàn định hướng đối tượng, để đảm bảo phần mềm ổn định và đáng tin cậy.
● Hỗ trợ với nhiều ngôn ngữ, không cần phải cài đặt gói ngôn ngữ và thay đổi phần mềm thuận tiện cho khách hàng địa phương.
● Phần mềm phân tích thống kê SPC chuyên nghiệp được kết nối với phần mềm đo lường, để nhận ra rằng dữ liệu có thể tự động xuất sang cơ sở dữ liệu SPC mà không cần vận hành bằng tay.
● Các mô hình tương tự của phần mềm sẽ là vĩnh viễn miễn phí để cập nhật, nó có thể giúp giảm các rắc rối khác cho khách hàng.
● Với thuật toán tìm kiếm cạnh mạnh mẽ, có thể giúp lấy cạnh của hình ảnh bóng hoặc tối và đảm bảo độ chính xác cao.
● Phần mềm có thể tự động nhận ra và đo đường thẳng, vòng tròn, vòng cung và các yếu tố khác.
● Nó dựa trên các yếu tố khác nhau và cung cấp chức năng xây dựng nhiều yếu tố như dịch, xoay, chiết xuất, kết hợp, song song, dọc, phản chiếu, đối xứng, giao điểm,tangent, vv
● Phần mềm có chức năng thiết lập điểm ngắt, nó có thể thông minh chuyển đổi giữa đo thủ công và đo tự động.
Ứng dụng công nghiệp:
Máy đo quang OMM, còn được gọi là Máy đo thị giác và Máy đo không tiếp xúc, Máy đo hai chiều, Máy đo 2,5 chiều,với việc nâng cấp công nghiệp hiện đại cao độ chính xác và công nghiệp sản xuất vi mô, nó áp dụng phương pháp đo hình ảnh quang học không tiếp xúc để đo nhanh và chính xác.
Máy đo quang học phù hợp với tất cả các lĩnh vực ứng dụng cho mục đích đo tọa độ, và được sử dụng rộng rãi trong máy móc, điện tử, nhạc cụ, phần cứng,nhựa và các ngành công nghiệp khácVí dụ: khuôn, vít, kim loại, phụ kiện, cao su, bảng PCB, lò xo, phần cứng, điện tử, nhựa, hàng không, hàng không vũ trụ, vv, nó vượt qua những thiếu sót của các calipers vernier truyền thống,micromet, và máy chiếu Profile, đó là một máy đo chính xác cao, hiệu quả cao và độ tin cậy cao tích hợp các công nghệ xử lý hình ảnh quang học, cơ học, điện tử và máy tính.
Đối tượng được đo được phóng to bởi hệ thống phóng to quang học. Sau khi các tính năng hình ảnh được thu thập bởi hệ thống camera CCD và được xử lý bởi máy tính và các thuật toán phần mềm,đường viền và hình dạng bề mặt, kích thước, góc và vị trí của các bộ phận phức tạp và chính xác có thể được phát hiện tự động.Dữ liệu đo có thể được nhập vào AUTOCAD để trở thành một bản vẽ kỹ thuật hoàn chỉnh, và các tài liệu trong DXF, IGS và các định dạng khác có thể được tạo ra, và cũng có thể được nhập vào phần mềm phân tích thống kê WORD, EXCEL và SPC để tạo ra CPK và các báo cáo thống kê khác nhau.
