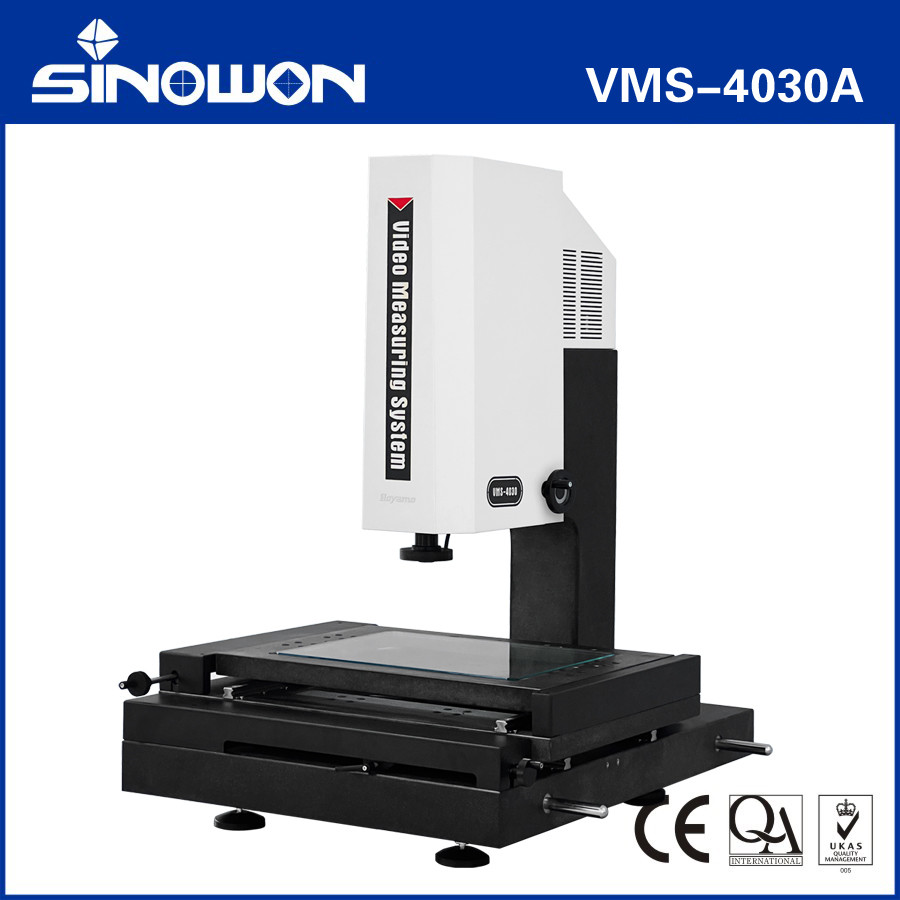

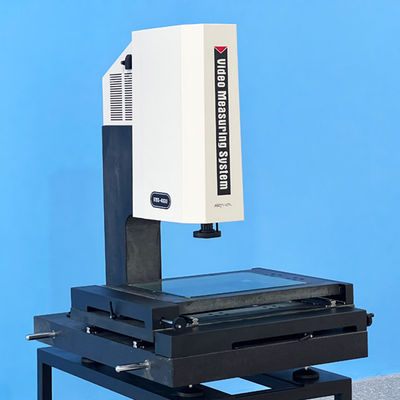

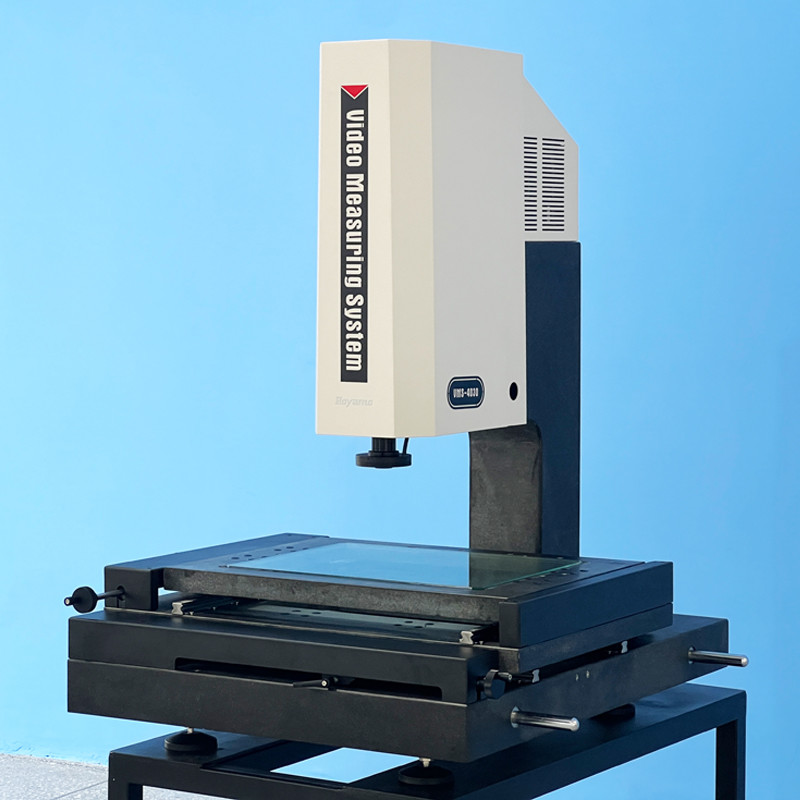

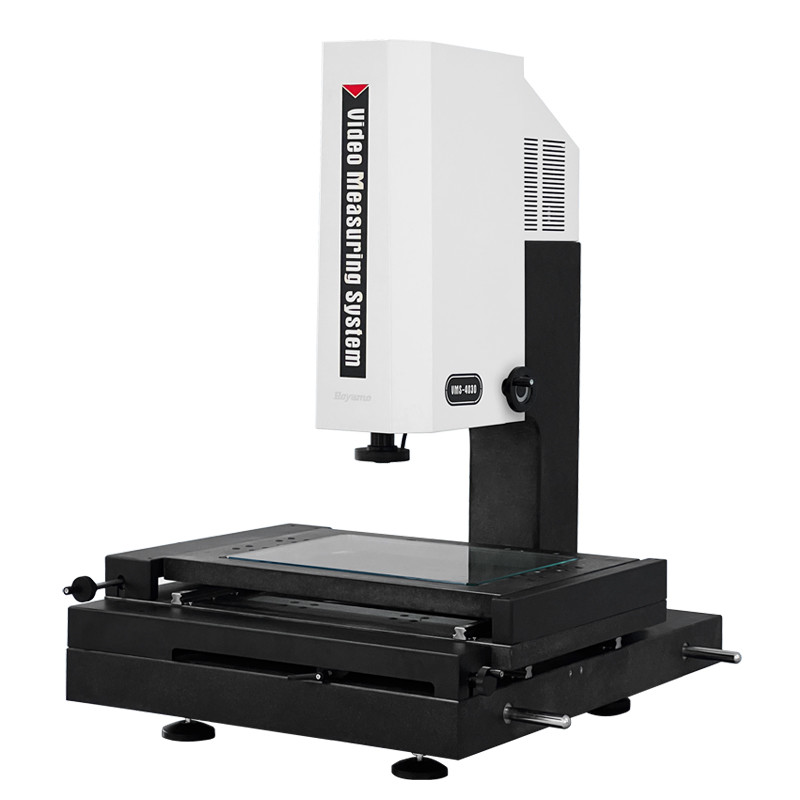

Hệ thống đo video Dòng VMS-4030
Đặc điểm của sản phẩm:
● Sử dụng đá granite cơ sở và cột để đảm bảo sự ổn định và chính xác của máy;
● Tiếp nhận thanh đánh bóng không răng và thiết bị khóa di chuyển nhanh để đảm bảo rằng lỗi trở lại của bảng là trong vòng 2um;
● Sử dụng dây cầm quang cụ chính xác cao và bàn làm việc chính xác để đảm bảo độ chính xác của máy trong phạm vi ≤3.0 + L / 200um;

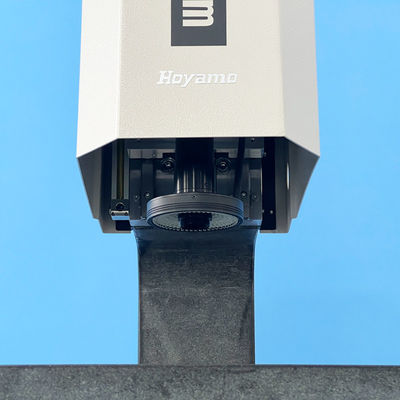

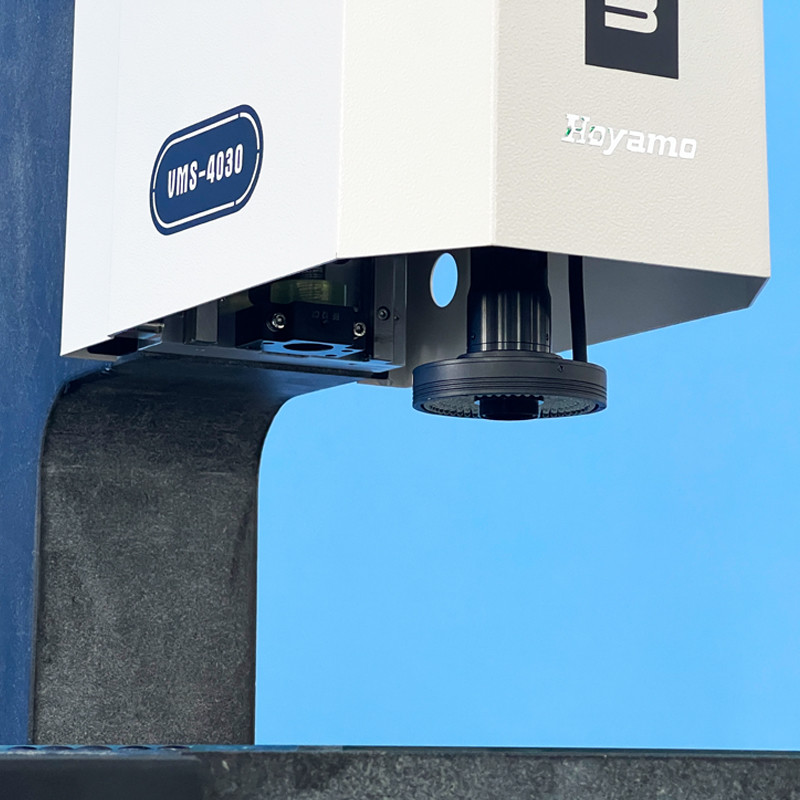

● Sử dụng ống kính zoom và máy ảnh kỹ thuật số màu có độ phân giải cao để đảm bảo chất lượng hình ảnh rõ ràng mà không bị biến dạng;

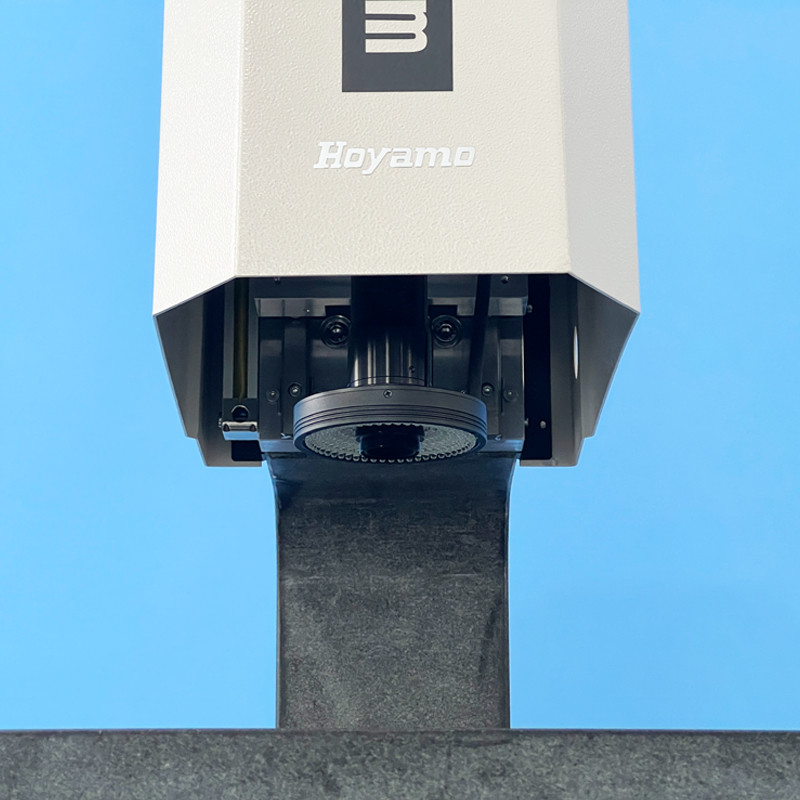

● Sử dụng ánh sáng lạnh LED 8 vùng và ánh sáng song song LED đường viền cũng như mô-đun điều chỉnh ánh sáng thông minh tích hợp trong.độ sáng khu vực của ánh sáng trong khu vực 4 vòng 8 có thể được kiểm soát tự do;

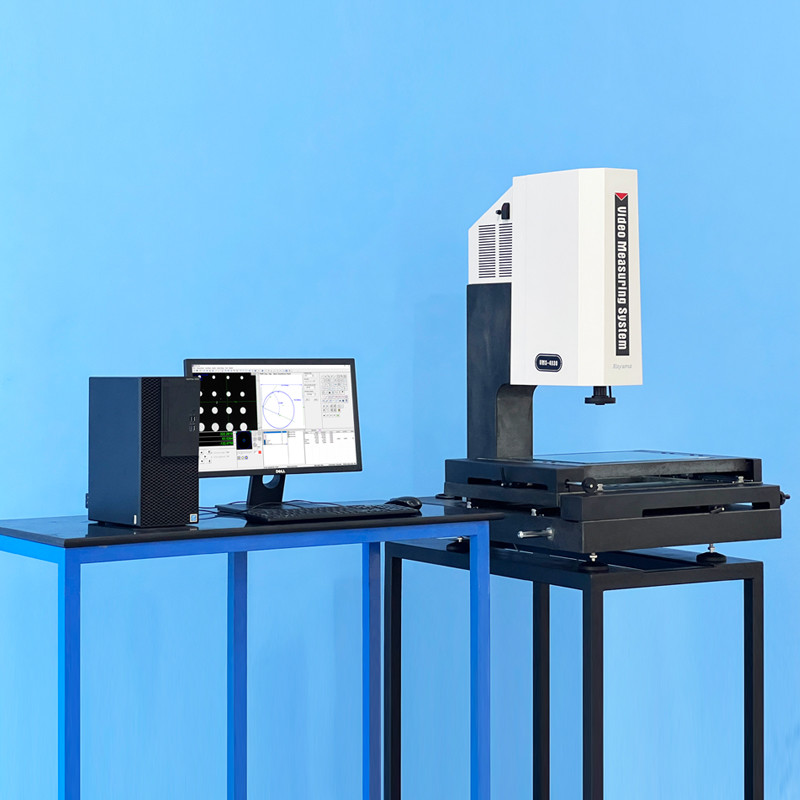

● iMeasuring Vision phần mềm đo lường cải thiện kiểm soát chất lượng đến một mức độ mới;
● Máy dò tiếp xúc tùy chọn và phần mềm đo ba chiều có thể được sử dụng để nâng cấp máy thành máy đo ba chiều tiếp xúc.
● Nó có thể được nâng cấp để cài đặt một mô-đun chức năng lấy nét tự động để đạt được phép đo chính xác bán tự động.
Thông số kỹ thuật:
| Hàng hóa | Hệ thống đo video thủ công VMS Series |
| Mô hình | VMS-4030 |
| Bàn làm việc bằng đá cẩm thạch | (605*450) mm |
| Bàn làm việc bằng thủy tinh | (456*348) mm |
| Trục X/Y Di chuyển | (400*300) mm |
| Di chuyển trục Z | Hướng dẫn tuyến tính chính xác cao, di chuyển hiệu quả 200mm |
| Độ phân giải X/Y/Z aixs | 0.5m |
| Đài đặt và Đài đứng | Granite chính xác cao |
| Độ chính xác đo* | Trục XY: ≤3,0+L/200 ((um);Zais:≤5+L/200 ((um) |
| Định giá chính xác | 2m |
| Hệ thống chiếu sáng ((Sự điều chỉnh phần mềm) | Bề mặt 4 vòng và 8 vùng điều chỉnh vô hạn đèn LED ánh sáng lạnh |
| Contour LED chiếu sáng song song | |
| Ánh sáng đồng trục tùy chọn | |
| Máy ảnh số | 1/3"/1.3Mpixel Camera kỹ thuật số độ phân giải cao |
| Ống kính zoom | 6.5X High-Resolution Zoom lens; |
| Tăng độ quang học: 0,7X ~ 4,5X lần; Tăng độ video: 26X ~ 172X ((21.5 ′′ màn hình) | |
| Phần mềm đo lường | iĐánh giá |
| Hệ thống vận hành | Hỗ trợ hệ điều hành WIN 10/11-32/64 |
| Ngôn ngữ | Tiếng Anh, Trung Quốc đơn giản hóa, Trung Quốc truyền thống, Tiếng Anh khác tùy chọn |
| Môi trường làm việc | Nhiệt độ 20 °C ± 2 °C, thay đổi nhiệt độ < 1 °C / Hr; Độ ẩm 30% ~ 80% RH; Động < 0,02g, ≤ 15Hz. |
| Cung cấp điện | AC220V/50Hz; 110V/60Hz |
| Kích thước ((WxDxH) | (908*776*1070) mm |
| Trọng lượng ròng | 283kg |
Mô hình cấu hình sản phẩm mô tả(Ví dụ với VMS-4030)
| PNhóm sản phẩm | Hệ thống đo video bằng tay | Semi-automatic Hệ thống đo video | |||
| Cấu hình cảm biến | 2D | 2.5D | 3D | 2.5D | 3D |
| Hàng hóa |
2D Hệ thống đo video |
2.5D Hệ thống đo video |
3D Hệ thống đo liên lạc và video |
2.5D Hệ thống đo video bán tự động |
3D Hệ thống đo liên lạc và video bán tự động |
| Mô hình | VMS-4030 | VMS-4030A | VMS-4030B | VMS-4030C | VMS-4030D |
| Loại | ------ | A | B | C | D |
| Ý nghĩa | Bộ cảm biến ống kính zoom quang học | Bộ cảm biến ống kính zoom quang học |
Bộ cảm biến ống kính zoom và Cảm biến cảm biến. |
Bộ cảm biến ống kính zoom và chức năng lấy nét tự động trục Z | Cảm biến ống kính zoom, cảm biến thăm dò tiếp xúc và chức năng lấy nét tự động |
| Trục Z-Auto-Focus | Không có | Không có | Không có | Với | Với |
| Máy thăm dò liên lạc | Không có | Không có | Với | Không có | Với |
| Phần mềm | iMeasuring2.0 | iMeasuring2.1 | iMeasuring3.1 | iMeasuring2.2 | iMeasuring3.1 |
| Hoạt động | Hướng dẫn | Hướng dẫn | Hướng dẫn | Semi-automatic | Semi-automatic |
Mô hình vàSđặc biệt hóaMhàng năm VideoHệ thống đo:
| Mô hình | Mã# | Mô hình | Mã# | Mô hình | Mã# | Mô hình | Mã# |
| VMS-2015 | 525-020E | VMS-2515 | 525-020F | VMS-3020 | 525-020G | VMS-4030 | 525-020H |
| VMS-2015A | 525-120E | VMS-2515A | 525-120F | VMS-3020A | 525-120G | VMS-4030A | 525-120H |
| VMS-2015B | 525-220E | VMS-2515B | 525-220F | VMS-3020B | 525-220G | VMS-4030B | 525-220H |
| VMS-2015C | 525-320E | VMS-2515C | 525-320F | VMS-3020C | 525-320G | VMS-4030C | 525-320H |
| VMS-2015D | 525-420E | VMS-2515D | 525-420F | VMS-3020D | 525-420G | VMS-4030D | 525-420H |
Không gian đo của VMS Series of Vision MeasuringHệ thống:
| Du lịchmm | Mô hình | Mã# | X Trục Di chuyển mm | Vòng Y Di chuyển mm | Trục Z Đi bộ tiêu chuẩn mm | Trục Z Đi bộ tối đa tùy chỉnh mm |
| 100x100x100 | VMS-1010 | 525-020C | 100 | 100 | 100 | ------ |
| 150x100x100 | VMS-1510 | 525-020D | 150 | 100 | 100 | ------ |
| 200x150x200 | VMS-2015 | 525-020E | 200 | 150 | 200 | 300 |
| 250x150x200 | VMS-2515 | 525-020G | 250 | 150 | 200 | 300 |
| 300x200x200 | VMS-3020 | 525-020G | 300 | 200 | 200 | 400 |
| 400x300x200 | VMS-4030 | 525-020H | 400 | 300 | 200 | 400 |
| 500x400x200 | VMS-5040 | 525-020J | 500 | 400 | 200 | 400 |
| 600x500x200 | VMS-6050 | 525-020K | 600 | 500 | 200 | 400 |
Hình vẽ cấu trúc:
