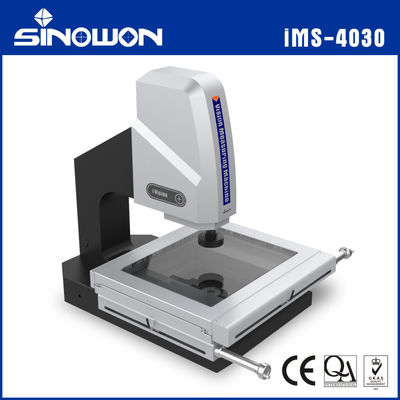

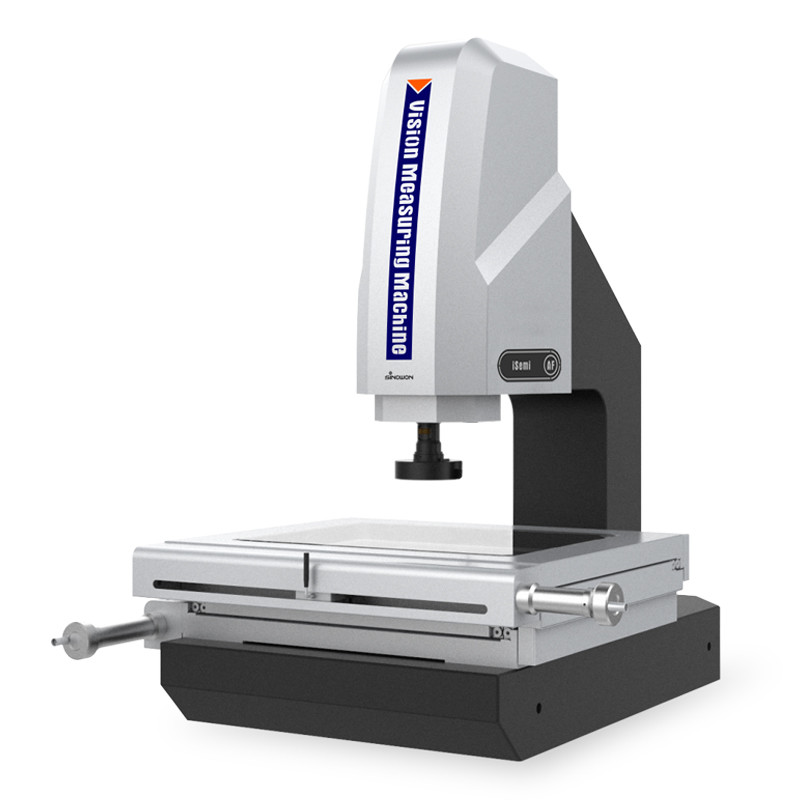

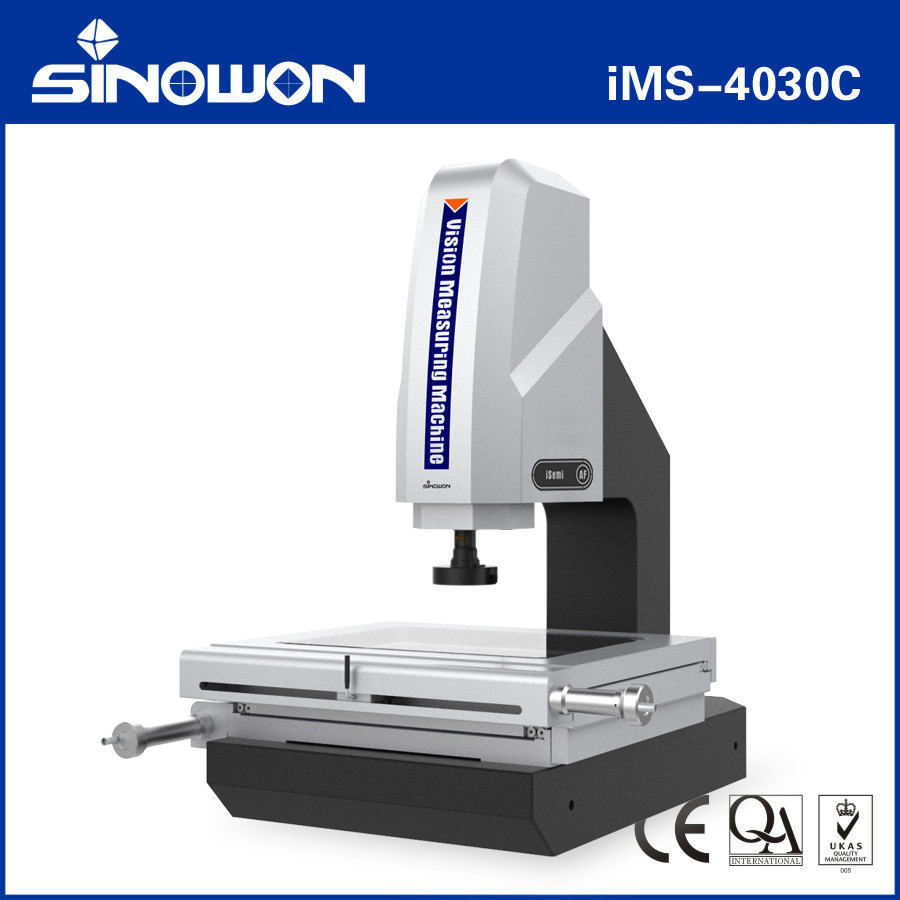

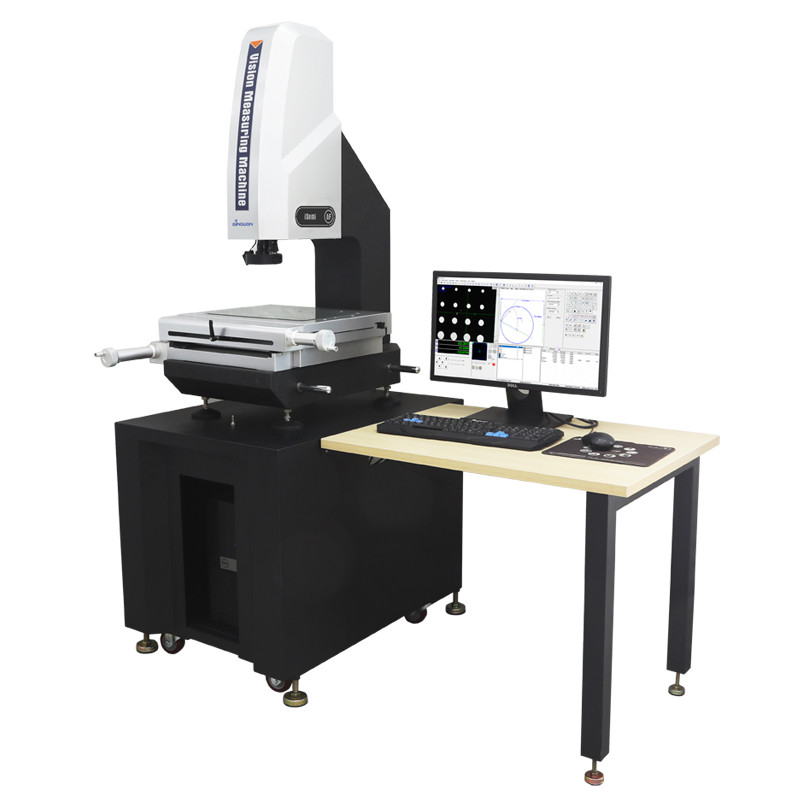

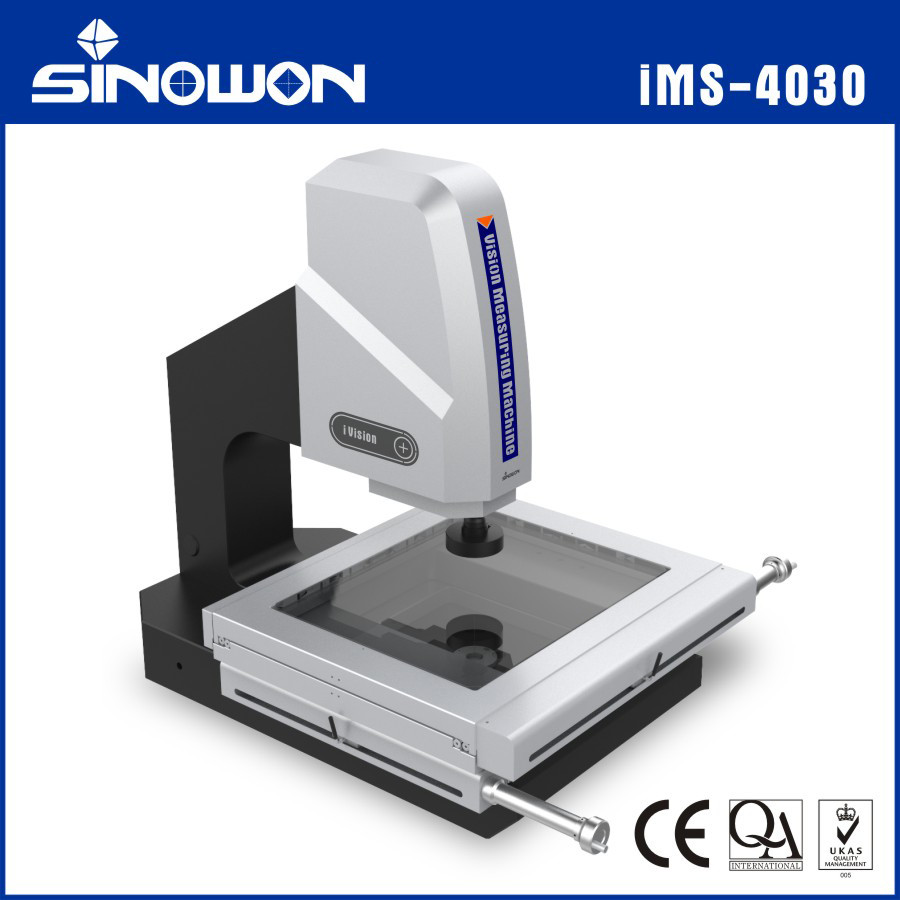

Máy đo hình ảnh bán tự động độ chính xác cao iSemi Dòng IMS-4030C
Ứng dụng công nghiệp:Đặc điểm sản phẩm:
Ứng dụng công nghiệp:Thông số kỹ thuật:Model
| Máy đo hình ảnh 2.5D | Dòng iSemiModel | ||||
| Hành trình trục X mm | 521-420E | 521-420F | 521-420G | 521-420H | 521-420J |
| (270*350)mm | (408*308)mm | (458*358)mm | (608*470)mm | (650*580)mm | Bàn làm việc bằng kính |
| (142*242)mm | (306*198)mm | (356*248)mm | (456*348)mm | (540*440)mm | Hành trình trục X/Y |
| (200*100)mm | (250*150)mm | (300*200)mm | (400*300)mm | (500*400)mm | Hành trình trục Z |
| Hướng dẫn tuyến tính có độ chính xác cao, hành trình hiệu quả 200mm | Độ phân giải trục X/Y/Z | ||||
| 0.5um | Bệ và Cột | ||||
| Đá granite có độ chính xác cao | Độ chính xác đo* | ||||
| Trục XY:≤2.5+L/200(um) ；Trục Z:≤5+L/200(um) | Độ chính xác lặp lại | ||||
| 2um | Hệ thống chiếu sáng (Điều chỉnh phần mềm) | ||||
| Bề mặt 4 vòng và 8 vùng có thể điều chỉnh vô hạn ánh sáng lạnh LED | Chiếu sáng song song LED đường viền | ||||
| Ánh sáng đồng trục tùy chọn | |||||
| Camera kỹ thuật số | |||||
| Camera kỹ thuật số độ phân giải cao 1/2.9"/1.6Mpixel | Ống kính thu phóng | ||||
| Ống kính thu phóng phản hồi điện tử độ phân giải cao 6.5X, Độ phóng đại quang học: 0.7X~4.5X ; Độ phóng đại video: 20X~129X | Phần mềm đo lường | ||||
| iMeasuring | Hệ điều hành | ||||
| Hỗ trợ hệ điều hành WIN 10/11-32/64 | Ngôn ngữ | ||||
| Tiếng Anh, Tiếng Trung giản thể, Tiếng Trung phồn thể, Tùy chọn các phiên bản ngôn ngữ khác | Môi trường làm việc | ||||
| Nhiệt độ 20℃±2℃, thay đổi nhiệt độ | <1℃/Giờ; Độ ẩm 30%~80%RH; Độ rung <0.02g's, ≤15Hz.Nguồn điện | ||||
| AC220V/50Hz; 110V/60Hz | Kích thước (RxDxC) | ||||
| (677*552*998)mm | (790*617*1000)mm | (838*667*1000)mm | (1002*817*1043)mm | (1111*867*1086)mm | Kích thước đóng gói (RxDxC) |
| (1030*780*1260)mm | (1130*1000*1270)mm | (1130*1000*1270)mm | (1130*1000*1270)mm | (1250*1035*1460)mm | Tổng/Khối lượng tịnh |
| 220/150Kg | 242/175Kg | 275/185Kg | 449/350Kg | 550/380Kg | Lưu ý: |
"L" đại diện cho chiều dài đo bằng milimet và độ chính xác cơ học của trục Z phụ thuộc rất nhiều vào độ chính xác lấy nét và bề mặt của phôi.
Độ phóng đại là một giá trị gần đúng và có liên quan chặt chẽ đến kích thước và độ phân giải của màn hình.
Khách hàng có thể chọn thêm ống kính phụ trợ 0.5X hoặc 2X theo nhu cầu của họ để đạt được độ phóng đại hình ảnh.
iMS-2010/5040 là bàn làm việc bằng đá cẩm thạch, trong khi iMS-2515/3020/4030 là bàn làm việc bằng kim loại.
Mô tả kiểu cấu hình sản phẩm (Ví dụ với iMS-4030) :
Cấu hình cảm biến
| 2.5D | 3D | Hàng hóa | 3D | Hàng hóa |
| Máy đo hình ảnh 2.5D | Máy đo hình ảnh & tiếp xúc 3D | Máy đo hình ảnh bán tự động 2.5D | Máy đo hình ảnh & tiếp xúc bán tự động 3D | Model |
| Hành trình trục X mm | iMS-4030B | iMS-4030C | iMS-4030D | Loại |
| A | B | C | D | Ý nghĩa |
| Cảm biến ống kính thu phóng quang học | Cảm biến ống kính thu phóng và |
Cảm biến đầu dò tiếp xúc Cảm biến ống kính thu phóng và Chức năng lấy nét tự động trục Z |
Cảm biến ống kính thu phóng, Cảm biến đầu dò tiếp xúc và Chức năng lấy nét tự động | Lấy nét tự động trục Z |
| Không có | Có | Có | Phần mềm | Phần mềm |
| Không có | Có | Phần mềm | Có | Phần mềm |
| iMeasuring2.1 | iMeasuring3.1 | iMeasuring2.2 | iMeasuring3.2 | Các kiểu máy và thông số kỹ thuật của Máy đo hình ảnh thủ công |
:Model
| Hành trình trục X mm | IMS-2010A | Hành trình trục X mm | IMS-2010A | Hành trình trục X mm | IMS-2010A | Hành trình trục X mm | IMS-2010A | Hành trình trục X mm | IMS-2010A |
| 521-120E | IMS-2515A | 521-120F | IMS-3020A |
521-120G |
IMS-4030A |
521-120H | IMS-5040A | 521-120J | IMS-2010B |
| 521-220E | IMS-2515B | 521-220F | IMS-3020B | 521-220G | IMS-4030B | 521-220H | IMS-5040B | 521-220J | IMS-2010C |
| 521-320E | IMS-2515C | 521-320F | IMS-3020C | 521-320G | IMS-4030C | 521-320H | IMS-5040C | 521-320J | IMS-2010D |
| 521-420E | IMS-2515D | 521-420F | IMS-3020D | 521-420G | IMS-4030D | 521-420H | IMS-5040D | 521-420J | IMS-6040A |
| 521-120K | IMS-6040B | 521-220K | IMS-6040C | 521-320K | IMS-6040D | 521-420K | ------ | 200x100x200 | 200x100x200 |
Hành trình mm
| Model | Hành trình trục X mm | Hành trình trục Y mm | Hành trình tiêu chuẩn trục Z |
mm 100x100x100 |
mm 100x100x100 |
| IMS-1010 | 100 | 200 | 200 | 200 | 200x100x200 |
| IMS-2010 | 200 | 400 | 200 | 400 | 200 |
| IMS-2515 | 250 | 150 | 200 | 400 | 200 |
| IMS-3020 | 300 | 200 | 400 | 400 | Các thông số kỹ thuật hành trình khác có thể được tùy chỉnh theo nhu cầu của khách hàng. |
| IMS-4030 | 400 | Các thông số kỹ thuật hành trình khác có thể được tùy chỉnh theo nhu cầu của khách hàng. | 200 | 400 | Các thông số kỹ thuật hành trình khác có thể được tùy chỉnh theo nhu cầu của khách hàng. |
| IMS-5040 | 500 | 400 | Các thông số kỹ thuật hành trình khác có thể được tùy chỉnh theo nhu cầu của khách hàng. | 400 | Các thông số kỹ thuật hành trình khác có thể được tùy chỉnh theo nhu cầu của khách hàng. |
| IMS-6040 | 600 | 400 | Các thông số kỹ thuật hành trình khác có thể được tùy chỉnh theo nhu cầu của khách hàng. | 400 | Các thông số kỹ thuật hành trình khác có thể được tùy chỉnh theo nhu cầu của khách hàng. |
Ứng dụng công nghiệp:Máy đo hình ảnh
Ứng dụng công nghiệp:Máy đo quang học OMM, còn được gọi là Máy đo hình ảnh và Máy đo không tiếp xúc, Máy đo hai chiều, Máy đo 2.5 chiều, với sự nâng cấp của ngành công nghiệp sản xuất vi mô và độ chính xác cao hiện đại, nó áp dụng phương pháp đo hình ảnh quang học không tiếp xúc để đo nhanh chóng và chính xác. Việc đo các kích thước hình học và dung sai hình học trở nên không thể tránh khỏi.
Máy đo quang học phù hợp với tất cả các lĩnh vực ứng dụng cho mục đích đo tọa độ và được sử dụng rộng rãi trong máy móc, điện tử, dụng cụ, phần cứng, nhựa và các ngành công nghiệp khác. Chẳng hạn như: khuôn, ốc vít, kim loại, phụ kiện, cao su, bảng PCB, lò xo, phần cứng, điện tử, nhựa, hàng không, vũ trụ, v.v., nó khắc phục những thiếu sót của thước cặp, micromet và máy chiếu hình truyền thống, là một Máy đo có độ chính xác cao, hiệu quả cao và độ tin cậy cao tích hợp các công nghệ xử lý hình ảnh quang học, cơ học, điện tử và máy tính.
Đối tượng được đo được phóng to bởi hệ thống phóng đại quang học. Sau khi các đặc điểm hình ảnh được thu thập bởi hệ thống camera CCD và được xử lý bằng các thuật toán phần mềm và máy tính, đường viền và hình dạng bề mặt, kích thước, góc và vị trí của các bộ phận phức tạp và chính xác khác nhau có thể được phát hiện tự động. Kiểm tra vi mô và kiểm soát chất lượng. Dữ liệu đo có thể được nhập vào AUTOCAD để trở thành một bản vẽ kỹ thuật hoàn chỉnh và các tài liệu ở định dạng DXF, IGS và các định dạng khác có thể được tạo và cũng có thể được nhập vào phần mềm phân tích thống kê WORD, EXCEL và SPC để tạo CPK và các báo cáo thống kê khác nhau.
