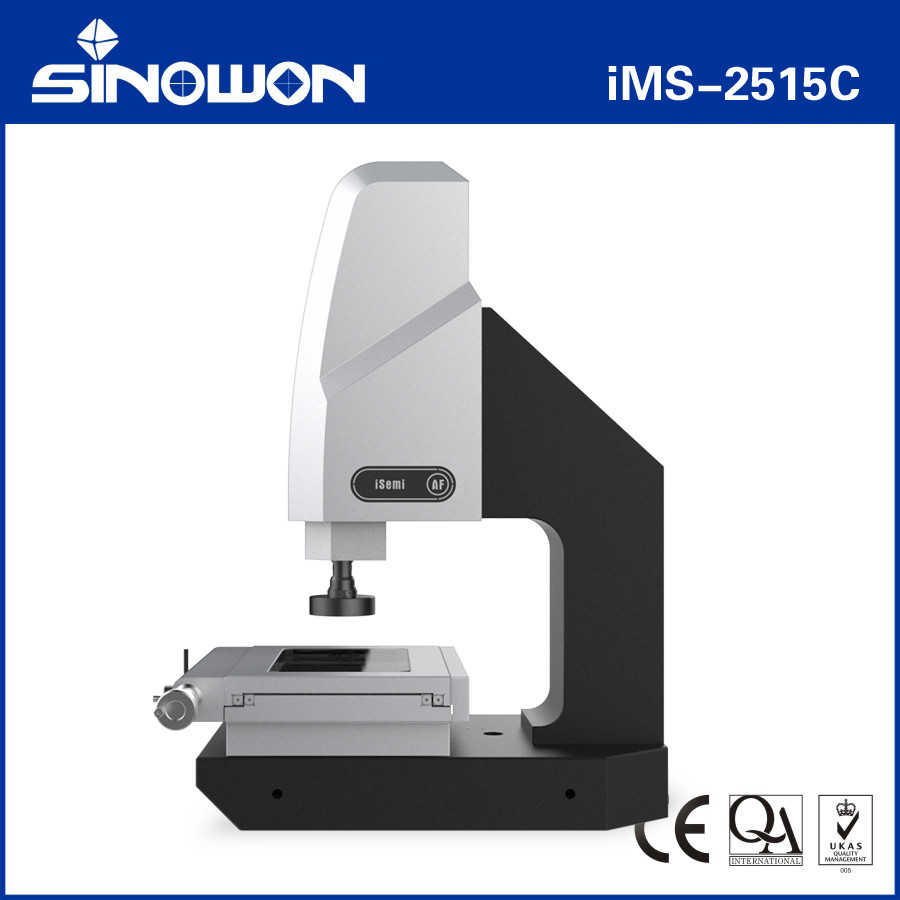

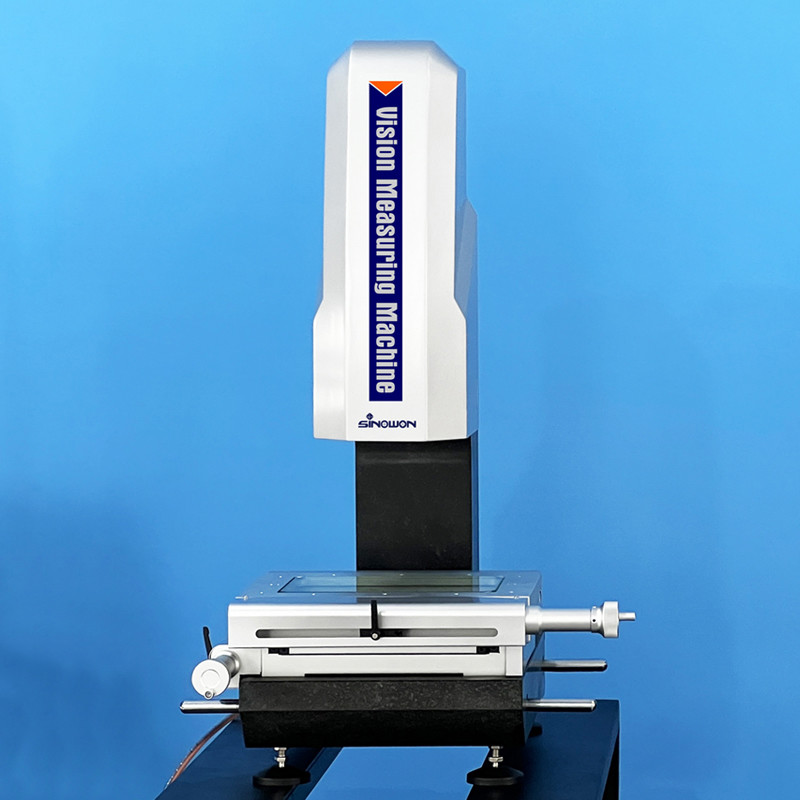

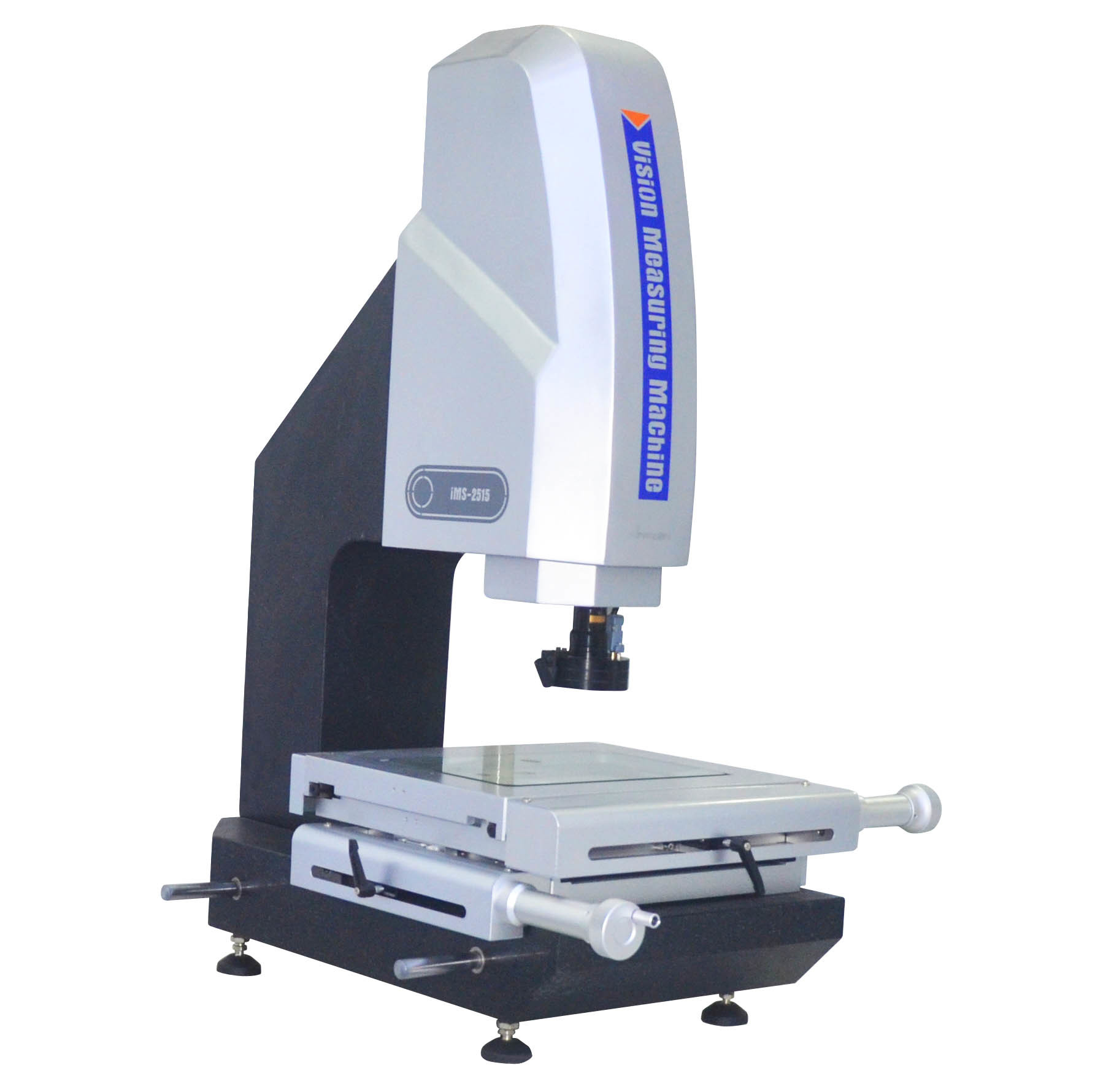

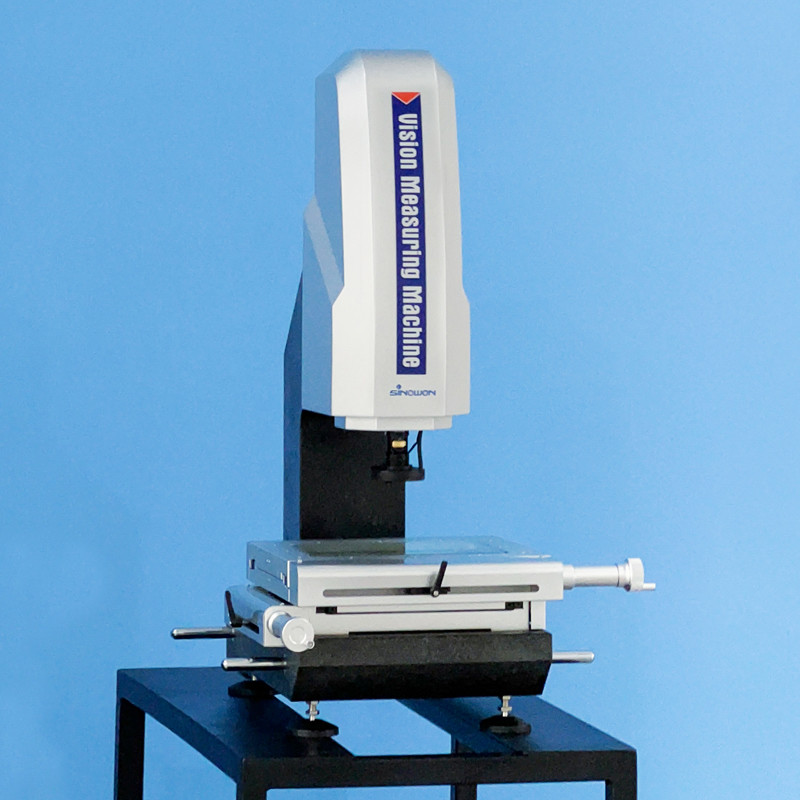

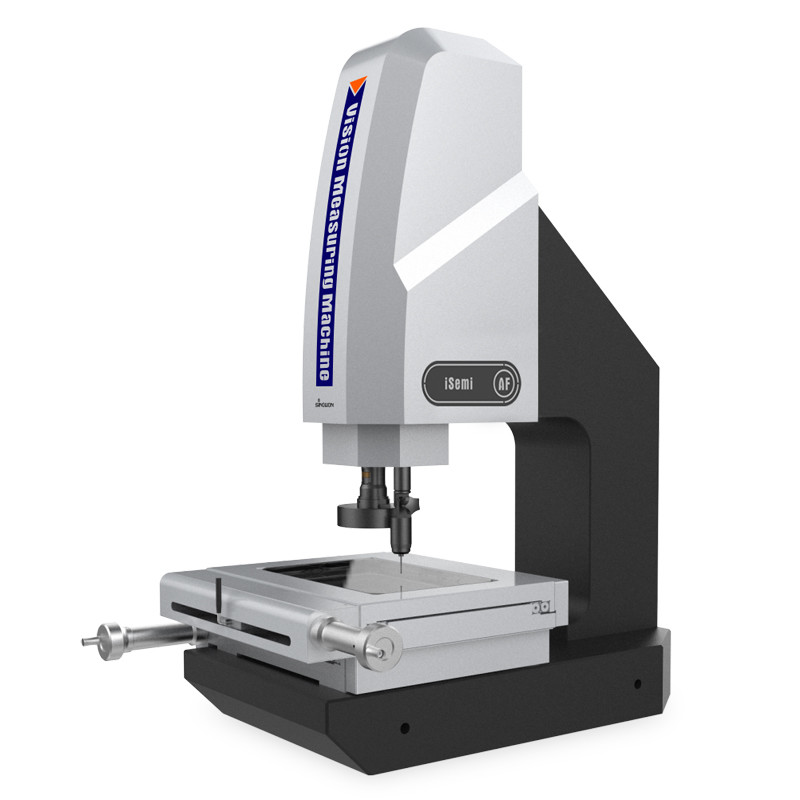

Máy đo tầm nhìn bán tự động chính xác cao iSemi Dòng IMS-2515C
Máy đo tầm nhìnĐặc điểm của sản phẩm:
Máy đo tầm nhìnS kỹ thuậtthông số kỹ thuật:
| Hàng hóa | Máy đo tầm nhìn bán tự động chính xác caoiSemi Series | ||||
| Mô hình | IMS-2010C | IMS-2515C | IMS-3020C | IMS-4030C | IMS-5040C |
| Bàn làm việc bằng đá cẩm thạch | (270*350) mm | (408*308) mm | (458*358) mm | (608*470) mm | (650*580) mm |
| Bàn làm việc bằng thủy tinh | (142*242) mm | (306*198) mm | (356*248) mm | (456*348) mm | (540*440) mm |
| Trục X/Y Di chuyển | (200*100) mm | (250*150) mm | (300*200) mm | (400*300) mm | (500*400) mm |
| Di chuyển trục Z | Hướng dẫn tuyến tính chính xác cao, di chuyển hiệu quả 200mm | ||||
| Độ phân giải X/Y/Z aixs | 0.5m | ||||
| Đài đặt và Đài đứng | Granite chính xác cao | ||||
| Độ chính xác đo* | XY aixs:≤2.5+L/200 ((um) ;Zais:≤5+L/200 ((um) | ||||
| Định giá chính xác | 2m | ||||
| Hệ thống chiếu sáng ((Sự điều chỉnh phần mềm) | Bề mặt 4 vòng và 8 vùng điều chỉnh vô hạn đèn LED ánh sáng lạnh | ||||
| Contour LED chiếu sáng song song | |||||
| Ánh sáng đồng trục tùy chọn | |||||
| Máy ảnh số | Máy ảnh kỹ thuật số có độ phân giải cao 1/2.9"/1.6Mpixel | ||||
| Ống kính zoom | 6Ống kính phóng to phản hồi điện tử độ phân giải cao.5X, Lượng phóng to quang học: 0.7X ~ 4.5X; Lượng phóng to video: 20X ~ 129X | ||||
| Phần mềm đo lường | iĐánh giá | ||||
| Hệ thống vận hành | Hỗ trợ hệ điều hành WIN 10/11-32/64 | ||||
| Ngôn ngữ | Tiếng Anh, Trung Quốc đơn giản hóa, Trung Quốc truyền thống, Tiếng Anh khác tùy chọn | ||||
| Môi trường làm việc | Nhiệt độ 20 °C ± 2 °C, thay đổi nhiệt độ < 1 °C / Hr; Độ ẩm 30% ~ 80% RH; Động < 0,02g, ≤ 15Hz. | ||||
| Cung cấp điện | AC220V/50Hz; 110V/60Hz | ||||
| Kích thước ((WxDxH) | (677*552*998) mm | (790*617*1000) mm | (838*667*1000) mm | (1002*817*1043) mm | (1111*867*1086) mm |
| Kích thước bao bì ((WxDxH)) | (1030*780*1260) mm | (1030*780*1260) mm | (1030*780*1260) mm | (1130*1000*1270) mm | (1250*1035*1460) mm |
| Trọng lượng ròng | 220/150kg | 242/175kg | 275/185kg | 449/350Kg | 550/380kg |
Lưu ý:
"L" đại diện cho chiều dài được đo bằng milimet, và độ chính xác cơ học của trục Z phụ thuộc rất nhiều vào độ chính xác lấy nét và bề mặt của mảnh làm việc.
Sự phóng to là một giá trị gần đúng và liên quan chặt chẽ đến kích thước và độ phân giải của màn hình.
Khách hàng có thể chọn thêm một ống kính phụ trợ 0,5X hoặc 2X theo nhu cầu của họ để đạt được phóng to hình ảnh.
iMS-2010/5040 là bàn làm việc làm bằng đá cẩm thạch, trong khi iMS-2515/3020/4030 là bàn làm việc làm bằng kim loại.
Mô hình cấu hình sản phẩm mô tả (Ví dụ với iMS-2515)
| Cấu hình cảm biến | 2.5D | 3D | 2.5D | 3D |
| Hàng hóa | 2Máy đo tầm nhìn 5D | Máy đo tiếp xúc và thị giác 3D | 2Máy đo tầm nhìn bán tự động 5D | Máy đo liên lạc và tầm nhìn 3D bán tự động |
| Mô hình | iMS-2515A | iMS-2515B | iMS-2515C | iMS-2515D |
| Loại | A | B | C | D |
| Ý nghĩa | Bộ cảm biến ống kính zoom quang học |
Bộ cảm biến ống kính zoom và Cảm biến cảm biến. |
Bộ cảm biến ống kính zoom và chức năng lấy nét tự động trục Z | Cảm biến ống kính zoom, cảm biến thăm dò tiếp xúc và chức năng lấy nét tự động |
| Trục Z-Auto-Focus | Không có | Không có | Với | Với |
| Máy thăm dò liên lạc | Không có | Với | Không có | Với |
| Phần mềm | iMeasuring2.1 | iMeasuring3.1 | iMeasuring2.2 | iMeasuring3.2 |
Mô hình và thông số kỹ thuật của máy đo tầm nhìn thủ công:
| Mô hình | Mã# | Mô hình | Mã# | Mô hình | Mã# | Mô hình | Mã# | Mô hình | Mã# |
| IMS-2010A | 521-120E | IMS-2515A | 521-120F |
IMS-3020A |
521-120G |
IMS-4030A | 521-120H | IMS-5040A | 521-120J |
| IMS-2010B | 521-220E | IMS-2515B | 521-220F | IMS-3020B | 521-220G | IMS-4030B | 521-220H | IMS-5040B | 521-220J |
| IMS-2010C | 521-320E | IMS-2515C | 521-320F | IMS-3020C | 521-320G | IMS-4030C | 521-320H | IMS-5040C | 521-320J |
| IMS-2010D | 521-420E | IMS-2515D | 521-420F | IMS-3020D | 521-420G | IMS-4030D | 521-420H | IMS-5040D | 521-420J |
| IMS-6040A | 521-120K | IMS-6040B | 521-220K | IMS-6040C | 521-320K | IMS-6040D | 521-420K | ------ | ------ |
Bảng hướng dẫn máy đo tầm nhìn bằng tay:
| Di chuyển mm | Mô hình | X Trục Di chuyển mm | Vòng Y Di chuyển mm |
Đường đi tiêu chuẩn của trục Z mm |
Trục Z Đi bộ tối đa tùy chỉnh mm |
| 100x100x100 | IMS-1010 | 100 | 100 | 100 | ------ |
| 200x100x200 | IMS-2010 | 200 | 100 | 200 | 300 |
| 250x150x200 | IMS-2515 | 250 | 150 | 200 | 300 |
| 300x200x200 | IMS-3020 | 300 | 200 | 200 | 400 |
| 400x300x200 | IMS-4030 | 400 | 300 | 200 | 400 |
| 500x400x200 | IMS-5040 | 500 | 400 | 200 | 400 |
| 600x400x200 | IMS-6040 | 600 | 400 | 200 | 400 |
Máy đo tầm nhìnHình vẽ cấu trúc:
Máy đo tầm nhìnỨng dụng công nghiệp:
Máy đo quang OMM, còn được gọi là Máy đo thị giác và Máy đo không tiếp xúc, Máy đo hai chiều, Máy đo 2,5 chiều,với việc nâng cấp công nghiệp hiện đại cao độ chính xác và công nghiệp sản xuất vi mô, nó áp dụng phương pháp đo hình ảnh quang học không tiếp xúc để đo nhanh và chính xác.
Máy đo quang học phù hợp với tất cả các lĩnh vực ứng dụng cho mục đích đo tọa độ, và được sử dụng rộng rãi trong máy móc, điện tử, nhạc cụ, phần cứng,nhựa và các ngành công nghiệp khácVí dụ: khuôn, vít, kim loại, phụ kiện, cao su, bảng PCB, lò xo, phần cứng, điện tử, nhựa, hàng không, hàng không vũ trụ, vv, nó vượt qua những thiếu sót của các calipers vernier truyền thống,micromet, và máy chiếu Profile, đó là một máy đo chính xác cao, hiệu quả cao và độ tin cậy cao tích hợp các công nghệ xử lý hình ảnh quang học, cơ học, điện tử và máy tính.

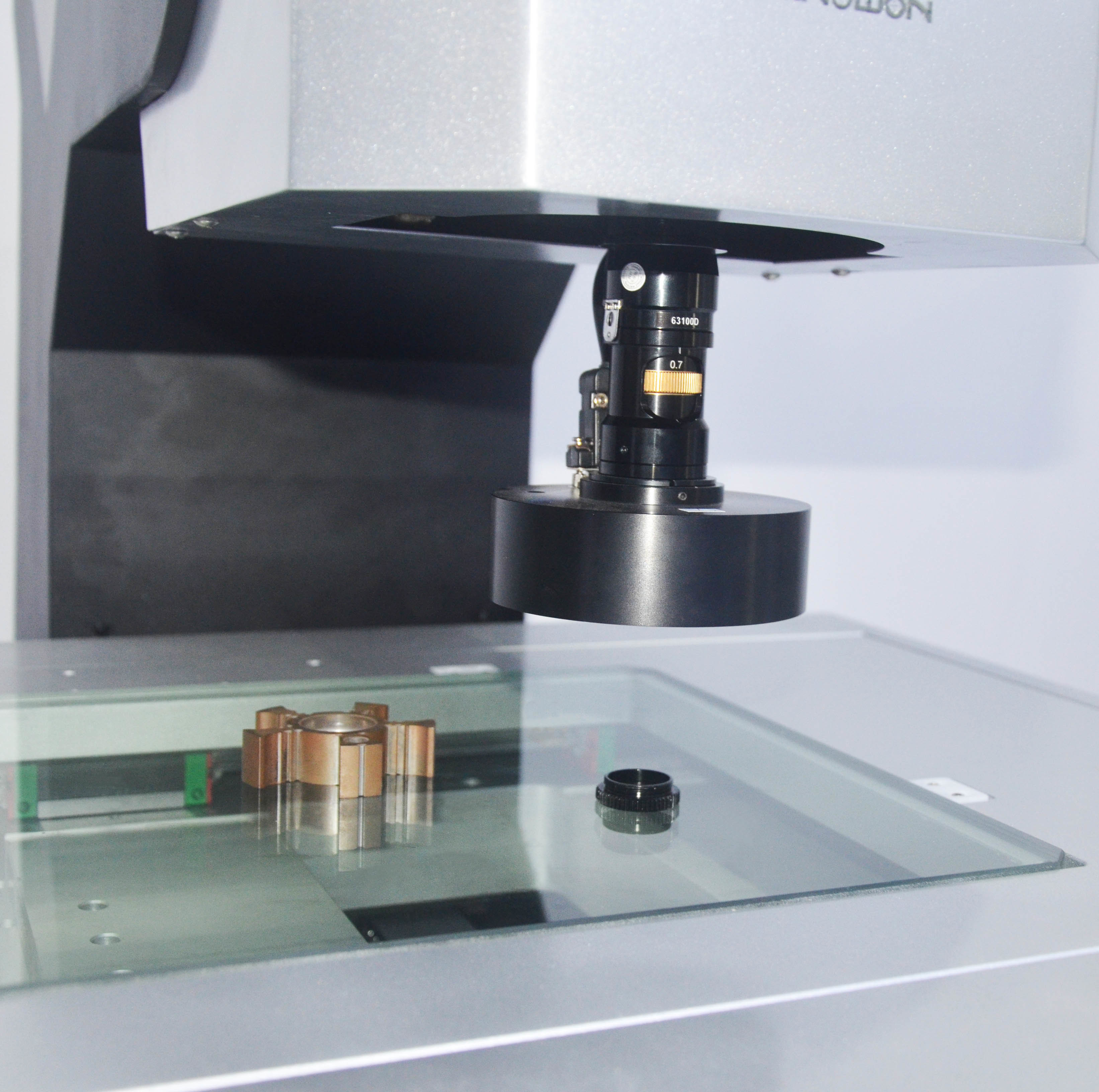

Đối tượng được đo được phóng to bởi hệ thống phóng to quang học. Sau khi các tính năng hình ảnh được thu thập bởi hệ thống camera CCD và được xử lý bởi máy tính và các thuật toán phần mềm,đường viền và hình dạng bề mặt, kích thước, góc và vị trí của các bộ phận phức tạp và chính xác có thể được phát hiện tự động.Dữ liệu đo có thể được nhập vào AUTOCAD để trở thành một bản vẽ kỹ thuật hoàn chỉnh, và các tài liệu trong DXF, IGS và các định dạng khác có thể được tạo ra, và cũng có thể được nhập vào phần mềm phân tích thống kê WORD, EXCEL và SPC để tạo ra CPK và các báo cáo thống kê khác nhau.
