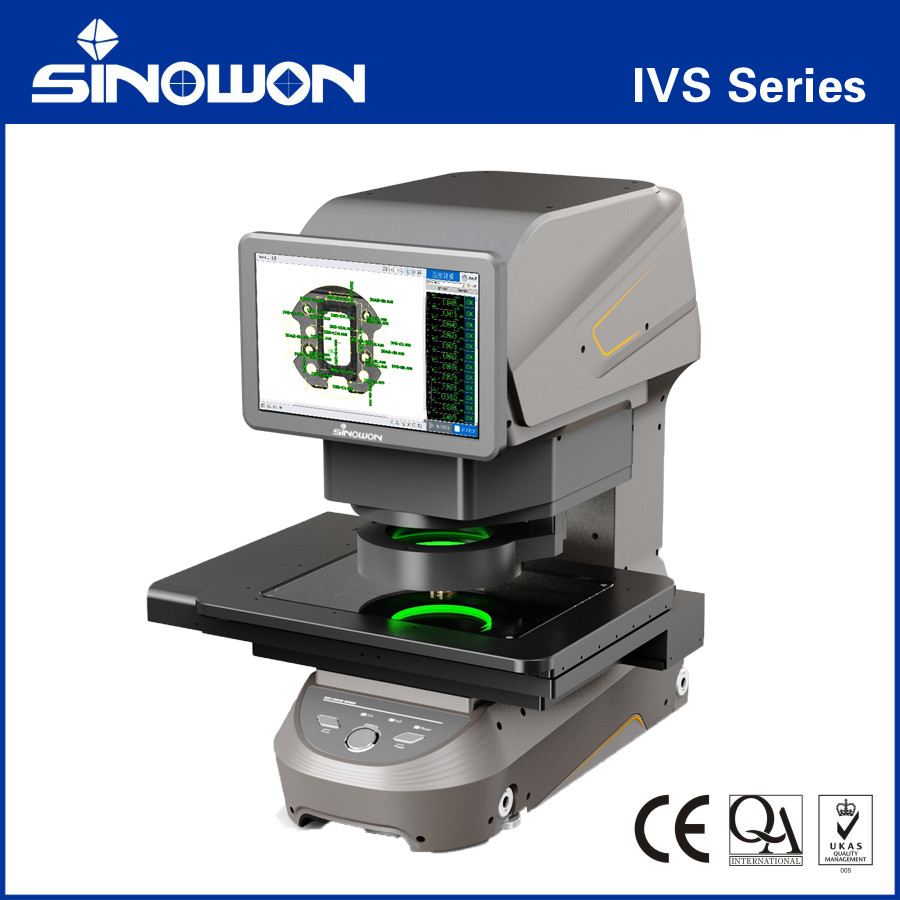

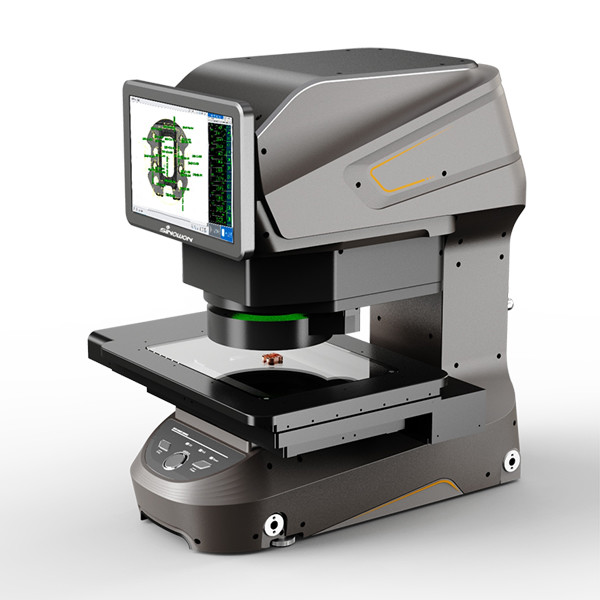

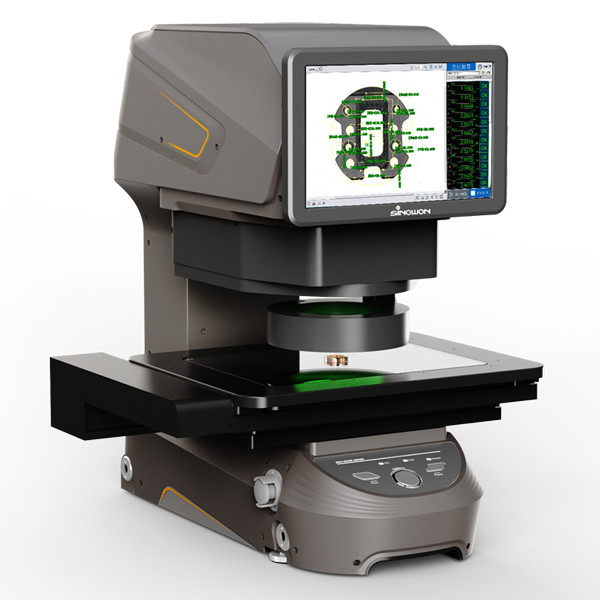

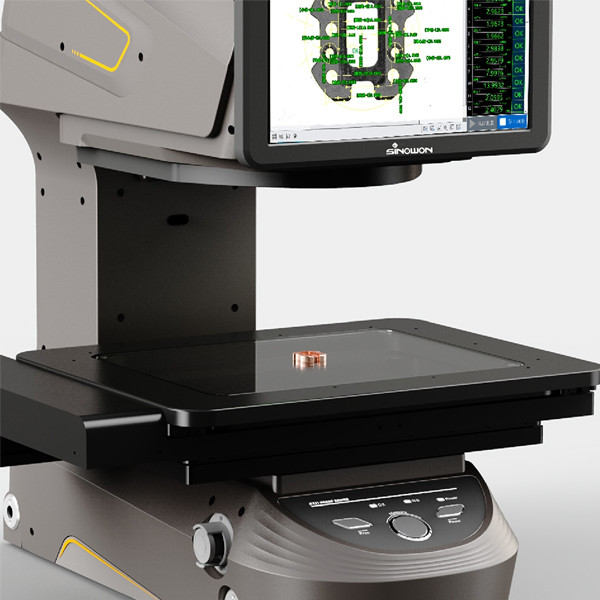

Hệ thống thị giác tức thời IVS-202
Đặc điểm sản phẩmc:
Hệ thống đo lường tức thời trên băng ghế
● Cấu trúc bàn, kích thước nhỏ, dễ xử lý.
● Đo bằng một nút, cũng có thể được kết hợp với tín hiệu IO để đạt được đo tự động.
● Báo cáo có thể tự động tải lên hệ thống quản lý dữ liệu.
Đo chính xác cao dưới ánh sáng bề mặt
● Được trang bị ống kính Telecentric phóng to đôi và hai camera 20MP, ánh sáng bề mặt đa góc tự động và ánh sáng bề mặt đồng trục tùy chọn.
● Với thuật toán tính toán cạnh AI độc lập mạnh mẽ, nó có thể dễ dàng nhận ra tìm kiếm cạnh chính xác trên bề mặt và lọc các khu vực không hợp lệ cho sự lộn xộn biên giới.
● Độ lặp lại đo lường của ánh sáng bề mặt cũng có thể đạt mức tương tự như ánh sáng dưới cùng.
Đo nhanh và vận hành dễ dàng
● Có thể đo 100 chiều trong một giây, giảm đáng kể thời gian đo.
● Giao diện hoạt động của phần mềm đơn giản và dễ hiểu, và chương trình đo lường và cài đặt tham số có thể được viết dễ dàng.
● Với chức năng lấy nét tự động, định vị tự động và đo tự động, bất kỳ hoạt động nào cũng có thể đạt được kết quả đo ổn định.
Dễ dàng|Một nút để đo
Kết hợp phần cứng mạnh mẽ|Đo chính xác cao
Được trang bị ống kính Telecentric phóng to đôi và hai máy ảnh 20MP, ánh sáng bề mặt đa góc tự động và ánh sáng bề mặt đồng trục tùy chọn.,Nó có thể dễ dàng nhận ra tìm kiếm cạnh chính xác trên bề mặt và lọc các khu vực không hợp lệ cho sự lộn xộn biên giới.Độ lặp lại đo lường của ánh sáng bề mặt cũng có thể đạt mức tương tự như ánh sáng dưới cùng.
Dễ dàng.|Đo nhanh và vận hành dễ dàng
Hệ thống có thể đo 100 chiều trong một giây, giảm đáng kể thời gian đo lường.và chương trình đo lường và cài đặt tham số có thể được viết dễ dàngVới tự động lấy nét, tự động định vị và tự động đo chức năng, bất kỳ hoạt động có thể có được kết quả đo ổn định.
Thông số kỹ thuật:
| Mô hình | IVS-100D | IVS-202D | IVS-302D | ||
| Mã# | 500-011 | 500-021 | 500-031 | ||
| Phạm vi đo | X | φ100 | 200mm | 300mm | |
| Y | 200mm | 200mm | |||
| Z | 75mm | 75mm | 75mm | ||
| FOV | Chế độ chính xác cao | 26mm x 18mm | |||
|
Chế độ trường rộng |
φ100mm | ||||
| Khả năng lặp lại | Chế độ chính xác cao | ± 1,5μm | |||
| Chế độ trường rộng | ± 3μm | ||||
| Đơn vị tối thiểu | 0.1μm | ||||
| Độ chính xác | Chi tiết cao | Không ràng buộc | ± 1,5μm | ||
| Với liên kết | ±3+L/150μm | ±3+L/150μm | |||
| Phạm vi rộng | Không ràng buộc | ±3μm | |||
| Với liên kết | ±5+L/150μm | ±5+L/150μm | |||
| Trọng lượng | 33 Kg | 45 Kg | 50 kg | ||
| Hệ thống quang học | Máy ảnh | " 20MP BW Camera * 2 | |||
| Kính kính | Ống kính telecentric phóng to gấp đôi | ||||
| Ánh sáng bề mặt | Đèn nhấc hai vòng | ||||
| Ánh sáng phía dưới | Ánh sáng bên dưới song song màu xanh lá cây | ||||
| Công suất | 5 kg | ||||
| Phần mềm đo lường | Phần mềm GD&T | ||||
| Cung cấp điện | 220V±10%,50Hz | ||||
| Môi trường làm việc | Nhiệt độ: 20±3°C, độ ẩm: 30-80%, rung động: <0.002g,15HZ | ||||
| Kích thước (L*W*H) mm | 600*300*650mm | 600*410*650mm | 600*510*650mm | ||
