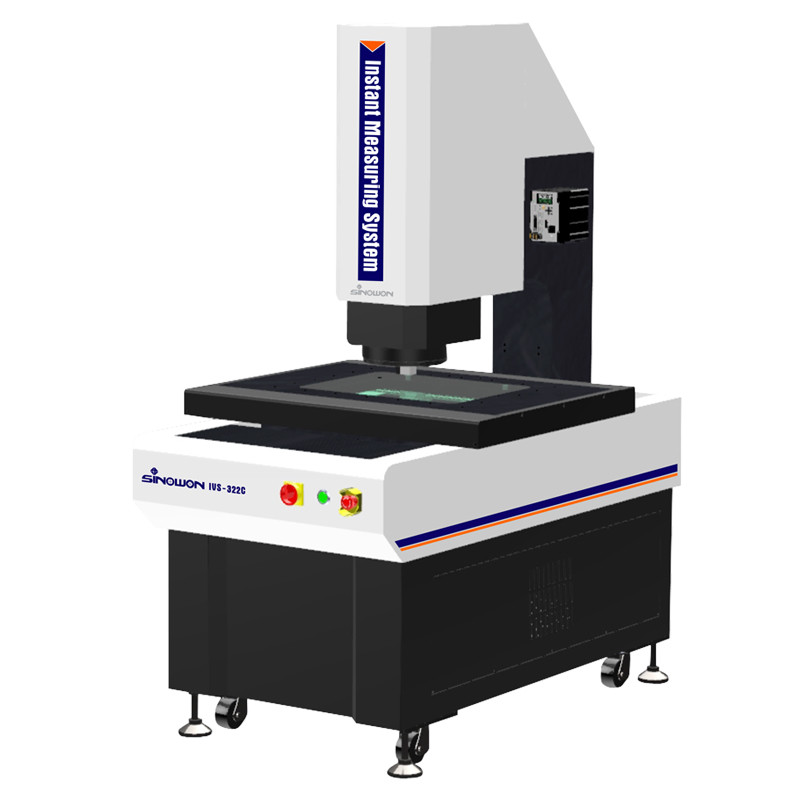

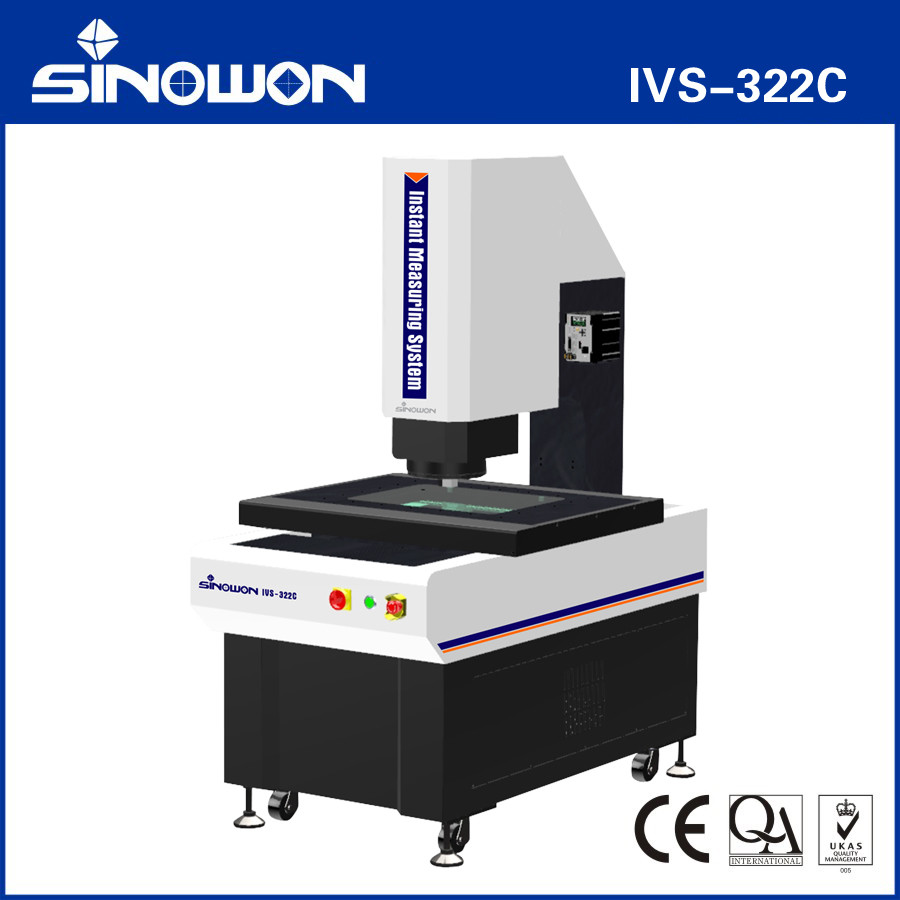

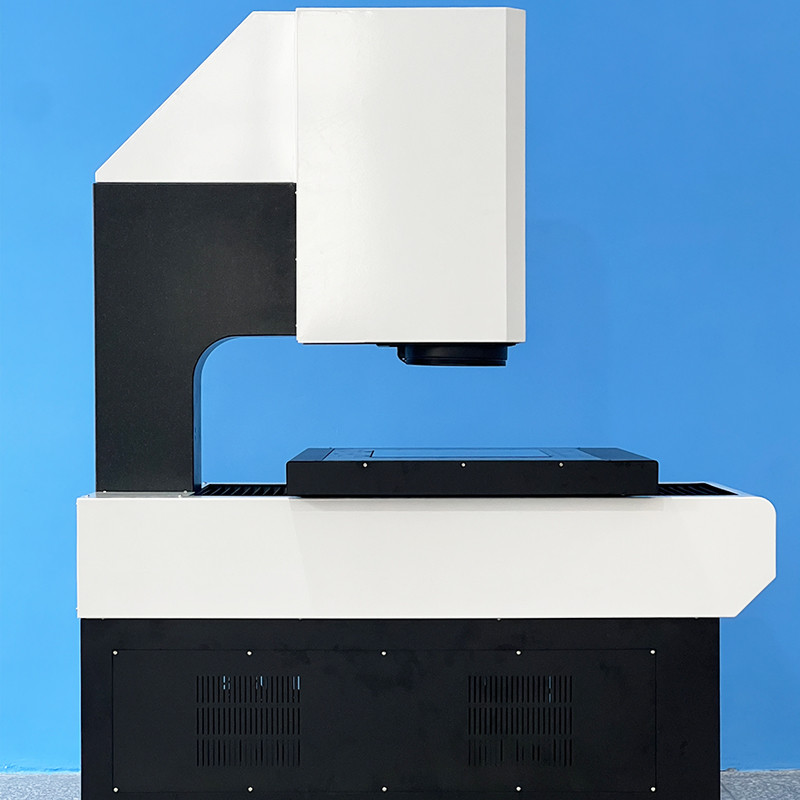

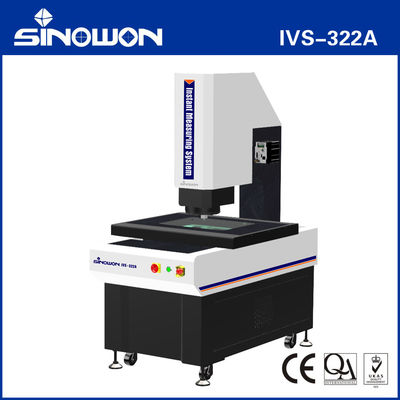

Hệ thống đo video ngay lập tức Cantilever IVS-322 Series

Hệ thống đo thị giác tức thời cantilever IVS-322

Sản phẩm giới thiệu:

Dòng IVS là máy đo thị giác tức thời hoàn toàn tự động với hệ thống ống kính phóng to kép được phát triển cho phép đo GD & T với điều khiển động cơ tự động ba trục.Nó được trang bị lấy nét tự động, điều khiển ánh sáng tự động và di chuyển tự động của cấu hình phần cứng và phần mềm để thực hiện phép đo các kích thước tuyến tính và hình học nhanh chóng và chính xác.

Đặc điểm sản phẩmc:

• Được trang bị một máy ảnh 20 triệu pixel và một ống kính telecentric kép với phóng to gấp đôi, chất lượng hình ảnh là tuyệt vời;
• Thiết kế telecentricity cao dưới 0,02 ° đảm bảo độ chính xác đo cho các sản phẩm có sự khác biệt chiều cao đáng kể;
• Sự biến dạng TV thấp dưới 0,01% và sự đồng nhất của sự biến dạng trên toàn bộ hình ảnh đảm bảo độ chính xác lặp lại động của phép đo;
• Thiết kế phóng to kép cho phép đo hiệu quả với một lĩnh vực nhìn rộng và đo chính xác cao với phóng to cao,thỏa mãn nhu cầu hai mặt của khách hàng về hiệu quả và chính xác;
• Điều khiển chính xác hoàn toàn tự động CNC ba trục XYZ đảm bảo định vị chính xác;

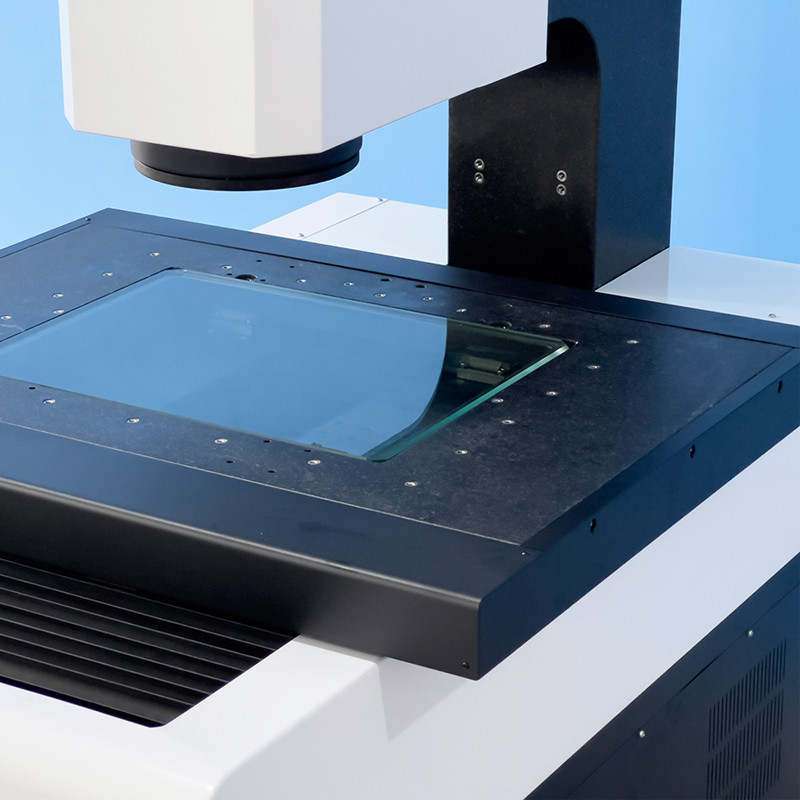

• Việc sử dụng nền đá cẩm thạch Ấn Độ và cột cung cấp sự ổn định tốt;
• Hướng dẫn tuyến tính chính xác, vít quả bóng đất, động cơ AC servo, vv, đảm bảo độ chính xác và ổn định của hệ thống chuyển động;
• Thang đo tuyến tính chính xác cao 0,5μm đảm bảo độ chính xác vị trí và đo của hệ thống;

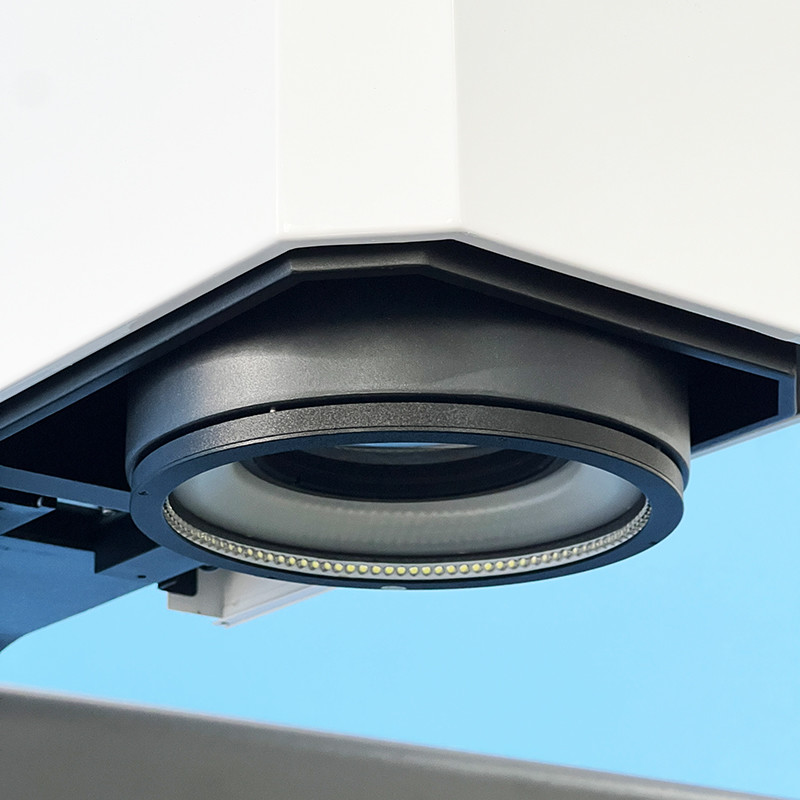

• Được trang bị nhiều nguồn ánh sáng khác nhau và chức năng nâng thông minh để thích nghi với các kịch bản đo khác nhau;
• Phần mềm đo lường Geomea mạnh mẽ và dễ sử dụng cải thiện kiểm soát chất lượng;
• Các chương trình đo tự động có thể được thiết lập để hoàn thành các phép đo hàng loạt một cách hiệu quả và nhanh chóng;
• Các cảm biến ánh sáng trắng không tiếp xúc tùy chọn có thể được sử dụng để đo độ dày, phẳng, v.v.

Ứng dụng:

• Nó có thể được áp dụng để đo chính xác các vật thể có kích thước lớn
• Ngành 3C: màn hình điện thoại di động, vỏ điện thoại di động
• Ngành điện tử: PCB
• Năng lượng mới: pin lithium
• Ngành ô tô: phụ tùng chính xác

Thông số kỹ thuật:

Mô hình cấu hình sản phẩm mô tả (ví dụ với IVS-322):

Mô hình và thông số kỹ thuật của hệ thống đo thị giác tức thời:

Hệ thống đo thị giác tức thời Bảng hướng dẫn không gian đo:

Các thông số kỹ thuật du lịch khác có thể được tùy chỉnh theo nhu cầu của khách hàng.
