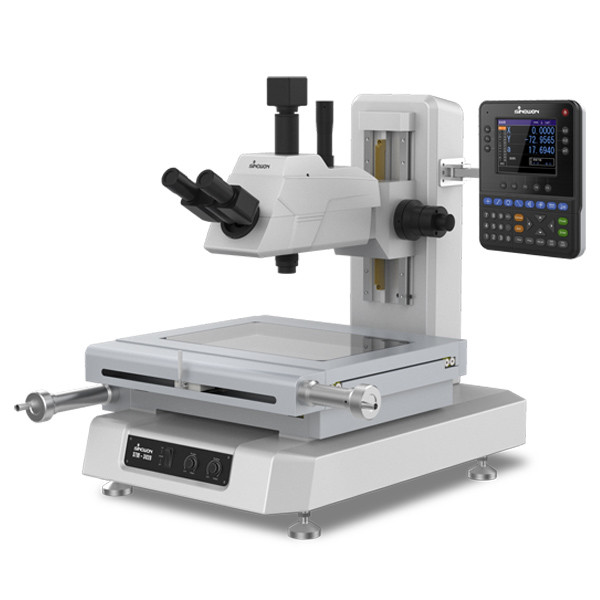

Máy hiển vi đo STM-2515A
Đặc điểm:
● Quan sát trường sáng, hình ảnh rõ ràng và ít nhấp nháy, tầm nhìn rộng.
● Các mục tiêu cách làm việc dài, tăng cường quang học lên đến 1000x.
● Phân kính khẩu độ trong hệ thống chiếu sáng truyền và chiếu sáng như một tính năng tiêu chuẩn.
● Hệ thống phóng nhanh, đặc biệt hữu ích trong các phép đo đường dài.
● Tập trung và đo bằng cách sử dụng tay cầm chuyển động mỏng / thô với các tay cầm lớn ở cả hai bên của cột.
● Các công tắc đặt không (đường X và Y) cũng được đặt gần các tay cầm cung cấp.
● Có sẵn với Vision Unit để nâng cấp lên một hệ thống đo thị giác.
Ứng dụng:
Nó được sử dụng rộng rãi trong ngành công nghiệp cơ khí, đồng hồ, điện tử và nhẹ; trường đại học, Viện và bộ phận đo lường.Các máy viêm kỹ thuật số công cụ có thể phát hiện các kích thước đường viền và hình dạng bề mặt của các loại phức tạp đồ đạc, chẳng hạn như khuôn mẫu, đâm, cam, sợi, bánh răng, máy cắt đúc đúc.
Chi tiết:
| Mô hình kính hiển vi | STM-2015A | STM-3020A |
| Mã # | 532-150 | 532-160 |
| Di chuyển theo trục X/Y | 200x150mm | 300x200mm |
| Độ phân giải quy mô | 0.0005mm | |
| Độ chính xác đo XY ở 20oC. | (2+L/200) μm L: chiều dài đo | |
| Hình quan sát | Hình mặt trước | |
| ống kính kính | Kính ống kính: WF10/20 | |
| Kính ống kính | Chỉ 5x là giao hàng tiêu chuẩn; Tùy chọn: 10X, 20X, 50x 100x | |
| Ánh sáng đường viền | Đèn LED điều chỉnh | |
| Ánh sáng bề mặt | Đèn LED điều chỉnh | |
| Phạm vi di chuyển của trục Z | Chuyến tập trung tiêu chuẩn: 150mm, 200mm là tùy chọn | |
| Định trọng trục Z | Chế độ lấy nét thủ công (khô/mẹo) | |
| Chức năng nổi giai đoạn XY | Cơ chế giải phóng nhanh | |
| Chức năng đơn vị hiển thị | Chế độ không, chuyển hướng, đầu ra dữ liệu qua RS-232 | |
| Cung cấp điện | AC220/50HZ; AC110V/60Hz | |
| Phụ kiện tùy chọn | Bàn quay chính xác cao RT4 ((D:165mm), RT5 ((262mm) | |
| Đọc số DP400 | ||
| Quá trình đo nhanh Quá trình đo QM2.0 | ||
| Bộ chuyển đổi CCD và máy ảnh CCD | ||
