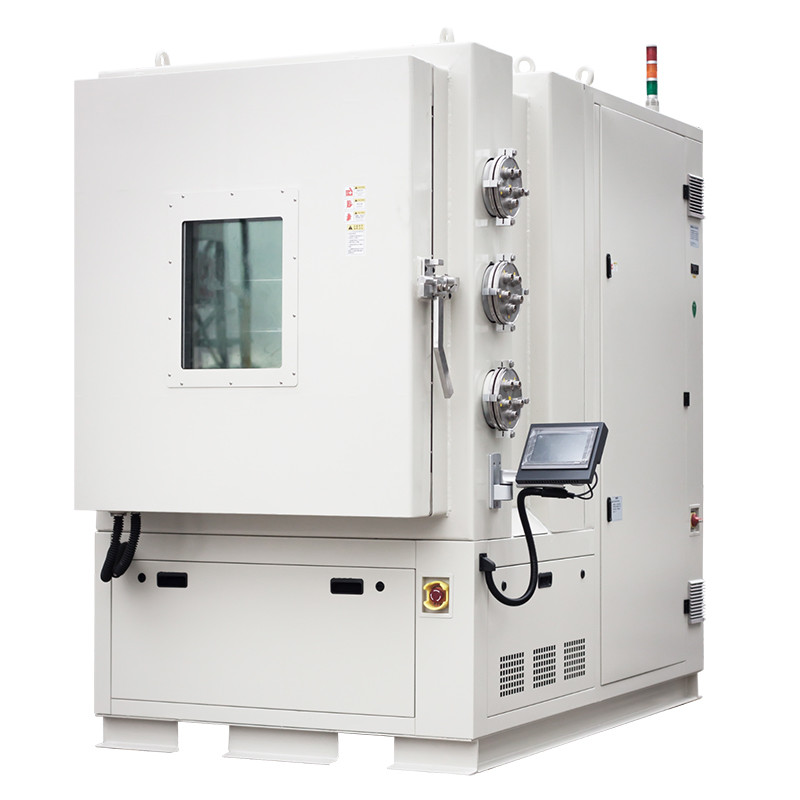

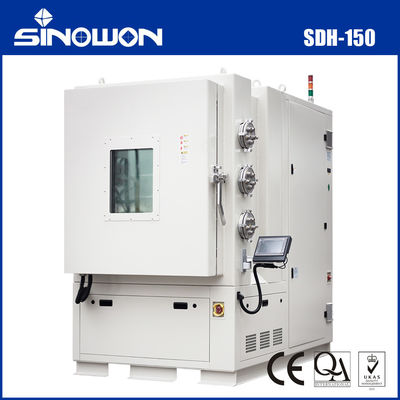

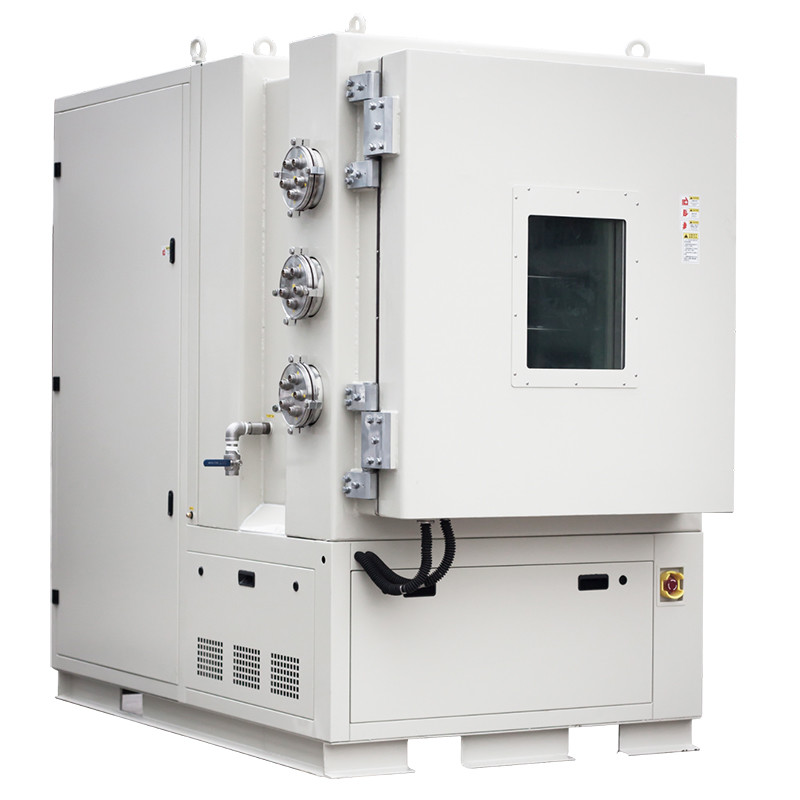

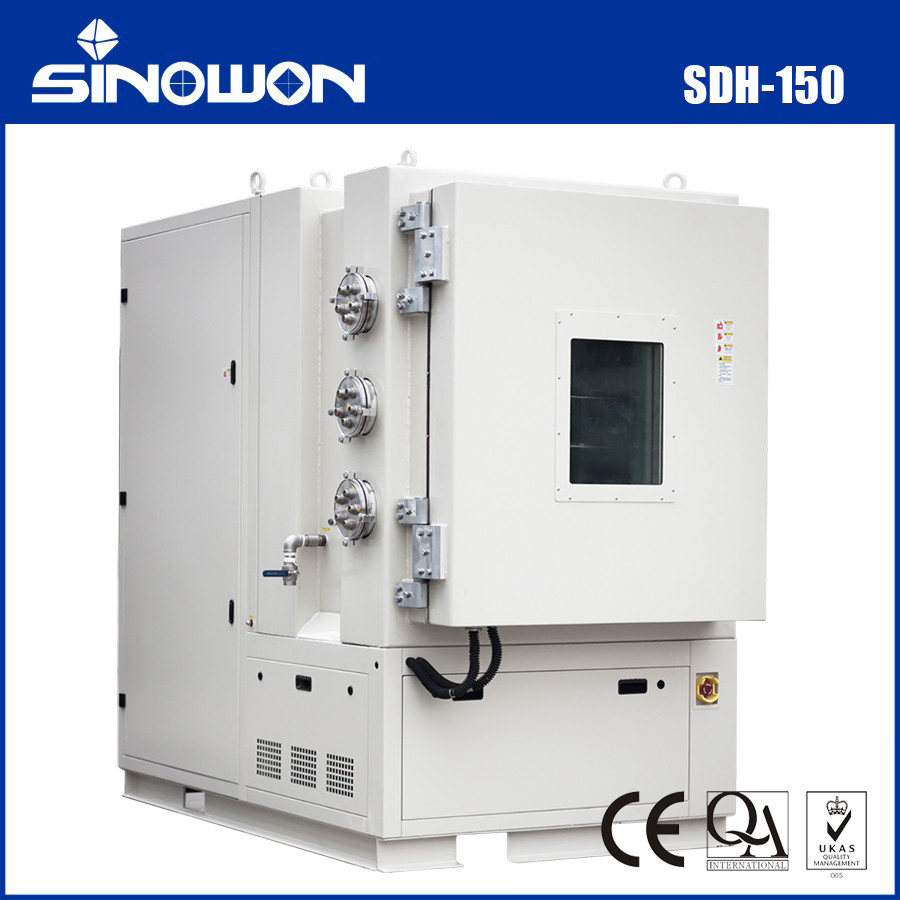

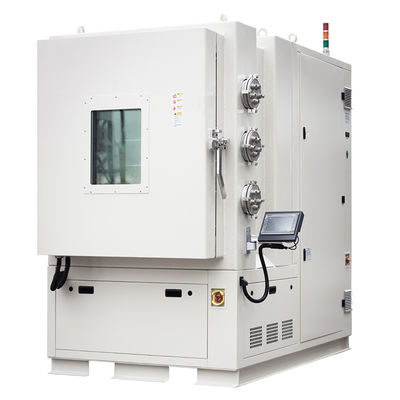

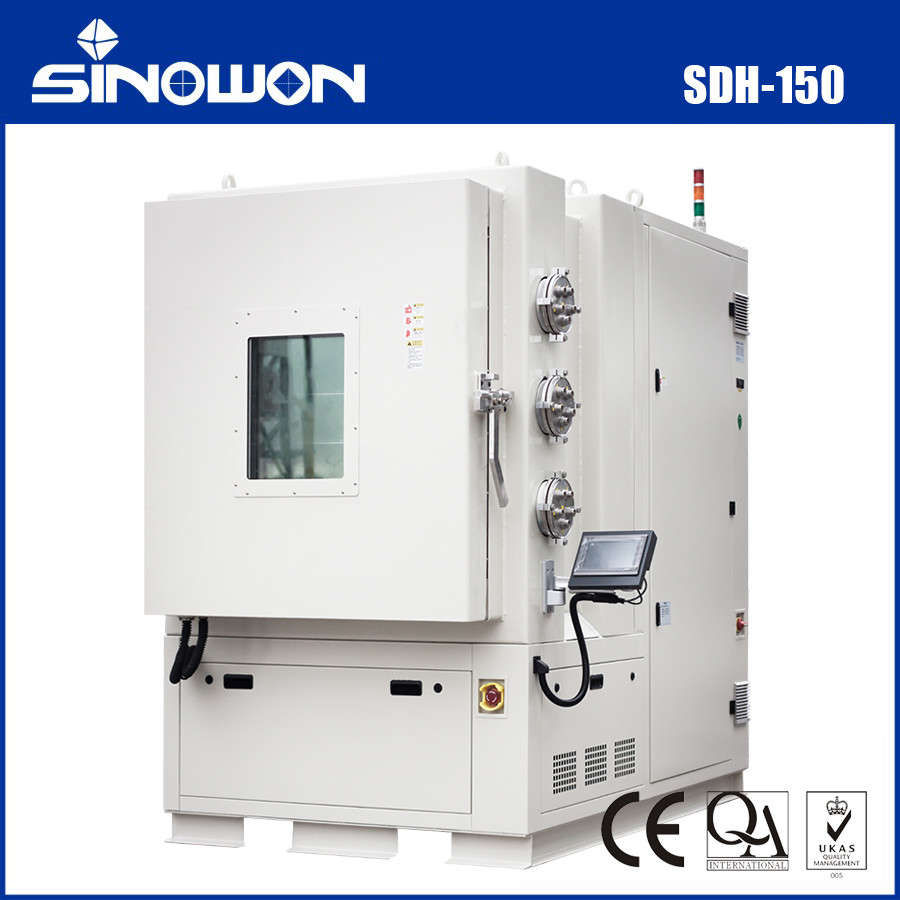

Buồng thử nghiệm độ cao SDH-150
Thông số kỹ thuật:
| 1．Hàng hóa: | ||||||||||||||
|
Hàng hóa Model |
Buồng thử nghiệm độ cao SDH-150L |
|||||||||||||
| 2．Dung tích và Kích thước | ||||||||||||||
| Dung tích trong danh định | 150L | |||||||||||||
|
Kích thước bên trong Kích thước bên ngoài |
W500xH600xD500 mm W1100xH1700xD1600 mm |
|||||||||||||
| 3. Chỉ số hiệu suất | ||||||||||||||
| Điều kiện môi trường thử nghiệm | Khi nhiệt độ môi trường xung quanh là 5-35 ℃, độ ẩm tương đối ≤ 85% RH và nhiệt độ nước làm mát là +25 độ C | |||||||||||||
| Phương pháp làm mát | làm mát bằng không khí | |||||||||||||
| Phạm vi nhiệt độ |
-40℃ ～ +150℃ |
|||||||||||||
| Phạm vi áp suất | Áp suất khí quyển～40kPa | |||||||||||||
| Tốc độ tăng và giảm nhiệt độ |
Tốc độ tăng nhiệt độ từ 20 ℃ đến +85 ℃ là ≥ 2 ℃/phút, với độ phi tuyến trung bình trong toàn bộ quá trình, khi không tải Tốc độ làm mát từ 20 ℃ đến -50 ℃ là ≥ 1 ℃/phút, với độ phi tuyến trung bình trong toàn bộ quá trình, khi không tải |
|||||||||||||
| Dao động nhiệt độ | ≤±0.5℃ | |||||||||||||
| Độ đồng đều nhiệt độ | ≤2.0℃ | |||||||||||||
| Độ cao tương đương áp suất khí quyển |
|
|||||||||||||
| Độ lệch áp suất | ≤±5%(2～40kPa)； ≤±0.1kPa(≤2kPa) | |||||||||||||
| Tốc độ phục hồi tăng áp | ≤10Kpa /phút | |||||||||||||
| Thực hiện các tiêu chuẩn thử nghiệm |
GB/T2423.1-2001 Thí nghiệm A: Phương pháp thử nghiệm nhiệt độ thấp GB/T2423.2-2001 Thí nghiệm B: Phương pháp thử nghiệm nhiệt độ cao GB/T2423.21-1991 Thử nghiệm M: Phương pháp thử nghiệm áp suất thấp GB/T2423.25 thử nghiệm Z/AM: Thử nghiệm tổng hợp nhiệt độ thấp/áp suất thấp GB/T2423.26 Thử nghiệm Z/BM: Thử nghiệm tổng hợp nhiệt độ cao/áp suất thấp GJB150.3-1986 Phương pháp thử nghiệm nhiệt độ cao GJB150.4-1986 Phương pháp thử nghiệm nhiệt độ thấp GJB360A Phương pháp 105: Phương pháp thử nghiệm áp suất thấp GJB150.2-86 Thử nghiệm áp suất thấp (độ cao) |
|||||||||||||
| Tiêu chuẩn thực hiện thiết kế |
GB/T10589-2008 Điều kiện kỹ thuật cho buồng thử nghiệm nhiệt độ thấp GB/T11158-2008 Điều kiện kỹ thuật cho buồng thử nghiệm nhiệt độ cao GB/T11159-2008 Điều kiện kỹ thuật cho buồng thử nghiệm áp suất không khí thấp |
|||||||||||||
| Tiêu chuẩn xác minh |
GB/T5170.2-2008 Thiết bị thử nghiệm nhiệt độ GB/T5170.10-1996 Thiết bị thử nghiệm nhiệt độ cao, thấp và áp suất thấp
|
|||||||||||||
| 4.Cấu hình cấu trúc | ||||||||||||||
| 4.1 Hộp chịu áp |
A) Phương pháp chịu áp: chịu áp bên trong Sử dụng tấm thép không gỉ SUS304 dày chất lượng cao, hộp áp suất bên trong, thành bên trong nhẵn và phẳng xung quanh, không có gờ và lỗ, dễ lau chùi và sẽ không có hiện tượng đọng nước trong quá trình sử dụng B) Vật liệu tường ngoài: tấm thép mạ kẽm hai mặt, xử lý phun sơn bề mặt C) Vật liệu cách nhiệt hộp: sợi thủy tinh bọt polyurethane cứng (độ dày lớn hơn 80mm) D) Vật liệu cách nhiệt cửa: sợi thủy tinh E) Tất cả các khe hở đều được hoàn thành bằng hàn TIG (Hàn hồ quang vonfram được bảo vệ bằng khí trơ) |
|
||||||||||||
| 4.2 Thiết bị cân bằng áp suất |
Được trang bị thiết bị xả (tăng áp) áp suất tự động bằng tay
1) Van bi thủ công, nằm ở phía bên phải của hộp (tốc độ tăng áp phụ thuộc vào việc mở thủ công)
2) Van xả áp tự động: bên trong bộ phận phía sau |
|
||||||||||||
| 4.3 Xác minh thử nghiệm áp suất | 1 giao diện thử nghiệm áp suất bên ngoài (ở phía bên phải của hộp) | |||||||||||||
| 4.4 Cửa và Cửa sổ |
Cửa đơn, bảng bên trong được làm bằng thép không gỉ và bảng bên ngoài được làm bằng tấm thép sơn phun. Một cửa sổ quan sát bằng kính cách nhiệt với khả năng chịu tải cao và phân phối nhiệt chống ngưng tụ trên cửa. Khung cửa dự phòng thiết bị gia nhiệt điện chống ngưng tụ |
|||||||||||||
| 4.5 Chiếu sáng | Đèn LED tích hợp cửa sổ | |||||||||||||
| 4.6 Thiết bị dây bên trong và bên ngoài | Ổ cắm hàng không kín chân không (phụ kiện tùy chọn, xem mục 10) | |||||||||||||
| 4.7 Bảng điều khiển |
Bộ điều khiển màn hình cảm ứng kiểu giá đỡ (không có bảng điều khiển) |
|||||||||||||
| 4.8 Phương pháp di chuyển thiết bị | Thiết bị này là chân cố định, vui lòng sử dụng xe nâng để di chuyển | |||||||||||||
| 5. Hệ thống tuần hoàn không khí | ||||||||||||||
| 5.1 Chế độ cung cấp không khí | Đối lưu cưỡng bức, phương pháp thổi lên và trả lại không khí xuống | |||||||||||||
| 5.2 Thiết bị cung cấp không khí |
Hai bộ quạt hướng trục được dẫn động bởi động cơ không đồng bộ ba pha
Bằng cách sử dụng động cơ bên ngoài và truyền động từ thủy động lực học, các cánh quạt quay được dẫn động để khuấy động không khí và tạo thành đối lưu
A) Động cơ không đồng bộ ba pha bằng nhôm, không nhỏ hơn 1/2HP, 370W
B) Cánh quạt hướng trục bằng nhôm: đường kính lớn 400mm |
|||||||||||||
| 5.3 Phương pháp bịt kín truyền động |
Truyền chất lỏng từ tính A) Phớt chất lỏng từ tính, độ kín khí mức 0,1Kpa chân không cao B) Phương pháp làm mát bằng nước, được trang bị bảo vệ nhiệt độ chuyên dụng, đáng tin cậy và ổn định |
|||||||||||||
| 5.4 Phương pháp kiểm soát đo nhiệt độ |
Phương pháp điều chỉnh nhiệt độ cân bằng tuần hoàn cưỡng bức không khí 1) Điều khiển nhiệt độ chính: Kiểm soát chính xác nhiệt độ bên trong hộp và đầu dò đo nhiệt độ sử dụng điện trở bạch kim bọc thép có độ chính xác cao cấp A 2) Bộ điều khiển nhiệt độ bảo vệ quá nhiệt độc lập của studio: Đầu dò nhiệt độ được lắp đặt bên trong studio và có thể đặt giới hạn trên. Khi hành động bảo vệ được kích hoạt, công tắc tơ được dẫn động để ngắt nguồn điện của ống gia nhiệt 3) Bảo vệ quá nhiệt buồng ống gia nhiệt: bộ điều khiển nhiệt độ độc lập, đầu dò nhiệt độ được lắp đặt trong buồng ống gia nhiệt, có thể đặt giới hạn trên, Dẫn động công tắc tơ để ngắt nguồn điện của ống gia nhiệt trong quá trình bảo vệ, để ngăn quạt dừng trong trường hợp có điều kiện bất thường Thời gian dài "đốt khô" của ống gia nhiệt |
|
||||||||||||
| 6. Hệ thống chân không | ||||||||||||||
| 6.1 Phương pháp kiểm soát áp suất | Áp dụng phương pháp cân bằng áp suất động. Phương pháp này đề cập đến việc kiểm soát đầu ra của van vách ngăn điện từ chân không thông qua đầu ra tính toán tự động PID dựa trên điểm áp suất đặt trong quá trình hoạt động liên tục của hệ thống chân không, điều chỉnh lượng khí nạp và cuối cùng đạt được sự cân bằng động | |||||||||||||
| 6.2 bơm chân không |
Bơm chân không cánh quay dầu một tầng, kết nối trực tiếp, làm mát bằng không khí A) Bộ lọc sương dầu chất lượng cao tích hợp giải quyết hiệu quả việc phun nhiên liệu và khói, kéo dài tuổi thọ sản phẩm. B) Phần tử bịt kín được làm bằng vật liệu cao su flo, mang lại khả năng chống ăn mòn và giải quyết vấn đề rò rỉ dầu. C) Thiết kế thị trấn khí đa tầng để đáp ứng các yêu cầu chân không và khả năng xử lý hơi nước của các khách hàng khác nhau. D) Gia công chính xác cao của trung tâm gia công ngang Mori Seiji của Nhật Bản đảm bảo độ tin cậy cao của sản phẩm. E) Bơm và động cơ được thiết kế như một tổng thể, nhẹ hơn và nhỏ hơn |
|||||||||||||
| 6.3 Van bi điều khiển tỷ lệ điện | Được điều khiển bởi tín hiệu đầu ra PID của bộ điều khiển, điều chỉnh tỷ lệ kích thước của việc mở đường kính hút và kiểm soát độ chân không bên trong hộp với độ chính xác cao | |||||||||||||
| 6.4 Các thành phần chính của đường ống chân không |
Các thành phần van nối chân không đều được làm bằng các sản phẩm trong nước chất lượng cao trong hệ thống A) Tất cả đường ống bằng thép không gỉ B) Kết nối và phụ kiện bên ngoài KF bằng thép không gỉ tiêu chuẩn C) Ống mềm dẻo gợn sóng chân không KF bằng thép không gỉ |
|
||||||||||||
| 6.5 Cảm biến áp suất | Lõi silicon khuếch tán nhập khẩu | |||||||||||||
| 7. Hệ thống làm lạnh | ||||||||||||||
| 7.1 Phương pháp làm lạnh | Phương pháp làm lạnh nén cơ học (làm mát bằng nước) | |||||||||||||
| 7.2 Công nghệ tiết kiệm năng lượng làm lạnh |
Phương pháp cân bằng nhiệt độ: Áp dụng công nghệ cân bằng tĩnh, cụ thể là phương pháp cân bằng của "quá trình làm mát không gia nhiệt" và "quá trình gia nhiệt không làm mát", nó khác với công nghệ cân bằng động truyền thống của "cân bằng động nóng và lạnh" của làm lạnh công suất cao so với gia nhiệt công suất cao Kỹ thuật, tức là khi cần bật máy nén (bộ điều khiển trung tâm tự động xác định xem có bật máy nén hay không dựa trên điều kiện làm việc) Bộ điều khiển trung tâm điều chỉnh tốc độ dòng môi chất lạnh theo các điểm nhiệt độ khác nhau để kiểm soát công suất làm mát, đảm bảo rằng thiết bị luôn hoạt động ở trạng thái tiêu thụ điện năng tương đối thấp Phương pháp cân bằng nhiệt độ: Áp dụng công nghệ cân bằng tĩnh, cụ thể là phương pháp cân bằng của "quá trình làm mát không gia nhiệt" và "quá trình gia nhiệt không làm mát", nó khác với công nghệ cân bằng động truyền thống của "cân bằng động nóng và lạnh" của làm lạnh công suất cao so với gia nhiệt công suất cao Kỹ thuật, tức là khi cần bật máy nén (bộ điều khiển trung tâm tự động xác định xem có bật máy nén hay không dựa trên điều kiện làm việc) Bộ điều khiển trung tâm điều chỉnh tốc độ dòng môi chất lạnh theo các điểm nhiệt độ khác nhau để kiểm soát công suất làm mát, đảm bảo rằng thiết bị luôn hoạt động ở trạng thái tiêu thụ điện năng tương đối thấp |
|||||||||||||
| 7.3 Máy nén làm lạnh | Hai máy nén niêm phong Tecumseh | |||||||||||||
| 7.4 Dàn bay hơi | Bộ trao đổi nhiệt nhôm đồng có cánh màng ưa nước | |||||||||||||
| 7.5 Bình ngưng | Bộ trao đổi nhiệt làm mát bằng nước dạng vỏ và ống | |||||||||||||
| 7.6 Thiết bị tiết lưu | Van giãn nở điều chỉnh xung | |||||||||||||
| 7.7 Môi chất lạnh | R404A/R23(Chỉ số suy giảm tầng ozone đều là 0) | |||||||||||||
| 7.8 Công nghệ hàn | Áp dụng ống đồng không oxy chất lượng cao, hàn đầy nitơ và các quy trình ngăn ngừa áp suất cao và rò rỉ để đảm bảo chất lượng hàn | |||||||||||||
| 8. Bộ điều khiển | ||||||||||||||
| 8.1 Thành phần bộ điều khiển | Màn hình cảm ứng điện trở độ chính xác cao + mô-đun điều khiển nhiệt độ Q1-TESR | |||||||||||||
| 8.2 Hiển thị | Màn hình LCD màu thật TFT 7 inch (Độ phân giải 800 * 480) | |||||||||||||
| 8.3 Đầu vào | 2 bộ đầu vào, hỗ trợ PT100 bóng khô và máy phát áp suất | |||||||||||||
| 8.4 Độ phân giải | Nhiệt độ 0,1 ℃; Áp suất 0,1KPA | |||||||||||||
| 8.5 Dung lượng | 50 bộ chương trình * 50 phân đoạn (có thể lặp lại 999 lần mỗi lần), số lượng phân đoạn cần thiết cho mỗi bộ chương trình có thể được chia tùy ý và mỗi bộ chương trình có thể được kết nối tự do với nhau (tối đa 20 bước kết nối) | |||||||||||||
| 8.6 Chế độ hoạt động | Giá trị cố định/chế độ hoạt động chương trình | |||||||||||||
| 8.7 Đầu ra | PID+SSR/SCR đầu ra đồng bộ hai chiều tiến và lùi tự động | |||||||||||||
| 8.8 Chức năng phần mềm |
1 bộ hệ thống phần mềm điều khiển lập trình, với các chức năng chính như sau: 1. Đường cong nhiệt độ và độ ẩm: Ghi không cần giấy: Được trang bị chương trình ghi âm tích hợp, bộ nhớ của bộ điều khiển có thể lưu trữ dữ liệu trong 24 giờ và chạy trong 300 ngày Có thể dễ dàng tạo các tệp đường cong nhiệt độ và độ ẩm tự động và chuyển đổi chúng thành bảng XLS; 2. Giao diện hoàn hảo:
Cổng USB bên ngoài: có thể kết nối trực tiếp với máy in, cho phép in dữ liệu cục bộ trực tuyến,
Dễ dàng xuất các đường cong lịch sử và các dữ liệu khác bằng cổng USB và ổ đĩa flash USB.
Giao diện mạng tiêu chuẩn LAN bên ngoài: Không cần cấu hình máy chủ chuyên dụng, nó có thể dễ dàng kết nối với mạng cục bộ máy tính của công ty. Có thể kết nối và giám sát tối đa 16 thiết bị, giúp thuận tiện và nhanh chóng. Được trang bị giao diện truyền thông tiêu chuẩn RS-485 hoặc RS232, nó có thể được điều khiển và quản lý trực tuyến bằng máy tính Được trang bị tất cả phần mềm máy tính trên máy tính Trung Quốc và cung cấp các giao thức truyền thông Chương trình thu thập máy tính trên máy tính được viết bởi người dùng, bao gồm các giao thức để mở tín hiệu nhiệt độ, các tín hiệu báo động và bảo vệ khác nhau và tín hiệu trạng thái lỗi/tắt máy của hộp thử nghiệm, để tải nhiệt độ hộp nhiệt độ theo thời gian thực lên hệ thống giám sát máy tính trên máy tính. Đồng thời, một nút kỹ thuật số báo động lỗi và bất thường của hệ thống được cung cấp. Hệ thống giám sát máy tính trên máy tính cần thu thập các tín hiệu lỗi/tắt máy của hộp thử nghiệm, để đạt được việc tắt nguồn đồng bộ giữa mẫu và hộp nhiệt độ và độ ẩm thông qua bộ điều khiển chính 3. Giám sát thời gian thực có thể đạt được: đồng thời giám sát trạng thái hoạt động của 1-16 bộ điều khiển, chẳng hạn như giám sát dữ liệu thời gian thực của bộ điều khiển, trạng thái điểm tín hiệu, trạng thái đầu ra thực tế, v.v. Hỗ trợ chẩn đoán lỗi từ xa (bên ngoài): Các kỹ thuật viên có thể rời khỏi các cổng thông qua mạng với sự hỗ trợ của khách hàng, mở trình duyệt IE, nhập địa chỉ IP của bộ điều khiển và nhập giao diện đăng nhập để chọn các thao tác hoặc giám sát để chẩn đoán 4. Điều khiển thời gian Hai bộ giao diện điều khiển đầu ra thời gian, được ghép nối với 10 chế độ điều khiển thời gian, có thể cung cấp đầu ra tín hiệu chuyển đổi theo cài đặt chương trình. Lưu ý rằng nó chỉ là một tín hiệu điều khiển và nguồn điện thử nghiệm bên trong hộp cần được kết nối riêng và được trang bị một hệ thống cung cấp điện chuyên dụng 5. Hiển thị lỗi 16 bộ đầu ra báo động lỗi, với các lời nhắc thân thiện với người dùng bằng cả tiếng Trung và tiếng Anh về nguyên nhân và phương pháp khắc phục sự cố |
|||||||||||||
| 9. Các hệ thống mạch khác | ||||||||||||||
|
9.1 Chỉ báo trạng thái thiết bị |
Đèn ba màu tiêu chuẩn | |||||||||||||
| 9.2 Máy sưởi |
Máy sưởi cánh tản nhiệt hợp kim niken crom Chế độ điều khiển máy sưởi: điều chế độ rộng xung chu kỳ bằng nhau không tiếp xúc, SSR (rơ le trạng thái rắn) |
|||||||||||||
| 9.3 Tủ phân phối điện |
Tủ điện kín độc lập, chống bụi hiệu quả, kéo dài tuổi thọ của thiết bị điện Cấp bảo vệ IP54 |
|||||||||||||
| 10. Phụ kiện | ||||||||||||||
| 10.1 cấu hình tiêu chuẩn |
1. Loại giá đỡ mẫu 2 2. Dây nguồn 5 mét 3. Trạng thái đèn ba màu loại 1 |
|||||||||||||
| 10.2 Tùy chọn |
1. Giá đỡ mẫu (có thể được thêm vào) 2. Ổ cắm hàng không dây mẫu (tùy chọn) |
|||||||||||||
| 10.3 Tài liệu vận chuyển và tiếp nhận |
1. Hướng dẫn vận hành và hướng dẫn bảo trì 2. Giấy chứng nhận phù hợp 3. Bản vẽ liên quan đến thiết bị (sơ đồ mạch, v.v.)
4. Phần mềm PC hệ thống điều khiển 5. Thiết bị này đã được kiểm tra bởi trung tâm kiểm tra chất lượng của công ty chúng tôi trước khi rời khỏi nhà máy và một báo cáo kiểm tra có thời hạn hiệu lực một năm đã được ban hành |
|||||||||||||
| 11. Điều kiện vận hành | ||||||||||||||
| 11.1 Điều kiện môi trường |
1. Nhiệt độ môi trường: 5 ℃ -35 ℃; 2. Độ ẩm tương đối: không quá 85% R H 3. Áp suất khí quyển: 80kPa~106kPa 4. Một mặt đất bằng phẳng và không rung; 5. Chọn những khu vực thông gió tốt mà không có ánh nắng trực tiếp hoặc các nguồn nhiệt khác; 6. Không có luồng không khí mạnh xung quanh: Khi không khí xung quanh cần phải lưu thông cưỡng bức, luồng không khí không được thổi trực tiếp vào hộp; 7. Không có ảnh hưởng của trường điện từ mạnh xung quanh; 8. Không có nồng độ cao của bụi hoặc các chất ăn mòn trong khu vực xung quanh |
|||||||||||||
| 12. Nguồn điện và nước làm mát | ||||||||||||||
| 12.1 Thông số kỹ thuật nguồn: loại 5 dây |
1. Kết nối nguồn điện với ba pha 380V AC (± 10%)+dây trung tính+ dây nối đất bảo vệ, với điện trở nối đất ≤ 4 Ω; 2. Tần số nguồn: 50 ± 0,5 Hz 3. Công tắc nguồn: 3P 40 A (cầu dao kiểu đúc) |
|||||||||||||
| 12.2 Nguồn |
Nguồn: 12 kW Dòng điện hoạt động tối đa: 15 A |
|||||||||||||
| 12.3 Hệ thống nước làm mát |
1. Nên chọn tháp nước làm mát: 15 RT 2. Kích thước đường ống nước: 1 inch, với chiều dài đặt nhỏ hơn 10O mét. 3. Áp suất nước: 0,1MPa~0,3MPa 4. Khối lượng nước tuần hoàn: khoảng 130 lít mỗi phút 5. Đường ống tháp nước và kỹ thuật lắp đặt cần được báo giá riêng và người mua cần cung cấp thông tin địa điểm liên quan. |
|||||||||||||
| 12.4 Trọng lượng thiết bị | Khoảng 1500KG | |||||||||||||
| 13. Dịch vụ sau bán hàng | ||||||||||||||
| 13.1 Tiêu chí chấp nhận |
Được thiết kế và sản xuất theo tiêu chuẩn quốc gia GB/T10586-2006 và GB/T10592-1989. *Các tiêu chuẩn hiệu chuẩn phù hợp với GB/T5170.2-2008 và GB/T5170.5-2008 Lời nhắc nhở: Độ đồng đều nhiệt độ trong GB/T5170.5-2008 đề cập đến điều kiện không tải |
|||||||||||||
