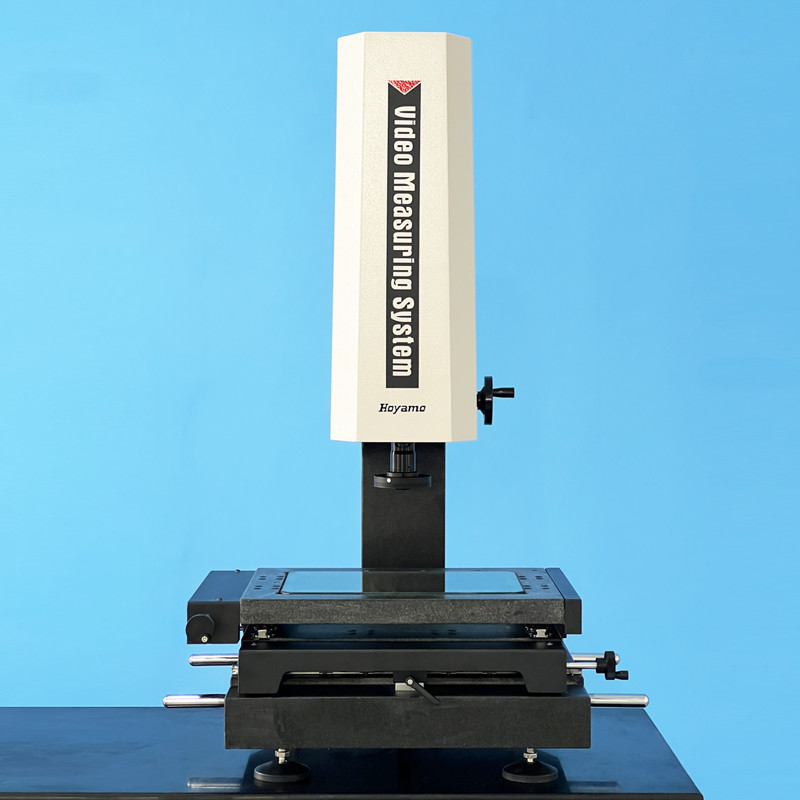

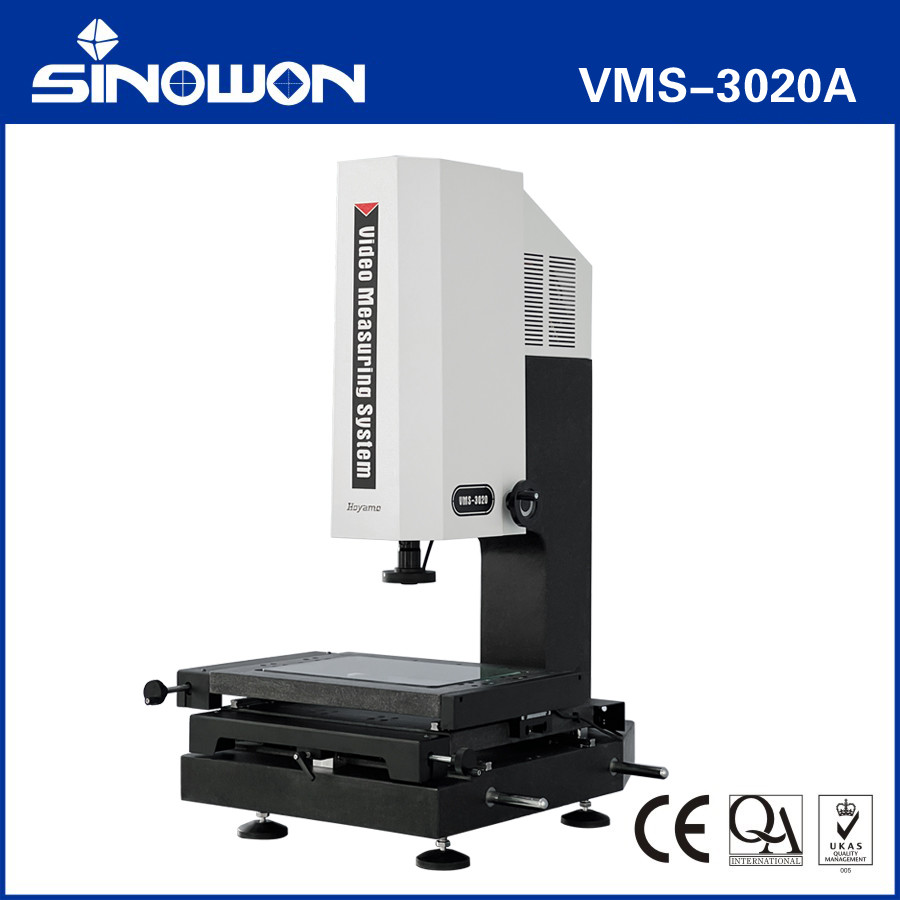

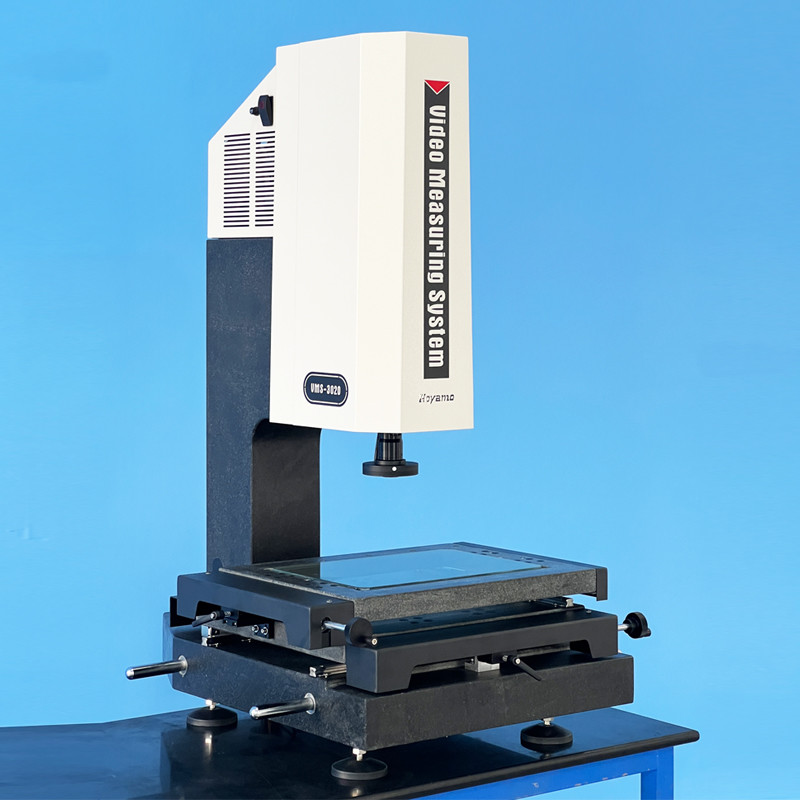

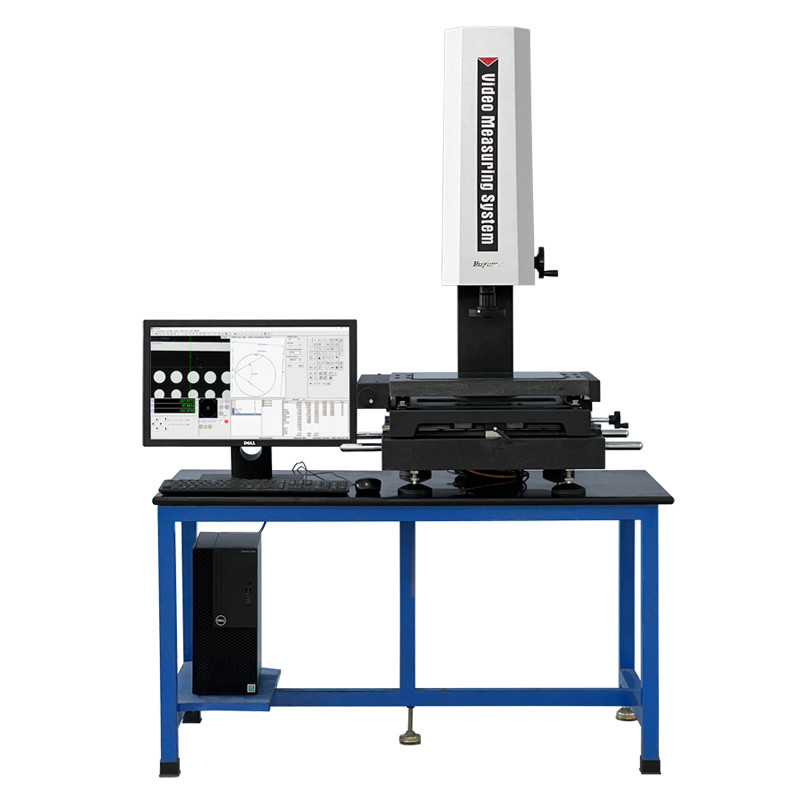

Hệ thống đo video Dòng VMS-3020
Đặc điểm của sản phẩm:
● Sử dụng đá granite cơ sở và cột để đảm bảo sự ổn định và chính xác của máy;
● Tiếp nhận thanh đánh bóng không răng và thiết bị khóa di chuyển nhanh để đảm bảo rằng lỗi trở lại của bảng là trong vòng 2um;
● Sử dụng dây cầm quang cụ chính xác cao và bàn làm việc chính xác để đảm bảo độ chính xác của máy trong phạm vi ≤3.0 + L / 200um;

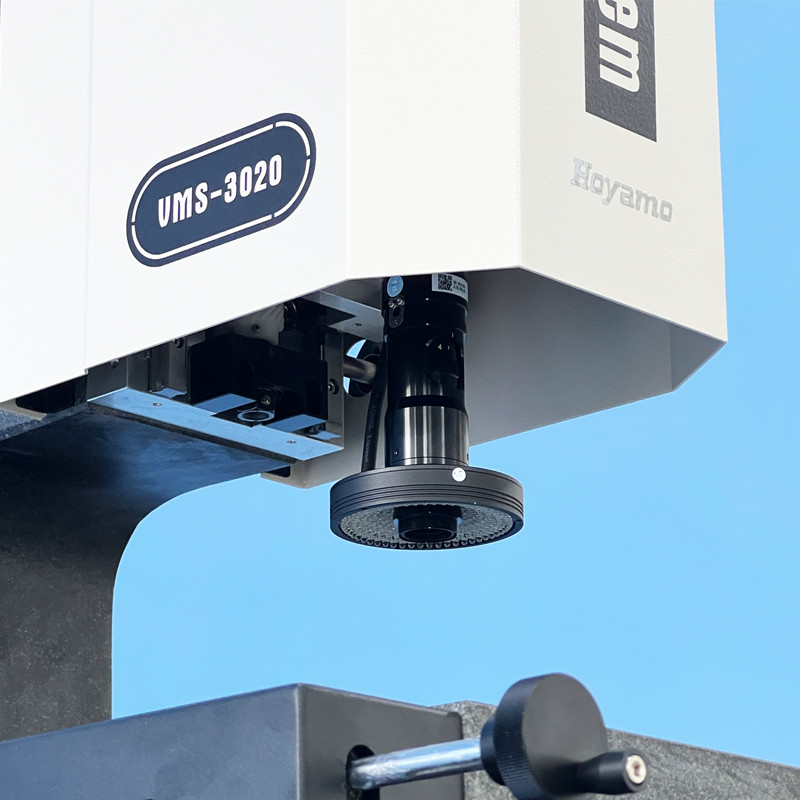

● Sử dụng ống kính zoom và máy ảnh kỹ thuật số màu có độ phân giải cao để đảm bảo chất lượng hình ảnh rõ ràng mà không bị biến dạng;
● Sử dụng ánh sáng lạnh LED 8 vùng và ánh sáng song song LED đường viền cũng như mô-đun điều chỉnh ánh sáng thông minh tích hợp trong.độ sáng khu vực của ánh sáng trong khu vực 4 vòng 8 có thể được kiểm soát tự do;
● iMeasuring Vision phần mềm đo lường cải thiện kiểm soát chất lượng đến một mức độ mới;
● Máy dò tiếp xúc tùy chọn và phần mềm đo ba chiều có thể được sử dụng để nâng cấp máy thành máy đo ba chiều tiếp xúc.
● Nó có thể được nâng cấp để cài đặt một mô-đun chức năng lấy nét tự động để đạt được phép đo chính xác bán tự động.
Thông số kỹ thuật:
| Hàng hóa | Hệ thống đo video thủ công VMS Series |
| Mô hình | VMS-3020 |
| Bàn làm việc bằng đá cẩm thạch | (505*350) mm |
| Bàn làm việc bằng thủy tinh | (356*248) mm |
| Trục X/Y Di chuyển | (300*200) mm |
| Di chuyển trục Z | Hướng dẫn tuyến tính chính xác cao, di chuyển hiệu quả 200mm |
| Độ phân giải X/Y/Z aixs | 0.5m |
| Đài đặt và Đài đứng | Granite chính xác cao |
| Độ chính xác đo* | Trục XY: ≤3,0+L/200 ((um);Zais:≤5+L/200 ((um) |
| Định giá chính xác | 2m |
| Hệ thống chiếu sáng ((Sự điều chỉnh phần mềm) | Bề mặt 4 vòng và 8 vùng điều chỉnh vô hạn đèn LED ánh sáng lạnh |
| Contour LED chiếu sáng song song | |
| Ánh sáng đồng trục tùy chọn | |
| Máy ảnh số | 1/3"/1.3Mpixel Camera kỹ thuật số độ phân giải cao |
| Ống kính zoom | 6.5X High-Resolution Zoom lens; |
| Tăng độ quang học: 0,7X ~ 4,5X lần; Tăng độ video: 26X ~ 172X ((21.5 ′′ màn hình) | |
| Phần mềm đo lường | iĐánh giá |
| Hệ thống vận hành | Hỗ trợ hệ điều hành WIN 10/11-32/64 |
| Ngôn ngữ | Tiếng Anh, Trung Quốc đơn giản hóa, Trung Quốc truyền thống, Tiếng Anh khác tùy chọn |
| Môi trường làm việc | Nhiệt độ 20 °C ± 2 °C, thay đổi nhiệt độ < 1 °C / Hr; Độ ẩm 30% ~ 80% RH; Động < 0,02g, ≤ 15Hz. |
| Cung cấp điện | AC220V/50Hz; 110V/60Hz |
| Kích thước ((WxDxH) | (744*643*1075) mm |
| Trọng lượng ròng | 275/208kg |
Mô hình vàSđặc biệt hóaMhàng năm VideoHệ thống đo:
| Mô hình | Mã# | Mô hình | Mã# | Mô hình | Mã# | Mô hình | Mã# |
| VMS-2015 | 525-020E | VMS-2515 | 525-020F | VMS-3020 | 525-020G | VMS-4030 | 525-020H |
| VMS-2015A | 525-120E | VMS-2515A | 525-120F | VMS-3020A | 525-120G | VMS-4030A | 525-120H |
| VMS-2015B | 525-220E | VMS-2515B | 525-220F | VMS-3020B | 525-220G | VMS-4030B | 525-220H |
| VMS-2015C | 525-320E | VMS-2515C | 525-320F | VMS-3020C | 525-320G | VMS-4030C | 525-320H |
| VMS-2015D | 525-420E | VMS-2515D | 525-420F | VMS-3020D | 525-420G | VMS-4030D | 525-420H |
Không gian đo của VMS Series of Vision MeasuringHệ thống:
| Du lịchmm | Mô hình | Mã# | X Trục Di chuyển mm | Vòng Y Di chuyển mm | Trục Z Đi bộ tiêu chuẩn mm | Trục Z Đi bộ tối đa tùy chỉnh mm |
| 100x100x100 | VMS-1010 | 525-020C | 100 | 100 | 100 | ------ |
| 150x100x100 | VMS-1510 | 525-020D | 150 | 100 | 100 | ------ |
| 200x150x200 | VMS-2015 | 525-020E | 200 | 150 | 200 | 300 |
| 250x150x200 | VMS-2515 | 525-020G | 250 | 150 | 200 | 300 |
| 300x200x200 | VMS-3020 | 525-020G | 300 | 200 | 200 | 400 |
| 400x300x200 | VMS-4030 | 525-020H | 400 | 300 | 200 | 400 |
| 500x400x200 | VMS-5040 | 525-020J | 500 | 400 | 200 | 400 |
| 600x500x200 | VMS-6050 | 525-020K | 600 | 500 | 200 | 400 |
Hình vẽ cấu trúc:
