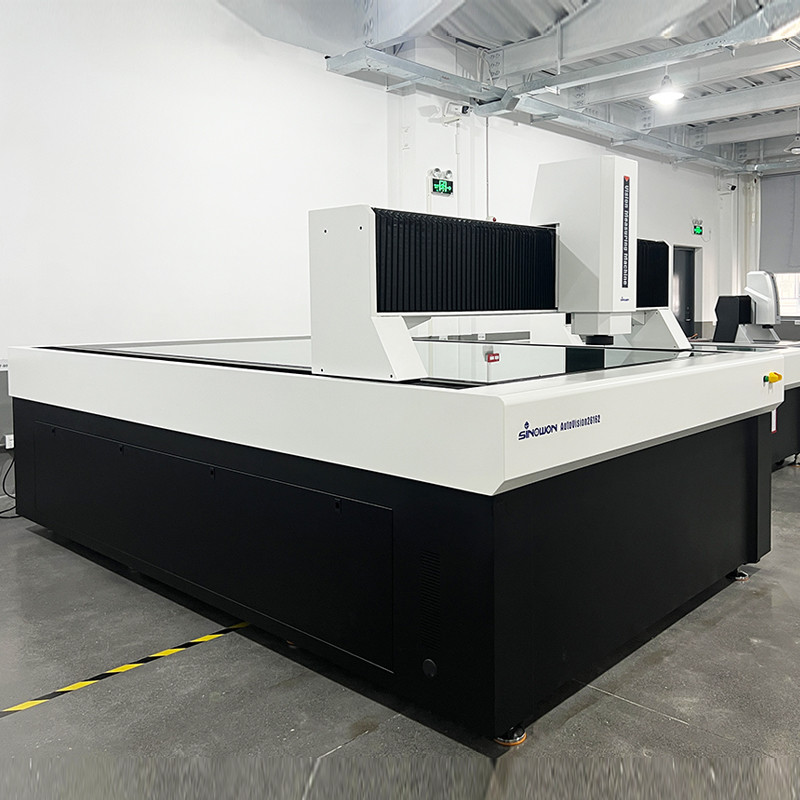

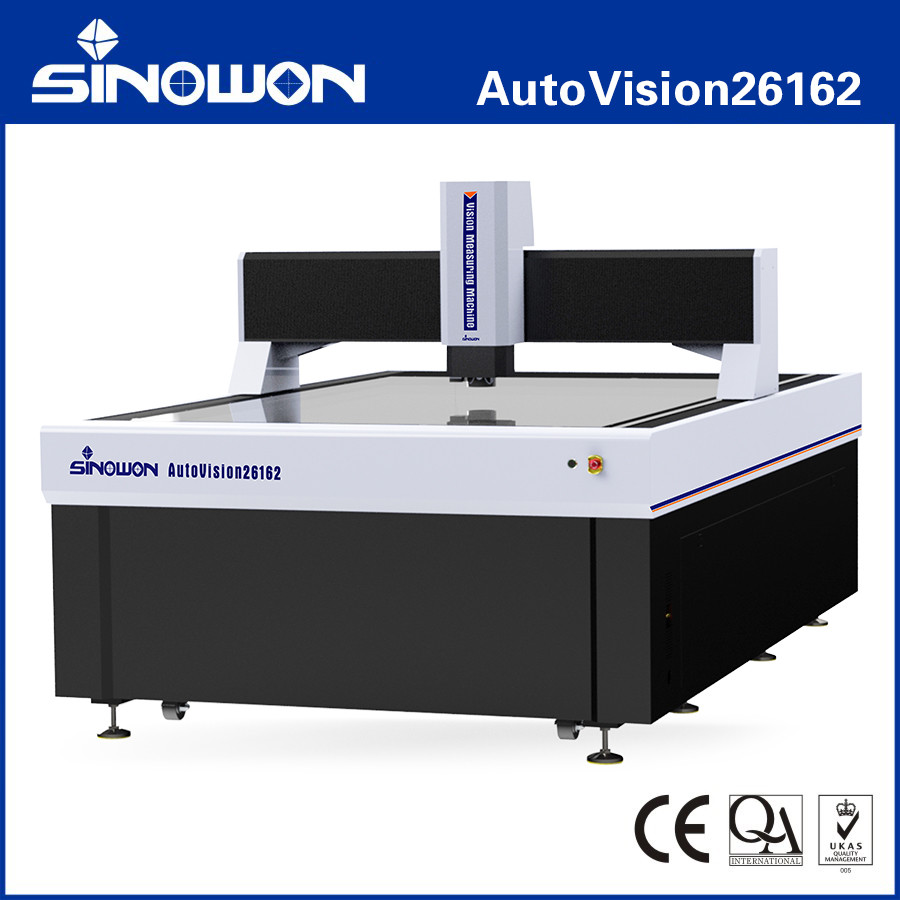

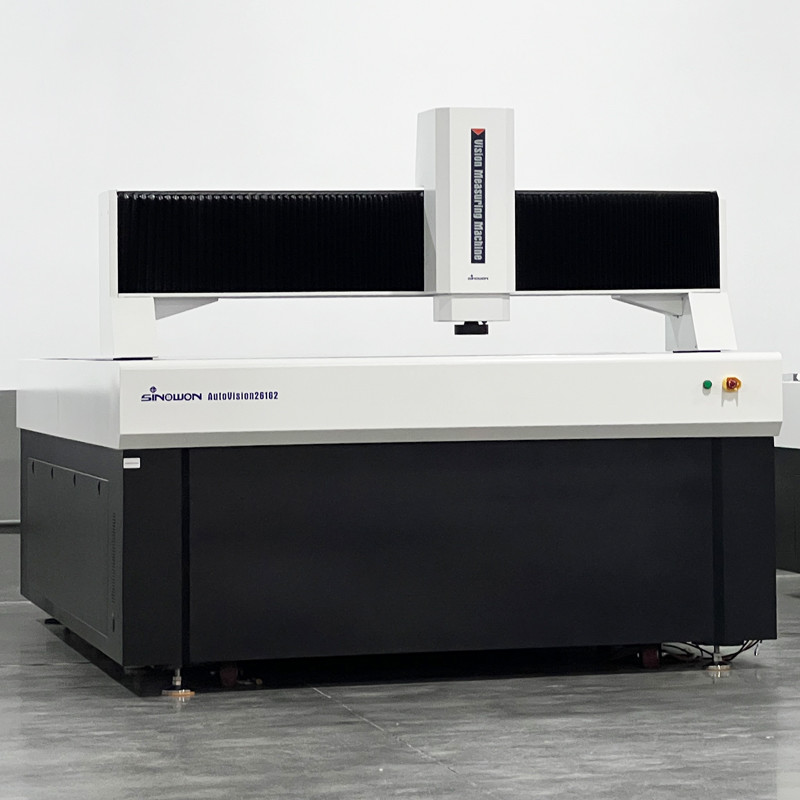

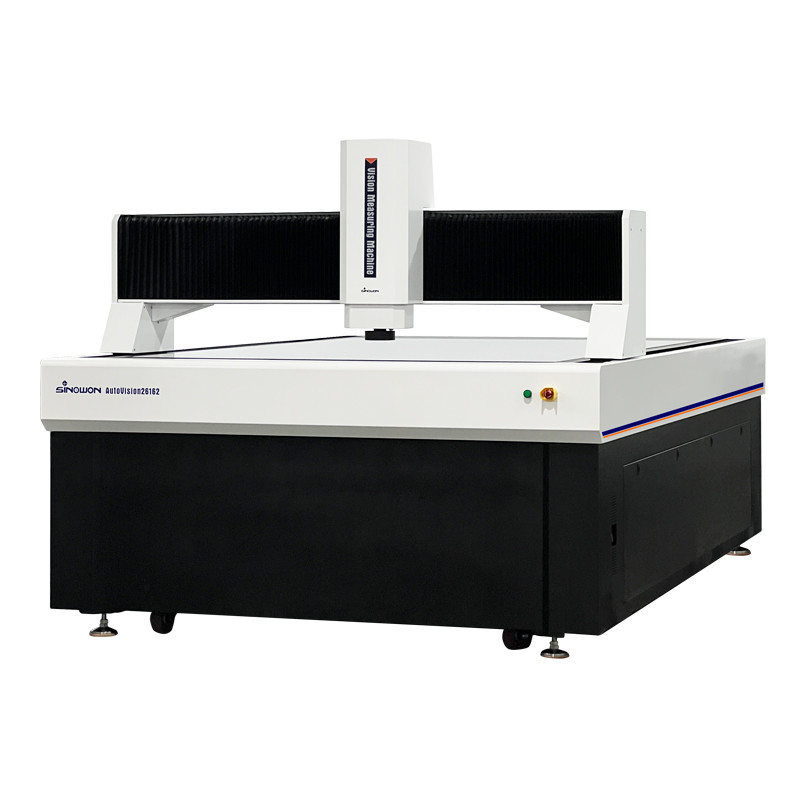

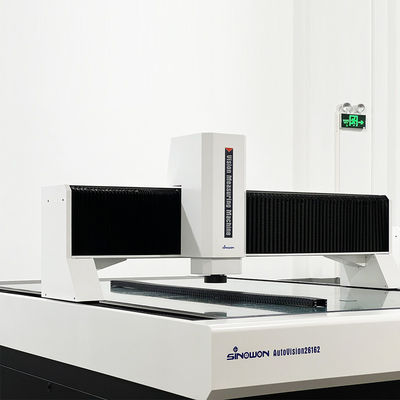

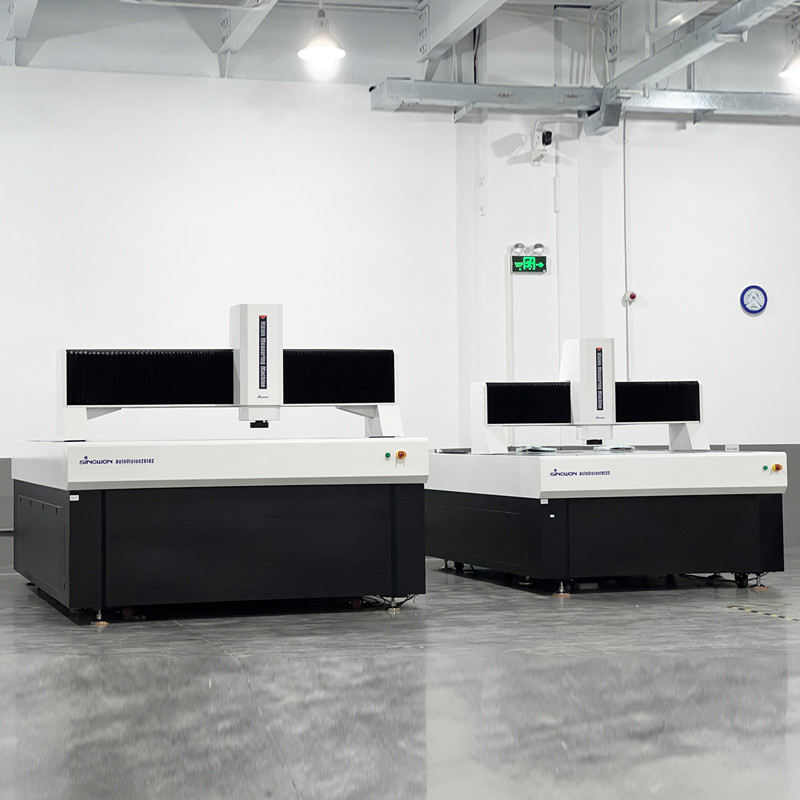

Máy đo tầm nhìn tự động siêu lớn chính xác cao
AutoVision26162Dòng
Sản phẩm giới thiệu:
AutoVision là một thiết bị đo thị giác tự động có độ chính xác cao được thiết kế cho các phép đo chính xác cao và quy mô lớn.đo đạc phần làm việc tĩnh, đảm bảo độ chính xác đo lường và ổn định, phù hợp với ngành công nghiệp điện tử, thiết bị y tế và dụng cụ, đo lường LCD và hàng không vũ trụ và các ngành công nghiệp khác.
Đặc điểm sản phẩmc:
Thông số kỹ thuật:
| Hàng hóa | Máy nhìn tự động siêu lớn, chính xác cao, dòng AutoVision | ||
| Mô hình | AutoVision26162 | ||
| Đi bộ trục X/Y (mm) | 2600*1600 | ||
| Hành trình trục Z (mm) | 200 | ||
| X/Y/ZAxis Linear Scale (um) | Mở Ruler Grating, độ phân giải: 0.1um | ||
| Hướng dẫn tuyến tính | Trục X | 260N.m Động cơ nâng cao từ tính đẩy với INA Đức dẫn đường tuyến tính kép | |
| Trục Y | 1100N.m Động cơ trượt từ tính kép với INA Đức Hướng dẫn tuyến tính bốn lần và mã hóa lưới kép | ||
| Trục Z | Panasonic 400W AC Servo Motor với phanh và INA Đức Hướng dẫn tuyến tính kép | ||
| Chế độ hoạt động | Joystick điều khiển, hoạt động chuột, chương trình phát hiện tự động | ||
| Độ chính xác* (um) | Trục XY:≤4.0+L/200 | ||
| Trục Z:≤5.0+L/200 | |||
| Khả năng lặp lại (um) | 2m | ||
| Hệ thống chiếu sáng | Bề đường | Ánh sáng đường viền song song LED | |
| Bề mặt | 0~255 Ánh sáng bề mặt LED 5 vòng 8 phân vùng có thể điều chỉnh không bước | ||
| Hệ thống video** | Máy ảnh màu kỹ thuật số độ nét cao | ||
| 8.3X Motorized Zoom Lens; Optical Magnification: 0.6X ~ 5.0X; Video Magnification: 20X ~ 170X (21 ′′ màn hình) | |||
| Phần mềm đo lường | iĐánh giá | ||
| Hệ điều hành | Hỗ trợ hệ điều hành WIN10/11-32/64 bit | ||
| Ngôn ngữ | Tiếng Anh, Trung Quốc đơn giản, Trung Quốc truyền thống, các ngôn ngữ khác có thể được thêm vào | ||
| Môi trường làm việc | Nhiệt độ 20 °C ± 2 °C, thay đổi nhiệt độ < 1 °C / Hr; độ ẩm 30% ~ 80% RH; rung động < 0,02g, ≤ 15Hz | ||
| Cung cấp điện | AC220V/50Hz; 110V/60Hz | ||
| Chiều độ (WxDxH) | 3572*2170*1926 | ||
| Trọng lượng ròng (kg) | 6500 | ||
Lưu ý:
L là chiều dài đo ((mm), độ chính xác cơ học của trục Z và độ chính xác lấy nét có liên quan rất nhiều đến bề mặt của mảnh làm việc.
Lớn là giá trị gần đúng, nó liên quan đến kích thước của màn hình và độ phân giải.
Trường nhìn ((mm) = (chân ngang*Màn ngang*Đường thẳng đứng)
Mô hình cấu hình sản phẩm Mô tả ((Ví dụ với AutoVision 26162):
| Nhóm sản phẩm | 2.5D | 3D | 2.5D | 3D |
| Hàng hóa |
2.5D Tầm nhìn tự động Máy đo |
Máy đo tiếp xúc và tầm nhìn 3D tự động | 2Máy đo laser tự động 5D |
3D Multisensory tự động Máy đo |
| Mô hình | AutoVision26162A | AutoVision26162B | AutoVision26162C | AutoVision26162D |
| Loại | A | B | C | D |
| Ý nghĩa | Bộ cảm biến ống kính zoom quang học | Cảm biến ống kính zoom và cảm biến thăm dò tiếp xúc | Cảm biến ống kính zoom và cảm biến laser | Cảm biến ống kính zoom, cảm biến thăm dò tiếp xúc và cảm biến laser |
| Máy thăm dò liên lạc | Không có | MCP-Kit1 | Không có | MCP-Kit1 |
| Mô-đun laser | Không có | Không có | Omron Lazer | Omron Lazer |
| Phiên bản phần mềm | iMeasuring4.1 | iMeasuring4.2 | Đánh giá5.0 | Đánh giá5.1 |
Mô hình và thông số kỹ thuật của máy đo tầm nhìn tự động trên cầu di chuyển:
| Mô hình | Mã# | Mô hình | Mã# | Mô hình | Mã# | Mô hình | Mã# |
| AutoVision432A |
523-180H |
AutoVision542A | 523-180J | AutoVision652A | 523-180K | AutoVision862A | 523-180L |
| AutoVision432B | 523-280H | AutoVision542B | 523-280J | AutoVision652B | 523-280K | AutoVision862B | 523-280L |
| AutoVision432C | 523-380H | AutoVision542C | 523-380J | AutoVision652C | 523-380K | AutoVision862C | 523-380L |
| AutoVision432D | 523-480H | AutoVision542D | 523-480J | AutoVision652D | 523-480K | AutoVision862D | 523-480L |
| Mô hình | Mã# | Mô hình | Mã# | Mô hình | Mã# | Mô hình | Mã# |
| AutoVision1082A | 523-180M | AutoVision12102A | 523-180N | AutoVision15122A | 523-180P | AutoVision18122A | 523-180Q |
| AutoVision1082B | 523-280M | AutoVision12102B | 523-280N | AutoVision15122B | 523-280P | AutoVision18122B | 523-280Q |
| AutoVision1082C | 523-380M | AutoVision12102C | 523-380N | AutoVision15122C | 523-380P | AutoVision18122C | 523-380Q |
| AutoVision1082D | 523-480M | AutoVision12102D | 523-480N | AutoVision15122D | 523-480P | AutoVision18122D | 523-480Q |
| Mô hình | Mã# | Mô hình | Mã# | Mô hình | Mã# | Mô hình | Mã# |
| AutoVision26162A | 523-180R | SinoVision342A | 528-180H | SinoVision452A | 528-180J | SinoVision562A | 528-180K |
| AutoVision26162B | 523-280R | SinoVision342B | 528-280H | SinoVision452B | 528-280J | SinoVision562B | 528-280K |
| AutoVision26162C | 523-380R | SinoVision342C | 528-380H | SinoVision452C | 528-380J | SinoVision562C | 528-380K |
| AutoVision26162D | 523-480R | SinoVision342D | 528-480H | SinoVision452D | 528-480J | SinoVision562D | 528-480K |
Cây cầu di chuyển Máy đo thị giác tự động Bảng hướng dẫn không gian đo:
| Du lịch | Mô hình | Độ chính xác | X Trục Di chuyển mm | Y axis Travelmm | Trục Z Đi bộ tiêu chuẩn mm | Tối đa trục Z Chuyến đi tùy chỉnh mm | |
| E1x,y | E1z | ||||||
| 300X400X200 | SinoVision342 | 1.2+L/200 | 3.0+L/200 | 400 | 300 | 200 | 400 |
| 400X500X200 | SinoVision452 | 500 | 400 | 200 | 400 | ||
| 500X600X200 | SinoVision562 | 600 | 500 | 200 | 400 | ||
| 400X300X200 | AutoVision432 | 1.8+L/200 | 4.0+L/200 | 300 | 400 | 200 | 400 |
| 500X400X200 | AutoVision542 | 400 | 500 | 200 | 400 | ||
| 600X500X200 | AutoVision652 | 500 | 600 | 200 | 400 | ||
| 800X600X200 | AutoVision862 | 600 | 800 | 200 | 400 | ||
| 1000X800X200 | AutoVision1082 | 2.0+L/200 | 5.0+L/200 | 800 | 1000 | 200 | 300 |
| 1200X1000X200 | AutoVision12102 | 2.5+L/200 | 5.0+L/200 | 1000 | 1200 | 200 | 300 |
| 1500X1200X200 | AutoVision15122 | 3.0+L/200 | 5.0+L/200 | 1200 | 1500 | 200 | 300 |
| 1800X1200X200 | AutoVision18122 | 3.5+L/200 | 5.0+L/200 | 1200 | 1800 | 200 | 200 |
| 2000X1500X200 | AutoVision20152 | 4.0+L/200 | 5.0+L/200 | 1500 | 2000 | 200 | 200 |
| 2600X1600X200 | AutoVision26162 | 1600 | 2600 | 200 | 200 | ||
