Chẩn đoán độ cứng siêu âm Kiểm tra độ cứng quả bóng thép Giải pháp đo lường

Chẩn đoán độ cứng siêu âm Kiểm tra độ cứng quả bóng thép Giải pháp đo lường

I. Các mẫu thử và các yêu cầu:

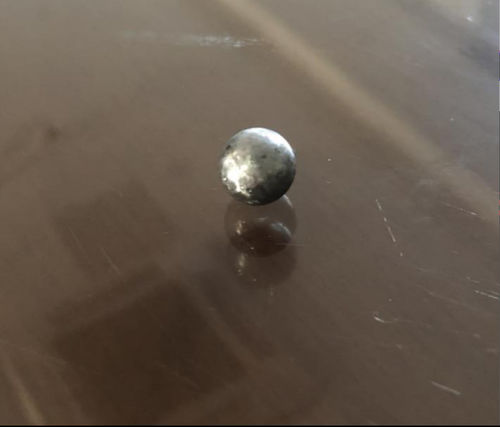

Các mẫu: Quả cầu thép (Hình 1)

Vật liệu: Thép

Kích thước quả bóng thép: 11mm

Yêu cầu: Cần kiểm tra độ cứng của sản phẩm quả bóng thép.

Hình 1 Hình vẽ vật lý của mẫu

II. Những thách thứcFđược ghi nhận bởiCcác tài khoản:

Cơ thể của máy kiểm tra độ cứng Rockwell máy tính để bàn truyền thống là tương đối nặng, thường được sử dụng cho phép đo trong phòng thí nghiệm, hốc lớn sau khi đo,và quả bóng thép không còn được sử dụng cho hàng hóa, và chỉ có thể bị phế hủy, vì vậy nó chỉ phù hợp với việc lấy mẫu ngẫu nhiên thử nghiệm độ cứng phá hoại, và không phù hợp cho người dùng thực hiện kiểm tra độ cứng quy mô lớn của các mảnh làm việc tại chỗ.

Máy kiểm tra độ cứng Vickers đòi hỏi người vận hành, hiệu quả thấp và không phù hợp với khách hàng để kiểm tra các sản phẩm có khối lượng lớn.

Máy kiểm tra độ cứng Leeb di động sử dụng nguyên tắc va chạm Leeb để đo độ cứng của sản phẩm, có yêu cầu cao đối với kích thước và trọng lượng của mảnh được đo,và chỉ có thể đo các mảnh lớn và vừa (yêu cầu lý thuyết là 5kg)Nó không thể đo đạc các bộ phận đặc biệt có hình dạng, các bộ phận nhỏ, các bộ phận mỏng (bao gồm sơn điện, lớp phủ phun, lớp nitride, v.v.).nó không thể đo độ cứng của các quả bóng thép với một Leeb máy kiểm tra độ cứng.

Người quản lý chất lượng của khách hàng đã phải đối mặt với thách thức của việc thiếu thiết bị kiểm tra để kiểm tra đầy đủ độ cứng của các mảnh và muốn tìm mộtdung dịch đo độ cứng không phá hủy.

III. Giải pháp:

Dựa trên những thách thức hiện tại của khách hàng, chúng tôi quyết định sử dụng một máy đo độ cứng siêu âm để đo mẫu vật.

Thời gian đo đơn của máy kiểm tra độ cứng siêu âm là khoảng 4 giây/thời gian, which is more than 17 times higher than the measurement efficiency of the desktop Rockwell hardness tester and more than 40 times higher than the measurement efficiency of the desktop Vickers hardness tester.

Độ kính nhô sau khi đo bằng máy kiểm tra độ cứng siêu âm là 0,026 mm. Độ kính nhô sau khi đo bằng máy kiểm tra độ cứng Rockwell là 0.484 mm (xem hình 2 về vết thâm)Sau khi đo bằng máy kiểm tra độ cứng siêu âm, nó sẽ không ảnh hưởng đến việc lắp ráp và sử dụng tiếp theo của người dùng.

Máy kiểm tra độ cứng siêu âm của Sinowon Precision áp dụng lực thử nghiệm tải nhỏ,có thể đo độ cứng crôm của cuộn bộ đệm pin trong các lô mà không làm hỏng đồ làm việc sau khi hiệu chuẩn, để đảm bảo hiệu quả chất lượng sản xuất của sản phẩm.

Hình 2.Sử dụng kính hiển vi độ nét cao Sinowon VM-500 để phóng to 412 lần để quan sát sự so sánh giữa đường hạch đo độ cứng siêu âm và đường kính hạch đo độ cứng Rockwell

Kết quả thử nghiệm:

Chúng tôi đã kiểm tra giá trị độ cứng của các mẫu bằng cách sử dụng máy kiểm tra độ cứng vi mô, máy kiểm tra độ cứng Rockwell và máy kiểm tra độ cứng siêu âm.

V. Kiểm traKết luận:

Thông qua phân tích dữ liệu trên, các kết luận sau đây được rút ra:

Máy kiểm tra độ cứng siêu âm SU-300 có thể kiểm tra đầy đủ độ cứng của mẫu quả bóng thép và nhanh chóng sàng lọc các sản phẩm không đáp ứng tiêu chuẩn độ cứng.

Máy kiểm tra độ cứng siêu âm có những lợi thế của tốc độ cao, khả năng di chuyển và độ chính xác cao. Nó có thể giải quyết nhiều sự bất thường, các mảnh lớn,và các mảnh làm việc không thể được kiểm tra bằng máy kiểm tra độ cứng BenchtopNó có thể được sử dụng để kiểm tra độ cứng tại chỗ của một lượng lớn các mảnh hoàn thành, và không cần phải lo lắng về vấn đề phế liệu sản phẩm sau khi kiểm tra độ cứng.

Máy kiểm tra độ cứng siêu âm sử dụng một lực thử nghiệm tải nhỏ để đo các mảnh công việc mỏng hơn mà máy kiểm tra độ cứng Leeb không thể đo, chẳng hạn như tấm mỏng, ống có tường mỏng, lớp điện áp,Sơn xịt, bề mặt nitriding, bề mặt carburized, và độ cứng bề mặt khác.nó lý tưởng cho người dùng cao cấp không cần làm hỏng bề mặt sản phẩm, và có thể thực hiện đo độ cứng mà không làm hỏng sản phẩm hoàn thành.

Với phần mềm xử lý dữ liệu SPC, nó hỗ trợ dữ liệu trực tuyến và dữ liệu lịch sử để nhận thống kê, dữ liệu đo lường trực quan hóa, hiển thị biểu tượng trực quan, có thể đặt giới hạn trên và dưới,làm nổi bật các bất thường, hỗ trợ báo cáo tiết kiệm và xuất khẩu, và dữ liệu thử nghiệm có thể được theo dõi.

Máy kiểm tra độ cứng siêu âm loạt Sinowon Precision SU-300 cung cấp một giải pháp kiểm tra độ cứng tại chỗ hiệu quả cho sản xuất công nghiệp hiện đại.Trong khi cải thiện kiểm soát chất lượng của doanh nghiệp, nó làm giảm tổn thất của doanh nghiệp và tăng lợi nhuận của doanh nghiệp.
