Giải pháp đo độ cứng ống thép không gỉ bằng máy đo độ cứng siêu âm chính xác
I. Thử nghiệmMẫu vật vàTêu cầu:
Vật liệu: Ống thép không gỉ (Hình 1).
Đường kính sản phẩm: 10-20mm
Yêu cầu độ cứng đo 130~220HV
Yêu cầu thử nghiệm: kiểm tra toàn diện trực tuyến
Thiết bị sử dụng: Máy đo độ cứng siêu âm SU-400M (đầu dò 3N có động cơ)

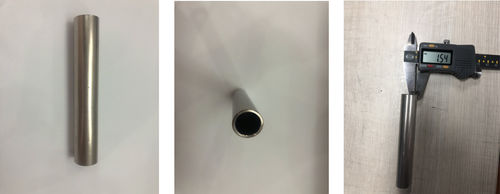

Hình 1. Bản vẽ vật lý của mẫu vật
II. CácCấn đềChính hiện tại:
1. Máy đo độ cứng Rockwell, máy đo độ cứng Brinell, máy đo độ cứng Vickers, hiệu quả đo thấp. Có một vết lõm đáng chú ý sau khi đo, vì vậy nó chỉ có thể được lấy mẫu.
2. Máy đo độ cứng Leeb di động sử dụng nguyên lý va đập Leeb để đo độ cứng của sản phẩm, có yêu cầu cao về kích thước và trọng lượng của vật liệu đo, và chỉ có thể đo các vật liệu lớn và vừa (yêu cầu lý thuyết là 5kg). Nó không thể đo các vật liệu có hình dạng đặc biệt, vật liệu nhỏ, vật liệu mỏng (bao gồm mạ điện, phun sơn, lớp nitrua, v.v.). Do đó, không thể kiểm tra độ cứng chrome của các trục bằng độ cứng Leeb.
Máy đo độ cứng siêu âm của Sinowon Precision áp dụng lực thử nghiệm nhỏ, có thể thực hiện kiểm tra toàn diện không phá hủy độ cứng của ống thép không gỉ mà không làm hỏng vật liệu sau khi hiệu chuẩn, đảm bảo hiệu quả chất lượng sản xuất của sản phẩm.
Khách hàng cũng muốn tìm một phương pháp đo độ cứng hiệu quả, không phá hủy để đo và sàng lọc nhanh chóng.
III. Giải pháp:
Dựa trên các vấn đề đo lường hiện tại, chúng tôi quyết định sử dụng máy đo độ cứng siêu âm để đo mẫu vật.
Vì thời gian đo một lần của máy đo độ cứng siêu âm là khoảng 6 giây/lần, hiệu quả tăng 17 lần so với máy đo độ cứng Rockwell để bàn. Và đường kính vết lõm sau khi đo bằng máy đo độ cứng siêu âm là 0,026mm, và đường kính vết lõm sau khi đo bằng máy đo độ cứng Rockwell là 0,484mm (xem Hình 2 để biết vết lõm). Sau khi sử dụng máy đo độ cứng siêu âm, nó không ảnh hưởng đến việc lắp ráp và sử dụng sau này của người dùng.
Hình 2. Sử dụng kính hiển vi độ nét cao VM-500 của Sinowon để phóng to 412 lần để quan sát sự so sánh đường kính vết lõm đo độ cứng siêu âm và vết lõm đo độ cứng Rockwell
IV. So sánhĐết quảThử nghiệm vớiMáy đoĐickersVàMáy đoĐộ
C
| 154 | 141 | 148 | 13 | Máy đo độ cứng siêu âm SU-400M | (lực thử 300gf) | Số lần thử nghiệm | 1 |
| 2 | 3 | 4 | 5 | Giá trị trung bình (HV) | Độ lặp lại (HV) | Giá trị độ cứng | 149 |
147150
| 154 | 141 | 148 | 13 | Máy đo độ cứng siêu âm SU-400M | (lực thử 300gf) | Số lần thử nghiệm | 1 |
| 2 | Giá trị độ cứng | 4 | 5 | Giá trị trung bình (HV) | Độ lặp lại (HV) | Giá trị độ cứng | 144 |
146
143
151
139
144
12
Lưu ý: Các giá trị được đánh dấu màu đỏ là giá trị lớn nhất và nhỏ nhất của cùng một mẫu được đo 5 lần.
Hình ảnh đo trường của máy đo độ cứng Micro Vickers:
