Kiểm tra độ cứng siêu âm chính xác Phương pháp đo độ cứng pin năng lượng mới

I. Kiểm traMẫu vật vàĐêu cầu:

Vật liệu: Trục cán phôi pin năng lượng mới (Hình 1).

Đường kính sản phẩm: 800mm

Độ dày mạ crôm: mạ 200μm

Độ nhám: Ra 0.006um

Độ đảo hướng tâm: 2um

Yêu cầu đo: Đo độ cứng crôm của trục cán phôi pin

Thiết bị sử dụng: Máy đo độ cứng trục SU-300M

Hình 1. Trục cán phôi pin

II. Thách thức mà khách hàng gặp phải:

1. Máy đo độ cứng Rockwell, máy đo độ cứng Brinell, máy đo độ cứng Vickers, sản phẩm quá lớn để đo trực tiếp. Cần phải đo sản phẩm sau khi cắt, không hiệu quả và sản phẩm chỉ có thể bị loại bỏ sau khi phát hiện. Trong thực tế, phương pháp thử nghiệm này không phù hợp để kiểm tra hàng loạt.

2. Máy đo độ cứng Leeb di động sử dụng nguyên lý va đập Leeb để đo độ cứng của sản phẩm, có yêu cầu cao về kích thước và trọng lượng của vật liệu đo, và chỉ có thể đo các vật liệu lớn và vừa (yêu cầu lý thuyết là 5kg). Nó không thể đo các vật liệu có hình dạng đặc biệt, vật liệu nhỏ, vật liệu mỏng (bao gồm mạ điện, phun phủ, lớp nitrua, v.v.). Do đó, không thể kiểm tra độ cứng crôm của trục cán bằng độ cứng Leeb.

Quản lý chất lượng của khách hàng phải đối mặt với thách thức là thiếu thiết bị kiểm tra để kiểm soát độ cứng crôm của trục cán và muốn tìm một giải pháp đo độ cứng hiệu quả, không phá hủy.

III. Giải pháp:

Dựa trên những thách thức hiện tại của khách hàng, chúng tôi quyết định sử dụng máy đo độ cứng siêu âm để đo mẫu vật.

Thời gian đo đơn của máy đo độ cứng siêu âm là khoảng 4 giây/lần, cao hơn 17 lần so với hiệu quả đo của máy đo độ cứng Rockwell để bàn và cao hơn 40 lần so với hiệu quả đo của máy đo độ cứng Vickers để bàn.

Đường kính vết lõm sau khi đo bằng máy đo độ cứng siêu âm là 0,026mm. Đường kính vết lõm sau khi đo bằng máy đo độ cứng Rockwell là 0,484 mm (xem Hình 2 để biết vết lõm). Sau khi đo bằng máy đo độ cứng siêu âm, nó sẽ không ảnh hưởng đến việc lắp ráp và sử dụng sau này của người dùng.

Máy đo độ cứng siêu âm của Sinowon Precision sử dụng lực thử nghiệm nhỏ, có thể đo độ cứng crôm của trục cán phôi pin theo lô mà không làm hỏng vật liệu sau khi hiệu chuẩn, để đảm bảo hiệu quả chất lượng sản xuất của sản phẩm.

Hình 2. Sử dụng kính hiển vi độ nét cao VM-500 của Sinowon để phóng to 412 lần để quan sát sự so sánh giữa đường kính vết lõm đo độ cứng siêu âm và vết lõm đo độ cứng Rockwell

IV. Kiểm traĐết quả.

Thống kê và phân tích dữ liệu đo bằng máy đo độ cứng siêu âm trên các mẫu trục.

Lưu ý: Các giá trị được đánh dấu màu đỏ là giá trị lớn nhất và nhỏ nhất của cùng một mẫu vật được đo 6 lần.

Thời gian kiểm tra là khoảng 4 giây, xem video kiểm tra để biết chi tiết.

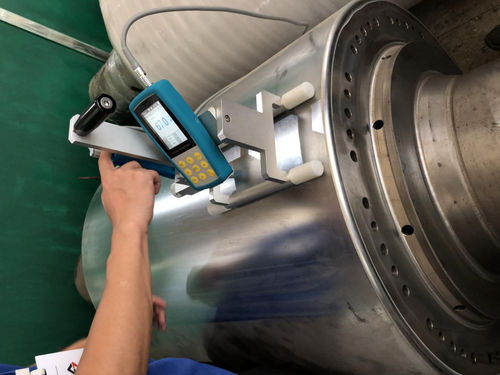

V. Kiểm traHình ảnh

VI. Kiểm traKết luận:

Thông qua phân tích dữ liệu trên, các kết luận sau được rút ra:

Máy đo độ cứng siêu âm có thao tác đơn giản, độ ổn định cao và chỉ cần chuẩn bị một mẫu xử lý bề mặt cùng vật liệu với sản phẩm được kiểm tra, có thể đạt được phép đo độ cứng chính xác.

Máy đo độ cứng siêu âm có những ưu điểm như tốc độ nhanh, tính di động, độ chính xác cao, v.v., có thể giải quyết nhiều vật liệu không đều, vật liệu lớn và vật liệu không thể kiểm tra bằng máy đo độ cứng để bàn. Nó có thể được sử dụng để kiểm tra độ cứng tại chỗ của số lượng lớn vật liệu đã hoàn thành và không cần phải lo lắng về vấn đề loại bỏ sản phẩm sau khi kiểm tra độ cứng.

Máy đo độ cứng siêu âm sử dụng lực thử nghiệm nhỏ để đo các vật liệu mỏng hơn mà máy đo độ cứng Leeb không thể đo được, chẳng hạn như tấm mỏng, ống thành mỏng, lớp mạ điện, lớp phủ phun, bề mặt nitriding, bề mặt thấm cacbon và các độ cứng bề mặt khác. Không có vết lõm nào có thể nhìn thấy trên bề mặt của vật liệu sau khi thử nghiệm. Do đó, nó là lý tưởng cho những người dùng cao cấp, những người yêu cầu không làm hỏng bề mặt của sản phẩm và có thể thực hiện đo độ cứng mà không làm hỏng sản phẩm đã hoàn thành.

Với phần mềm xử lý dữ liệu SPC, nó hỗ trợ dữ liệu trực tuyến và dữ liệu lịch sử để nhận thống kê, dữ liệu đo được trực quan hóa, hiển thị biểu tượng trực quan, có thể đặt giới hạn trên và dưới, làm nổi bật các bất thường, hỗ trợ lưu và xuất báo cáo và dữ liệu thử nghiệm có thể được truy nguyên.

Máy đo độ cứng siêu âm dòng SU-300 của Sinowon Precision cung cấp một giải pháp kiểm tra độ cứng tại chỗ hiệu quả cho sản xuất công nghiệp hiện đại. Đồng thời cải thiện việc kiểm soát chất lượng của doanh nghiệp, nó làm giảm tổn thất của doanh nghiệp và tăng lợi nhuận của doanh nghiệp.

Các thông số sau có thể được đo bằng [máy đo độ cứng siêu âm SU-300M có động cơ với giá đỡ đặc biệt cho trục thăm dò có động cơ]:

1. Đánh giá chất lượng vật liệu: đo độ cứng có thể giúp đánh giá chất lượng vật liệu của trục. Độ cứng cao thường cho thấy vật liệu cứng hơn, có khả năng chống mài mòn và độ bền tốt hơn.

2. Đánh giá hiệu suất trục: Bằng cách đo độ cứng của trục, các đặc tính hiệu suất của nó có thể được đánh giá, chẳng hạn như khả năng chịu áp lực cao và tải nặng. Độ cứng càng cao, trục thường có thể chịu được áp lực và tải trọng lớn hơn.

3. Kiểm tra chất lượng mạ crôm: Mạ crôm là một lớp phủ bảo vệ thường được sử dụng, có thể cung cấp khả năng chống mài mòn và chống ăn mòn trên bề mặt của trục. Bằng cách đo độ cứng của lớp mạ crôm, chất lượng và độ dày của nó có thể được đánh giá để đảm bảo rằng nó có các đặc tính bảo vệ đầy đủ.

4. Kiểm soát chất lượng: Đo độ cứng là một phần quan trọng của việc kiểm soát chất lượng, có thể được sử dụng để đảm bảo tính nhất quán và tiêu chuẩn hóa trong quy trình sản xuất trục. Bằng cách đo độ cứng thường xuyên, bất kỳ trục không phù hợp nào có thể được phát hiện và các biện pháp thích hợp có thể được thực hiện để sửa chữa hoặc thay thế chúng
