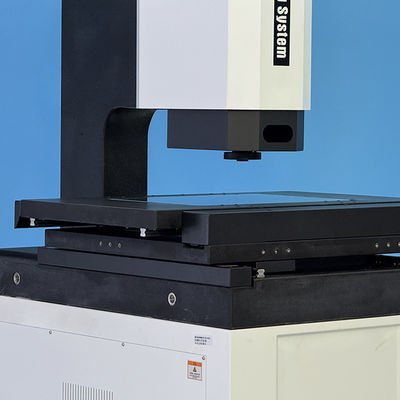

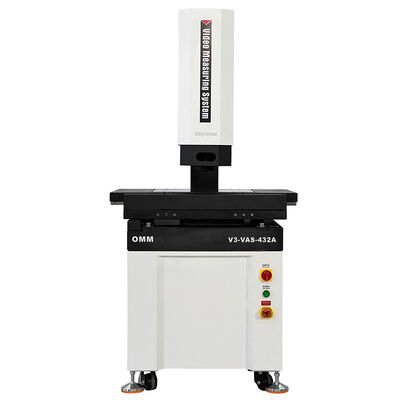

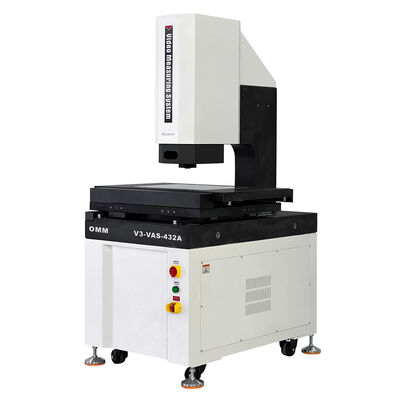

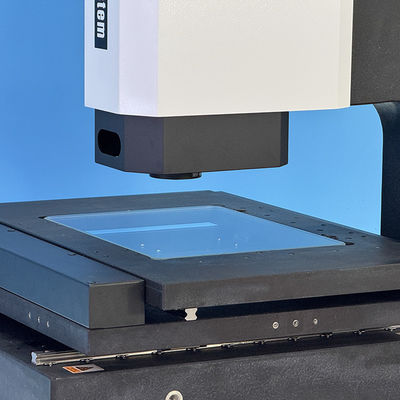

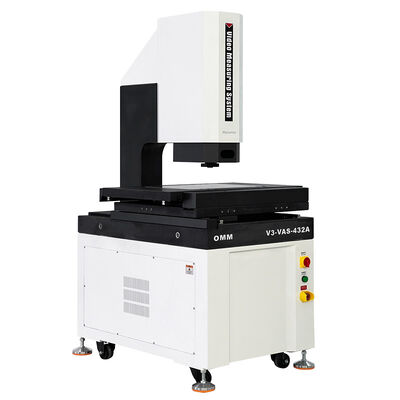

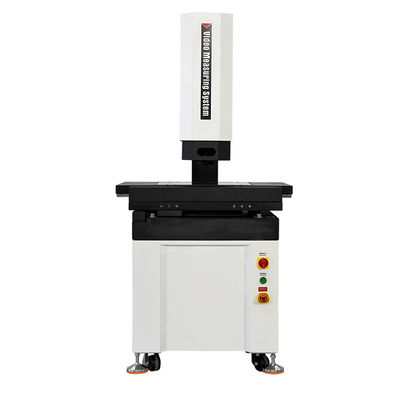

Hệ thống đo video tự động V3Dòng
Đặc điểm sản phẩm:
1. XYZ 3 trục CNC tự động điều khiển chính xác, định vị chính xác;
2. đá granite cơ sở và cột được áp dụng, ổn định tốt;
3. Đường sắt hướng dẫn tuyến tính chính xác, ốc vít và động cơ servo đảm bảo độ chính xác và ổn định của hệ thống chuyển động;
4. độ phân giải 0,5μm và dây cầm lưới chính xác cao đảm bảo sự ổn định và độ tin cậy của độ chính xác đo của hệ thống;
5. Máy ảnh kỹ thuật số độ phân giải cao để đáp ứng nhu cầu quan sát rõ ràng và đo chính xác;
6. 6.5X Zoom745 ống kính zoom quang định độ cao, zoom chính xác, chỉnh sửa pixel một lần;
7. Nguồn ánh sáng bề mặt LED 5 vòng, 8 vùng và 40 kênh được điều khiển theo chương trình và hệ thống nguồn ánh sáng đường viền LED song song, nhận ra mức độ sáng 256 cấp độ một cách thông minh;
8Phần mềm đo hình ảnh tự động là mạnh mẽ và dễ vận hành.
Thông số kỹ thuật:
| Hàng hóa | Hệ thống đo video tự động V3Dòng | ||||
| mô hình | V3-322 | V3-432 | V3-542 | V3-652 | |
| Di chuyển trục X/Y (mm) | 300*200 | 400*300 | 500*400 | 600*500 | |
| E1x, y(um) | 2.5+L/200 | 3+L/200 | 3+L/200 | 4+L/200 | |
| E2xy ((um) | 3+L/200 | 3.5+L/200 | 4+L/200 | 5+L/200 | |
|
E1z điểm đơn độ chính xác (um) |
4+L/200 | 5+L/200 | 5+L/200 | 5+L/200 | |
| Đi bộ theo trục Z (mm) | 200 (được chọn nâng lên 300mm/400mm) | ||||
| Phân giải cân | Đường cầm lưới kính chính xác cao với độ phân giải 0,5um. | ||||
| Vật liệu bàn làm việc | Đá đá | ||||
| Chế độ dẫn đường | Đường sắt hướng dẫn tuyến tính chính xác lớp P | ||||
| Loại ổ đĩa | Động cơ AC servo/Động cơ DC servo + Vít dẫn cuộn | ||||
| Phương thức hoạt động | Máy điều khiển từ xa, điều khiển chuột, lập trình phát hiện tự động | ||||
|
Ánh sáng Hệ thống |
Bề đường | Ánh sáng đường viền song song LED | |||
| Bề mặt | 0~255 Đèn bề mặt LED không bước điều chỉnh 8 Division | ||||
| Đồng trục | Đèn LED điểm sáng cao tùy chọn | ||||
| Hệ thống video | Máy ảnh kỹ thuật số có độ phân giải cao | ||||
| Zoom745 ống kính zoom thủ công với phóng to quang học 0,7X ~ 4,5X và phóng to video 28X ~ 180X. | |||||
| Phần mềm đo lường | Vismeasoft | ||||
| Hệ điều hành | Hỗ trợ hệ điều hành WIN10/11-32/64 bit. | ||||
| Ngôn ngữ | Tiếng Anh, Trung Quốc đơn giản, Trung Quốc truyền thống, các phiên bản ngôn ngữ khác có thể được thêm vào. | ||||
| Môi trường làm việc | Nhiệt độ là 20 °C 2 °C, và thay đổi nhiệt độ là ít hơn 1 °C / giờ; Độ ẩm 30% ~ 80% RH; Động lực < 0.02g, ≤15Hz. | ||||
| Cung cấp điện | 220V/50Hz/10A | ||||
| Gói máy | 0 ~ 30Kg (khả năng chịu đựng cuối cùng: 50Kg) | ||||
| Kích thước (WxDxH) mm | 789*636*1640 | 1033*820*1685 | 1213*940*1705 | 1453*1120*1725 | |
| Trọng lượng ròng (kg) | 396 | 466 | 560 | 796 | |
| Cấu hình tùy chọn | Ống kính phản hồi điện tử, ống kính zoom điện, đầu dò tiếp xúc, quang phổ điểm ánh sáng trắng, camera 3D, điều khiển từ xa không dây Bluetooth. | ||||
Nhận xét:
L đại diện cho chiều dài đo, bằng milimét, và độ chính xác đo lấy nét quang học của trục Z có mối tương quan lớn với độ thô bề mặt của mảnh cần đo.Giá trị Rz thô càng thấp, càng tốt độ chính xác lấy nét lặp đi lặp lại, và ngược lại.
Độ phóng to video là gần đúng và phụ thuộc vào kích thước và độ phân giải của màn hình.
Zoom745 series zoom lens có thể được trang bị kính lúp 0,5X và lúp 2X theo yêu cầu.
Mô hình cấu hình sản phẩm mô tả(Ví dụ với V3-322):
| Nhóm sản phẩm | 2.5D | 3D | 2.5D | 3D |
| Hàng hóa |
2.5D tự động Hệ thống đo video |
3D tự động Hệ thống đo liên lạc và video |
2.5D tự động Hệ thống đo laser và video |
3D tự động Nhiều giác quan Máy đo |
| Mô hình | V3-322A | V3-322B | V3-322C | V3-322D |
| Loại | A | B | C | D |
| Ý nghĩa |
Chiếc ống kính Optical Zoom Cảm biến |
Bộ cảm biến ống kính zoom và Cảm biến cảm biến. |
Bộ cảm biến ống kính zoom và Cảm biến laser |
Cảm biến ống kính zoom, liên lạc Cảm biến thăm dò và cảm biến laser |
| Máy thăm dò liên lạc | không có | MCP-Kit1 | không có | MCP-Kit1 |
| Cảm biến laser | không có | không có | WCS40416 | WCS40416 |
V3Mô hình và thông số kỹ thuật của hệ thống đo video tự động:
| Mô hình | Mã | Mô hình | Mã |
| V3-322A | 529-120G | V3-432A | 529-120H |
| V3-322B | 529-220G | V3-432B | 529-220H |
| V3-322C | 529-320G | V3-432C | 529-320H |
| V3-322D | 529-420G | V3-432D | 529-420H |
| Mô hình | Mã | Mô hình | Mã |
| V3-542A | 529-120J | V3-652A | 529-120K |
| V3-542B | 529-220J | V3-652B | 529-220K |
| V3-542C | 529-320J | V3-652C | 529-320K |
| V3-542D | 529-420J | V3-652D | 529-420K |
V3Hệ thống đo video tự động:
| Du lịch | Mô hình | Độ chính xác | Trục XDi chuyển mm | Vòng Y Di chuyển mm | Z Trục Di chuyển mm | Trục Z Di chuyển tùy chỉnh mm | |
| E1x,y | E1z | ||||||
| 300x200x200 | V3-322 | 2.5+L/200 | 4.0+L/200 | 300mm | 200mm | 200mm | 250mm |
| 400x300x200 | V3-432 | 3+L/200 | 5.0+L/200 | 400mm | 300mm | 200mm | 300mm |
| 500x400x200 | V3-542 | 3+L/200 | 5.0+L/200 | 500mm | 400mm | 200mm | 400mm |
| 600x500x200 | V3-652 | 4+L/200 | 5.0+L/200 | 600mm | 400mm | 200mm | 400mm |
SIG cũng có một camera cầu di động, với khoảng cách đi 2000x3000x400mm, và các khoảng cách đi và thông số kỹ thuật khác có thể được tùy chỉnh theo nhu cầu của khách hàng.
Phần mềm:
Phần mềm đo hình ảnh tự động VIMSOFT: giao diện trực quan và các chức năng mạnh mẽ giúp các nhiệm vụ đo lường hiệu quả.
1.Giao diện thân thiện với người dùng
Định dạng đơn giản: giao diện chính trình bày các chức năng cốt lõi bằng các nút, có thể được truy cập bằng một cú nhấp chuột. Người dùng có thể hoàn thành hầu hết các hoạt động đo bằng cách nhấp và kéo.
2.Khả năng đo hình học tiên tiến
l Tổng số nhân số đo:
l Hỗ trợ các yếu tố 2D / 3D: điểm, đường thẳng, vòm, vòng tròn, hình chữ nhật, hình elip, đường khóa (các đặc điểm vòng tròn dài), đường cong mở và đóng, mặt phẳng, xi lanh, nón, hình cầu, vv.
l Với đầu dò trục Z hoặc cảm biến dịch chuyển laser, các yếu tố ba chiều (chẳng hạn như bề mặt cong không gian) có thể được đo,và tọa độ / chiều dài / diện tích / khối lượng có thể được tính toán trực tiếp sau khi phát hiện cạnh.
l Khám sát cạnh chính xác:
l Lưu trữ cạnh yếu, hướng tìm kiếm có thể điều chỉnh, lọc tiếng ồn / cạnh bị hỏng
l Tự động lấy nét và đo chiều cao;
l Thông minh xác định mặt phẳng tiêu cự tốt nhất và thực hiện đo chiều cao / phẳng.
3.Giải pháp hiệu quả của sản phẩm lô phức tạp
l Đánh giá:
l Mảng phần tử: Sau khi đo một phần tử duy nhất, tất cả các tính năng tương đương được tạo tự động bằng cách dịch mảng.
l Đĩa công việc: tự động xử lý toàn bộ lô sau khi đo một mảnh duy nhất (hỗ trợ chế độ đơn / nhiều vật cố định)
L tích hợp CAD:
l Nó có thể được đo tự động bằng cách nhập bản vẽ CAD mà không cần lấy mẫu bằng tay (đặc biệt phù hợp với các bộ phận phức tạp / có hình dạng đặc biệt).
l Khảo sát so sánh:
l Đặt trước các đường tham chiếu/đường góc/vòng tròn để so sánh trong thời gian thực.
l Điều hướng bản đồ: ghép các hình ảnh quét / pixel để định vị chính xác các mảnh lớn hoặc nhiều tính năng.
4.Chương trình người dùng linh hoạt
L Quá trình tự động:
l Theo hoạt động của người dùng, chuỗi đo được tạo ra và việc thực hiện chương trình được kiểm soát.
l Bạn có thể chỉnh sửa trình tự các bước, chèn hoặc xóa các hoạt động, và tùy chỉnh dòng công việc.
L tối ưu hóa lô:
l Lặp lại nhiệm vụ để phát hiện một cạnh để giảm thiểu các hoạt động dư thừa.
5.Phân tích dung sai hình dạng và vị trí
* Hỗ trợ GD&T đầy đủ:
l Tính thẳng, tròn, phẳng, hình trụ, hồ sơ, vị trí, song song, dọc, đồng tâm, vv
l Tự động đánh dấu kết quả NG và xác định độ lệch thông qua biểu đồ trực quan.
6.Báo cáo dữ liệu và xuất khẩu
L báo cáo tùy chỉnh:
l Xuất khẩu Excel/Word/TXT định dạng (hỗ trợ tùy chỉnh mẫu Excel)
L đầu ra tương thích với CAD:
l Tạo tập tin DXF / IGS cho kỹ thuật ngược.
7.Tích hợp nhiều thiết bị
L nối rộng:
l Tương thích với các đầu dò, cảm biến laser, cảm biến ánh sáng trắng, cánh tay cơ học và các thiết bị khác để cải thiện độ chính xác của phép đo ba chiều.
