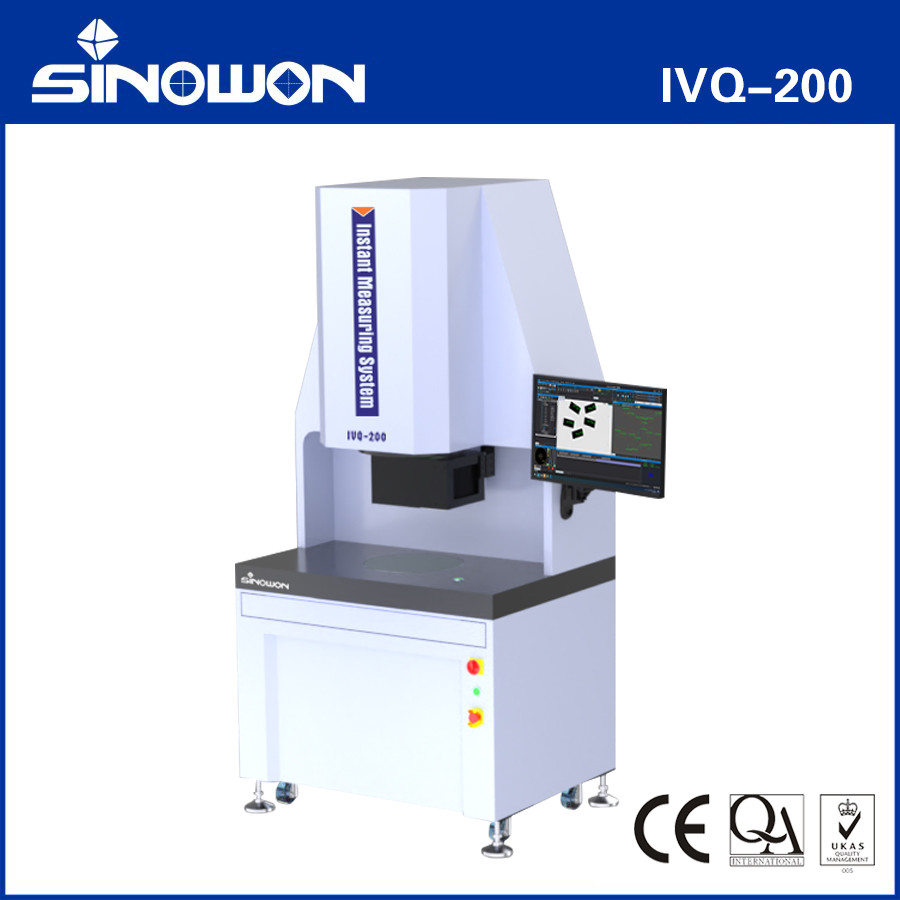

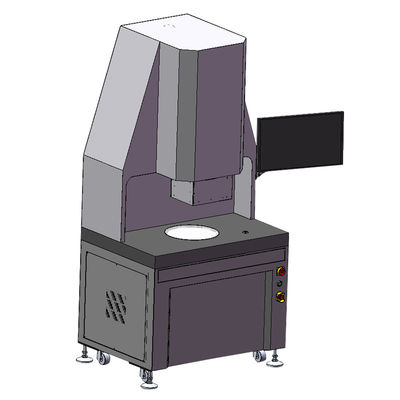

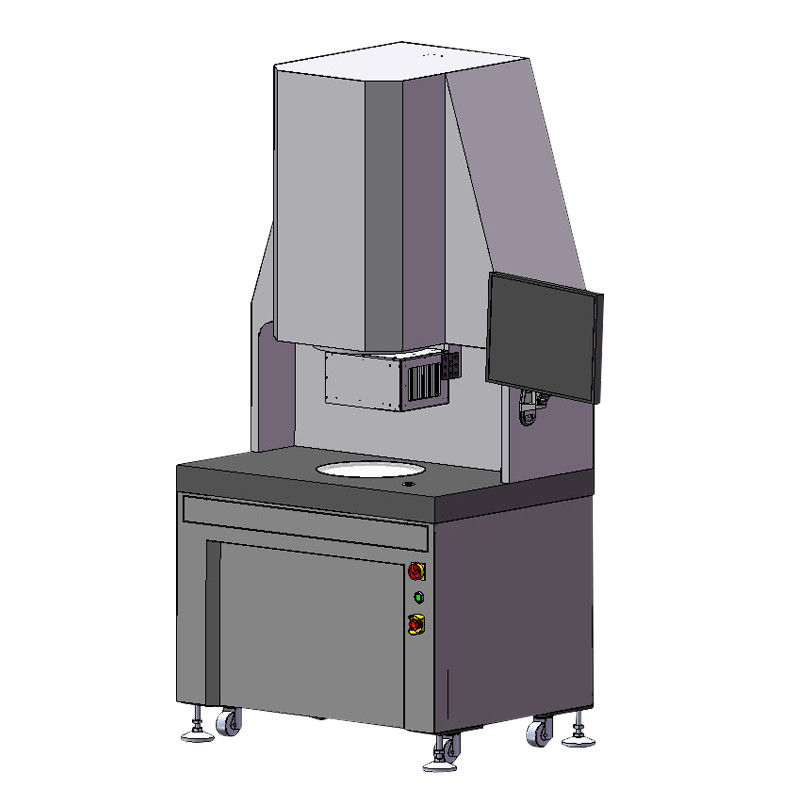

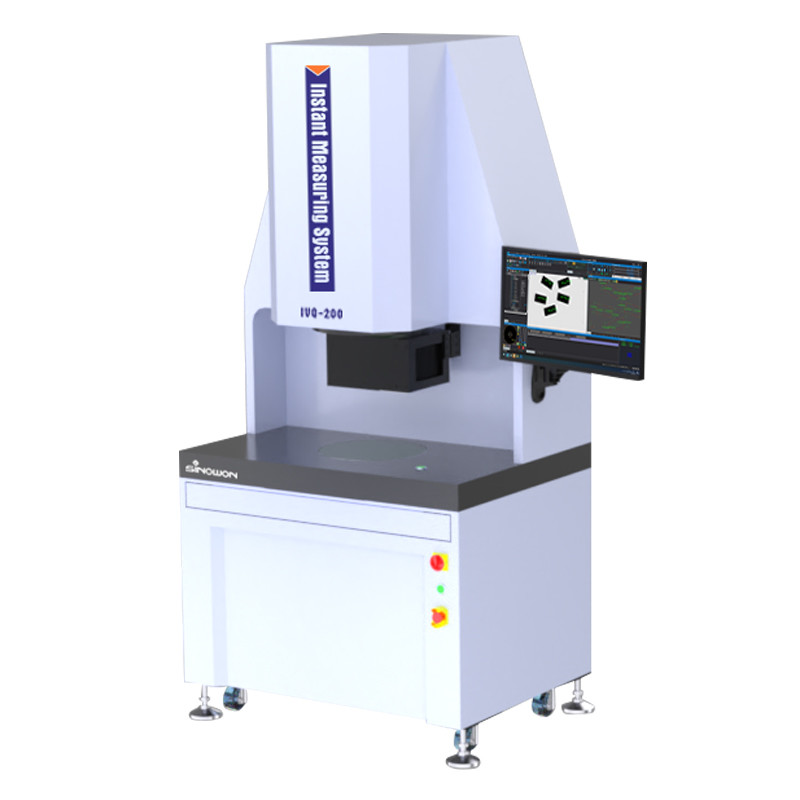

Hệ thống đo thị giác tức thời IVQ-200
Đặc điểm sản phẩmc:
● IVQ-200 là một hệ thống đo thị giác tức thời tuyệt vời của Sinowon với kích thước FOV lớn: 190x127x229mm và khoảng cách làm việc dài 355mm với DOF: 10mm, nó có thể đo kích thước 2D với chức năng chụp một lần.
● IVQ-200 không chỉ có thể đo kích thước của các điểm, đường thẳng, vòng tròn, vòm, góc, bán kính, đường kính, diện tích và chu vi, mà còn có thể đo các yếu tố hình học 2D như thẳng,hình tròn, đồng tâm, vuông, đối xứng, song song, và vị trí, vv
Thông số kỹ thuật:
| Hàng hóa | Hệ thống đo thị giác tức thời |
| Mô hình | IVQ-200 |
| Mã# | 500-200 |
| Trường nhìn (mm) | L190*W127*A229mm |
| Chế độ di chuyển trục Z | Tự động |
| Lượng phóng to của ống kính telecentric song phương | 0.069X |
|
Độ sâu trường (mm) |
10mm |
| Máy ảnh số | Monochrome 1 ′′ / 20MPixel |
| Lối đệm máy (Kg) | 25~50Kg |
| Độ chính xác đo | ±(3+L/50) μm |
| Khả năng lặp lại (μm) | ± 3,0μm |
| Nguồn ánh sáng | Nguồn ánh sáng đường viền song song LED |
| Hệ thống phần mềm | Sinowon Geomea phiên bản IVS |
| Hệ điều hành | Hỗ trợ hệ điều hành WIN10/11-32/64 bit. |
| Hệ thống máy tính | Dell 3000MT với 27 màn hình LCD |
| Ngôn ngữ hoạt động | tiếng Nga, tiếng Anh, tiếng Trung, vv |
|
Phạm vi di chuyển của trục Z (mm) |
80mm |
| Khoảng cách làm việc theo trục Z | 355mm |
| Kích thước (mm) | 1037*799*2057mm |
| Trọng lượng ròng | 330kg |
| Môi trường làm việc | Nhiệt độ là 20 °C 2 °C, và thay đổi nhiệt độ là ít hơn 1 °C / Hr; Độ ẩm 30% ~ 80% RH; Động <<0,02g, ≤15Hz |
| Cung cấp điện | 220V/50Hz/10A; 110V/60Hz/10A |
