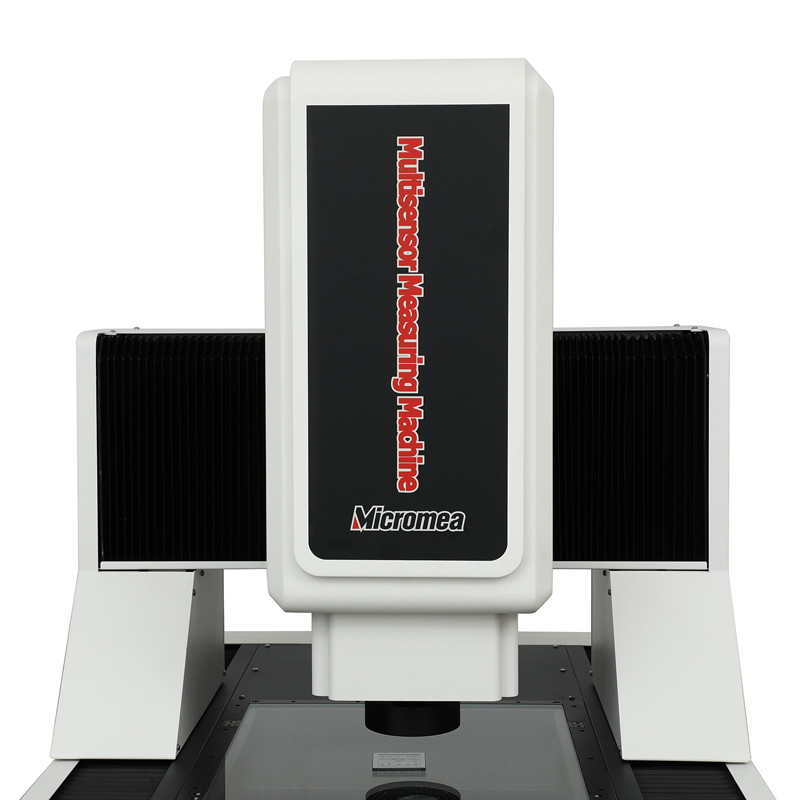

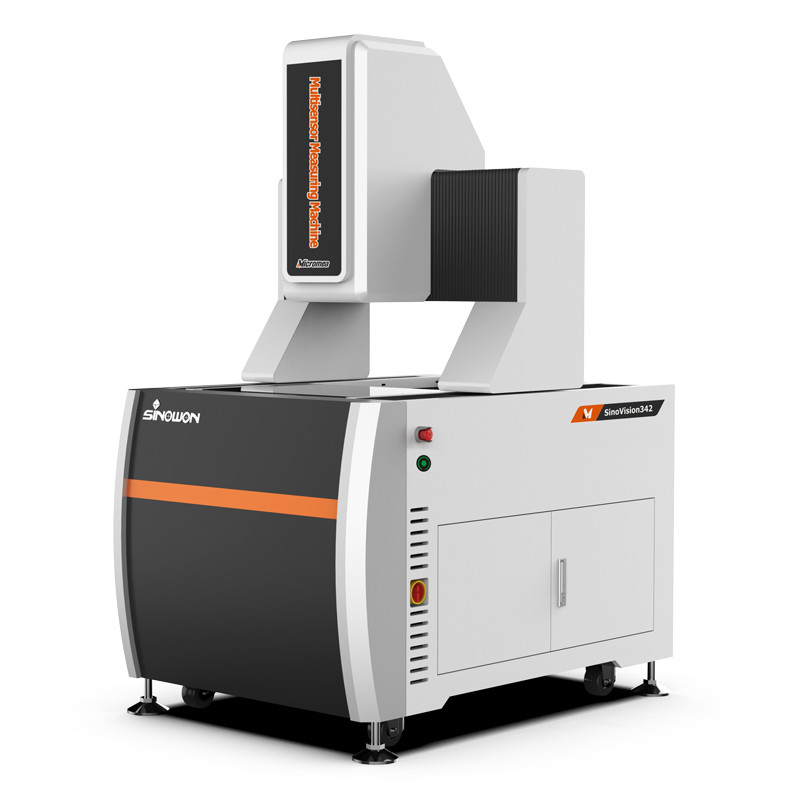

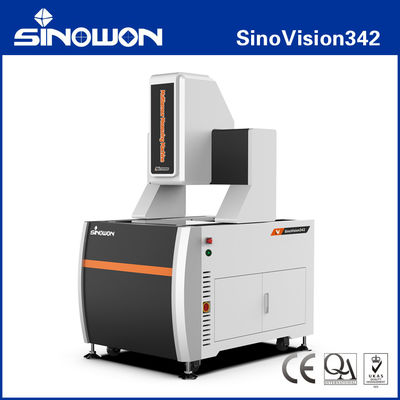

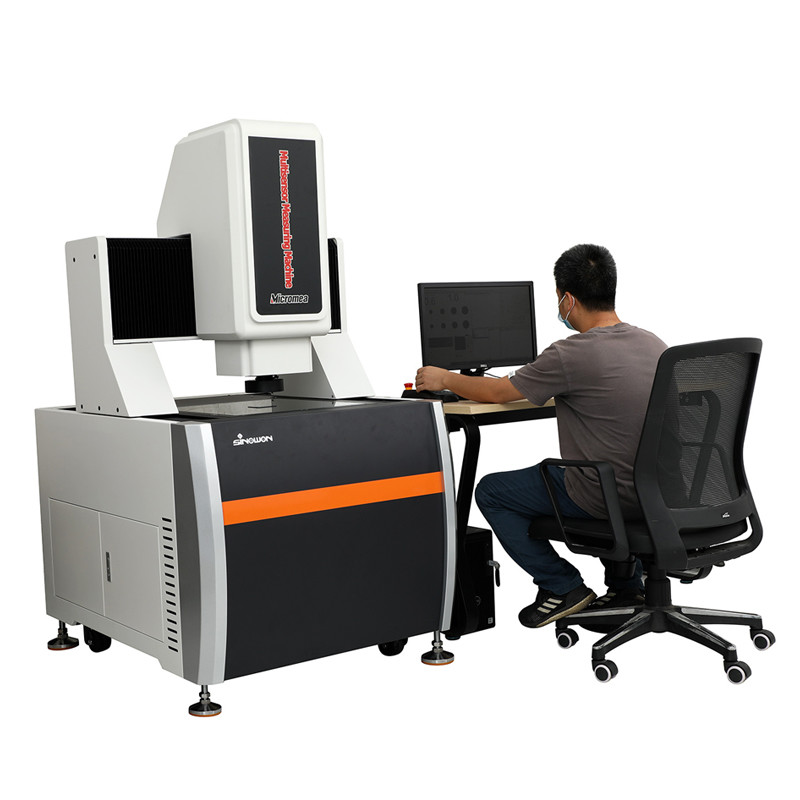

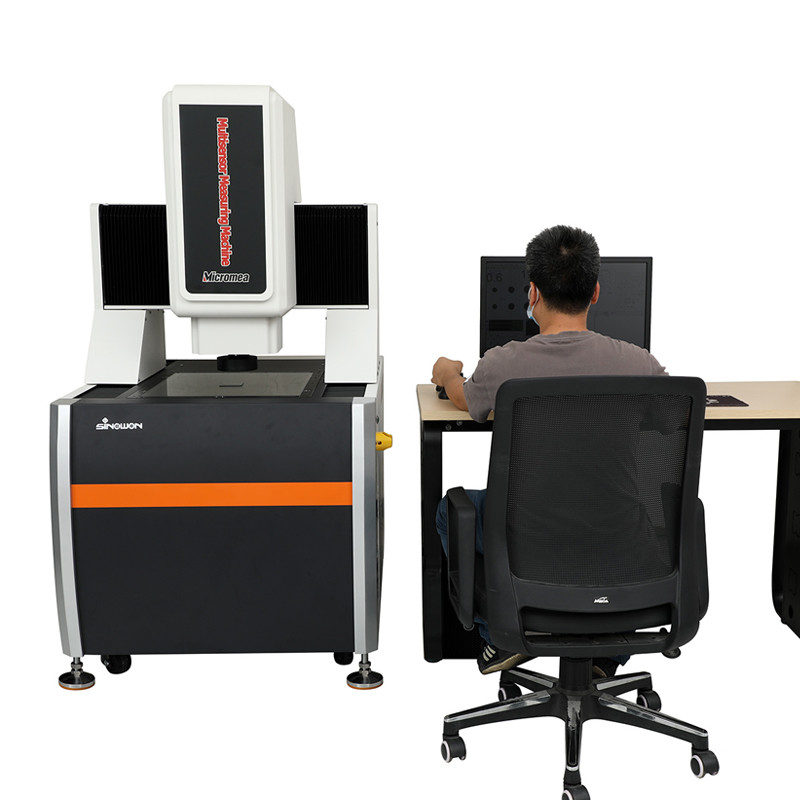

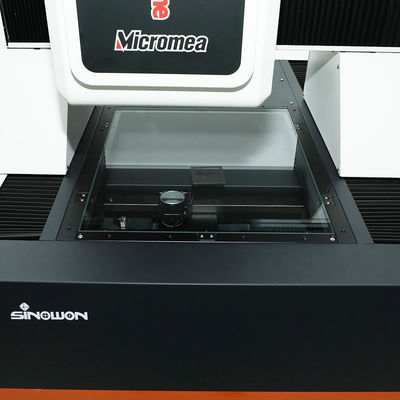

Máy đo hình ảnh tự động siêu chính xác SinoVision342 Series
Giới thiệu sản phẩm:
Được sử dụng rộng rãi trong đo lường chính xác trong các ngành công nghiệp khác nhau như máy móc, điện tử, khuôn mẫu, ép phun, phần cứng, cao su, dập chính xác, đầu nối, điện thoại di động, thiết bị gia dụng, bảng mạch in, thiết bị y tế, đồng hồ, dụng cụ, quân sự, điện, cầu, tàu, hàng không vũ trụ và các ngành công nghiệp khác, cuối cùng đạt được mục đích kiểm soát chất lượng.
Đặc điểm sản phẩm:Cấu trúc kiểu cầu di chuyển, đo lường ổn định;
Hàng hóa
| Máy đo hình ảnh tự động 2.5D | Model | |||
| Hành trình trục Y | 400 | 200 | 200 | |
| (300*400)mm | (400*500)mm | (500*600)mm | Hành trình trục Z | |
| 200mm | Thước đo tuyến tính trục X/Y/Z(mm) | |||
|
Độ phân giải: 0.1um |
Chế độ hướng dẫn | |||
| Ray dẫn hướng tuyến tính SP-grade độ chính xác cao, ray dẫn hướng trượt kép hai ray. | Chế độ vận hành | |||
| Bộ điều khiển cần điều khiển, thao tác chuột, chương trình phát hiện tự động | Độ chính xác* | |||
| Trục XY: ≤1.2+L/200(um) | Trục Z: ≤3.0+L/200(um) | |||
| Độ lặp lại | ||||
| 2um | Hệ thống chiếu sáng | |||
| Đường viền | Chiếu sáng đường viền LED song song | 0~255 cấp điều chỉnh liên tục chiếu sáng bề mặt LED 5 vòng 8 vùng | ||
| Bề mặt | ||||
| Hệ thống video** | ||||
| Camera màu kỹ thuật số độ nét cao 1/1.8" | Ống kính thu phóng laser đồng tiêu cự 13.3X có động cơ ；Độ phóng đại quang học: 0.6X~8X; | |||
|
Độ phóng đại video: 25X~333X (màn hình 21.5”) Phần mềm đo lường |
||||
| iMeasuring | Hệ điều hành | |||
| Hỗ trợ hệ điều hành WIN10/11-32/64 bit | Ngôn ngữ | |||
| Tiếng Anh, Tiếng Trung giản thể, Tiếng Trung phồn thể, có thể thêm các ngôn ngữ khác | Môi trường làm việc | |||
| Nhiệt độ 20℃±2℃, Phạm vi độ ẩm | <2℃/giờ, Độ ẩm 30~80%, Rung<0.002g, <15HzNguồn điện | |||
| AC220V/50Hz; 110V/60Hz | Kích thước (R*S*C) | |||
| (1165*880*1650)mm | (1433*990*1650)mm | (1538*1090*1650)mm | Kích thước đóng gói (R*S*C) | |
| (1380*1170*1910)mm | (1690*1300*2000)mm | (1800*1400*2000)mm | Khối lượng tịnh | |
| 650Kg | 780Kg | 1380Kg | Lưu ý: | |
L là chiều dài đo (mm), độ chính xác cơ học của trục Z và độ chính xác lấy nét có liên quan lớn đến bề mặt của phôi.
Độ phóng đại là giá trị gần đúng, nó liên quan đến kích thước của màn hình và độ phân giải.
Trường nhìn (mm) = (đường chéo*Ngang*Dọc)
Mô tả kiểu cấu hình sản phẩm (Ví dụ với SinoVision342):
Loại sản phẩm
| 2.5D | 3D | Hàng hóa | 3D | Hàng hóa |
| Máy đo hình ảnh tự động 2.5D |
Máy đo hình ảnh & tiếp xúc tự động 3D SinoVision342B |
Máy đo đa cảm biến tự động 3D | Model |
SinoVision342A SinoVision342B |
| Hành trình trục Y | 528-180J | 528-280J | 528-380J | 528-480J |
| C | D | Ý nghĩa | Cảm biến ống kính thu phóng quang học | Cảm biến ống kính thu phóng và cảm biến đầu dò tiếp xúc |
| Cảm biến ống kính thu phóng và cảm biến laser | Cảm biến ống kính thu phóng, cảm biến đầu dò tiếp xúc và cảm biến laser | Đầu dò tiếp xúc | Không có | MCP-Kit1 |
| Không có | Phiên bản phần mềm | Không có | Phiên bản phần mềm | Không có |
| Laser Omron | Phiên bản phần mềm | Phiên bản phần mềm | iMeasuring4.2 | iMeasuring4.2 |
| iMeasuring5.0 | iMeasuring5.1 | Các mẫu và thông số kỹ thuật của Máy đo hình ảnh tự động cầu di chuyển: | Model | Mã# |
Model
| Hành trình trục Y | 528-180H | Hành trình trục Y | 528-180H | Hành trình trục Y |
| 528-180J | SinoVision562A | SinoVision342B | 528-280H | SinoVision452B |
| 528-280J | SinoVision562B | SinoVision342C | 528-380H | SinoVision452C |
| 528-380J | SinoVision562C | SinoVision342D | 528-480H | SinoVision452D |
| 528-480J | SinoVision562D | Bảng hướng dẫn không gian đo lường của Máy đo hình ảnh tự động cầu di chuyển: | Hành trình | Model |
Độ chính xác
|
Hành trình trục X mm
|
Hành trình trục Y | mm | Hành trình tiêu chuẩn trục Z mm |
Hành trình tùy chỉnh tối đa trục Z mm E1x,y |
E1z | 300X400X200 | |
| SinoVision342 | 1.2+L/200 | ||||||
| 3.0+L/200 | 400 | 300 | 200 | Cốt lõi của Máy đo hình ảnh là hệ thống điều khiển và phần mềm đo lường, và hệ thống máy tính là nền tảng cốt lõi của tất cả các hoạt động, đòi hỏi độ ổn định và khả năng tương thích cao. Cấu hình máy tính để bàn Optiplex hiệu suất cao và hệ điều hành được ủy quyền chính hãng WIN 10/11 để giải quyết những lo lắng của bạn. | 400X500X200 | Cấu hình máy tính được đề xuất: | Cốt lõi của Máy đo hình ảnh là hệ thống điều khiển và phần mềm đo lường, và hệ thống máy tính là nền tảng cốt lõi của tất cả các hoạt động, đòi hỏi độ ổn định và khả năng tương thích cao. Cấu hình máy tính để bàn Optiplex hiệu suất cao và hệ điều hành được ủy quyền chính hãng WIN 10/11 để giải quyết những lo lắng của bạn. |
| 400 | 200 | Các thông số kỹ thuật hành trình khác có thể được tùy chỉnh theo nhu cầu của khách hàng. | Cốt lõi của Máy đo hình ảnh là hệ thống điều khiển và phần mềm đo lường, và hệ thống máy tính là nền tảng cốt lõi của tất cả các hoạt động, đòi hỏi độ ổn định và khả năng tương thích cao. Cấu hình máy tính để bàn Optiplex hiệu suất cao và hệ điều hành được ủy quyền chính hãng WIN 10/11 để giải quyết những lo lắng của bạn. | Cấu hình máy tính được đề xuất: | Cốt lõi của Máy đo hình ảnh là hệ thống điều khiển và phần mềm đo lường, và hệ thống máy tính là nền tảng cốt lõi của tất cả các hoạt động, đòi hỏi độ ổn định và khả năng tương thích cao. Cấu hình máy tính để bàn Optiplex hiệu suất cao và hệ điều hành được ủy quyền chính hãng WIN 10/11 để giải quyết những lo lắng của bạn. | ||
| 500 | 200 | 400 | Các thông số kỹ thuật hành trình khác có thể được tùy chỉnh theo nhu cầu của khách hàng. | Cấu hình máy tính được đề xuất: | Cốt lõi của Máy đo hình ảnh là hệ thống điều khiển và phần mềm đo lường, và hệ thống máy tính là nền tảng cốt lõi của tất cả các hoạt động, đòi hỏi độ ổn định và khả năng tương thích cao. Cấu hình máy tính để bàn Optiplex hiệu suất cao và hệ điều hành được ủy quyền chính hãng WIN 10/11 để giải quyết những lo lắng của bạn. | ||
Giới thiệu phần mềm:
Phần mềm iMeasuring là một phần mềm đo đa cảm biến chuyên nghiệp kết hợp với kinh nghiệm mười năm của các nhà phát triển trong ngành nghiên cứu đo lường và phần mềm. Nguyên tắc thiết kế là vận hành thân thiện, chức năng mạnh mẽ, độ chính xác và ổn định cao, bảo trì đơn giản.
● Thiết kế kiến trúc phần mềm tuyệt vời và hoàn toàn hướng đối tượng, để đảm bảo phần mềm ổn định và đáng tin cậy.
● Hỗ trợ nhiều ngôn ngữ, không cần cài đặt gói ngôn ngữ và thay đổi phần mềm, điều này thuận tiện cho khách hàng địa phương.
● Phần mềm phân tích thống kê SPC chuyên nghiệp được kết nối với phần mềm đo lường, để nhận ra rằng dữ liệu có thể tự động xuất sang cơ sở dữ liệu SPC mà không cần thao tác thủ công.
● Cùng một mẫu phần mềm sẽ được cập nhật miễn phí vĩnh viễn, nó có thể giúp giảm các rắc rối khác cho khách hàng.
● Với thuật toán tìm cạnh mạnh mẽ, có thể giúp lấy cạnh của bóng hoặc hình ảnh tối và đảm bảo độ chính xác cao.
● Phần mềm có thể tự động nhận dạng và đo đường thẳng, đường tròn, cung và các yếu tố khác.
● Nó dựa trên các yếu tố khác nhau và cung cấp nhiều chức năng xây dựng yếu tố như Dịch, xoay, trích xuất, kết hợp, song song, dọc, phản chiếu, đối xứng, giao điểm, tiếp tuyến, v.v.
● Phần mềm có chức năng cài đặt điểm ngắt, nó có thể được chuyển đổi thông minh giữa đo lường thủ công và đo lường tự động.
Ứng dụng công nghiệp:
Máy đo quang học OMM, còn được gọi là Máy đo hình ảnh và Máy đo không tiếp xúc, Máy đo hai chiều, Máy đo 2.5 chiều, với việc nâng cấp ngành công nghiệp sản xuất vi mô và độ chính xác cao hiện đại, nó áp dụng phương pháp đo hình ảnh quang học không tiếp xúc để đo nhanh chóng và chính xác. Việc đo các kích thước hình học và dung sai hình học trở nên không thể tránh khỏi.
Máy đo quang học phù hợp với tất cả các lĩnh vực ứng dụng cho mục đích đo tọa độ và được sử dụng rộng rãi trong máy móc, điện tử, dụng cụ, phần cứng, nhựa và các ngành công nghiệp khác. Chẳng hạn như: khuôn mẫu, ốc vít, kim loại, phụ kiện, cao su, bảng PCB, lò xo, phần cứng, điện tử, nhựa, hàng không, vũ trụ, v.v., nó khắc phục những thiếu sót của thước cặp, micromet và máy chiếu hồ sơ truyền thống, là một Máy đo có độ chính xác cao, hiệu quả cao và độ tin cậy cao tích hợp các công nghệ xử lý hình ảnh quang học, cơ học, điện tử và máy tính.
Đối tượng được đo được phóng to bởi hệ thống phóng đại quang học. Sau khi các đặc điểm hình ảnh được thu thập bởi hệ thống camera CCD và được xử lý bởi các thuật toán máy tính và phần mềm, hình dạng đường viền và bề mặt, kích thước, góc và vị trí của các bộ phận phức tạp và chính xác khác nhau có thể được phát hiện tự động. Kiểm tra vi mô và kiểm soát chất lượng. Dữ liệu đo lường có thể được nhập vào AUTOCAD để trở thành một bản vẽ kỹ thuật hoàn chỉnh và các tài liệu ở định dạng DXF, IGS và các định dạng khác có thể được tạo ra, đồng thời cũng có thể được nhập vào phần mềm phân tích thống kê WORD, EXCEL và SPC để tạo CPK và các báo cáo thống kê khác nhau.
