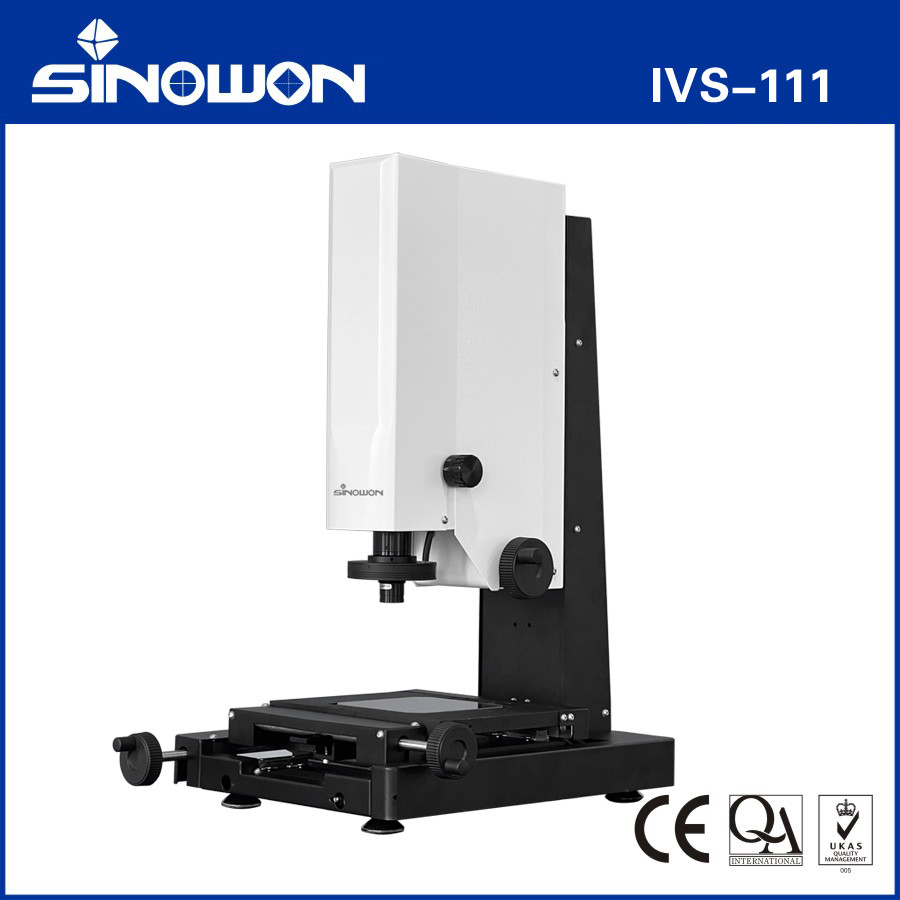

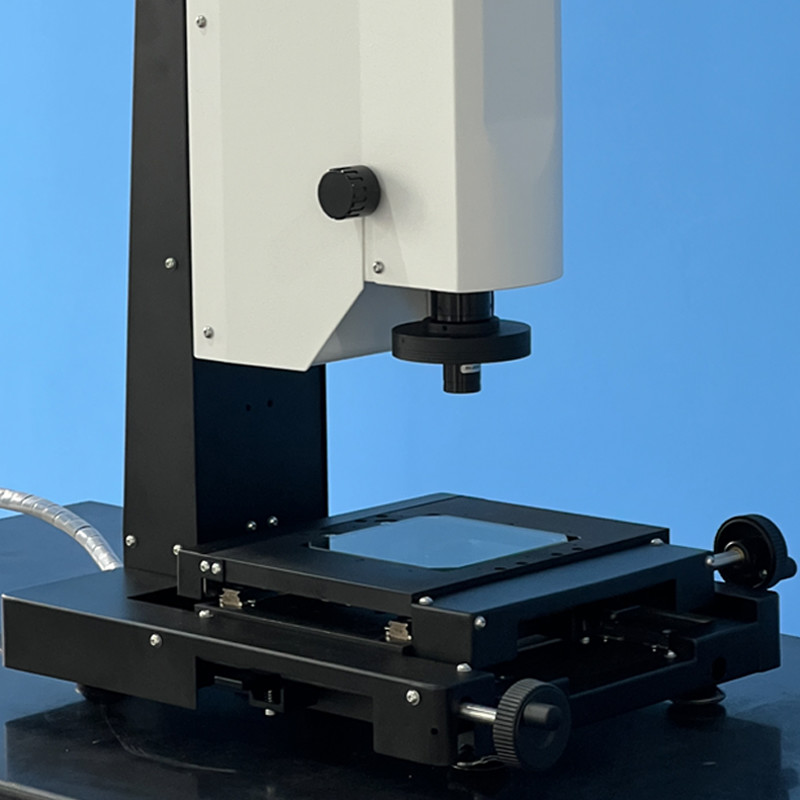

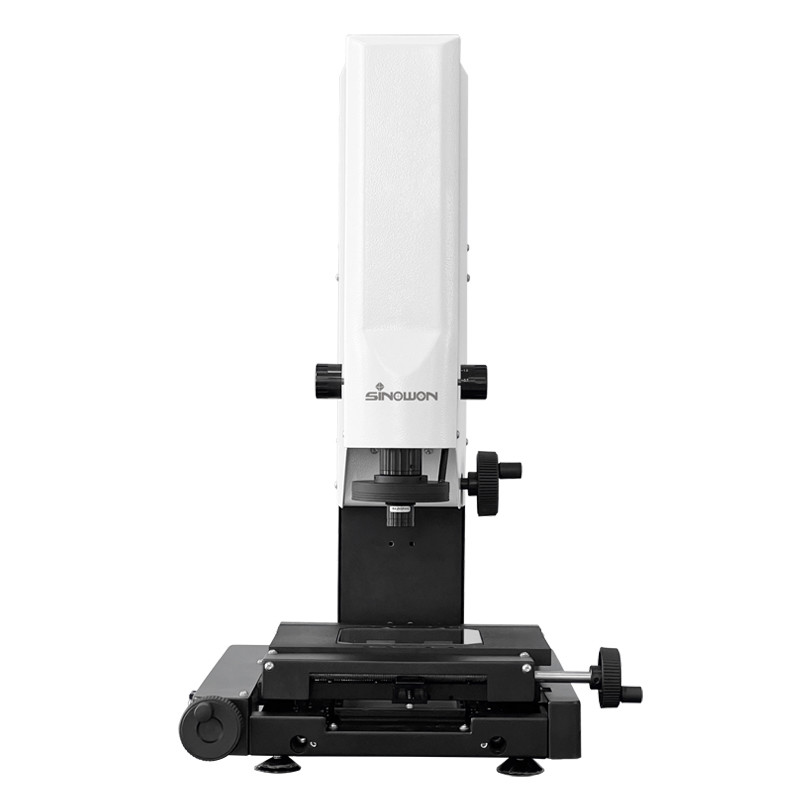

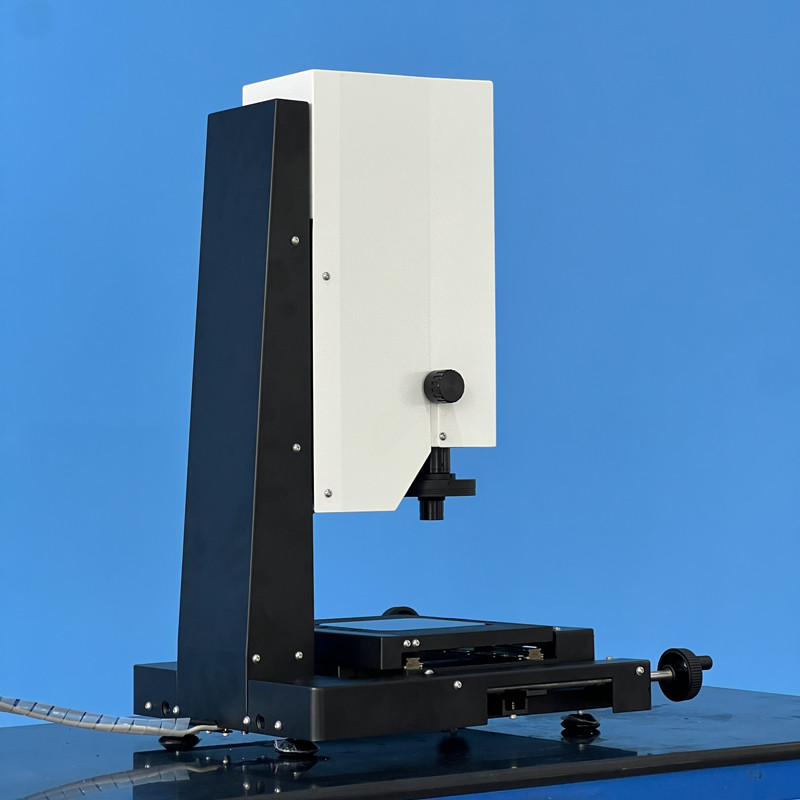

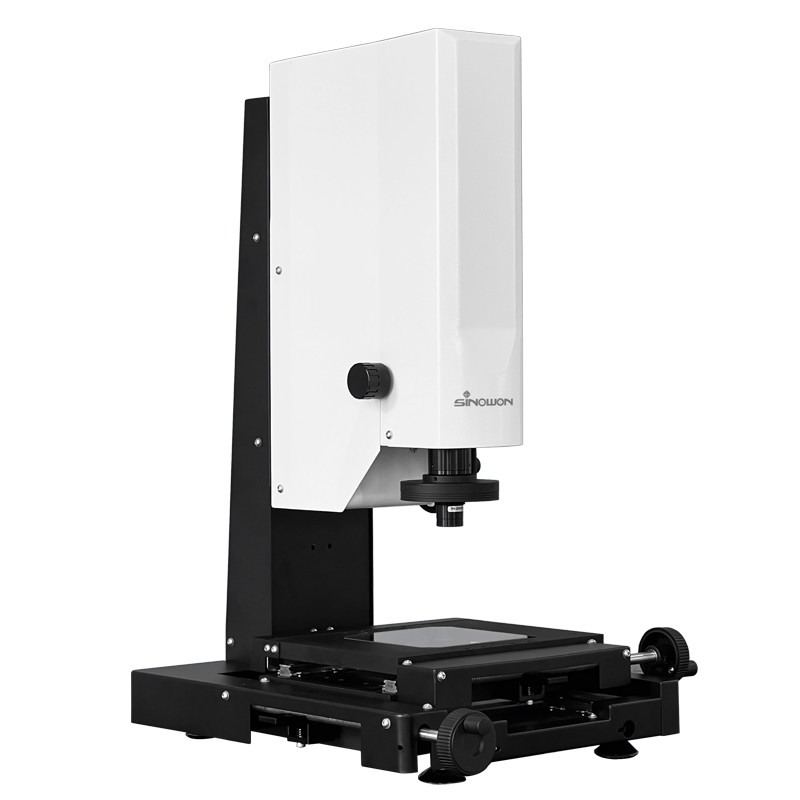

Máy đo tầm nhìn 2D mini IVS-111 Series
Đặc điểm của sản phẩm:
l IVS-111 là một thế hệ mới của Sinowon hệ thống đo quang 2D di động cho các phép đo kích thước hình học;
l Ứng dụng chính xác T6 nền nhôm và cột để đảm bảo sự ổn định và chính xác của máy;
l Hướng dẫn chéo dạng P V độ chính xác, thanh chống trượt và thiết bị khóa di chuyển nhanh để đảm bảo rằng lỗi quay lại của bàn làm việc là trong vòng 2um;
l Tiếp nhận công cụ chính xác cao dây cầm quang và bàn làm việc chính xác để đảm bảo độ chính xác của máy là trong≤3.0 + L / 200um;
l Phần mềm đo hình ảnh mạnh mẽ, nó có thể tự động xuất bản báo cáo thử nghiệm theo định dạng như Word, Excel, PDF, TXT, dxf, vv.
Thông số kỹ thuật:
| Hàng hóa | Máy đo tầm nhìn 2D | Máy đo ngay lập tức 2D Mini |
| Mô hình | IVS-111Z | IVS-111T |
| Mã# | 520-020C | 501-020C |
| Bàn làm việc | (245x180) mm | (245x180) mm |
| Bàn làm việc bằng thủy tinh |
(130x130) mm |
(130x130) mm |
| Đi bộ theo trục X/Y | (100*100) mm | (100*100) mm |
| Độ chính xác đo* | E1xy≤2.0+L/200 ((um) | E1xy≤3.0+L/200 ((um) |

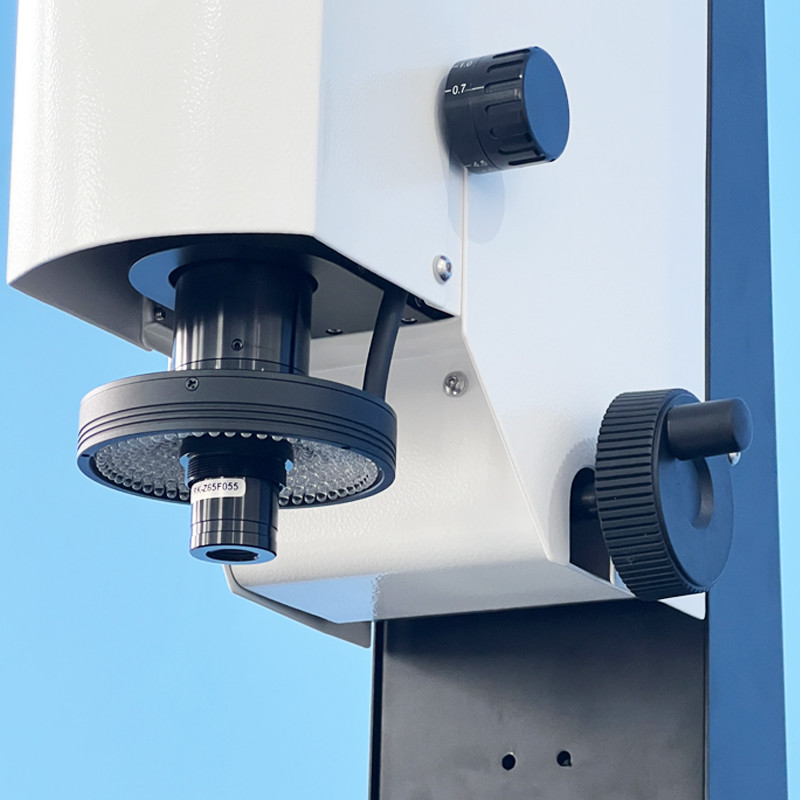

| Kính kính | Tăng độ quang học 0,7X ~ 4,5X | 0.183X Telecentric Lens (OD 80mm) |
| Máy ảnh | 1Máy ảnh.6 MPixel HD | Máy ảnh 5 MPixel HD |
| Hành trình theo trục Z | Hướng dẫn tuyến tính chính xác cao, di chuyển hiệu quả 100mm | |
| Độ phân giải trục X/Y | Nghị quyết:0.5m | |
| Lặp lại chính xác | 2m | |
| Hệ thống lái trục X/Y | Hướng dẫn chéo hình chữ V chính xác, thanh ánh sáng không trượt và thiết bị khóa di chuyển nhanh | |
| Hệ thống chiếu sáng | Bề mặt điều chỉnh vô hạn đèn LED ánh sáng lạnh | |
| Contour LED chiếu sáng song song | ||
| Phần mềm đo lường | iĐánh giá 2.0 | Geomea |
| Hệ thống vận hành | Hỗ trợ hệ điều hành WIN 10/11-32/64 | |
| Ngôn ngữ | Tiếng Anh, Trung Quốc đơn giản hóa, Trung Quốc truyền thống, Tiếng Anh khác tùy chọn | |
| Môi trường làm việc | Nhiệt độ 20 °C ± 2 °C, thay đổi nhiệt độ < 1 °C / Hr; Độ ẩm 30% ~ 80% RH; rung động 0,02g, ≤ 15Hz. | |
| Cung cấp điện | AC220V/50Hz; 110V/60Hz | |
| Kích thước (WxDxH) | (465*395*610) mm | |
|
Trọng lượng ròng |
30kg | |
Lưu ý:
